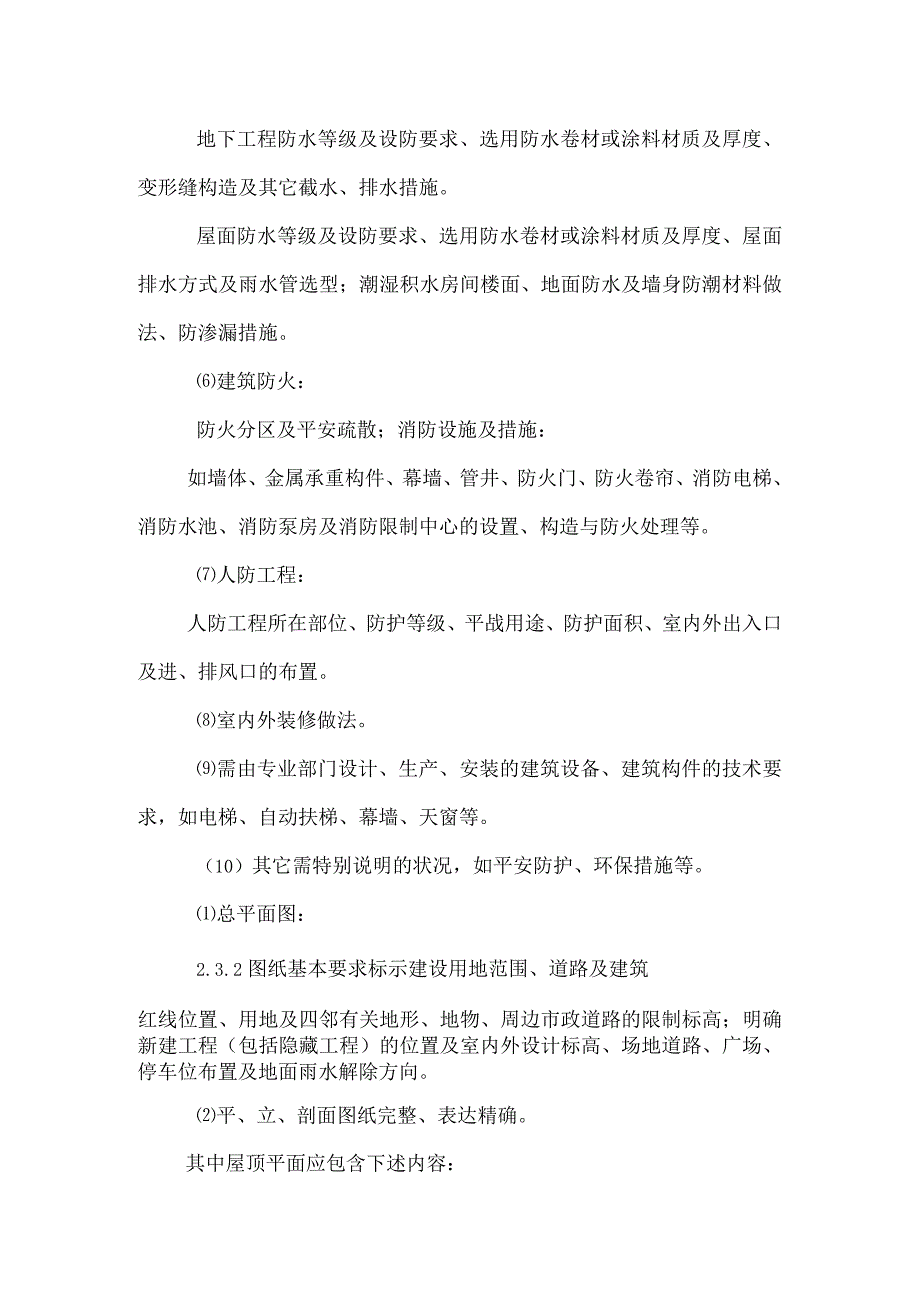

施工图要点.docx_第1页
第1页 / 共3页

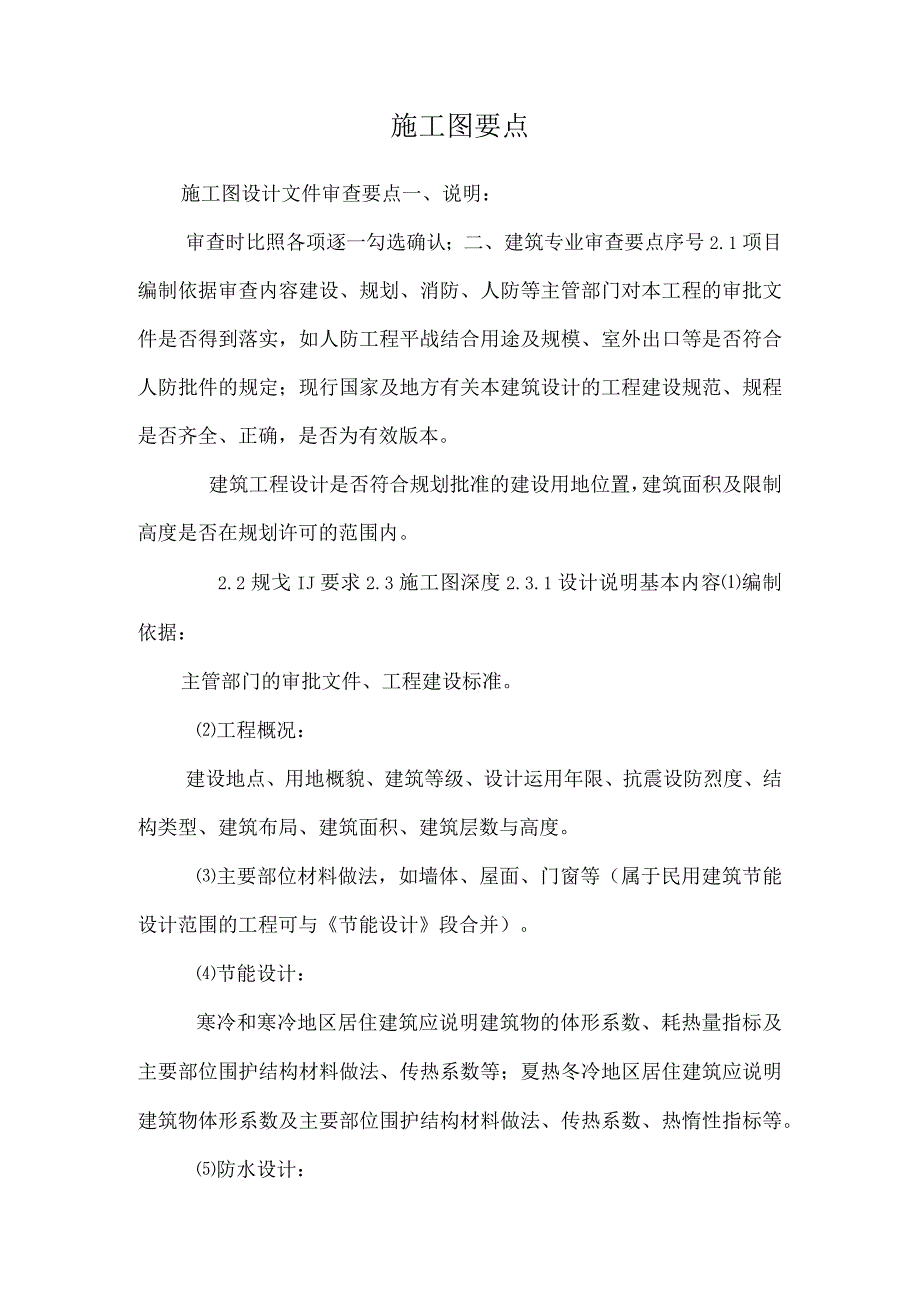

施工图要点.docx_第2页
第2页 / 共3页

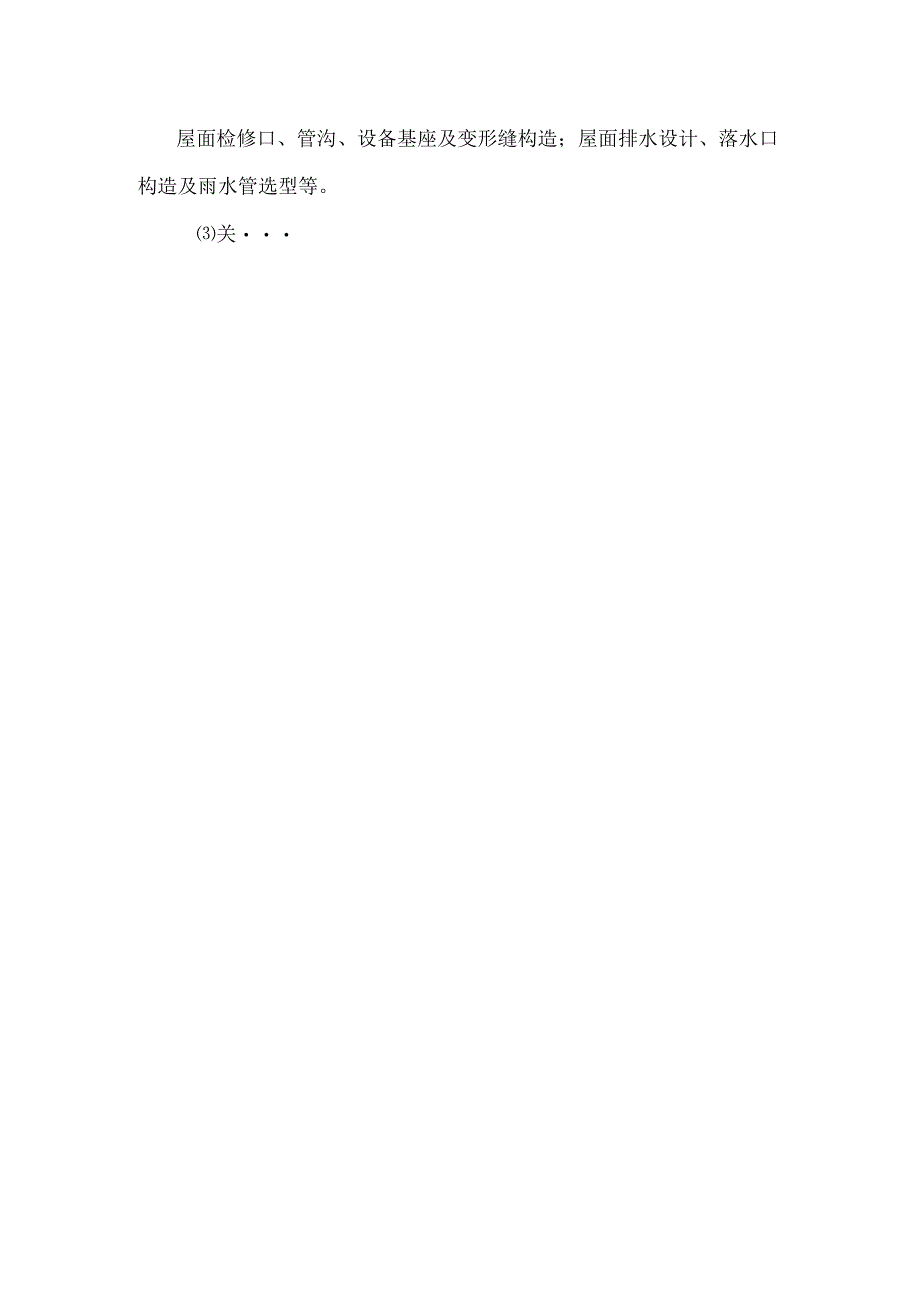

施工图要点.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《施工图要点.docx》由会员分享,可在线阅读,更多相关《施工图要点.docx(3页珍藏版)》请在第壹文秘上搜索。

1、施工图要点施工图设计文件审查要点一、说明:审查时比照各项逐一勾选确认;二、建筑专业审查要点序号2.1项目编制依据审查内容建设、规划、消防、人防等主管部门对本工程的审批文件是否得到落实,如人防工程平战结合用途及规模、室外出口等是否符合人防批件的规定;现行国家及地方有关本建筑设计的工程建设规范、规程是否齐全、正确,是否为有效版本。建筑工程设计是否符合规划批准的建设用地位置,建筑面积及限制高度是否在规划许可的范围内。2.2规戈IJ要求2.3施工图深度2.3.1设计说明基本内容编制依据:主管部门的审批文件、工程建设标准。工程概况:建设地点、用地概貌、建筑等级、设计运用年限、抗震设防烈度、结构类型、建筑

2、布局、建筑面积、建筑层数与高度。主要部位材料做法,如墙体、屋面、门窗等(属于民用建筑节能设计范围的工程可与节能设计段合并)。节能设计:寒冷和寒冷地区居住建筑应说明建筑物的体形系数、耗热量指标及主要部位围护结构材料做法、传热系数等;夏热冬冷地区居住建筑应说明建筑物体形系数及主要部位围护结构材料做法、传热系数、热惰性指标等。防水设计:地下工程防水等级及设防要求、选用防水卷材或涂料材质及厚度、变形缝构造及其它截水、排水措施。屋面防水等级及设防要求、选用防水卷材或涂料材质及厚度、屋面排水方式及雨水管选型;潮湿积水房间楼面、地面防水及墙身防潮材料做法、防渗漏措施。建筑防火:防火分区及平安疏散;消防设施及

3、措施:如墙体、金属承重构件、幕墙、管井、防火门、防火卷帘、消防电梯、消防水池、消防泵房及消防限制中心的设置、构造与防火处理等。人防工程:人防工程所在部位、防护等级、平战用途、防护面积、室内外出入口及进、排风口的布置。室内外装修做法。需由专业部门设计、生产、安装的建筑设备、建筑构件的技术要求,如电梯、自动扶梯、幕墙、天窗等。(10)其它需特别说明的状况,如平安防护、环保措施等。总平面图:2.3.2图纸基本要求标示建设用地范围、道路及建筑红线位置、用地及四邻有关地形、地物、周边市政道路的限制标高;明确新建工程(包括隐藏工程)的位置及室内外设计标高、场地道路、广场、停车位布置及地面雨水解除方向。平、立、剖面图纸完整、表达精确。其中屋顶平面应包含下述内容:屋面检修口、管沟、设备基座及变形缝构造;屋面排水设计、落水口构造及雨水管选型等。关

展开阅读全文
