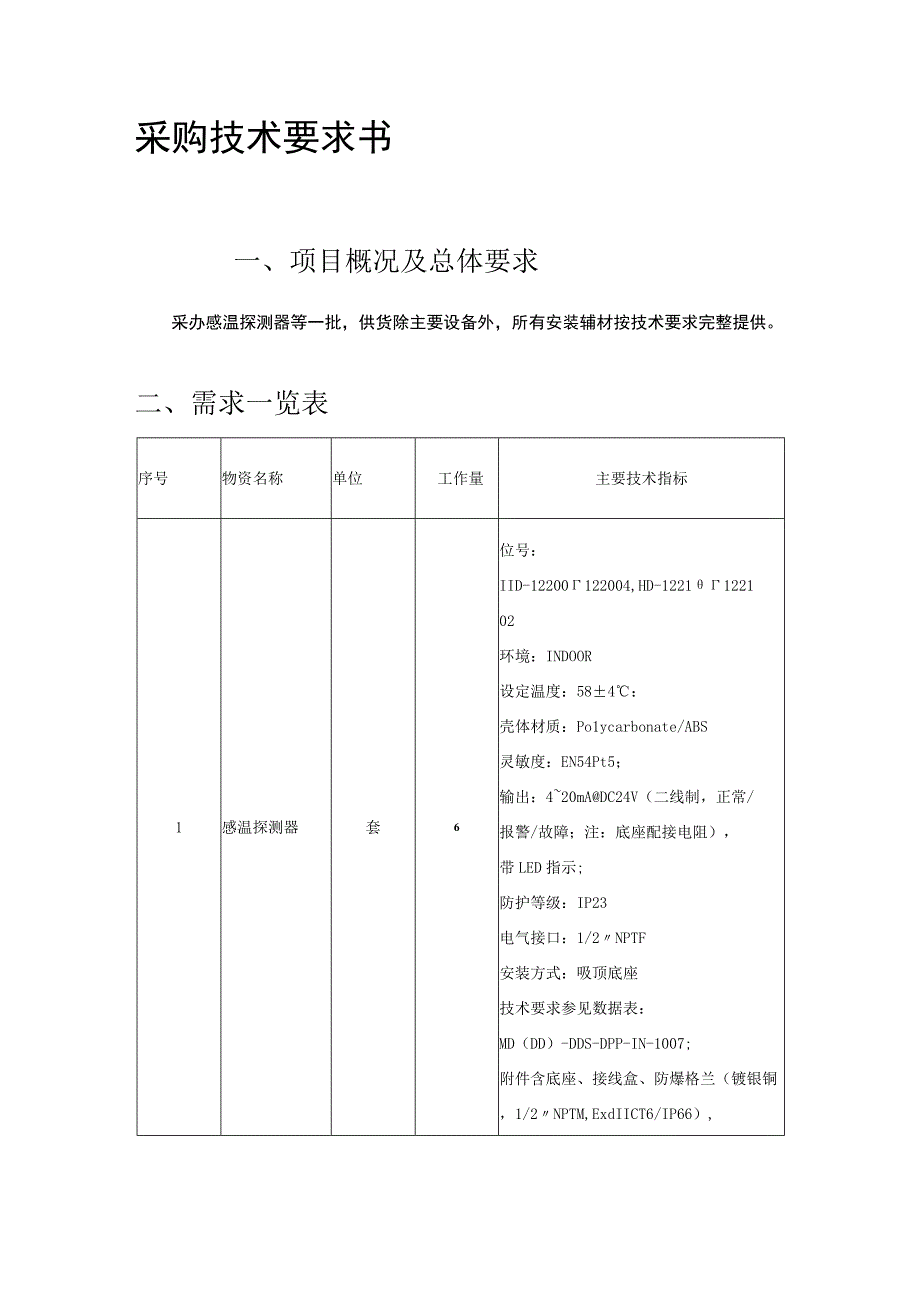

1、采购技术要求书一、项目概况及总体要求采办感温探测器等一批，供货除主要设备外，所有安装辅材按技术要求完整提供。二、需求一览表序号物资名称单位工作量主要技术指标1感温探测器套6位号：IID-12200122004,HD-1221122102环境：INDOOR设定温度：584：壳体材质：Po1ycarbonate/ABS灵敏度：EN54Pt5；输出：420mADC24V（二线制，正常/报警/故障；注：底座配接电阻），带LED指示;防护等级：IP23电气接口：1/2NPTF安装方式：吸顶底座技术要求参见数据表：MD（DD）-DDS-DPP-IN-1007;附件含底座、接线盒、防爆格兰（镀银铜，1/2N

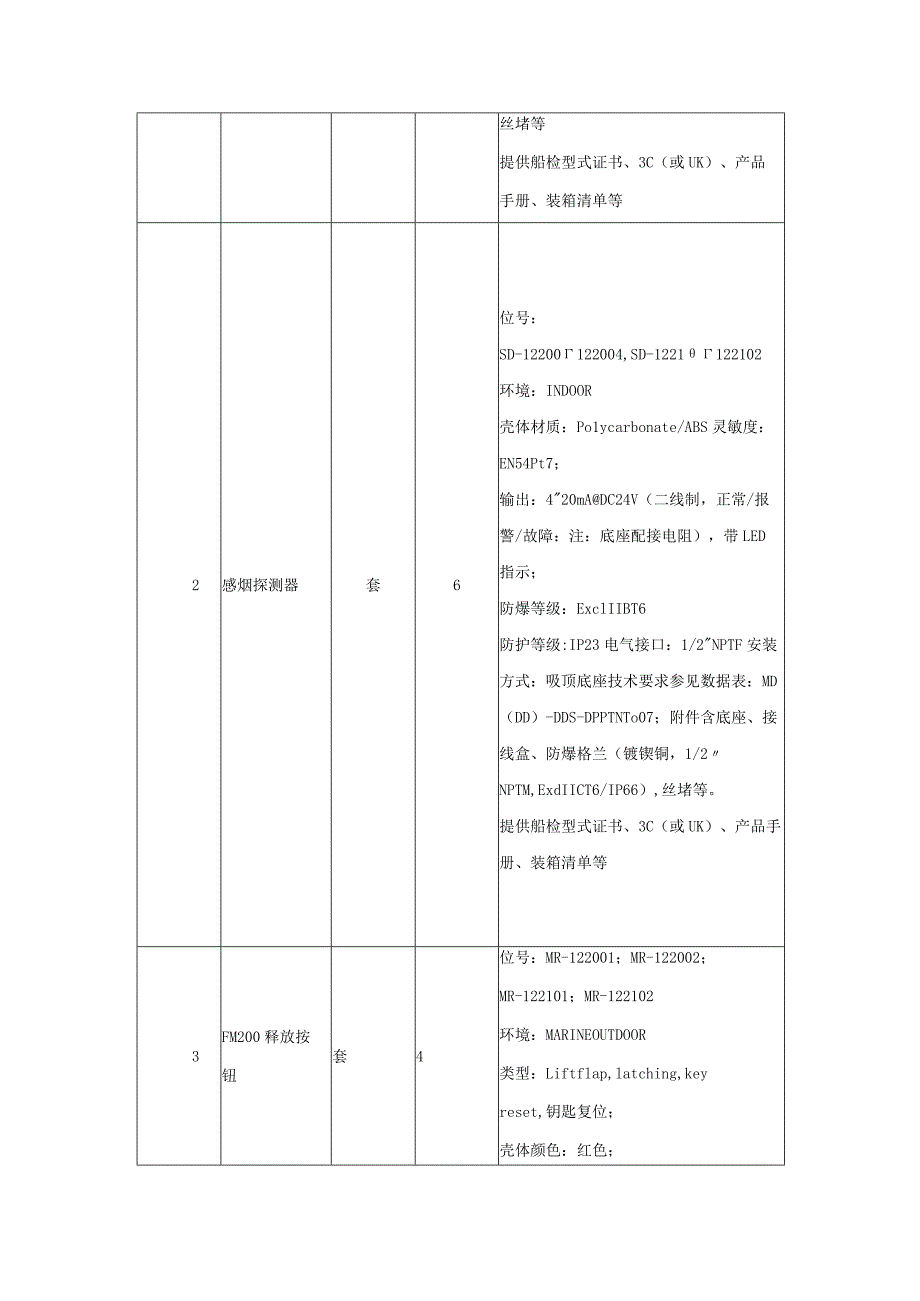

2、PTM,ExdIICT6/IP66）,丝堵等提供船检型式证书、3C（或UK）、产品手册、装箱清单等2感烟探测器套6位号：SD-12200122004,SD-1221122102环境：INDOOR壳体材质：Po1ycarbonate/ABS灵敏度：EN54Pt7；输出：420mADC24V（二线制，正常/报警/故障：注：底座配接电阻），带LED指示；防爆等级：ExclIIBT6防护等级:IP23电气接口：1/2NPTF安装方式：吸顶底座技术要求参见数据表：MD（DD）-DDS-DPPTNTo07；附件含底座、接线盒、防爆格兰（镀锲铜，1/2NPTM,ExdIICT6/IP66）,丝堵等。提供船检

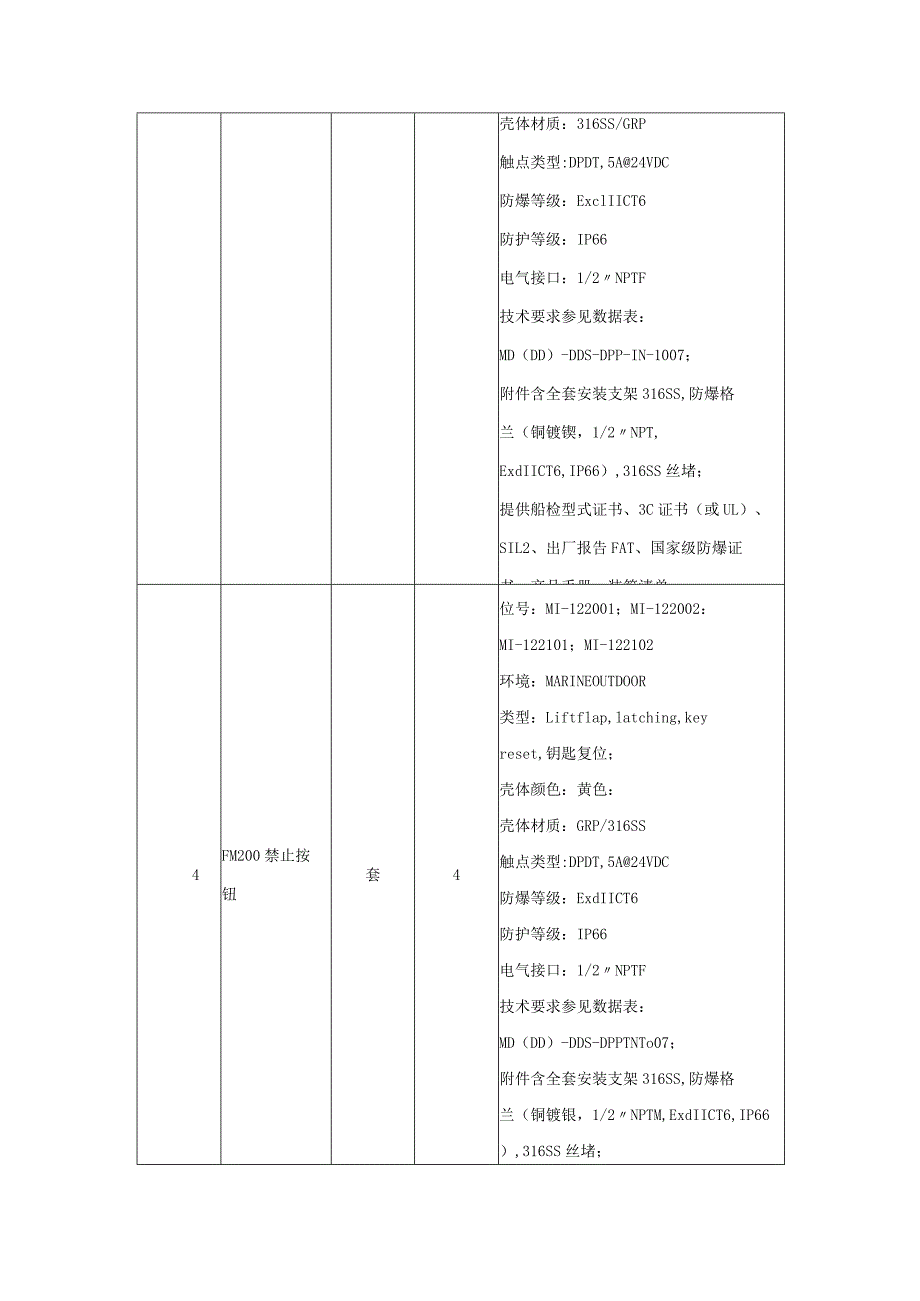

3、型式证书、3C（或UK）、产品手册、装箱清单等3FM200释放按钮套4位号：MR-122001；MR-122002；MR-122101；MR-122102环境：MARINEOUTDOOR类型：Liftflap,latching,keyreset,钥匙复位；壳体颜色：红色；壳体材质：316SS/GRP触点类型:DPDT,5A24VDC防爆等级：ExclIICT6防护等级：IP66电气接口：1/2NPTF技术要求参见数据表：MD（DD）-DDS-DPP-IN-1007；附件含全套安装支架316SS,防爆格兰（铜镀锲，1/2NPT,ExdIICT6,IP66）,316SS丝堵；提供船检型式证书、3C
4、证书（或UL）、SIL2、出厂报告FAT、国家级防爆证书、产品手册、装箱清单4FM200禁止按钮套4位号：MI-122001；MI-122002：MI-122101；MI-122102环境：MARINEOUTDOOR类型：Liftflap,latching,keyreset,钥匙复位；壳体颜色：黄色：壳体材质：GRP/316SS触点类型:DPDT,5A24VDC防爆等级：ExdIICT6防护等级：IP66电气接口：1/2NPTF技术要求参见数据表：MD（DD）-DDS-DPPTNTo07；附件含全套安装支架316SS,防爆格兰（铜镀银，1/2NPTM,ExdIICT6,IP66）,316SS丝
5、堵；提供船检型式证书、3C证书（或UL）、SIL2、出厂报告FAT、产品手册、装箱清单5FM200释放声光报警器套4位号：STB-122002；STB-122004；STB-122102；STB-122104环境：INDOOR壳体颜色：红色，壳体材质：GRP供电：24VDC声强：110DBIMeter（3stage）报警方式：horn&strobe；状态描述：静默/预报警/报警：防护等级：IP44电气接口：3/4NPTF安装方式、WALLMOUNTING技术要求参见数据表：MD（DD）-DDS-DPP-IN-1007;附件含全套安装支架316SS,防爆格兰（铜镀银,3/4NPTM,ExdIIC
6、T6,IP66）,316SS丝堵：提供船检型式证书、出厂报告FAT、3C证书（或UL）、国家级防爆证书、产品手册、装箱清单6防爆FM200释放声光报警器套4位号：STB-122001；STB-122003；STB-122101；STB-122103环境：MARINEOUTDOOR壳体颜色：红色，壳体材质：316SS供电：24VDC声强：110DBlMeter（3stage）报警方式：horn&strobe；状态描述：静默/预报警/报警：防爆等级：ExdIICT6防护等级：IP66电气接口：3/4NPTF安装方式、WALLMOUNTING技术要求参见数据表：MD（DD）-DDS-DPP-IN-1
7、007;附件含全套安装支架316SS,防爆格兰（铜镀银,3/4NPTM,ExdIICT6,IP66）,316SS丝堵；提供船检型式证书、出厂报告FAT、3C证书（或UL）、国家级防爆证书、产品手册、装箱清单7火警按钮套1位号：MFS-130104（铭牌标识字符：MANUALFIREALARMSTATION）环境：MARINEOUTDOOR类型：Liftflap,latching,keyreset,EOL（带锁匙测试）：壳体颜色：红色：壳体材质：316SS触点类型:DPDT,5A24VDC防爆等级：ExdIICT6防护等级：IP66电气接口：1/2NPTF技术要求参见数据表：MD（DD）-DDS
8、-DPP-IN-1007:附件含全套安装支架316SS,防爆格兰（铜镀银，1/2NPTM,ExdIICT6,IP66）,316SS丝堵：提供船检证书、3C证书（或UL）、SlL2、出厂报告FAT、国家级防爆证书，产品手册、装箱清单8平台状态灯套1位号：MFS-130104；环境：MARINEOUTDOOR灯源：LED灯色：蓝，红,黄,绿壳体材质：316SS供电：24VDC;10W防爆等级：ExclIICT6防护等级:IP66电气接口：NPTF安装方式、WALLMOUNTING技术要求参见数据表：MD（DD）-DDS-DPPTNTo07；附件含全套安装支架316SS,防爆格兰（铜镀银，1NPTM
9、,ExdIICT6,IP66）,316SS丝堵；提供船检证书、3C证书（或UL）、出厂报告FAT、国家级防爆证书、产品手册、装箱清单9火焰探测器套10位号:FDT30115130120;FD-12012120127环境：MARINEOUTDOOR检测介质：火焰检测原理：多频红外探测响应时间：15m单位火点5秒壳体材质：316SS供电：24VDC,输出：420mA+Hart(3-wire,sink)；功率：10W防爆等级：ExdIICT6防护等级：IP66电气接口：2*3/4NPTF安装方式：2inpipe技术要求参见数据表：MD(DD)-DDS-DPP-IN-1007;附件含遮阳罩，316安装
10、支架、防爆格兰(镀银铜,34”NPTM,ExdIICT6,IP66),316丝堵等提供船检型式证书、仪表标定证书、SIL2证书、3C证书(或UL)、国家级防爆证书，材质检验证书、产品手册、装箱清单,316SS铭牌等10可燃气体探测器套14位号：GD-13011130118jGD-120126120127；GD-12200122002GD-12210122102环境：MARINEOUTDOOR检测介质：碳烧类（甲烷）检测原理：点式红外线量程：0100%LEL精度：3%,0to50%LEL；5%,51to100%LEL（至少满足气体流速:6ms）响应时间:90%LElXlO秒壳体材质:316SS供
11、电：24VDC,输出：420m+Hart（3-wire,sink）：功率：10W防爆等级：ExdIICT6防护等级：IP66电气接口：2*3/4NPTF安装方式：HVACDUCT技术要求参见数据表：MD（DD）-DDS-DPPTNT007；附件含316安装支架、防爆格兰（镀银铜,3/4NPTM,ExdIICT6,IP66）,316丝堵等提供船检型式证书、仪表标定证书、SIL2证书、3C证书（或UL）、国家级防爆证书、材质检验报告、产品手册、装箱清单,316SS铭牌等11H2S探测器套10位号：H2S-130107130114jH2S-120105120106;环境：MARINEOUTDOOR检
12、测介质：H2S检测原理：电化学量程：0100ppm精度：2%,0to1OOppm；响应时间：T9030秒壳体材质:316SS供电：24VDC,输出:420mA+Hart(3-wire,sink)；功率：10W防爆等级：ExdIICT6防护等级：IP66电气接口：2*3/4NPTF安装方式：2inpipe技术要求参见数据表：MD(DD)-DDS-DPP-IN-1007;附件含防水过滤器，标定套件，316安装支架、防爆格兰(镀银铜，3/4”NPTM,ExdIICT6,IP66),316丝堵等提供船检型式证书、仪表标定证书、SIL2证书、3C证书(或UL)、国家级防爆证书，材质检验证书、产品手册、装
13、箱清单,316SS铭牌等12通球指示器套1位号:DPP-XI-3081；类型：Intrusive,Manualresetmechanicalflag管道规格：见数据表法兰与管道内壁预留长度：82.6mm过程连接：2*ANSI150LBRF法兰材质：A182F51接液材质：A182F51外壳材质：316SS密封材料:PTFE安装：Local防护等级：至少IP56技术要求参见数据表：MD（DD）-DDS-DPP-IN-1014提供质量证明文件包括：船检证书B类、FAT测试报告（包括且不限于：压力测试报告、材质检验证书、仪表检定证书、3C证书（或UL）、装配外形图等）、产品手册、装箱清单,316SS
14、铭牌等;13温度变送器套3位号：DPP-TIT-1021ADPP-TIT-1022ADPP-TIT-1023A；操作介质:CRUDEOIL传感器：铠装RTD/Pt100/单只铠装材质：316SS最高温度：129C最高压力：25300KPaG量程（校验）范围：（15（C精度:0.5%供电：24VDC（两线）,输出：420mA+HART,带LCD指示电气接口：1/2*NPTF防爆等级：ExdIICT6防护等级：至少IP56外壳材质：316SS温井结构类型：整体钻孔（Tappered）温井材质：F51;温井长度：273mm温井过程连接：2“ANSI2500#RTJ；技术要求参见数据表：MD（DD）-DDS-DPP-IN-1004;配套防爆格兰：镀银铜，1/2NPTM,ExdIICT6
