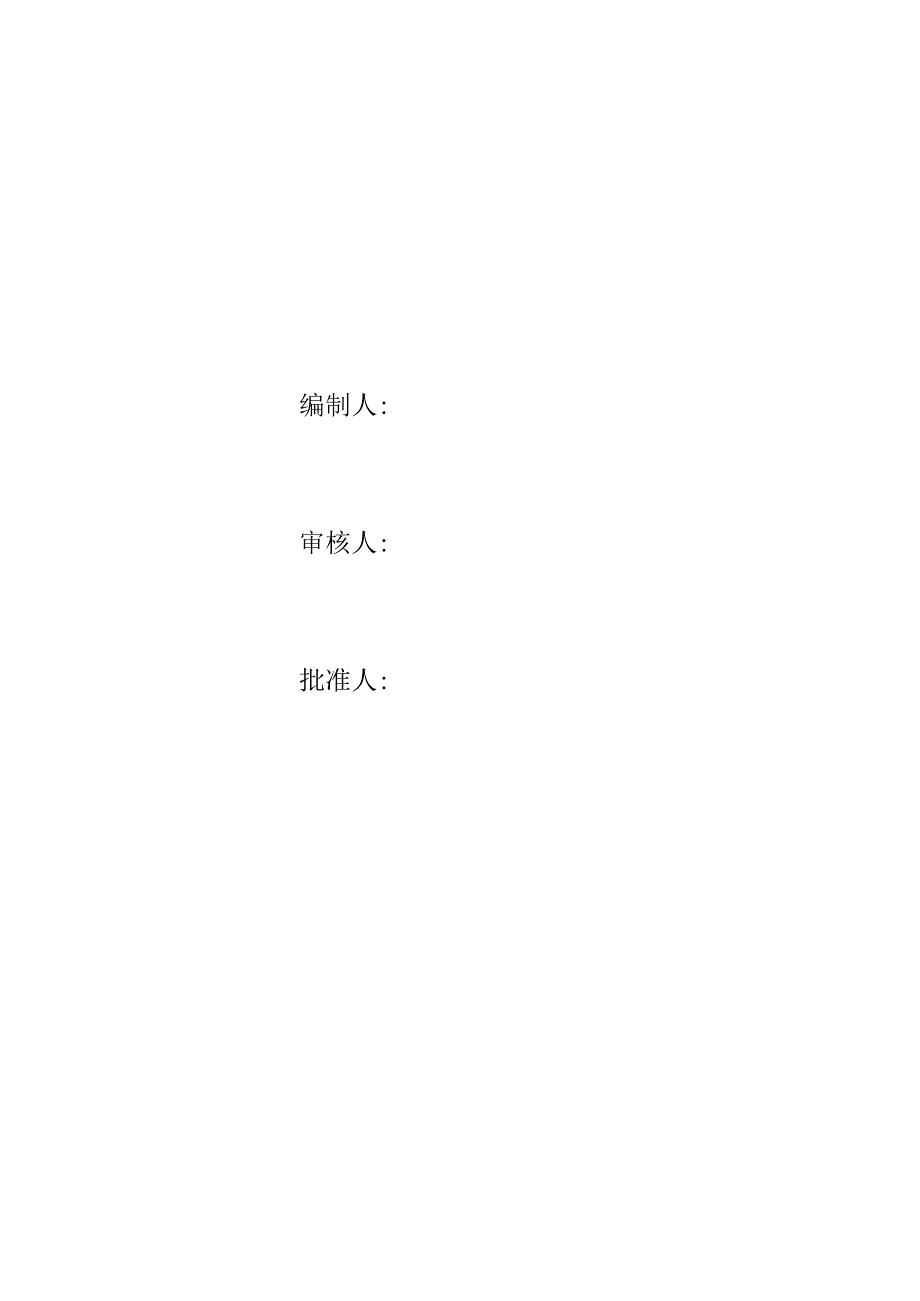

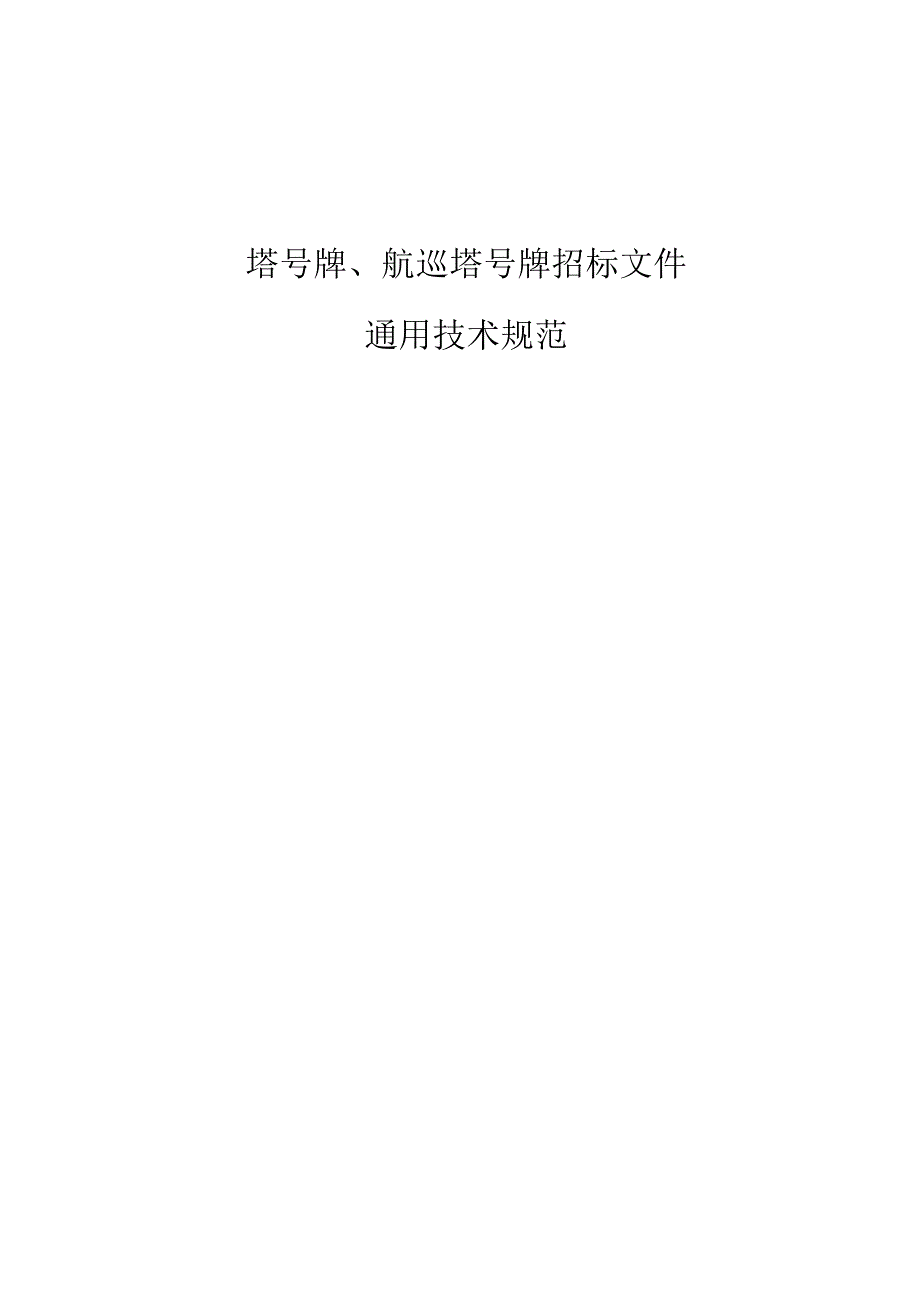

1、XX电力(集团)有限责任公司物资采购标准(202X年版)塔号牌、航巡塔号牌招标文件技术规范书XX超高压供电局编制202X年X月XX市编制人:审核人:批准人:塔号牌、航巡塔号牌招标文件通用技术规范本规范对应的通用技术规范目录序号名称编号1塔号牌、航巡塔号牌招标文件通用技术规范1范围适用于XX电力(集团)有限公司资产的500kV输电线路,规定了输电线路各种标志的种类、规格、配置、安装方法。2规范性引用文件电力生产企业安全设施规范手册(修订版)3总则3.1、 投标人应具备招标公告所要求的资质,具体资质要求详见招标文件的商务部分。3.2、 投标人须仔细阅读包括本技术规范在内的招标文件阐述的全部条款。投

2、标人提供的产品本体及其附件应符合招标文件所规定的要求,投标人亦可以推荐符合本招标文件要求的类似定型产品,但必须提供详细的技术偏差。如有必要,也可以在技术投标文件中以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。3.3、 本招标文件技术规范提出了对工具本体及其附件的参数、性能、结构等方面的技术要求。3.4、 本招标文件技术规范提出的是最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准和规范的条文,投标人应提供符合本招标文件技术规范引用标准的最新版本标准和本招标文件技术规范要求的全新产品,供应设备材料方应提供符合本规范和国家标准的优质产品。如果所引用的标准之间不

3、一致或本招标文件技术规范的要求如与投标人所执行的标准不一致时,按要求较高的标准执行。3.5、 如果投标人没有以书面形式对本招标文件技术规范的条文提出差异,则表示投标人提供的设备完全符合本招标文件技术规范的要求。如有与本招标文件技术规范要求不一致的地方,必须逐项在“技术差异表”中列出。3.6、 本招标文件技术规范将作为订货合同的附件,与合同具有同等的法律效力。本招标文件技术规范未尽事宜,由合同签约双方在合同谈判时协商确定。3.7、本招标文件技术规范中涉及有关商务方面的内容,如与招标文件的商务部分有矛盾时,以商务部分为准。3.8、 本招标文件技术规范中通用部分各条款如与技术规范专用部分有冲突,以专

4、用部分为准。3.9、投标人提供的标识牌必须是技术上先进和成熟的,附件和备件是崭新的。3.10、投标书制作应规范严谨,并提供本招标文件技术规范要求的全套响应材料,不宜采用“参见商务等字样;所有资质文件、用户证明、试验报告及生产能力文件等集中编排,并在起始处以表格或清单形式罗列。投标书的目录齐全,正文及所有附图均统一编制页码5标志种类5.1 输电线路塔号标志牌;5.2 输电线路相位标志牌;5.3 输电线路警示牌;5.3.1输电线路“禁止攀登、高压危险”警示牌;5.3.2输电线路“禁止挖坑取土”警示牌;5.3.3输电线路“禁止垂钓、高压危险”警示牌;5.3.4输电线路“禁止放炮开矿“警示牌;5.3.

5、5输电线路“禁止放飞物体、高压危险”警示牌;5. 3.6输电线路其他警示牌;6. 4输电线路杆塔运行色标;7. 输电线路标志规格6. 输电线路塔号标志牌7. 1.l塔号牌颜色标志为标志牌底色,I线绿色;11线红色;In线蓝色;IV线紫色。字体颜色与底色对比度要大,如下图。*kV*线OOoo号*kV*线OOoO号*kV*线OOOo号*kV*线OOoo号6.1.2输电线路塔号牌的制图标准50OkV塔号牌尺寸:长50Onnn、宽400mm。XX6.2输电线路相位标志牌:6.2.1输电线路相位标志牌的制图标准:6.2.2输电线路相位标志牌的参数:电压(kV)AD5003503006.3 输电线路警示牌

6、6 .3.1警示牌规格:400500mm;白底红字、红边;字体为黑体字;7 .3.2警示语为:“禁止攀登、高压危险”、“禁止挖坑取土”“禁止垂钓、高压危险”、“禁止放炮开矿”、“禁止放飞物体、高压危险”警示牌。ABAlD(Bl)DlC500400115305244246.4 输电线路标示牌的材质和安装6.4.1输电线路标示牌。6.4.2输电线路标示牌的安装方式采用外挂托架(见图1)或横担安装方式(见图2)o禁止轻部危险7外挂托架部分8.1、托架制作的目的为了安全牢固地固定标识牌。不仅要求外形美观、经济实用,而且夹具安装后,应不影响作业人员工作。1.2、 托架制作的材质1.2.1 2.1应选用符

7、合GB50017的规定,一般采用Q235及以上钢材。采用Q235时,其性能应符合GB/T7001.2.2 焊接采用的焊条应符合GB/T5117和GBT511801.2.3 螺栓应满足GB/T5780和GB/T57821.3、 托架制作要求8. 3.1托架和杆塔的固定应采用螺栓连接,禁止在塔身或爬梯上焊接固定9. 3.2托架螺栓应采用防盗措施。8. 3.3托架应具有可靠的防腐措施,采取镀锌方式时,应符合GB2694规定8.4、 角钢塔常见托架8.4.1根据字或者图的方向确定安装8.4.2安装处的角钢的宽度,确定打孔位置8.4.3抽拉式单主材支架图示8.4.4抽拉式双主材支架图示:9项目需求部分表

8、货物需求主要参数和数量一览表物资名称型号规格数量单位标识牌航巡塔号牌X块标识牌塔号牌X块注:详细需求数量及规格型号详见货物清单一览表,供货产品与货物清单一览表相一致。9.1、 工作范围和进度要求9.2、 本招标文件仅适用于技术规范专用部分货物需求一览表中所列的产品。其中,包括产品本体及其附件的性能和使用等方面的技术要求,以及供货和现场技术服务。9.3、 技术协议签订时,应确定卖方向买方提交生产进度计划的时限。卖方应在买方要求的时限内向买方提交详尽的生产进度计划。9.4、 如生产进度有延误,卖方应及时将延误的原因、产生的影响及准备采取的补救措施等向买方加以解释,并尽可能保证交货的进度。否则应及时向买方通报,以便买方能采取必要的应对延迟交货的措施。10产品保修及售后服务10.1、 送货到达后一年内厂家对产品进行保修,收到通知后厂家应在一周内进行修复。10.2、 所采购的标识牌需保证八年内不掉色,如有掉色厂家应在接到通知7个工作日对标识牌进行更换。
