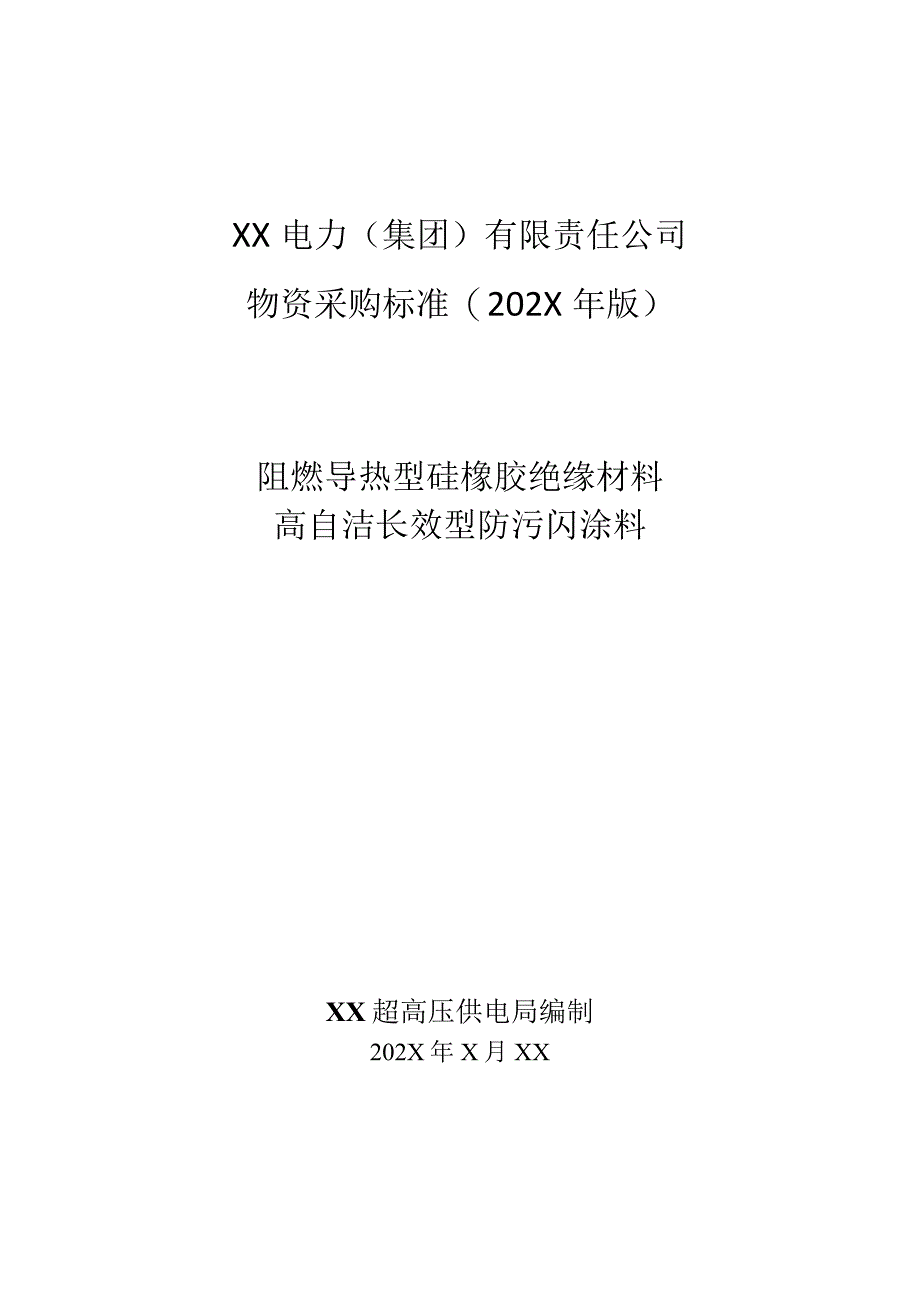

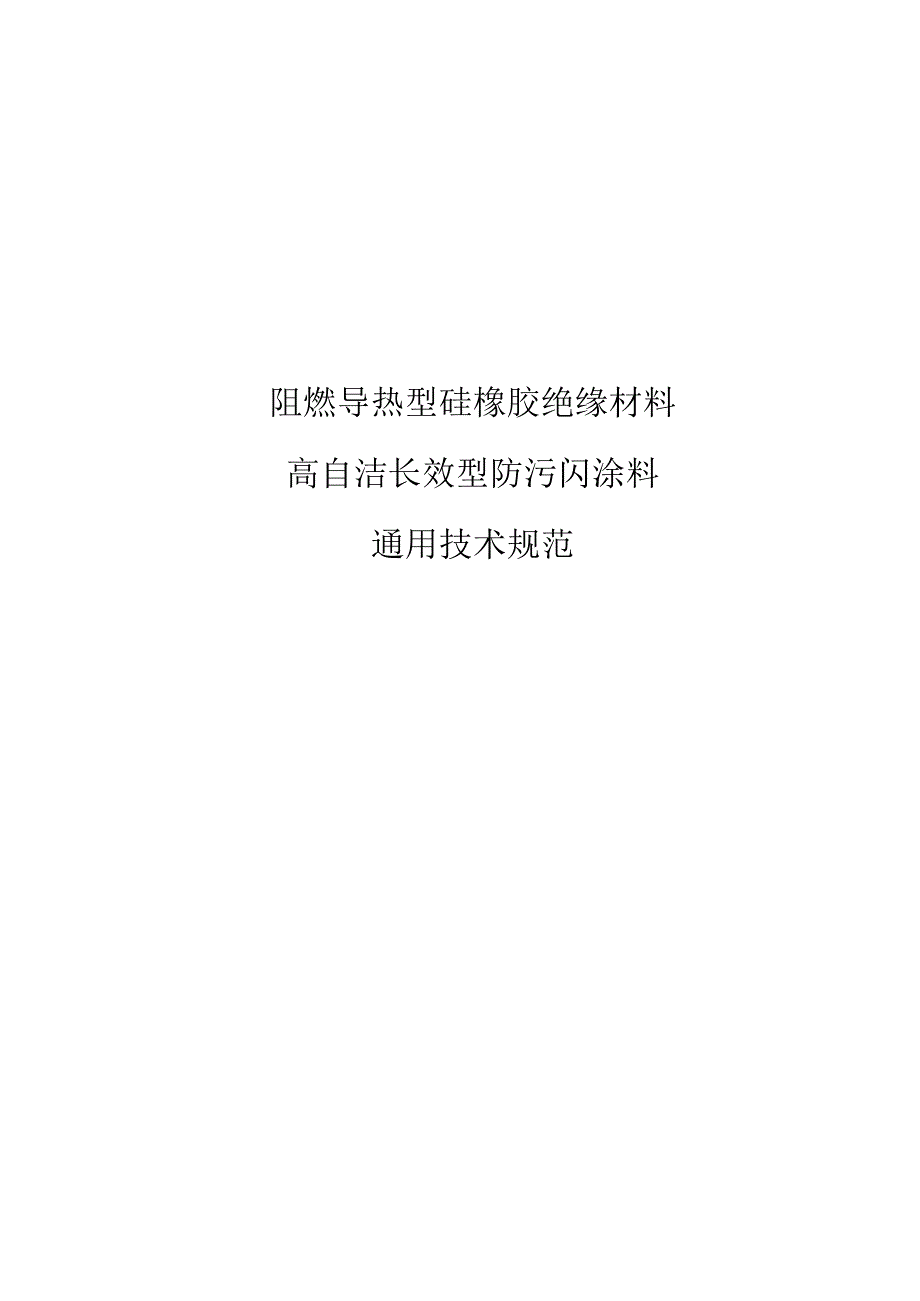

1、XX电力（集团）有限责任公司物资采购标准（202X年版）阻燃导热型硅橡胶绝缘材料高自洁长效型防污闪涂料XX超高压供电局编制202X年X月XX目录一、阻燃导热型硅橡胶绝缘材料及高自洁长效型防污闪涂料通用技术规范1二、阻燃导热型硅橡胶绝缘材料及高自洁长效型防污闪涂料专用技术规范10阻燃导热型硅橡胶绝缘材料高自洁长效型防污闪涂料通用技术规范本规范对应的专用技术规范目录序号名称编号1阻燃导热型硅橡胶绝缘材料及高自洁长效型防污闪涂料专用技术规范阻燃导热型硅橡胶绝缘材料及高自洁长效型防污闪涂料采购标准技术规范使用说明1 .本标准技术规范分为通用部分、专用部分。2 .采购标准技术规范通用部分原则上不需要设备
2、招标人（项目单位）填写，更不允许随意更改。如对其条款内容确实需要改动，项目单位应填写项目单位通用部分条款变更表并加盖该网、省公司物资部（招投标管理中心）公章及辅助说明文件随招标计划一起提交至招标文件审查会。经标书审查同意后，对通用部分的修改形成项目单位通用部分条款变更表，放入专用部分，随招标文件同时发出并视为有效。3 .采购标准技术规范专用部分分为标准技术参数、项目单位需求部分和投标人响应部分。标准技术参数表中“标准参数值”栏是标准化参数，不允许项目单位和投标人改动。项目单位对“标准参数值”栏的差异部分，应填写项目单位技术差异表，“投标人保证值”栏应由投标人认真逐项填写。项目单位需求部分由项目
3、单位填写，包括招标设备的工程概况和招标设备的使用条件。对扩建工程,可以提出与原工程相适应的一次、二次及土建的接口要求。投标人响应部分由投标人填写投标人技术参数偏差表，提供销售业绩、主要部件材料和其他要求提供的资料。4 .投标人填写技术参数和性能要求响应表时，如与招标人要求有差异时，除填写技术偏差表外，必要时应提供相应试验报告。5 .有关污秽、温度、海拔等需要修正的情况由项目单位提出并在专用部分的项目单位技术差异表明确表示。6 .采购标准技术规范的页面、标题等均为统一格式，不得随意更改。目次1总则52环境条件73主要技术参数74外观和结构要求85验收及技术培训86技术服务8附录A供货业绩表9附录
4、B仪器配置表91总则1.1 一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。1.1.2 投标人须仔细阅读包括本技术规范(通用部分和专用部分)在内的招标文件阐述的全部条款。投标人提供的阻燃导热型硅橡胶绝缘材料应符合招标文件所规定的要求。1.1. 3本招标文件采购标准规范提出了对阻燃导热型硅橡胶绝缘材料技术上的规范和说明。1.1.4 本招标文件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文,投标人应提供符合本采购标准规范引用标准的最新版本和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的
5、标准与投标人所执行的标准不一致时，按要求较高的标准执行。1.1.5 如果投标人没有以书面形式对本采购标准规范的条文提出差异，则意味着投标人提供的产品完全符合本招标文件的要求。如有与本招标文件要求不一致的地方，必须逐项在技术差异表中列出。1.1.6 本采购标准规范将作为订货合同的附件，与合同具有同等的法律效力。本采购标准规范未尽事宜，由合同签约双方在合同谈判时协商确定。1.1.7 本采购标准规范中涉及有关商务方面的内容，如与招标文件的商务部分有矛盾时，以商务部分为准。1.1 .8本招标文件采购标准规范中通用部分各条款如与采购标准规范专用部分有冲突，以专用部分为准。1.2 投标人应提供的资格文件投
6、标人应按以下内容和顺序提供详实投标资料。如果以下资质不满足要求、投标资料不详实、严重漏项将导致废标：(1)投标人应建立了完善的质量保证体系，并出具ISo9000系列或等同质量体系的证书，该质量体系中需有销售化工产品(有毒产品除外)的内容。(2)按附录A提供业绩资料。(3)填写采购标准规范专用部分中的技术参数响应表。（4）填写采购标准规范专用部分中的技术差异表。（5）按附录B填写仪器配置表。（6）投标人应提供相关权威机构出具的阻燃导热型硅橡胶绝缘材料检测报告，检测报告包括电气性能报告，阻燃性能报告，导热性能报告，机械性能报告及耐老化试验报告。（7）投标人厂家需具备至少5个阻燃导热硅橡胶型绝缘材料
7、（非防污闪涂料prtv）在500kv及以上变电站应用业绩材料及证明文件。（8）中标后供应商需提供上述试验报告、业绩原件供查验。1.3 工作范围和进度要求1 .3.1本采购标准规范仅适用于技术专用部分货物需求一览表中所列阻燃导热型硅橡胶绝缘材料的设计、制造、试验、包装、供货和服务等技术要求。2 .3.2交货时间如有延误，卖方应及时将延误交货的原因、后果及采取的补救措施等向买方说明。1.4 技术资料1.5 4.1设备交付时应提供以下资料：（1）产品（包括进口产品）正确完整的中文技术手册及使用说明书；（2）保修书1份；（3）出厂检验报告；（4）产品合格证；（5）装箱清单。1.5标准和规范除采购标准规
8、范和图纸中要求的技术条件外，卖方还将再次确认表1标准的最新版本（以文字形式通知买方），并遵照最新标准要求执行，并将最新标准通知买方。表1标准和规范序号标准号标准名称1GB/T191包装储运图示标志注：上述标准是招标方最低要求。除此标准以外，投标人可以推荐其他标准，但事先必须通过招标方认可，或选择其中较高标准。1.6.1每个投标人应提供1.2中要求的技术资料和技术数据，投标人提供的技术数据应为产品的性能保证数据，这些数据将作为合同的一部分，任何与这些数据的偏差都应经过买方的同意。1.6.2卖方提供阻燃导热型硅橡胶绝缘材料的特性参数和其他需要提供的信息。1. 6.3卖方提供阻燃导热型硅橡胶绝缘材料
9、使用单位的使用报告。2环境条件1.1 周围空气温度：最高温度：+40C（室内）最低温度：-5（室内）1.2 环境相对湿度：年平均值：54%（25）2. 3地震列度：7度水平加速度：0.25g垂直加速度：0.125g2. 4海拔高度：1214m2.5防护等级：讦40级3主要技术参数1 .涂料1.1. 色泽均匀的黏稠性液体，无明显机械杂质和絮状物。1.2. 固体含量固体含量不小于50%o13绝缘性能材料的绝缘性能应满足：a）20时体积电阻率不小于9.7xlO2Q.m.b）相对介电常数8r不大于3.4；c）介质损耗角正切值tgb不大于0.015%。d）介电强度E不小于24MVm,并具有权威机构出具的
10、证明文件。涂料的可燃性应达到FV-O级，并具有权威机构出具的证明文件。2 .涂层2.1. 外观涂层应平整、光滑且无气泡。2.2. 机械性能2.2.1. 拉伸强度拉伸强度应不小于7.6MPao2.2.2. 断裂伸长率断裂伸长率应不小于380%。2.2.3. 撕裂强度抗撕裂强度应不小于22Nmm02.2.4. 硬度硬度（邵A）不应小于54。23导热性能导热性能优异，涂层不得影响设备的正常运行，并具有权威机构出具的证明文件。导热系数25时不应小于1.2W（m,k）,75C时不应小于L3W（m.k）.4外观和结构要求4.1 本产品的外形尺寸及零部件尺寸应符合设计图纸要求。4.2 本产品整机表面应清洁无
11、凹痕、划伤、变形。零部件整体和元器件装配位置要牢固，不应有虚焊、折裂和机械损伤。4.3 本产品面板字迹应清晰，各操作键接触良好，转换复位正常。4.4 4产品标志：测试仪上应有铭牌，铭牌上应有下列标志：（1）厂名，厂址；（2）产品的名称，型号；（3）制造日期；（4）出厂编号。5验收及技术培训5.1 交货后供方须派技术人员指导用户进行1次现场实测，以验证仪器性能。5.2 卖方应负责对买方进行现场培训，并提供相应的培训资料。6技术服务6.1 设备的免费质保期3年；6.2 设备3年免费检定或校准；6.3 设备终身维修；6.4 系统软件终身免费升级；6.5 卖方对售后服务的需求必须在24小时答复，在48
12、小时内提供技术服务;6.6 卖方长期为买方提供备件采购和供应服务。附录A供货业绩表投标人名称：_序号型号规格供货数量供货时间用户名称联系人联系方式注：本表所列业绩均须提供最终用户证明材料（供货合同、运行证明）。附录B仪器配置表产品名称型号、规格数量单位1阻燃导热型硅橡胶绝缘材料320kg2高自洁长效型防污闪涂料106kg阻燃导热型硅橡胶绝缘材料高自洁长效型防污闪涂料专用技术规范目次1标准技术参数表122项目需求部分123投标人相应部分13附录A技术参数通用条款变更表141标准技术参数表阻燃导热型硅橡胶绝缘材料应符合本招标文件技术规范通用部分的要求。投标人应认真逐项填写标准技术参数表中投标人保证
13、值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有偏差，请填写技术偏差表。阻燃导热型硅橡胶绝缘材料的技术参数应符合表1的要求。填写以下表格注意事项:其中“项目单位填写”的部分由各项目单位根据工程实际情况和需要必须全面认真填写；空白部分的参数根据需要选择填写，不需要填写的应以“一”表示。表1技术参数响应表项目单位招标人要求值投标人保证值制造厂（商）原产地产品型号规格工作电源电压V（投标人填写）频率Hz（投标人填写）2项目需求部分2.1 货物需求及供货范围货物需求及供货范围一览表见表2o表2货物需求及供货范围一览表序号仪器仪表名称单位招标单位要求投标人响应产品型号数量产品型号数量
14、1阻燃导热型硅橡胶绝缘材料kg3202高自洁长效型防污闪涂料kg106备注：投标方负责本项目所需材料。负责货物运输与安装。2.2 使用条件表3使用条件序号项目内容1工作温度-5oC+40oC2工作湿度年平均值：54%(25)2.3 项目单位技术差异表项目单位要求的产品技术规范应完全符合本招标文件中规定。若有特殊要求，项目单位应如实、认真地在技术差异表中填写差异值，否则视为与本招标文件中规定的要求一致。若无技术差异则应在技术差异表中填写“无差异”。表4项目单位技术差异表序号项目标准参数值项目单位要求值投标人保证值12序号项目变更条款页码、款号原表达变更后表达123投标人响应部分3.1 技术偏差投标人提供的产品技术规范应与本招标文件中规定的要求一致。若有偏差投标人应如实、认真地填写偏差值；若无技术偏差视为完全满足本技术规范的要求，则在“投标人技术偏差表”(表5)下注明“无偏差”。表5投标人技术偏差表序
