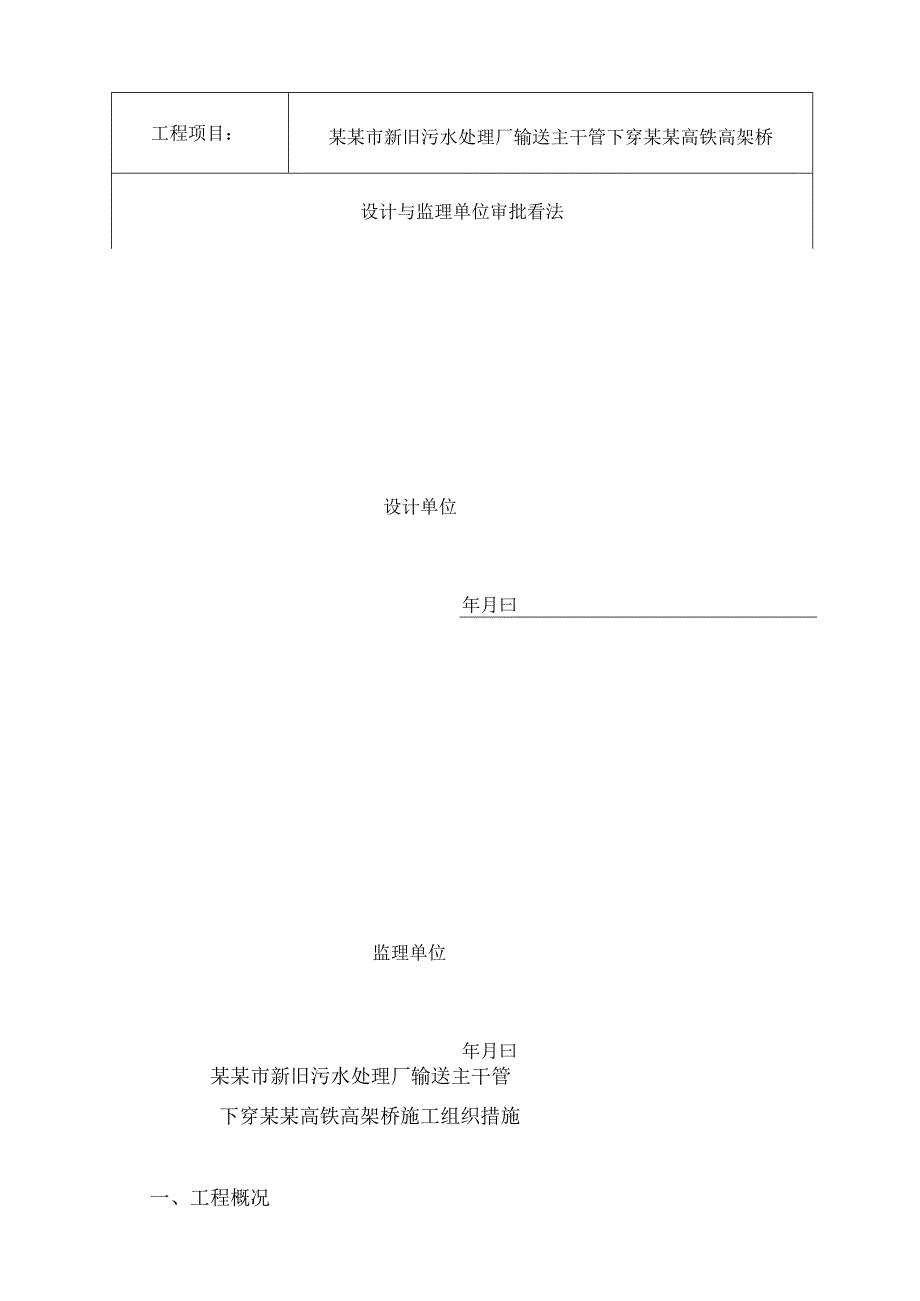

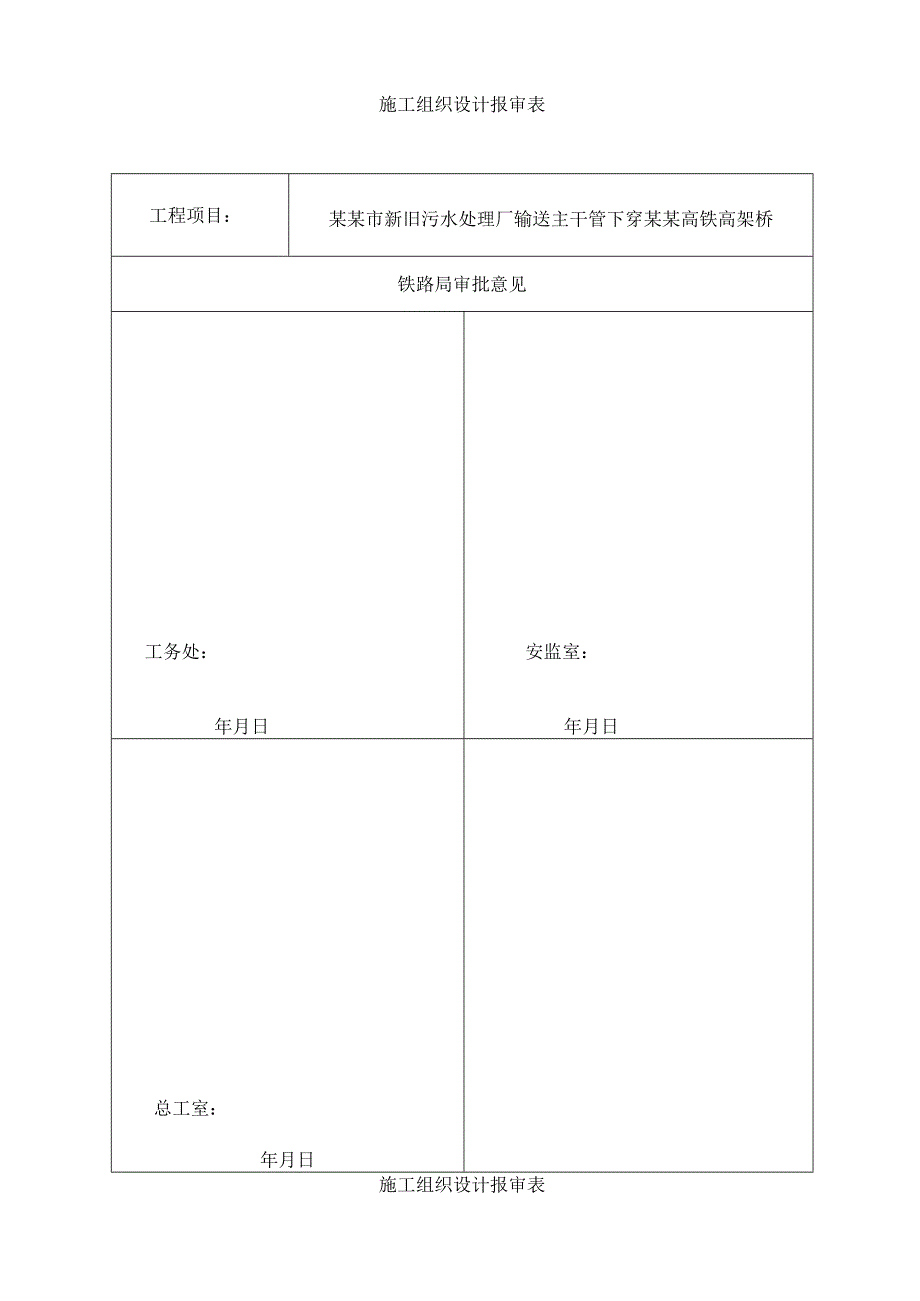

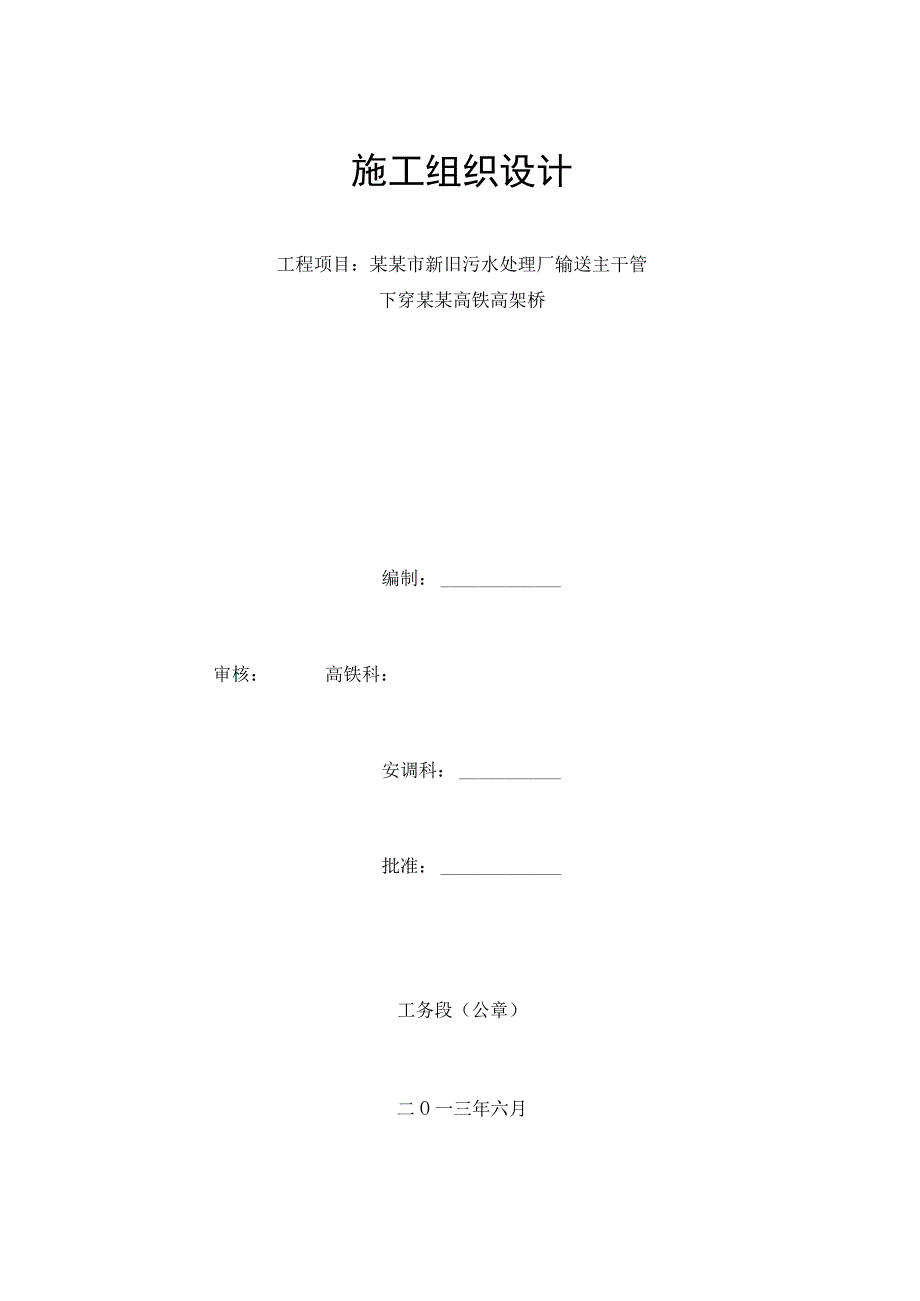

1、施工组织设计工程项目：某某市新旧污水处理厂输送主干管下穿某某高铁高架桥编制：审核：高铁科：安调科：批准：工务段（公章）二O一三年六月施工组织设计报审表工程项目：某某市新旧污水处理厂输送主干管下穿某某高铁高架桥铁路局审批意见工务处：年月日安监室：年月日总工室：年月日施工组织设计报审表工程项目：某某市新旧污水处理厂输送主干管下穿某某高铁高架桥设计与监理单位审批看法设计单位年月曰监理单位年月曰某某市新旧污水处理厂输送主干管下穿某某高铁高架桥施工组织措施一、工程概况某某市新旧污水处理厂输送主干管工程，是某某市重点工程，位于陕县大营乡辛店村旁边，输送污水主干管道铺设至某某市快速通道陕县段时，须要由北向南
2、，自下方穿越某某高铁客运专线一次。下穿点铁路里程为：K820+894.5,位于陕县特大桥64号与65号桥墩之间，污水管道里程为K6+874,污水管道与铁路正交。（一）穿越处铁路现状工程位于某某客运专线某某南站至某某西站之间，铁路为双线，线间距5m,采纳旭普林无磴轨道，电气化铁路，列车设计时速350kmho高架桥桥面宽13.6m,上部结构采纳32m预应力混凝土简支箱梁，箱梁宽与桥面等宽：下部结构采纳空心板式墩，墩高12m,横桥向宽6.8m,顺桥向宽3.4m,基础采纳群桩承台。承台尺寸为10.Im（横桥向）*5.4（顺桥向）m*2m（承台高），基础桩采纳8根直径Im钻孔灌注桩。64号桥墩桩长44m
3、,65号桥墩桩长47m。穿越处高铁通信设备、信号光电缆均在桥梁上侧通过，施工位置未发觉铁路通信、信号与电力管线等铁路设施。（二）、穿越处水文地质状况：工程所在区域地貌类型主要为阶地。地形较平整，场地高程范围327.3-330.5米。地层主要由第四系全新统黄土状粉土组成，褐黄色，土质较匀称，大孔发育。稍湿，稍密，坚硬。中至高压缩性，具有湿陷性。（三）、穿越方案污水主干管分为进水管与回水管各1根，内径1.2m,壁厚0.12m,材质为Q235A焊接钢管，工作压力08mpa,限制压力L2mpa,坡度为L518%。管道在某某客专K820+894.5处陕县特大桥第64号、65号桥墩之间穿越。护管涵采纳厂制
4、直径为2m的钢筋混凝土圆管，壁厚为0.22m。单孔合计长度60m,每孔30节。两孔共60节。污水主干管从护管涵内通过，污水主干管与护管涵相接处设C15素混凝土底座。护管涵中心线与铁路正交。护管涵两侧设C30钢筋混凝土检查井，检查井截面尺寸为：5.9m（宽）*1.8m（长）。工作坑开挖边缘距64号桥墩中心线最小距离10.22m,距65号桥墩中心线最小距离对既有铁路运营无影响。二、编制依据：1、中铁工程设计询问集团有限公司供应的设计图纸2、现场调查有关资料3、铁路技术管理规程（2007）4、铁路运输平安爱护条例（国务院令第430号）5、铁路工务平安规则（铁运2006177号）6、铁路桥涵施工规范（
5、TBl（M152003）7、铁路混凝土与砌体工程施工与验收规范（TBl（M242003）8、某某局铁路营业线施工平安管理实施细则（某铁办201350号）三、编制范围、主要工程数量（一）编制范围本施组编制范围为某某新旧污水处理厂输送主干管穿越某某客专K820894.5某县特大桥第64号、65号桥墩之间护管涵和检查井。（二）主要工程数量2孔直径2m圆形护管涵,两侧设检查井。单根护管涵总长60m,分节长度2m,两孔总设60节。检查井截面尺寸为5.9m*L8m。四、施工组织机构：（一）、组织机构施工负责人：技术负责人：（二）、劳力组织：路工2人，民工20人；五、施工工期与支配支配（一）工期支配开工日期
6、：2013年7月1日（以路局批复为准）竣工日期为：20013年8月12日总工期为43天。（二）施工进度支配1、施工打算：2天，主要完成护管涵工地的三通一平、主要材料的选购、主要机械设备、劳力的进场，各个加工、操作场地的建设与临时工程的修建等，并进行人员岗前培训和教化等。2、护管涵主体与附属工程：1）、基底处理：4天，完成基坑土方开挖与夯填工作。2）、涵主体工程：35天，涵主体与污水管道铺设,检查井制作、养生。3）、回填土与夯实：2天。六、施工方案（一）、护管涵工程施工步骤：1、施工场所进行防护：对施工路段与影响范围提前发布告示，在基坑边上埋设隔离桩，桩之间拉设醒目的施工标记，夜晚挂红灯警示。2
7、、基坑开挖；依据涵体中线画出基础开挖的上部轮廓线、基底轮廓线。开挖深度至设计文件标注的基底标高（考虑垫层厚度）。基坑四周进行围挡支护。基坑开挖需人工开挖施工，高铁桥下以外地段可部分用小型挖掘机。3、基底夯实、整平、铺设垫层。4、桥底增设排水井，并实行防、排、堵措施。5、吊装钢筋混凝土护管涵，初步到位。6、精确定位，制作防水层。7、安装污水管道。8、制作检查井。9、检查井养生。10、涵体两侧与上面填土夯实。七、竣工交验：完成施工现场清理、对已完成工程整修、维护等，同时做好竣工验收工作。八、技术标准与措施：1、施工各项技术标准符合设计图纸标准与相关规范。2、工程开工前，组织具体的施工测量，核实图纸
8、数量，结合现场施工实际，制定详尽的各单项施工方案，细心支配和协调各工序的平行交叉作业。对在总体支配中的关键限制工程，施工中要严格卡控，确保整体工程的平安顺当进行。3、在具体施工中，要进一步优化施工方案和依次，向施工人员与管理人员具体交底，包括支配、任务、标准、关键线路、工序搭接协作、层层分解、落实到作业队和个人。4、护管涵和检查井工程：(1)、依据设计图纸弯制各类钢筋，绑扎钢筋成型，钢筋有合格证和试验合格单，除锈要彻底。并符合铁路桥涵施工规范9.1.3条，9.2.2条等有关规定。焊接钢筋接头拟采纳闪光接触对焊工艺，严格依据钢筋焊接技术标准执行。(2)、模板制立安装和拆除模板应有足够的强度、刚度
9、、稳定性和正确的结构尺寸，并采纳钢模板。模板运用前，要进行整修保养，保证模板无损伤，无翘曲、扭曲变形，模板表面整齐。模板制立要满意铁路桥涵施工规范9.2.1有关规定。模板制立要按规定填塞缝隙，涂润滑剂。钢模板与固定模板的各种钢管、小原木、方木、木板等，要依据分层、分步灌注混凝土的工序连接要求进行。拆除模板要符合施工规范要求。(3)、混凝土灌注与养生a.本次施工检查井强度等级为C30o商税要有出厂合格证和质量检验报告，混凝土试块强度试验要符合设计等级要求与铁路桥涵施工规范。凡属隐藏工程，必需有监理工程师检查签认后方可进行下一道工序。b.混凝土灌注施工要求：底部与边墙分段灌注一次成型，边墙依据分层
10、灌注的要求逐层灌注成型。灌注混凝土时，采纳机械振捣并要有专业人员负责操作，采纳振捣棒振捣要依据下述技术要求执行:振动棒距模板距离不小于10厘米,插入前层混凝土中35厘米，移动距离不超过振捣棒作用距离的L5倍，上下抽动应缓慢，达到振捣密实、层面平整、灰浆匀称饱满。接茬处应清洗，铺设一层1015毫米厚的砂浆(与混凝土的灰砂比相同)，达到连接坚固。C.施工外观与尺寸允许偏差，严格按铁路桥涵施工规范15.4.3条执行。d.混凝土工程冬季施工的方法：混凝土浇注前，应清除模板与钢筋上的冰雪和污垢，应采纳机械振捣并分层连续浇注，分层厚度不小于20Cnu混凝土养生，当温度降至2与以下时，必需采纳塑料薄膜覆盖主
11、体，使气温不低于5,然后实行自然养生。（4）、防水层严格执行本工程设计中的标准。九、质量标准与监控措施：（一）、工程质量目标质量指标：确保全部部位工序合格率为100%,全部工序检查，工程优良率达到85%以上。工程施工质量必需达到合格与以上。（二）、质量保证措施1、质量管理体系本次施工将严格依据质量管理体系标准管理施工，使整个施工过程在受控状态下进行。在该工程中建立以施工负责人为首的质量保证体系，建立以技术负责人为首的质量监督体系，运行质量检查制度，建立质量保证体系，贯彻自检、互检和交接检验制度。2、整个工程实行施工负责人负责制，施工负责人对工程质量负全责。分部、分项工程开工前由技术负责人，进行
12、分层次的书面技术交底，交施工工艺、交质量标准。从施工方案、施工工艺、技术措施上严格要求，确保达到质量验收标准。每道工序开工前、完成后，由技术负责人组织技术人员参与,并提前通知监理工程师到场验收，达到质量标准、由监理工程师签认后方可进行下道施工工序。3、施工打算过程中的质量限制X按优化的施工组织设计和方案进行施工打算工作派搞好图纸和技术交底与技术把关工作。对施工中可能出现的质量漏洞要提前预备补偿措施。X正确选择和合理调配施工机械设备，搞好修理保养工作，保持机械设备的良好技术状态。4、施工过程的质量限制派严格依据预定设计施工并按质量程序对质量各道工序进行监控。派依据对影响工程质量的因素、着重部位设
13、置质量管理点。X现场质检员要与时搜集班组的质量信息，做到每道工序心中有数。5、质量检验与措施X各工序工程质量严格执行“三检制”，对班组定时、定点、定部位施工，层层把关。十、确保工程平安施工的技术措施（一）、平安目标平安管理工作由工程负责人负责，由技术负责人和平安员分管共抓，制定具体的平安措施，并加强落实到位。建立平安生产小组，分包平安责任制度，并抓好班组的平安工作，定期对施工人员进行平安教化，提高施工人员的平安学问，增加施工人员的平安意识，将平安生产落实到人，杜绝重大伤亡、轻伤事故，保证项目的顺当实施。（二）、平安管理I、总则：1、各部工程开工之前，由施工、技术、平安负责人对全部参与施工的职工
14、、民工进行平安教化和技术交底，标准清晰，责任明确，未经平安教化的人员禁止上岗作业。2、全部参与施工的人员制定完善的岗位责任制，明确分工，熟识所担当的工作和结合部工作平安要求。全部参与施工的人员均应依据分工编入施工小组，明确小组负责人，小组负责人对小组平安负责，每日施工前均要进行平安教化。3、施工负责人对施工的平安负全面责任，建立健全施工各个环节的平安责任制，落实岗位平安自控互控的机制。并具体填写施工日志。口、施工平安措施1、开挖基坑前确认施工处所无铁路隐藏设施后，方可进行基坑开挖。2、基坑开挖按放好的边线从上向下开挖,严禁掏底开挖.靠近基坑上方1.5米内不得堆土与放置料具等重物，以防坍塌.在同
15、一坡面的垂直线上不得上下同时开工。3、搬运与装卸料具等其它重物时要统一指挥，动作一样，以防施工碰伤或砸伤人员，施工人员搬运、装卸、堆放料具不得侵限。4、坚持平安检查和平安活动制度，每月进行一次平安检查，发觉问题与时解决。5、机械操作要经过特地培训，考试合格后发给上岗证，并要求持证上岗。严禁非操作人员操作机械设备。机械施工期间，必需由称职的路工负责指挥，在施工范围内按标准进行作业。6、在施工现场设置平安标语牌和平安警示标记，设立夜间平安指示灯。7、加强平安用电管理施工现场夜间必需配足照明光源，全部电源线，必需严格检查有否破损，以防漏电发生事故。所用电器绝缘良好，电器设备必需安装漏电爱护装置，并有接地装置，零线分色标识，非操作人员不得动用电器设备。现场施工用电凹凸压设备和线路安装，架设时采纳“三相五线”制，严禁运用破损或绝缘性能不良的电线，严禁乱拉扯和随地走，全部电闸箱均安门安锁,有防漏盖板，有危急标记。跨越道路地埋时，电缆加套管加以爱护，埋深50Cm以下，高架时，净高4.5m以上，做好标识。8、合理布置消防器材，并派专人定期检查，保证有效。易
