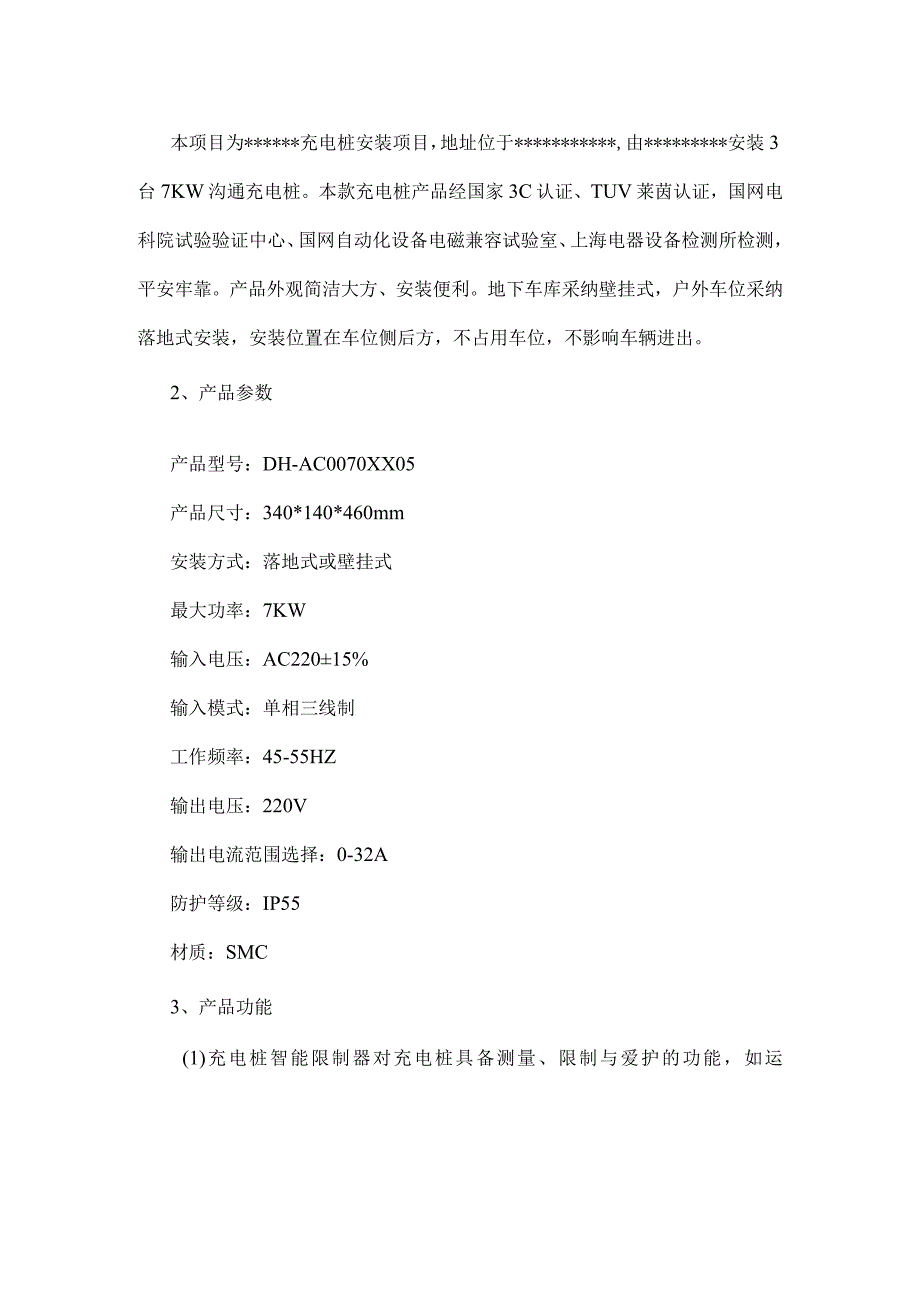

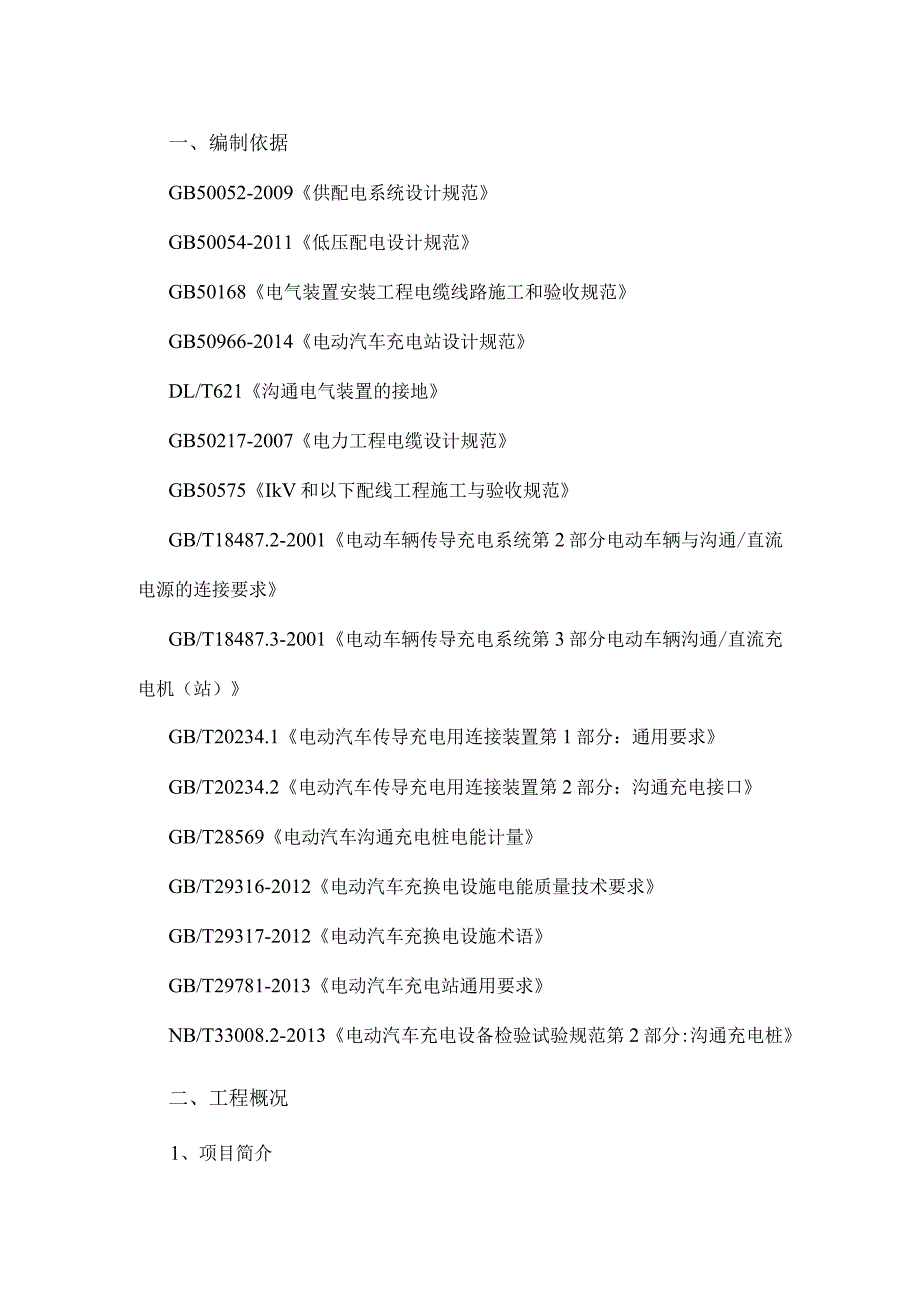

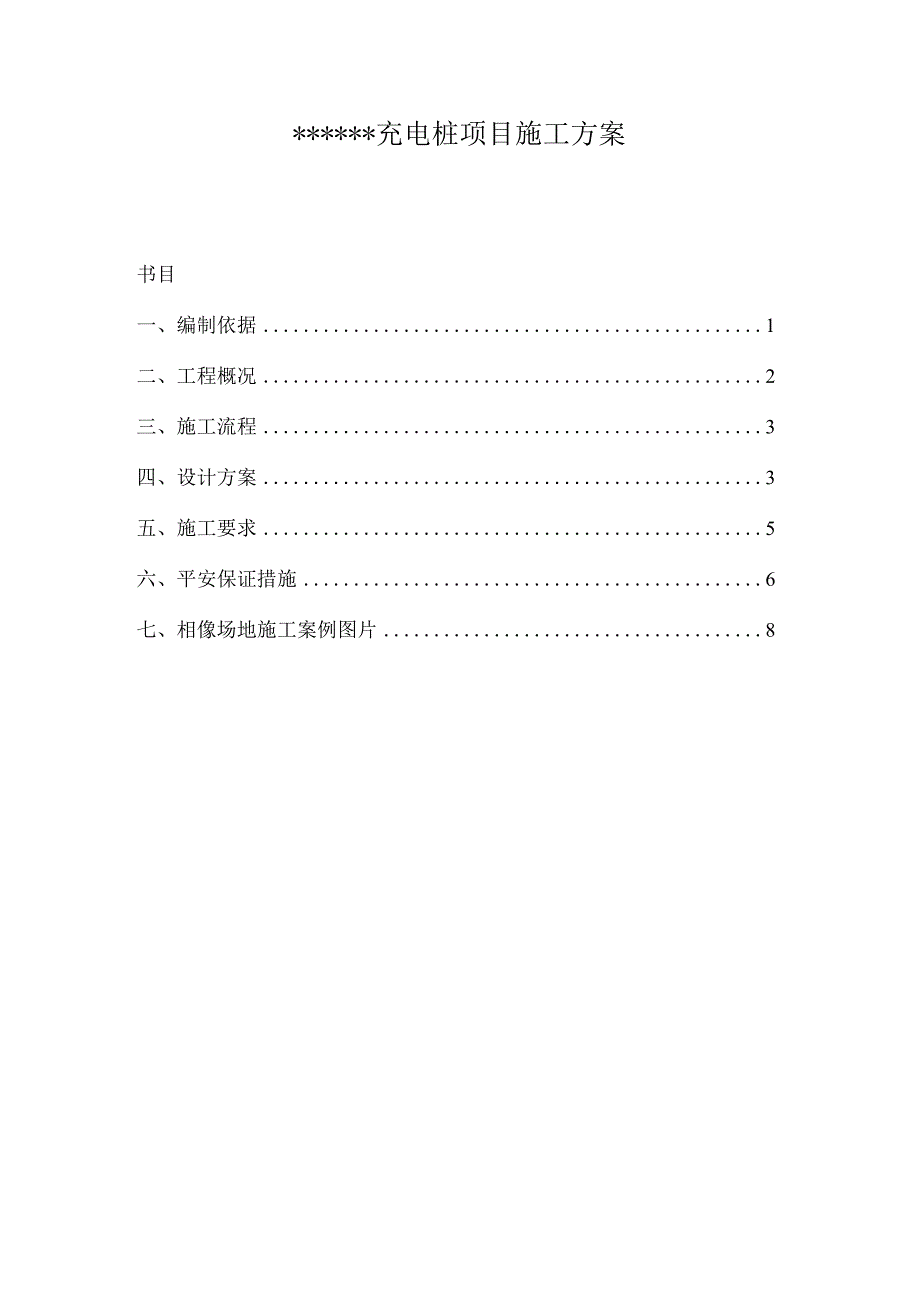

汽车充电桩项目施工方案.docx_第1页
第1页 / 共10页
汽车充电桩项目施工方案.docx_第2页
第2页 / 共10页
汽车充电桩项目施工方案.docx_第3页
第3页 / 共10页
汽车充电桩项目施工方案.docx_第4页
第4页 / 共10页
汽车充电桩项目施工方案.docx_第5页
第5页 / 共10页
汽车充电桩项目施工方案.docx_第6页
第6页 / 共10页
汽车充电桩项目施工方案.docx_第7页
第7页 / 共10页
汽车充电桩项目施工方案.docx_第8页
第8页 / 共10页
汽车充电桩项目施工方案.docx_第9页
第9页 / 共10页
汽车充电桩项目施工方案.docx_第10页
第10页 / 共10页
亲,该文档总共10页,全部预览完了,如果喜欢就下载吧!
资源描述

《汽车充电桩项目施工方案.docx》由会员分享,可在线阅读,更多相关《汽车充电桩项目施工方案.docx(10页珍藏版)》请在第壹文秘上搜索。

1、*充电桩项目施工方案书目一、编制依据1二、工程概况2三、施工流程3四、设计方案3五、施工要求5六、平安保证措施6七、相像场地施工案例图片8一、编制依据GB50052-2009供配电系统设计规范GB50054-2011低压配电设计规范GB50168电气装置安装工程电缆线路施工和验收规范GB50966-2014电动汽车充电站设计规范DL/T621沟通电气装置的接地GB50217-2007电力工程电缆设计规范GB50575IkV和以下配线工程施工与验收规范GB/T18487.2-2001电动车辆传导充电系统第2部分电动车辆与沟通/直流电源的连接要求GB/T18487.3-2001电动车辆传导充电系统

2、第3部分电动车辆沟通/直流充电机(站)GB/T20234.1电动汽车传导充电用连接装置第1部分:通用要求GB/T20234.2电动汽车传导充电用连接装置第2部分:沟通充电接口GB/T28569电动汽车沟通充电桩电能计量GB/T29316-2012电动汽车充换电设施电能质量技术要求GB/T29317-2012电动汽车充换电设施术语GB/T29781-2013电动汽车充电站通用要求NB/T33008.2-2013电动汽车充电设备检验试验规范第2部分:沟通充电桩二、工程概况1、项目简介本项目为*充电桩安装项目,地址位于*,由*安装3台7KW沟通充电桩。本款充电桩产品经国家3C认证、TUV莱茵认证,国

3、网电科院试验验证中心、国网自动化设备电磁兼容试验室、上海电器设备检测所检测,平安牢靠。产品外观简洁大方、安装便利。地下车库采纳壁挂式,户外车位采纳落地式安装,安装位置在车位侧后方,不占用车位,不影响车辆进出。2、产品参数产品型号:DH-AC0070XX05产品尺寸:340*140*460mm安装方式:落地式或壁挂式最大功率:7KW输入电压:AC22015%输入模式:单相三线制工作频率:45-55HZ输出电压:220V输出电流范围选择:0-32A防护等级:IP55材质:SMC3、产品功能(1)充电桩智能限制器对充电桩具备测量、限制与爱护的功能,如运行状态监测、故障状态监测、以和充电过程的联动限制

4、。(2)具备防雷爱护、过载爱护、短路爱护和漏电爱护功能。(3)充电便捷,即插即用。三、施工流程充电桩建设工程主要包含四个阶段:施工打算、工程施工、工程验收和工程移交阶段,每个阶段都有详细的施工流程,详细施工流程如下图所示。充电桩建设工程施工流程准备竣工资料竣工验收申请工施工准备工程施工工程移交工程验收四、设计方案过道电箱设计方案说明:(1)从E座地下一层高配电室引出电源,从负一层至C座地下停车库通风口引到地面,地面电缆为地下敷设。(2)电缆采纳穿管埋地敷设。(3)充电桩和配电箱采纳浇筑基础落地安装,距离车档不小于1m。立式SMC水泥基础图样SMC立柱式安装示意图五、施工要求1、供电电源采纳TN

5、-S系统,为三相五线制,接地电阻应小于4Q。2、电能质量AC380V供电电压正、负偏差范围:-7%+7%AC220V供电电压正、负偏差范围:-10%+7%3、缆线穿设前,管口应做防护,端口处应有电缆爱护层受到磨损的措施,如增加橡胶垫;穿设后,管口应封堵。在实际施工中,电缆爱护钢管的两端均应做成喇叭口,以防止电缆外皮被划伤。4、金属电缆桥架和其支架引入或引出的金属电缆导管必需接地(PE)或接零(PEN)牢靠。5、线槽安装位置左右偏差应不大于50mm,水平偏差每米不大于2mm,垂直线槽垂直度偏差不大于3mm。6、线槽内的导线或电缆不应有接头,接头应在分线盒内或出线口进行。7、施工中如需占用业主场地

6、或道路;用水、用电;破坏道路、绿化、设施等,须要提前告知业主并协商一样,不得野蛮施工。8、合理布置和安放施工期间现场所需的设备、材料、机具,明确材料、设备等物质须要量和进场安排、运输方式、处置方法,确保实现施工现场秩序化、标准化、规范化,体现出文明施工水平。9、明确施工责任区的管理,遵循“谁施工、谁负责”的原则,每个施工区域、施工点、作业面做到“工完、料尽、场地清”。六、平安保证措施施工平安相关措施应符合GBT18384-2001电动汽车平安要求和电力生产企业平安设施规范手册要求的规定。D安装公司应具有电力设备安装资格证书。2)施工人员必需经过平安培训考核合格后才能正式上岗作业,并持证上岗,施

7、工队要做班前平安、消防交底。施工人员严格按操作规程和平安技术要求进行操作。3)全部参加实施人员要遵循“平安第一,预防为主”的原则。4)施工单位应设专职平安员,负责施工平安管理。并保证工地和工程施工保持良好的秩序,以避开发生人身、设备事故和火灾事故。5)施工人员进入现场一律穿工作服,严禁穿短裤、短袖、拖鞋、高跟鞋、硬底鞋或赤膊进入施工现场。6)进入施工现场必需戴好平安帽,系好帽带。L8米以上高空作业必需系好平安带,扣好保险挂钩,平安带要高挂低用。运用梯子时要有专人看护。7)临时用电,不准架设裸导线,不得成束架敷设,严禁在金属支架等导电物体上干脆敷设。8)全部工具都必需有完整的绝缘手柄,并须有监护

8、人员再次检查绝缘确定无疑。9)带电工作时要扎紧袖口,运用平安绝缘工具进行操作,不允许手干脆接触带电体,也不允许身体同时接触两相或相与地。10)充电桩的安装为断电操作,严禁带电作业。ID设置工作区域,必需有明显的标记,非工作人员不得进入。若工作区域与道路相连接,则须要有慢行标记。拆除不用的电气设备,应彻底拆除,不准遗留线头,但准拆到开关处。工作区内禁止吸烟,饮酒后不得进入工作现场。14)带有自走装置的设备须要锁定自走装置后才可以登高作业。15)安装公司须要配备垃圾收集,清运设备。16)若工作区域与道路相连,须要穿着平安警示服。17)若安装需持续多日,则每天须将现场清扫干净、工具归位、现场不能有袒

9、露的导体、保留工作区域设置。18)当作业有粉尘产生时,须要配备吸尘装置和口型。19)当操作电动工具时,假如有火花产生,须先清除半径4米范围内的易燃易爆的物品。20)登高进行电工作业时,腰间配备专业工具包。2D电压的获得应停电施工,且关闸停电操作应由建筑业主单位管理人员完成。22)现场临时用电必需用带触保器的插座。若无法运用插座时,必需由持有效上岗证的专职电工进行接线,其他任何操作人员均不得私自接改用电线路。23)施工现场须要动用明火时,应有符合规定的平安措施和配备消防器材,并征得同意。24)下雨天停止室外施工。25)如发生平安事故,应在事故发生后按要求报告上级主管部门。按规定马上组成事故调查组,对事故进行调查分析。26)一般状况下,严禁带电作业,如确需带电作业,需有电工资质人员进行操作,并且必需至少两人以上同时在场,保证一人操作,至少一人监护。27)其他,除满意上述要求外,还需遵守国家、地方和行业等平安施工要求。七、相像场地施工案例图片车库安装图例户外车位安装图例
