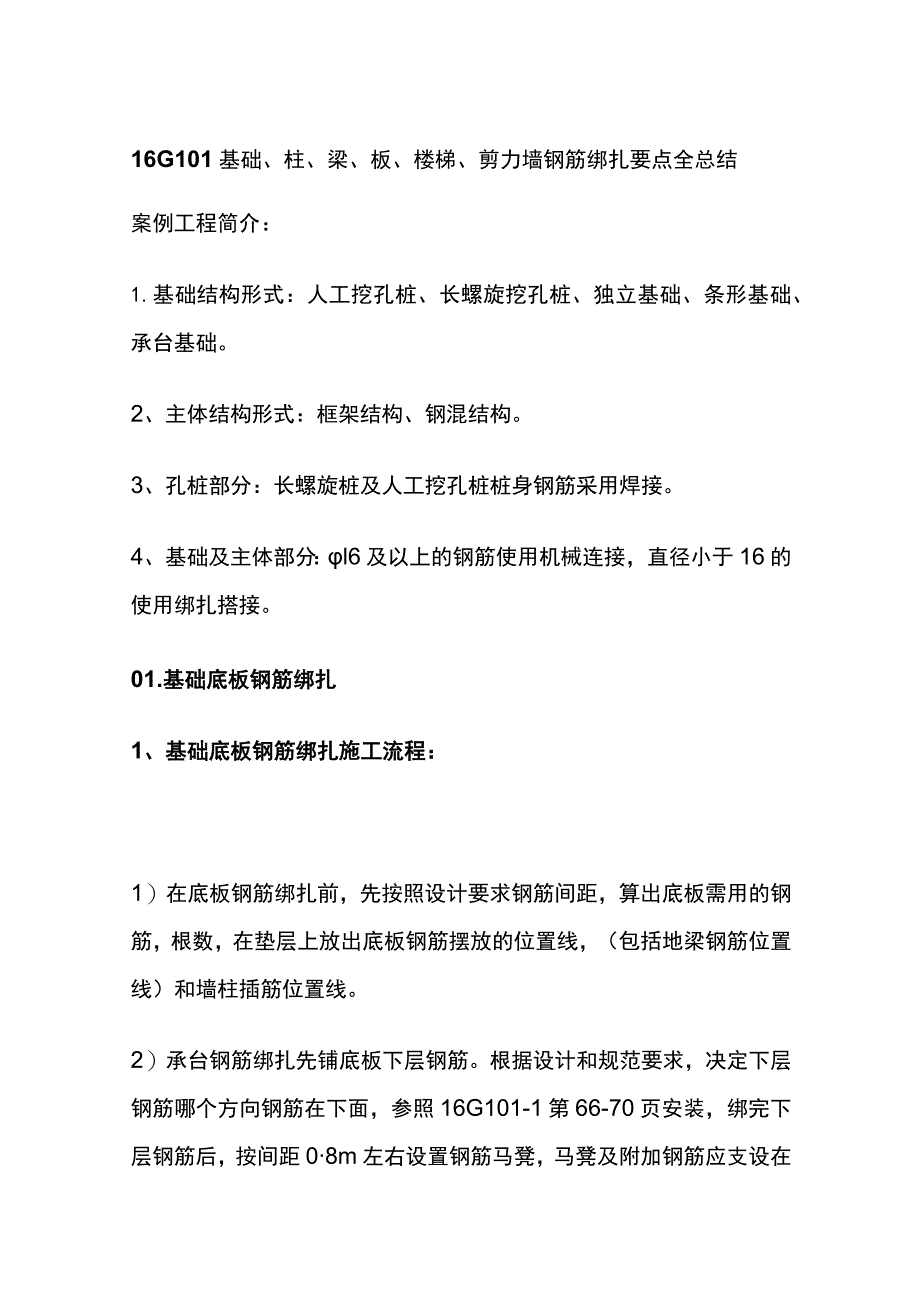

1、16G101基础、柱、梁、板、楼梯、剪力墙钢筋绑扎要点全总结案例工程简介：1.基础结构形式：人工挖孔桩、长螺旋挖孔桩、独立基础、条形基础、承台基础。2、主体结构形式：框架结构、钢混结构。3、孔桩部分：长螺旋桩及人工挖孔桩桩身钢筋采用焊接。4、基础及主体部分：l6及以上的钢筋使用机械连接，直径小于16的使用绑扎搭接。01.基础底板钢筋绑扎1、基础底板钢筋绑扎施工流程：1）在底板钢筋绑扎前，先按照设计要求钢筋间距，算出底板需用的钢筋，根数，在垫层上放出底板钢筋摆放的位置线，（包括地梁钢筋位置线）和墙柱插筋位置线。2）承台钢筋绑扎先铺底板下层钢筋。根据设计和规范要求，决定下层钢筋哪个方向钢筋在下面，

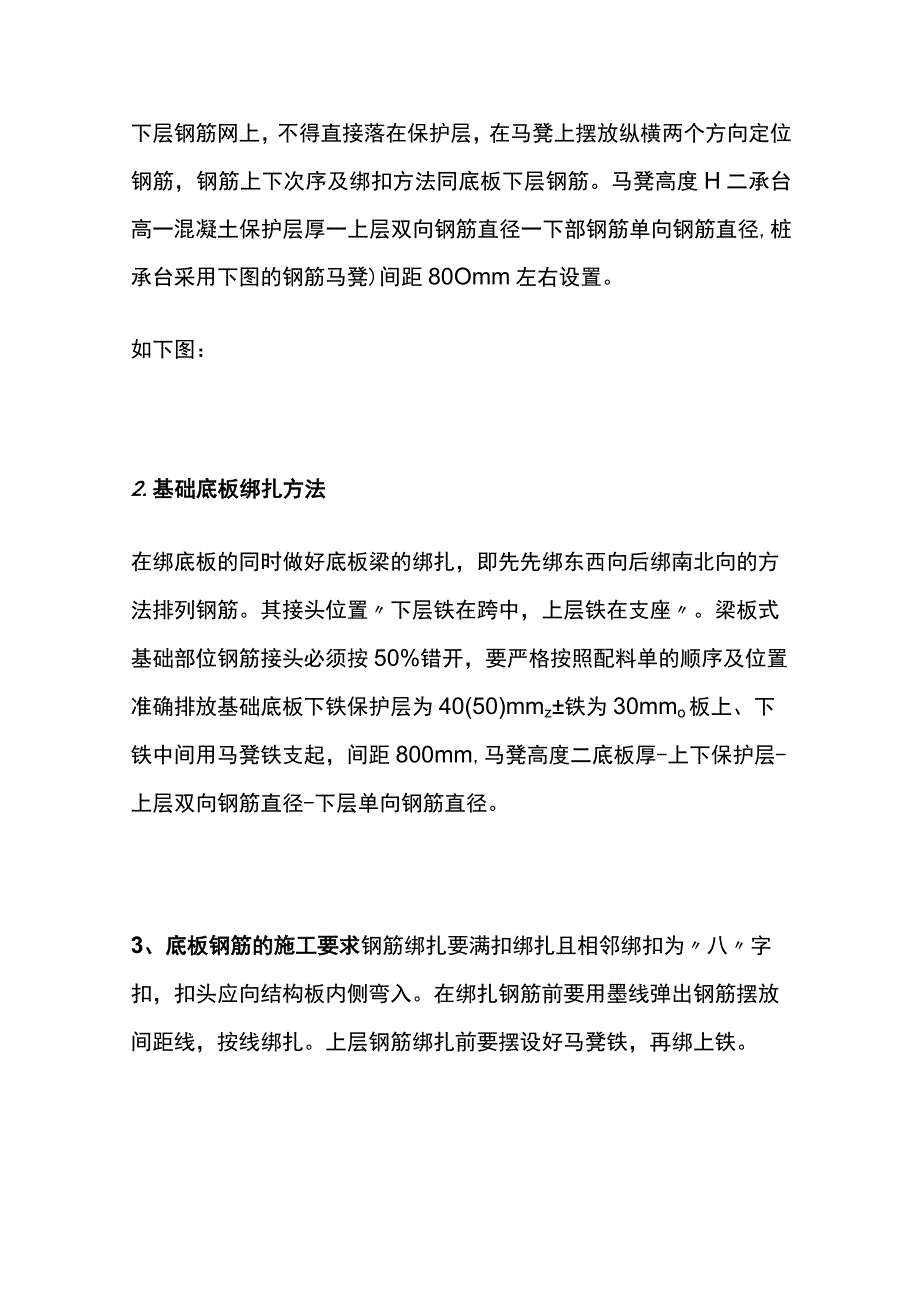

2、参照16G101-1第66-70页安装，绑完下层钢筋后，按间距08m左右设置钢筋马凳，马凳及附加钢筋应支设在下层钢筋网上，不得直接落在保护层，在马凳上摆放纵横两个方向定位钢筋，钢筋上下次序及绑扣方法同底板下层钢筋。马凳高度H二承台高一混凝土保护层厚一上层双向钢筋直径一下部钢筋单向钢筋直径,桩承台采用下图的钢筋马凳)间距80Omm左右设置。如下图：2.基础底板绑扎方法在绑底板的同时做好底板梁的绑扎，即先先绑东西向后绑南北向的方法排列钢筋。其接头位置下层铁在跨中，上层铁在支座。梁板式基础部位钢筋接头必须按50%错开，要严格按照配料单的顺序及位置准确排放基础底板下铁保护层为40(50)mmz铁为30

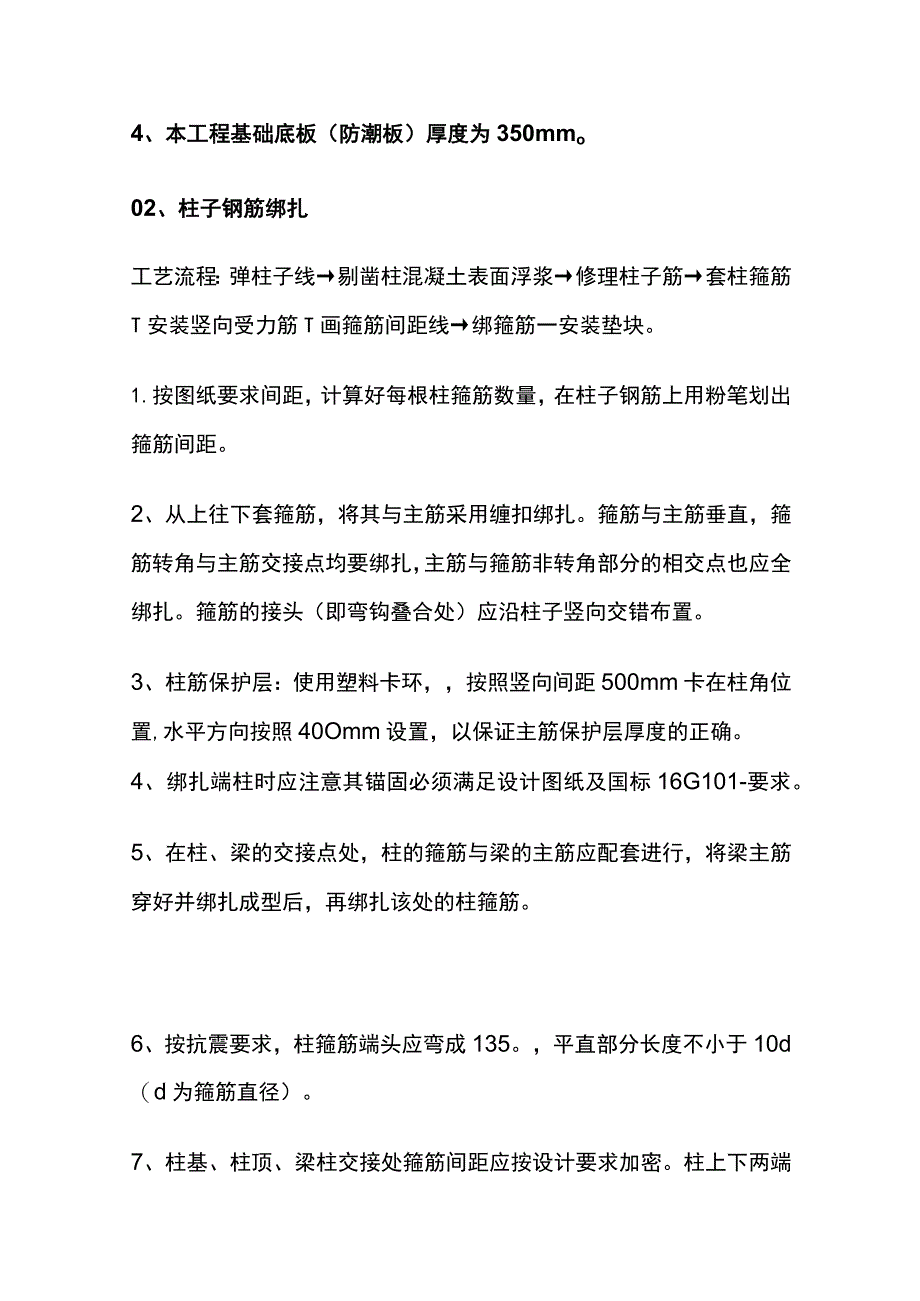

3、mmo板上、下铁中间用马凳铁支起，间距800mm,马凳高度二底板厚-上下保护层-上层双向钢筋直径-下层单向钢筋直径。3、底板钢筋的施工要求钢筋绑扎要满扣绑扎且相邻绑扣为八字扣，扣头应向结构板内侧弯入。在绑扎钢筋前要用墨线弹出钢筋摆放间距线，按线绑扎。上层钢筋绑扎前要摆设好马凳铁，再绑上铁。4、本工程基础底板（防潮板）厚度为350mmo02、柱子钢筋绑扎工艺流程：弹柱子线剔凿柱混凝土表面浮浆修理柱子筋套柱箍筋T安装竖向受力筋T画箍筋间距线绑箍筋一安装垫块。1.按图纸要求间距，计算好每根柱箍筋数量，在柱子钢筋上用粉笔划出箍筋间距。2、从上往下套箍筋，将其与主筋采用缠扣绑扎。箍筋与主筋垂直，箍筋转角
4、与主筋交接点均要绑扎，主筋与箍筋非转角部分的相交点也应全绑扎。箍筋的接头（即弯钩叠合处）应沿柱子竖向交错布置。3、柱筋保护层：使用塑料卡环，按照竖向间距500mm卡在柱角位置,水平方向按照40Omm设置，以保证主筋保护层厚度的正确。4、绑扎端柱时应注意其锚固必须满足设计图纸及国标16G101-要求。5、在柱、梁的交接点处，柱的箍筋与梁的主筋应配套进行，将梁主筋穿好并绑扎成型后，再绑扎该处的柱箍筋。6、按抗震要求，柱箍筋端头应弯成135。，平直部分长度不小于10d（d为箍筋直径）。7、柱基、柱顶、梁柱交接处箍筋间距应按设计要求加密。柱上下两端箍筋应加密，加密区长度及加密区内箍筋间距应符合设计图纸
5、要求。如设计要求箍筋设拉筋时，拉筋应钩住箍筋，见图：柱子优先采用塑料卡环垫块，其纵横间距不得超过600mmo砖墙拉接筋伸出部分向上弯起，紧贴在模板之上，拆模后，砖墙砌筑之前将其剔出；柱插筋筋应至少设置定位支架定位支架用钢筋焊制。框架柱钢筋绑效果扎示意图如下：03.梁钢筋绑扎本工程梁断面尺寸：250*400、250*500、200*500、250*600、300*800、200*300、250*800、200*4001.首先在梁模板上按图纸要求画好箍筋间距。2、穿框架梁主筋套入箍筋穿次梁主筋并套好箍筋放主、次梁架立筋隔一定间距将梁底主筋与箍筋绑牢绑架立筋最后绑扎主筋。3、箍筋弯钩的叠合处,在梁上
6、表面应交错绑扎,箍筋弯钩为135梁钢筋锚入柱内长度应符合设计要求。4、主、次梁钢筋，要在主筋下垫好垫块，以保证主筋保护层的厚度。5、本工程梁的技术要求：当梁与柱墙外皮齐平时，梁外侧纵向钢筋应稍作弯折置于柱墙主筋内侧，并在弯折处增加二道梁箍筋,其间距50mmo当梁净跨大于5m时模板应按跨度的23%。起拱，跨高比大者取大值；悬挑梁当L2m时起拱3%oo主次梁相交处主梁附加筋构造见结施图纸附图二;当次梁高度大于主梁时，主梁附加箍筋构。04、板钢筋绑扎1、工艺流程清理模板一模板上画线一绑板下部受力钢筋T机电管线安装T设马凳筋T绑上层钢筋T验收T浇筑碎本工工程地上主体板厚为100mms12Omm、150
7、mm、160mmo(1)清扫模板上刨花、碎木、电线管等杂物。用粉笔在模板上画好主筋，分布筋间距。(2)画好间距，先摆受力钢筋，后放分布筋、预埋件、电线管、预留孔等及时配合安装。(3)钢筋搭接长度、位置要符合施工规范及图纸设计要求。(4)绑扎一般用八字扣，除外围两根筋的相交点全部绑扎外，其余各点可隔点交错绑扎(或全部绑扎)。如板为双层钢筋，两层筋之间须加钢筋马凳以确保上部钢筋的位置。为确保上部钢筋的位置，在两层钢筋间加设马凳铁间距800mm。h二楼板设计厚度一上下保护层一上层双向钢筋直径一下层单向钢筋直径。(5)绑扎负弯矩钢筋，每个扣均要绑扎。绑扎时在负弯矩筋端部拉通长线进行就位绑扎,保证钢筋端
8、部平齐,在同一条直线上。楼板钢筋保护层采用混凝土垫块间距800mm呈梅花型布置。2,混凝土现浇顶板钢筋的技术要求：(1)板的底部钢筋，短跨钢筋放下排，长跨钢筋放上排，并尽可能沿板跨方向连跨通长配置。板面钢筋在角部相交时，短跨钢筋放在上排，长跨钢筋放在下排。底部钢筋需要截断时断点应设在支座处。(2)当板底与梁底平时，板的下部钢筋伸入梁内，并置于梁下部第一排纵向钢筋之上。(3)板上孔洞除结施图已标注的大洞外，尚应配合各专业图预留，当孔洞尺寸不大于300时，钢筋绕过洞口，参照图集16G101-1第110页;孔洞尺寸大于300小于1000时，应按参照16G101-1图集第Ill页，采取洞边加强措施。(
9、4)水、电管道井范围内待设备安装完毕后封板，梁(墙)中预留钢筋。钢筋直径、间距详各层结构平面图。(5)楼面板负筋的架立筋采用一级钢6.5200；分布筋采用一级钢6.5200(板厚100mm)、一级钢6.5(5)180(板厚IlO120mm）、一级钢6.5150（板厚130140mm）、级钢8200（板厚150160mm）;屋面板无负筋范围均应设置一级钢6.5200（双向）分布钢筋与板负筋搭接或交错连通。（6）当板短向跨度3m时,模板应按跨度的23%。起拱。（7）填充墙下无梁时，应在板中增设2根三级钢12通长钢筋（置于板底），两端锚入支座Lao05、楼梯钢筋绑扎铺设楼梯底模T画位置线一绑平台梁主
10、筋T绑踏步板及平台板主筋一绑分布筋一绑踏步筋一安装踏步板侧模T验收一浇筑碎在楼梯段底模上画主筋和分布筋的位置线。根据设计图纸主筋、分布筋的方向，先绑扎主筋后绑扎分布筋,每个交点均匀。06、剪力墙钢筋绑扎本工程地下室外墙厚度为250mmo1）施工工艺流程：修整预留钢筋T绑扎垂直梯子铁一绑扎垂直钢筋一绑扎定位横筋（梯子铁）一按照梯子铁的分档绑扎横筋一挂绑拉钩一挂绑垫块2）本工程剪力墙均为双排双向钢筋，双排钢筋间用拉筋呈梅花形拉接（拉筋间距详见结构设计总说明）。地下室外墙采用机械连接，地上部分仍采用搭界连接，在同一截面钢筋接头的面积小于钢筋总面积的50%,竖向筋相邻接头中心位置应错开35d,水平筋相
11、邻接头端头位置间距应不小于500mm,墙竖筋横筋起步筋距节点边50mmo地下室外墙在两层钢筋间设置撑铁，以固定钢筋间距,撑铁用直径12mm的钢筋制作，长度等于两层网片的净距。剪力墙连系梁上、下纵向钢筋伸入墙内的锚固长度不得小于设计要求及施工规范。3）绑扎前要将顶板断面的软弱层剔凿完成，钢筋上的水泥浆用钢丝刷刷净才可进行绑扎施工。剪力墙水平钢筋在两端头、转角、十字节点、连梁等部位的锚固长度及洞口周边的加固筋要符合规范要求（抱肩）。对人防（支座）部分的墙体钢筋及洞口加筋必须按图纸要求做好，保证人防抗冲击波的能力。4）对于剪力墙与楼梯休息平台、空调板、外飘窗板及坡道板面的预留钢筋要按标高统一放置，与
12、墙立筋及水平筋绑好，并与墙面保持平行，预留钢筋锚固长度符合设计及规范要求。由工长、质量员验收合格后，方可先合靠近预留筋一侧的模板。合模时随时观测预留筋位置是否移动，若出现位移应立即派人隔着墙筋在另一侧修整好后,才可合另一侧模板进行固定。5)剪力墙与框架柱连接处的剪力墙水平筋要按构造要求锚固到框架柱内。6)混凝土施工时要留有钢筋工看守，对移位钢筋及时调整，以保证钢筋的位置准确、无偏移。6、部分墙体钢筋节点构造做法见图集说明。7、垫块：垫块使用要符合施工规范要求，其厚度要满足规范中钢筋混凝土保护层厚度，正确使用垫块，确保钢筋保护层厚度。梁、板构件拆模后根据施工试验计划对梁、板构件的钢筋保护层进行试
13、验。8、车库外墙孔洞补强钢筋构造参照16G101-1图集第83页进行设置07、钢筋保护层及技术措施(1)除图中有专门说明外，混凝土结构构件的环境类别的划分详见图集(16GlOLl)第56页,钢筋的混凝土保护层最小厚度如下表：注：保护层厚度不应小于钢筋公称直径，当梁柱中纵向受力钢筋保护层厚度大于40应在混凝土保护层中构件表面10处全面增设4200*200钢筋网片。独立基础、条形基础及地梁的保护层厚度为40mm,地下室及水池、长螺旋桩、人工挖孔桩、桩帽、地梁、承台的保护层厚度为50mmo(2)梁、板中预埋管的混凝土保护层厚度应不小于25mmo(3)各构件中可采用不低于相应混凝土构件强度等级的素混凝
14、土垫块控制主筋保护层厚度。(4)支承防火分区分隔墙的梁及与其有支承关系的梁、防火分区分隔墙顶梁均应采用厚度为30mm的水泥砂浆抹面，防火分区分隔墙的位置详建施各层平面。(5)各构件保护层技术措施1、柱钢筋保护层技术措施保护层采用成品塑料卡，在柱子模板合模之前，按照竖向间距500mm卡在柱角位置,水平方向按照400mm设置。柱子定位筋措施制作方法：采用14二级钢焊接，按照柱子主筋间距焊接卡槽，卡槽应比钢筋直径略大，内径制作尺寸为H-2d-2h（d为柱子主筋直径，h为柱子保护层厚度）。使用说明：柱子定位筋设置在楼板结构标高以上300mm-400mm处，在浇筑梁板佐之前将定位钢筋套在柱子上，绑扎牢固
15、，待楼板混凝土浇筑完毕后取下，周转使用。柱定位筋大样图：2.板钢筋保护层技术措施1）、板筋上铁铺放在专用马凳上，马凳的钢筋直径应确保承受荷载不变形，马凳位于上下铁之间成梅花形布置，马凳与上下铁之间必须绑扎牢固。马凳筋直径取12,间距800mm布置。马凳示意图如图所示：2）、下铁（垫块）板下铁钢筋保护层措施：根据设计及规范要求的混凝土保护厚度,铺设板下排钢筋混凝土垫块，安装筒便，效果良好。3、墙体保护层技术措施（水平、竖向梯子筋）1）、水平梯子筋制作方法：按照混凝土墙体竖向钢筋间距和墙体宽度，采用12或14二级钢焊接。要求梯凳筋两端必须用砂轮切割机切平，与墙同宽焊接在梯架钢筋上，梯架筋间距为H-2dl-2d2-2h（dl为竖向钢筋直径，d2为水平钢筋直径,h墙体保护层厚度），每两根梯凳筋控制一根墙体竖向钢筋，使其不偏位、不跑位。使用说明：用来控制墙体竖向钢筋间距，一般放置在距墙模板上口100mm处，使竖向钢筋置于两梯凳钢筋中间，并与墙体竖向钢筋用绑扎丝绑牢，待混凝土浇筑完毕后拆除出来周转使用。水平梯子筋大样图：2）、竖向梯子筋制作方法：梯架钢筋与墙竖向钢筋同规格、同牌号，要求2根梯架钢筋一长T豆，留出绑扎搭接接头错开距离L,上中下至少设置3根与墙同宽的梯凳筋（兼做撑筋），两端必须用砂轮切割机切平并涂上防锈漆，其余梯凳筋长度应为H-IOmm（即梯凳筋端头保护层
