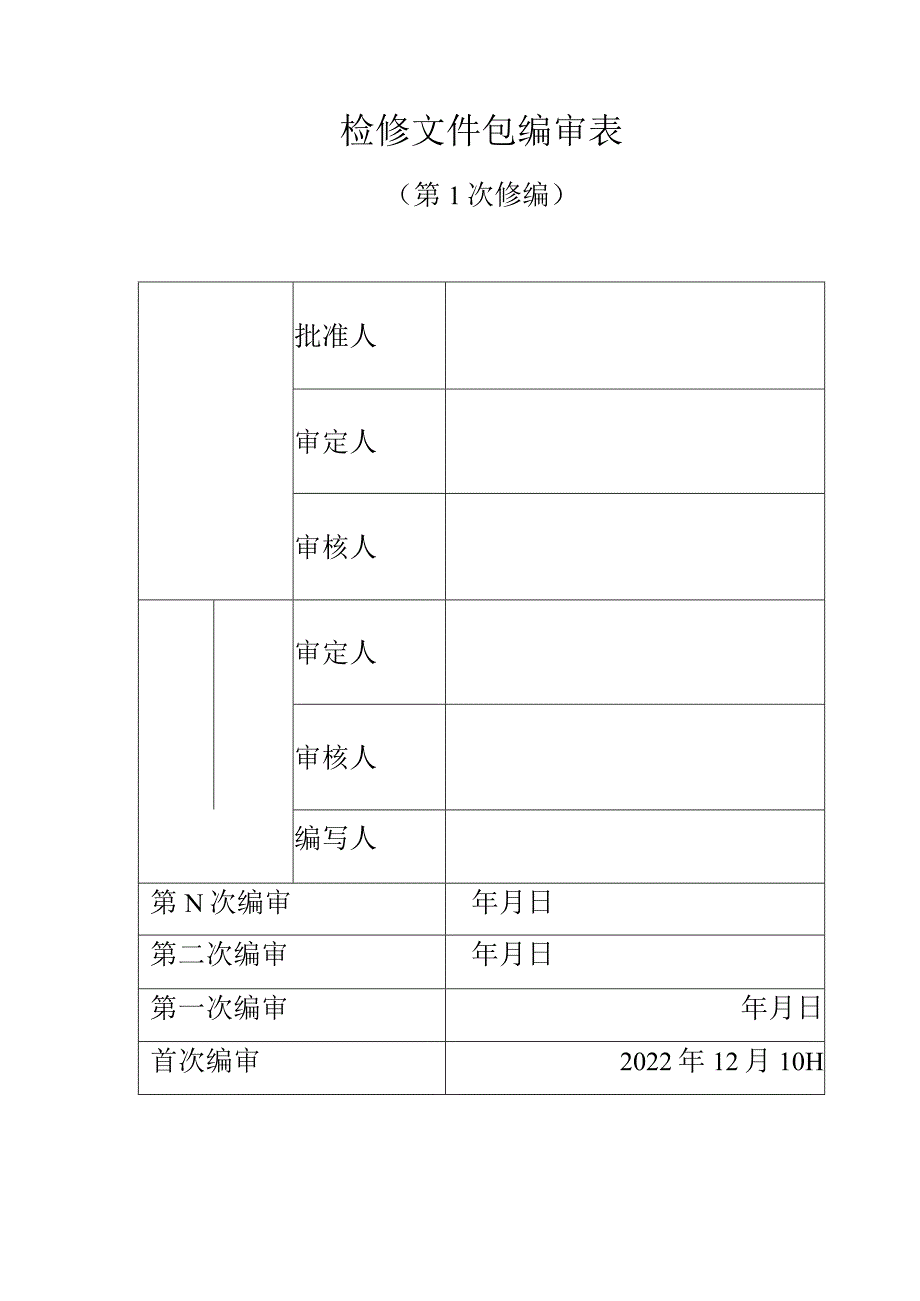

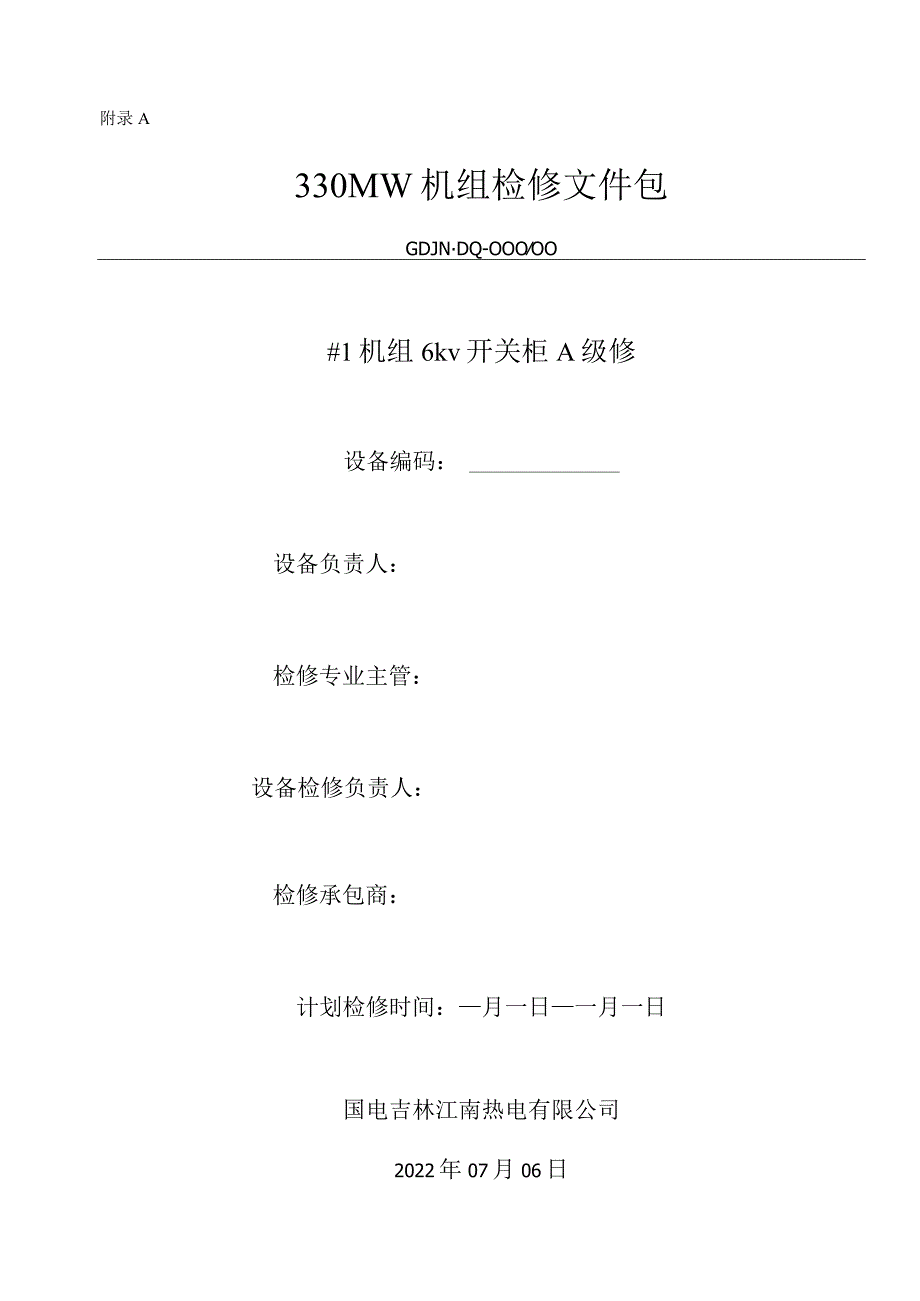

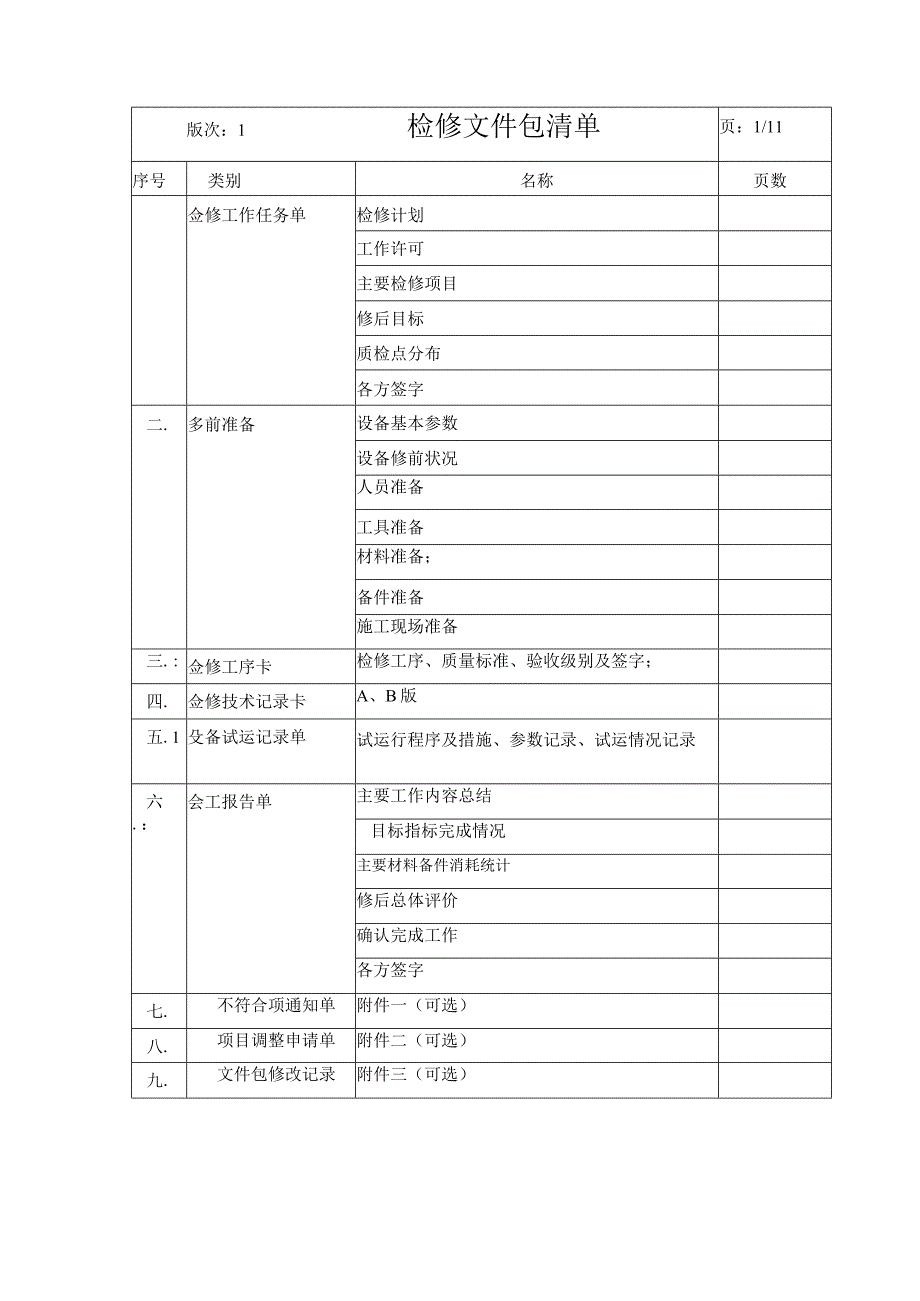

1、附录A330MW机组检修文件包GDJNDQ-OOOOO#1机组6kv开关柜A级修设备编码:设备负责人:检修专业主管:设备检修负责人:检修承包商:计划检修时间:月一日一月一日国电吉林江南热电有限公司2022年07月06日检修文件包编审表(第1次修编)批准人审定人审核人审定人审核人编写人第N次编审年月日第二次编审年月日第一次编审年月日首次编审2022年12月10H版次:1检修文件包清单页:1/11序号类别名称页数佥修工作任务单检修计划工作许可主要检修项目修后目标质检点分布各方签字二.多前准备设备基本参数设备修前状况人员准备工具准备材料准备;备件准备施工现场准备三.:佥修工序卡检修工序、质量标准、验

2、收级别及签字;四.佥修技术记录卡A、B版五.1殳备试运记录单试运行程序及措施、参数记录、试运情况记录六.:会工报告单主要工作内容总结目标指标完成情况主要材料备件消耗统计修后总体评价确认完成工作各方签字七.不符合项通知单附件一(可选)八.项目调整申请单附件二(可选)九.文件包修改记录附件三(可选)版次:第1版一检修JL作仕务单页码:2/11设备名称设备代码检修计划设备检修类别A级检修口B级检修口C级检修口其它计划工作时间年月日至年月日计划工1主要检修项目1.开关柜体清扫检查2 .主回路绝缘测试3 .分合闸线圈检查4.真空泡的检查5 .触头检查6 .回路接触电阻检查工作许可修后目自口需单独办理工作

3、票口该设备所属系统已办票,不需单独办理工作票 电气第一种工作票口电气第二种工作票口电气继保工作票 热机工作票口仪控工作票 其它工作许可条件口动火工作票口脚手架口拆除保温封堵打开围栏设置安全网口其它质检点分1 .开关绝缘合格2 .开关分合闸正常3 .操作指示正常布W点工序及质检点内容H点工序及质检点内容W-I8H-I11W-215H-216w-317H-319W-418H-421击石12U药必山玷杰马击右右在业土Il-JZJi必&括央目正后南在山土牲出验收人员管、设备部点检员备部点检员和监理甲方:国电吉林江南热电有限公司公司口监理设备部点检长:检修专业主管:监理负责人:版次:第1版二修前准备卡页

4、码:3/11设备基本参数设备修前状况检修前交底(设备运行状况、历次主要检修经验和教训、检修前主要缺陷、)版次:第1版二修前准备卡页码:4/11人员准备序号工作组人员姓名工种检查结果备注1.2.3.4.工具准备序号工器具名称工事:编号检查结果备注1常用工具:套筒扳手、开口扳手、活动扳手(612)、梅花扳手,内六角扳手、毛刷,吸尘器、电源架等常用工具一批2起重工具:JA检验仪器:卡尺、钢尺、塞尺千专用工具:5试验器具:250OV兆欧表,开关回路电阻测试仪,交流耐压试验设备,直流稳压源工作票准备12电气第一种工作票备i3电气第二种工作票4电气继电保护工作票5热机工作票动火工作票版次:第1版二修前准备

5、卡页码:5/11材料准备序号材料名称*1查结果序工;-W4名称检查结果1白布2酒精3导电膏4润滑油5凡士林6备件准备备件名称t立查结果序生,备彳F名称检查结果1合闸线圈Z&分闸线圈4开关门把手S真空泡6熔断器78施工现场准备12施工现场设置围栏及标示牌3施工区域地面铺橡胶垫4带电区域设警示带5版次:第1版二检修工序卡页码:6/11序号检修工序步骤及内容【警告!带电设备挂警示带,防止高电压伤人】工序1、6KV开关柜的清扫检查1.1 验明柜内无电压后方可工作。用吸尘器和毛刷清理干净柜内积尘1.2 检查柜体及柜内各部件 检查负荷侧一次连接触头有无过热或者烧损情况,如有应用细锂或者金相砂纸擦磨修整。

6、用白布蘸清洗剂清抹一次连接触头,再涂上少量凡士林。口检查连接部位是否坚固,转动是否灵便,并在转动轴上加适量润滑油润滑。 检查各接点螺丝是否紧固,用力矩扳手紧固动力电缆接线螺栓。 检查各接线座及电缆接头有无老化及脆裂。 检查各绝缘座及绝缘板是否完好。 检查接地线接触良好。1.3 地刀的清理检查 检查地刀零件完好 检查地刀分合正常,无卡涩现象. 在地刀转动轴上加适量润滑油润滑1.4 柜体加热器的检查清扫加热器外罩灰尘。将二次控制屏加热器控制开关打开“ON”位置,观察加热器应正常发热,加热器指示灯应正常。质量标准质检点签字清洁无尘,无杂物.负荷侧一次连接触头无过热,烧损,变形现象.按规定力矩值进行螺

7、栓规格:力矩值:MlO30M1233M1635M2045地刀分合正常1.5柜门及操作机构Er检查 恒食怛IJ忙于及阳1十四兀好兀似,miJMHE正常、灵便关合,门杆挂钩应能与柜体操作盘M构吻合。 在柜门挂钩上涂少量润滑脂 检查柜体操作机构的零件有无松动及损坏现象。 检查柜体操作机构动作应正常、无卡涩。工序2、6KV小车开关外表的清理、检查 检查开关在断开状态后,清扫小车上的积尘(真空泡及绝缘构架要用干净软布擦拭。) 检查小车绝缘构架外表应完好无损。 检查开关一次插头弹簧应无变形等异常;导电面有无过热或者烧损情况,如有,应用金相砂布细细磨擦,损坏严重则更换。 将一次插头清抹干净,并在触指上涂适量

8、凡士林。 小车车轮在滚动时有不灵便,应进行检查,并加润滑油润滑。工序3、熔断器的检查 用万用表检查各熔断器是否良好,若熔断则应进行更换。 熔断器连接接触应良好。工序4、6KV开关的真空泡检查 检查真空泡外表应完好,玻璃泡应无变黄J等异常现象,(若有变黄现象测应进行耐压试验进一步进行检查)。工序56KV开关绝缘瓷瓶的清洁检查 清扫瓷瓶上灰尘,除去积灰污垢。 检查瓷瓶表面整洁,无裂痕。空泡外表检查完好工序6、分合闸线圈检查 检查分、合闸铁芯固定并牢靠,动作应灵便。 检查铁芯吸合,返回时无卡涩现象。 用万用表测量分、合闸线圈阻值,并做好记录。 如检查分、合闸线圈损坏后,则应重新更换。 线圈电气动作情

9、况的检查:用直流稳压源检验开关分闸动作是否可靠,检验开关在30-60%额定操作电压下操作机构的脱扣是否动作可靠。在80%额定操作电压下合闸线圈的铁芯动作是否灵便。工序7、6KV开关的试验7.1 导电回路接触电阻测量使开关处在合闸位置,直流压降法分别测量每相的导电回路接触电阻。7.2 绝缘电阻测量7.3 2.1主回路对地绝缘电阻 开关处在合闸位置。 将开关外壳可靠接地。 分别在每相中将摇表的火线“L”接触头,地线,E接地进行测量,读取并记录Imin时绝缘电阻值。 试验完毕充分放电。注:在试验某一相时,将其它两相接地。7.2.2断口间绝缘电阻 开关处在分闸位置。 分别在每相中将摇表的火线“L”接上

10、触头,地线“E”接下触头,进行测量,读取并记录Imin时绝缘电阻值。 试验完毕,充分放电。开关在低电压情况下分合闸动作大修后应符合创造厂规定,电流不小于100A用250OV摇表,绝缘电阻应大于100o兆欧耐压先后均要进行W-IW-2W-3【警告!高电压试验保持安全距离,防止高压电伤人】在试验加压过程中,J7.3交流耐压试验无击穿、闪络、7.3.1 主回路对地交流耐压试验现象。 接好试验线,检查接线正确。开关处在合闸位置。 将加压线接至开关的触头。 检查调压器在零位,调节调压器均匀升压至试验电压(32KVAC),持续时间1分钟,降压至零位断开试验电源。7.3.2 断口交流耐压试验(真空泡耐压试验

11、)使开关处在分闸位置,加压线接上触头,下触头及外壳接地。检查调压器在零位,调节调压器均匀升压至试验电压(32KVAC),持续时间1分钟,降压至零位断开试验电源。7.3.3耐压后绝缘电阻的测量绝缘电阻较耐压前不应有明显下降。7.4试验结束 试验结束,拆除试验结线。 拆除开关上下触头的短接线。 拆除联接在外壳上的接地线。工序8、开关静态试验及验收 通知有关验收人员到达现场。 插入试验连片,将开关推到“试验位置,连接试验电源,检查接触器和继电器动作是否正常,开关动作是否正常。 拔开试验连片及试验电源。工序9结束工作 清扫柜体表面,并确认柜内无任何遗留物。 清理工作现场 办理工作票终结手续口作检修交待

12、。K发热等W-4在试验加压过程中,应无击穿、闪络、发热等现象。开关动作正常H-I版次:第1版四检修技木记录卡(八)页码:8/11设备名称设备编号1.耐压前绝缘电阻测试记录:环境温度:相对湿度:%标准值(M)对地绝缘应大于IoOoMC,用250OV兆欧表实测值(M)A-BC地B-AC地C-AB地A相断口B才1断口C断口测量设备及编号验收人员2.回路电阻测试记录:标准值(C)参照厂家标准实测值()A相B相C相测量设备及编号验收人员3,分合闸线圈直流电阻值:标准值(Q)参照厂家标准实测值(C)分闸线圈合闸线圈测量设备及编号验收人员4,交流耐压试验结果主回路对地耐压结果断口耐压结果试验设备验收人员5.耐压后绝缘电阻测试记录:标准值(M)用250OV兆欧表,绝缘电阻较耐压前不应有明显下降实测值(M)A-Be地B-AC地(AB地A相断口B桓断口C相断口测量设
