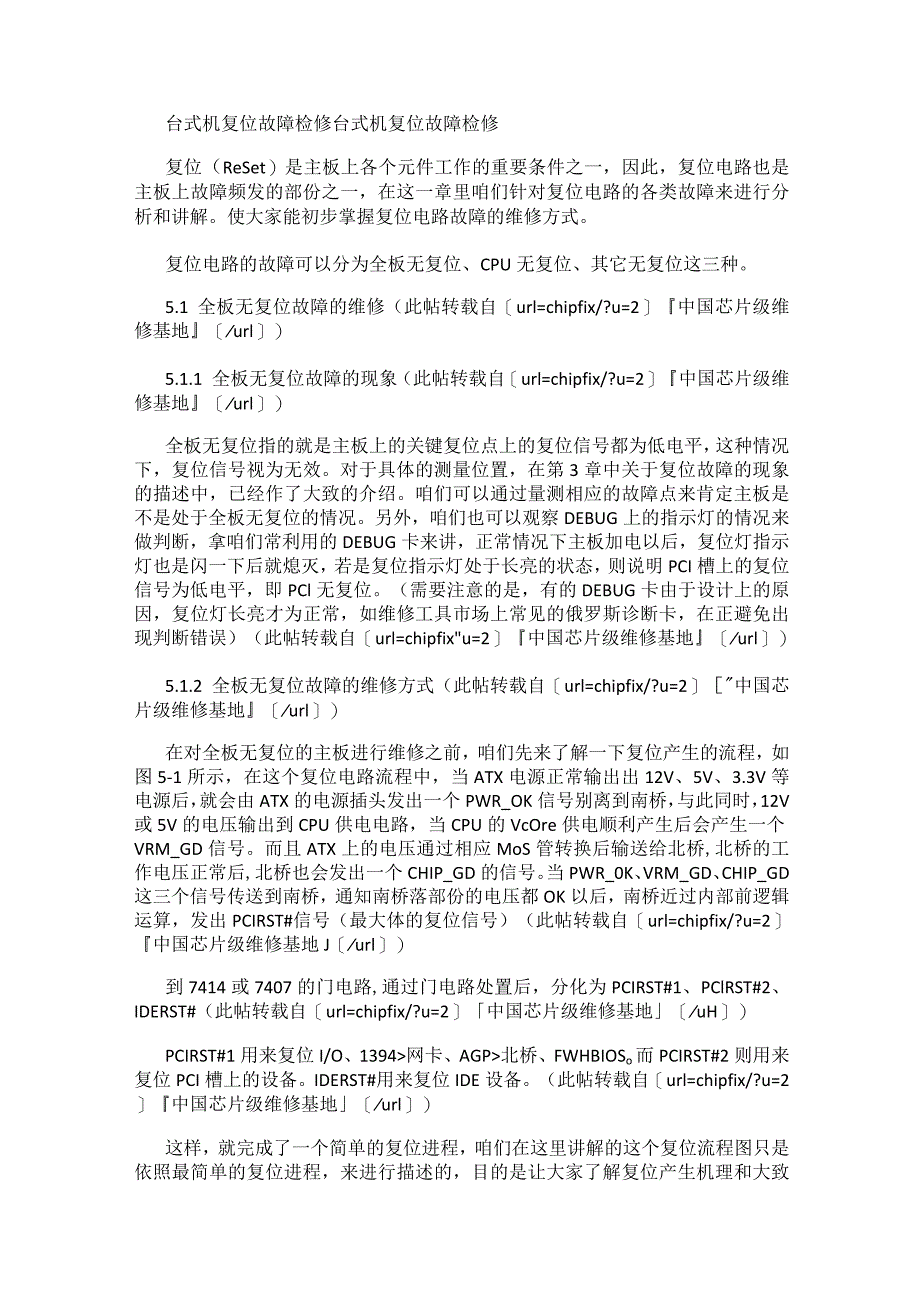

1、台式机复位故障检修台式机复位故障检修复位（ReSet）是主板上各个元件工作的重要条件之一，因此，复位电路也是主板上故障频发的部份之一，在这一章里咱们针对复位电路的各类故障来进行分析和讲解。使大家能初步掌握复位电路故障的维修方式。复位电路的故障可以分为全板无复位、CPU无复位、其它无复位这三种。5.1 全板无复位故障的维修（此帖转载自url=chipfix/?u=2中国芯片级维修基地url）5.1.1 全板无复位故障的现象（此帖转载自url=chipfix/?u=2中国芯片级维修基地url）全板无复位指的就是主板上的关键复位点上的复位信号都为低电平，这种情况下，复位信号视为无效。对于具体的测量位
2、置，在第3章中关于复位故障的现象的描述中，已经作了大致的介绍。咱们可以通过量测相应的故障点来肯定主板是不是处于全板无复位的情况。另外，咱们也可以观察DEBUG上的指示灯的情况来做判断，拿咱们常利用的DEBUG卡来讲，正常情况下主板加电以后，复位灯指示灯也是闪一下后就熄灭，若是复位指示灯处于长亮的状态，则说明PCI槽上的复位信号为低电平，即PCl无复位。（需要注意的是，有的DEBUG卡由于设计上的原因，复位灯长亮才为正常，如维修工具市场上常见的俄罗斯诊断卡，在正避免出现判断错误）（此帖转载自url=chipfixu=2中国芯片级维修基地url）5.1.2 全板无复位故障的维修方式（此帖转载自ur
3、l=chipfix/?u=2中国芯片级维修基地url）在对全板无复位的主板进行维修之前，咱们先来了解一下复位产生的流程，如图5-1所示，在这个复位电路流程中，当ATX电源正常输出出12V、5V、3.3V等电源后，就会由ATX的电源插头发出一个PWR_OK信号别离到南桥，与此同时，12V或5V的电压输出到CPU供电电路，当CPU的VcOre供电顺利产生后会产生一个VRM_GD信号。而且ATX上的电压通过相应MoS管转换后输送给北桥,北桥的工作电压正常后,北桥也会发出一个CHIP_GD的信号。当PWR_0K、VRM_GD、CHIP_GD这三个信号传送到南桥，通知南桥落部份的电压都OK以后，南桥近过
4、内部前逻辑运算，发出PCIRST#信号（最大体的复位信号）（此帖转载自url=chipfix/?u=2中国芯片级维修基地Jurl）到7414或7407的门电路,通过门电路处置后，分化为PCIRST#1、PClRST#2、IDERST#（此帖转载自url=chipfix/?u=2中国芯片级维修基地uH）PCIRST#1用来复位I/O、1394网卡、AGP北桥、FWHBIOSo而PCIRST#2则用来复位PCI槽上的设备。IDERST#用来复位IDE设备。（此帖转载自url=chipfix/?u=2中国芯片级维修基地url）这样，就完成了一个简单的复位进程，咱们在这里讲解的这个复位流程图只是依照最

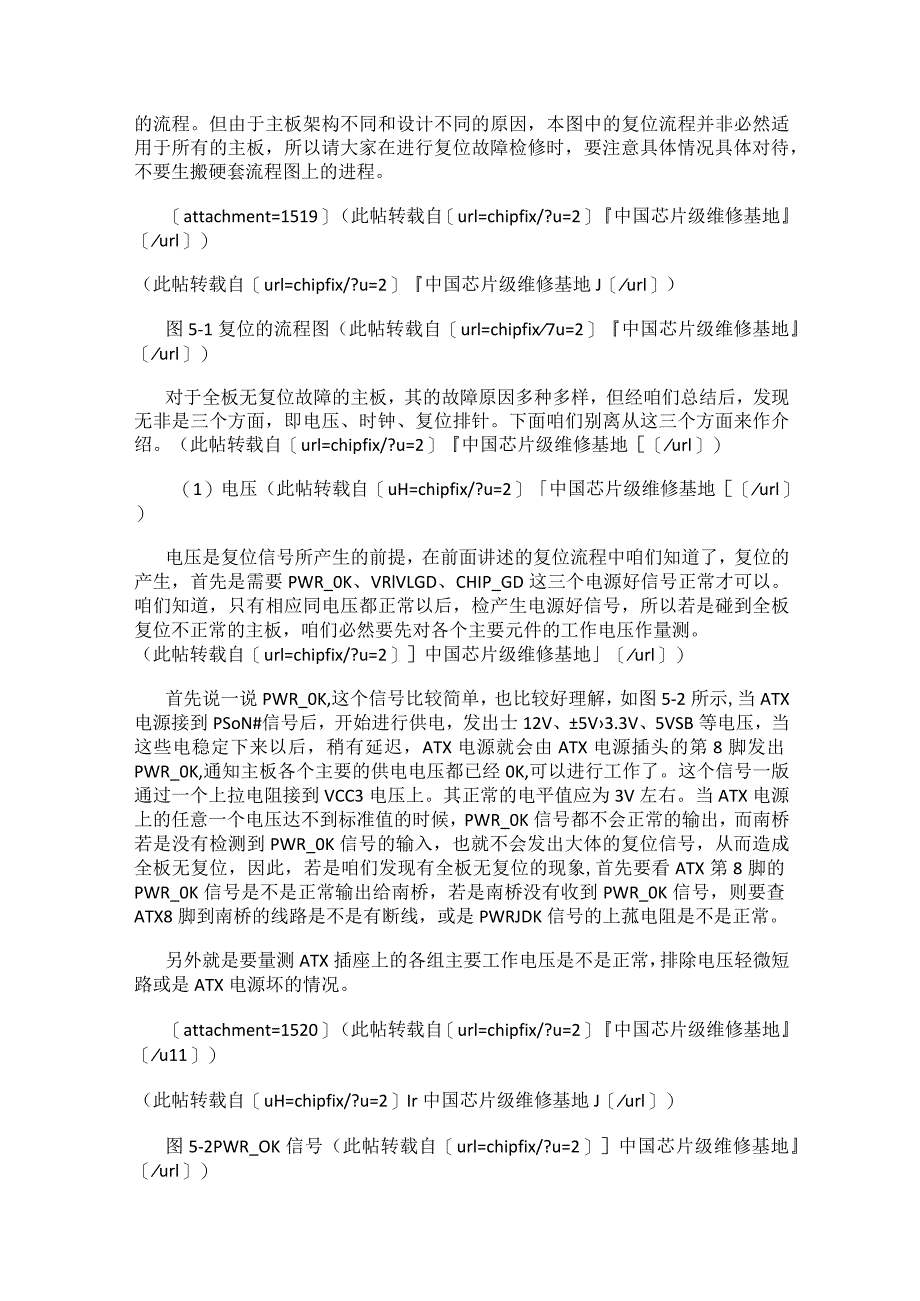

5、简单的复位进程，来进行描述的，目的是让大家了解复位产生机理和大致的流程。但由于主板架构不同和设计不同的原因，本图中的复位流程并非必然适用于所有的主板，所以请大家在进行复位故障检修时，要注意具体情况具体对待，不要生搬硬套流程图上的进程。attachment=1519（此帖转载自url=chipfix/?u=2中国芯片级维修基地url）（此帖转载自url=chipfix/?u=2中国芯片级维修基地Jurl）图5-1复位的流程图（此帖转载自url=chipfix7u=2中国芯片级维修基地url）对于全板无复位故障的主板，其的故障原因多种多样，但经咱们总结后，发现无非是三个方面，即电压、时钟、复位排针
6、。下面咱们别离从这三个方面来作介绍。（此帖转载自url=chipfix/?u=2中国芯片级维修基地url）（1）电压（此帖转载自uH=chipfix/?u=2中国芯片级维修基地url）电压是复位信号所产生的前提，在前面讲述的复位流程中咱们知道了，复位的产生，首先是需要PWR_0K、VRlVLGD、CHIP_GD这三个电源好信号正常才可以。咱们知道，只有相应同电压都正常以后，检产生电源好信号，所以若是碰到全板复位不正常的主板，咱们必然要先对各个主要元件的工作电压作量测。（此帖转载自url=chipfix/?u=2中国芯片级维修基地url）首先说一说PWR_0K,这个信号比较简单，也比较好理解，如
7、图5-2所示,当ATX电源接到PSoN#信号后，开始进行供电，发出士12V、5V3.3V、5VSB等电压，当这些电稳定下来以后，稍有延迟，ATX电源就会由ATX电源插头的第8脚发出PWR_0K,通知主板各个主要的供电电压都已经0K,可以进行工作了。这个信号一版通过一个上拉电阻接到VCC3电压上。其正常的电平值应为3V左右。当ATX电源上的任意一个电压达不到标准值的时候，PWR_0K信号都不会正常的输出，而南桥若是没有检测到PWR_0K信号的输入，也就不会发出大体的复位信号，从而造成全板无复位，因此，若是咱们发现有全板无复位的现象,首先要看ATX第8脚的PWR_0K信号是不是正常输出给南桥，若是
8、南桥没有收到PWR_0K信号，则要查ATX8脚到南桥的线路是不是有断线，或是PWRJDK信号的上菰电阻是不是正常。另外就是要量测ATX插座上的各组主要工作电压是不是正常，排除电压轻微短路或是ATX电源坏的情况。attachment=1520（此帖转载自url=chipfix/?u=2中国芯片级维修基地u11）（此帖转载自uH=chipfix/?u=2Ir中国芯片级维修基地Jurl）图5-2PWR_OK信号（此帖转载自url=chipfix/?u=2中国芯片级维修基地url）接下来讲一下VRM_GD,如图5-3所示，VRM_GD信号是指VRM（VoltageRegulatorModule,电压调
9、节模块）部份的电源好信号，它连接到VCore电压上，对Vcore电压起着监视的作用，当Vcore电压在规定的范围内时，VRM_GD信号为高电平。也就是意味着CPU供电电路方面工作正常，Vcore的电压是正常的。这个信号发给南桥，通知南桥CPU供电电路是OK的。（此帖转载自url=chipfix7u=2Ir中国芯片级维修基地url）若是CPU供电电路工作不正常，则VRM_GD为低电平，即无效状态，南桥若是没有接收到VRM.GD信号，则发出大体董位的要素没有达到，所以也不会发出大体复位信号，造成全板无复位的现象，所以当咱们量测PWR_OK信号正常，而仍是全板无复位的时候，则要注意VRM_GD是不是
10、正确输出，若是没有正确输出，就要查CPU供电电路的工作条件，如VCC供电，VRM_EN信号，VCC_VID信号等，并进行针对性的维修。具体的维修进程咱们将在后面的供电故障电节中作详细介绍。图5-3VRM_GD信号（此帖转载自uH=chipfix/?u=2中国芯片级维修基地url）最后讲一下CHIP_GD信号，如图5-4所示，CHIP_GD信号是指芯片组的电源好信号，也就是说三北桥所需要的各组供电（如1.5V,2.5V等电压）都正常后，北桥在开始工作的时候，会发出一个CHIP.GD信号给南桥，通知南桥北桥的供电已经0K。可以开始工作了。（此帖转载自url=chipfix/?u=2中国芯片级维修基
11、地url）CHIP_GD信号是电压方面最后一个需要注意的地方，一般北桥都需要三组工作电压才可以正常的工作，任意一组的电压若是出现异样或是短路的现象，北桥都不会正常的工作，所以也就发不出CHlP_GD信号。因此，在PWR_GD信号和VRM.GD信号都正常的情况下，若是全板仍无复位，咱们就要量测孔桥的相关供电，以Intel的848P北桥来讲，就需要1.5V、2.5V、Vcore这三组电压。如图5-5所示，咱们可以在北桥表面的贴片电容上量得这三组电压，若是对北桥上的电容的布局不太熟的话，则可以在北桥周边的MOS管上量得相应的电应，一般来讲北桥和AGP共用1.5V的电压、北桥和DDR内存共用2.5V的
12、电压。所以咱们若是找到了AGP和DDR内存的供电，也就可以够找到相应的电压测试点了。（此帖转载自url=chipfix7u=2中国芯片级维修基地url）图5-3VRM_GD信号（此帖转载自uH=chipfix/?u=2中国芯片级维修基地url）最后讲一下CHIP,GD信号，如图5-4所示，CHIP,GD信号是指芯片组的电源好信号，也就是说三北桥所需要的各组供电（如L5V,2.5V等电压）都正常后，北桥在开始工作的时候，会发出一个CHIP_GD信号给南桥，通知南桥北桥的供电已经0K。可以开始工作了。（此帖转载自url=chipfix/?u=2中国芯片级维修基地url）CHIP_GD信号是电压方面
13、最后一个需要注意的地方，一般北桥都需要三组工作电压TF可以正常的工作，任意一组的电压若是出现异样或是短路的现象，北桥都不会正常的工作，所以也就发不出CHlP_GD信号。因此，在PWR_GD信号和VRM.GD信号都正常的情况下，若是全板仍无复位，咱们就要量测品桥的相关供电，以Intel的848P北桥来讲，就需要1.5V、2.5VVcore这三组电压。如图5-5所示，咱们可以在北桥表面的贴片电容上量得这三组电压，若是对北桥上的电容的布局不太熟的话，则可以在北桥周边的MoS管上量得相应的电应，一般来讲北桥和AGP共用1.5V的电压、北桥和DDR内存共用2.5V的电压。所以咱们若是找到了AGP和DDR
14、内存的供电，也就可以够找到相应的电压测试点了。（此帖转载自url=chipfix/?u=2Ir中国芯片级维修基地url）attachment=1522（此帖转载自url=chipfix/?u=2中国芯片级维修基地url）图5-4CHIP_GD信号attachment=1523（此帖转载自url=chipfix/?u=2中国芯片级维修基地url）图5-5北桥电压的量测点（此帖转载自url=chipfix7u=2中国芯片级维修基地url）（2）时钟（此帖转载自url=chipfix/?u=2中国芯片级维修基地url）除电压之外，时钟也是致使全板无复位的重要因素之一，咱们都知道，最大体的PCIRST
