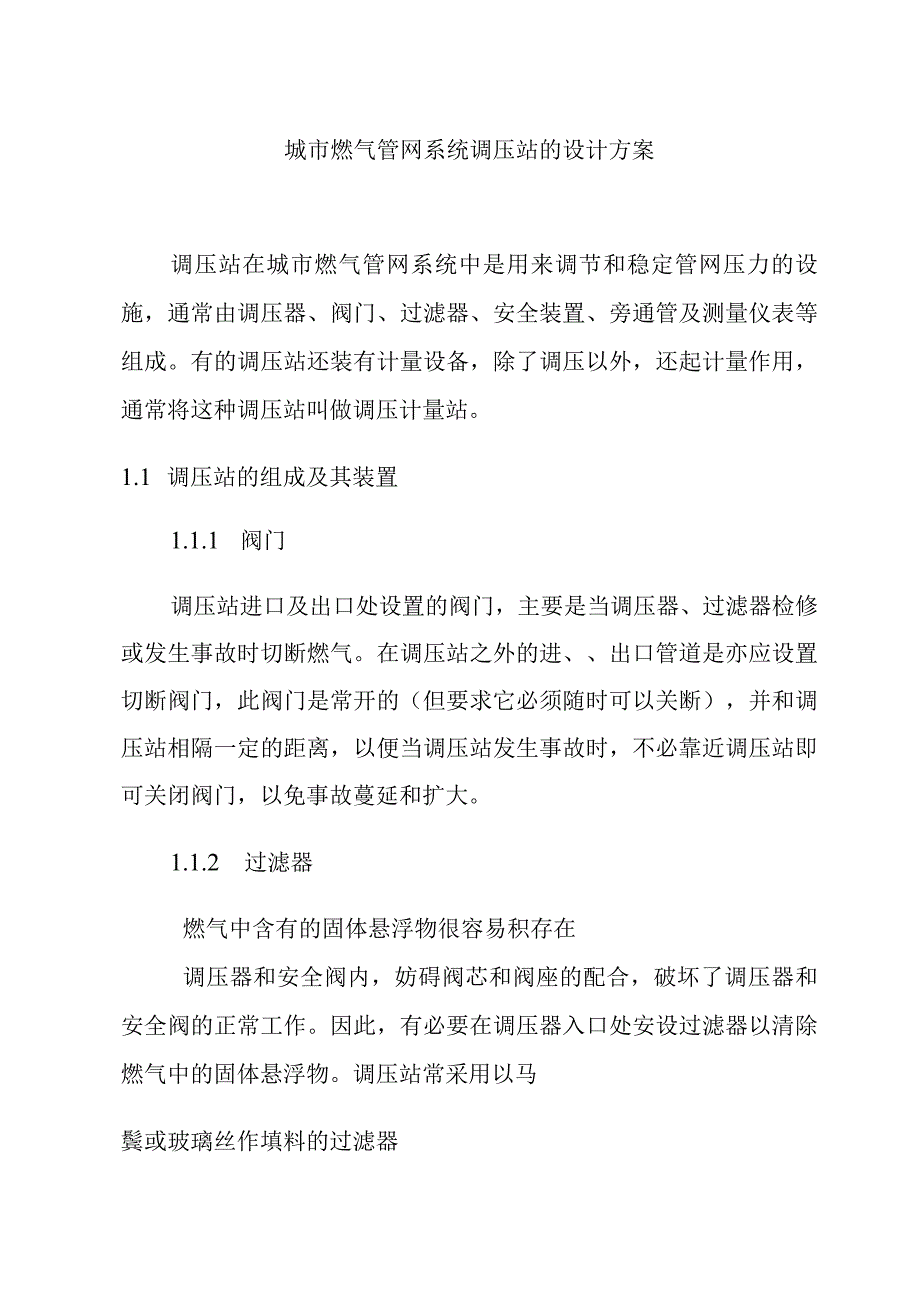

1、城市燃气管网系统调压站的设计方案调压站在城市燃气管网系统中是用来调节和稳定管网压力的设施，通常由调压器、阀门、过滤器、安全装置、旁通管及测量仪表等组成。有的调压站还装有计量设备，除了调压以外，还起计量作用，通常将这种调压站叫做调压计量站。1.1 调压站的组成及其装置1.1.1 阀门调压站进口及出口处设置的阀门，主要是当调压器、过滤器检修或发生事故时切断燃气。在调压站之外的进、出口管道是亦应设置切断阀门，此阀门是常开的（但要求它必须随时可以关断），并和调压站相隔一定的距离，以便当调压站发生事故时，不必靠近调压站即可关闭阀门，以免事故蔓延和扩大。1.1.2 过滤器燃气中含有的固体悬浮物很容易积存在

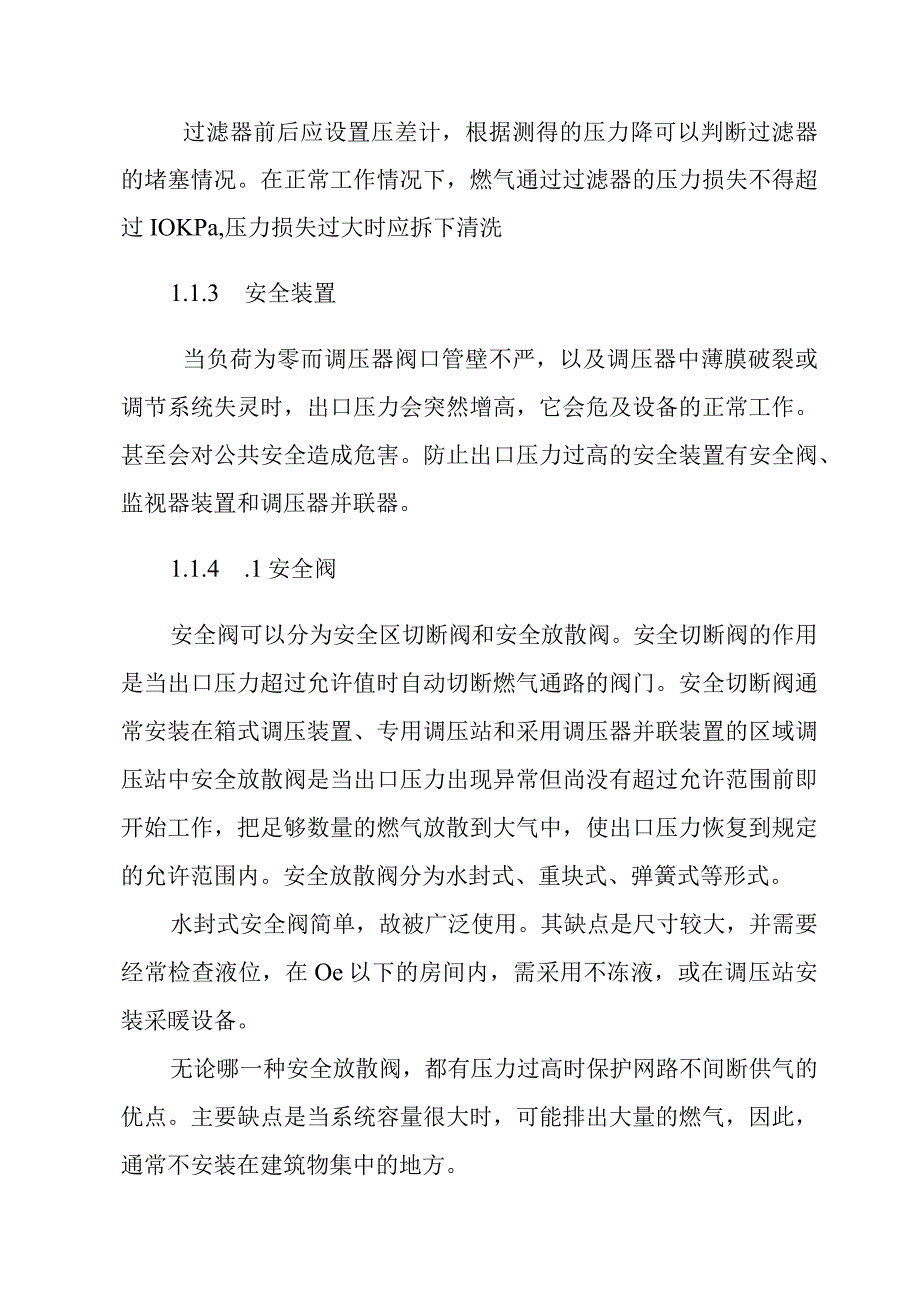

2、调压器和安全阀内，妨碍阀芯和阀座的配合，破坏了调压器和安全阀的正常工作。因此，有必要在调压器入口处安设过滤器以清除燃气中的固体悬浮物。调压站常采用以马鬓或玻璃丝作填料的过滤器过滤器前后应设置压差计，根据测得的压力降可以判断过滤器的堵塞情况。在正常工作情况下，燃气通过过滤器的压力损失不得超过IOKPa,压力损失过大时应拆下清洗1.1.3 安全装置当负荷为零而调压器阀口管壁不严，以及调压器中薄膜破裂或调节系统失灵时，出口压力会突然增高，它会危及设备的正常工作。甚至会对公共安全造成危害。防止出口压力过高的安全装置有安全阀、监视器装置和调压器并联器。1.1.4 .1安全阀安全阀可以分为安全区切断阀和安
3、全放散阀。安全切断阀的作用是当出口压力超过允许值时自动切断燃气通路的阀门。安全切断阀通常安装在箱式调压装置、专用调压站和采用调压器并联装置的区域调压站中安全放散阀是当出口压力出现异常但尚没有超过允许范围前即开始工作，把足够数量的燃气放散到大气中，使出口压力恢复到规定的允许范围内。安全放散阀分为水封式、重块式、弹簧式等形式。水封式安全阀简单，故被广泛使用。其缺点是尺寸较大，并需要经常检查液位，在Oe以下的房间内，需采用不冻液，或在调压站安装采暖设备。无论哪一种安全放散阀，都有压力过高时保护网路不间断供气的优点。主要缺点是当系统容量很大时，可能排出大量的燃气，因此，通常不安装在建筑物集中的地方。1

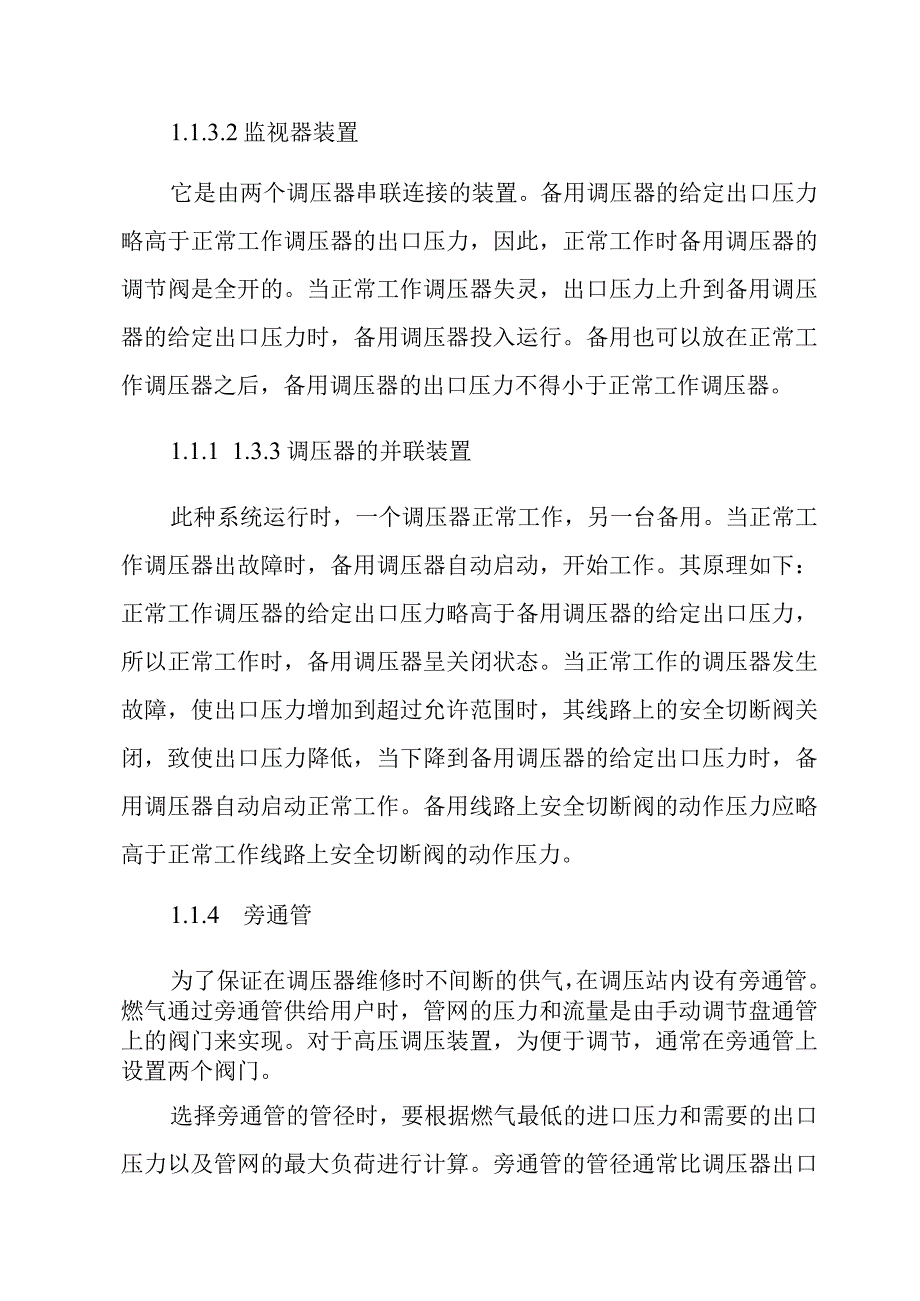

4、.1.3.2监视器装置它是由两个调压器串联连接的装置。备用调压器的给定出口压力略高于正常工作调压器的出口压力，因此，正常工作时备用调压器的调节阀是全开的。当正常工作调压器失灵，出口压力上升到备用调压器的给定出口压力时，备用调压器投入运行。备用也可以放在正常工作调压器之后，备用调压器的出口压力不得小于正常工作调压器。1.1.1 1.3.3调压器的并联装置此种系统运行时，一个调压器正常工作，另一台备用。当正常工作调压器出故障时，备用调压器自动启动，开始工作。其原理如下：正常工作调压器的给定出口压力略高于备用调压器的给定出口压力，所以正常工作时，备用调压器呈关闭状态。当正常工作的调压器发生故障，使出
5、口压力增加到超过允许范围时，其线路上的安全切断阀关闭，致使出口压力降低，当下降到备用调压器的给定出口压力时，备用调压器自动启动正常工作。备用线路上安全切断阀的动作压力应略高于正常工作线路上安全切断阀的动作压力。1.1.4 旁通管为了保证在调压器维修时不间断的供气，在调压站内设有旁通管。燃气通过旁通管供给用户时，管网的压力和流量是由手动调节盘通管上的阀门来实现。对于高压调压装置，为便于调节，通常在旁通管上设置两个阀门。选择旁通管的管径时，要根据燃气最低的进口压力和需要的出口压力以及管网的最大负荷进行计算。旁通管的管径通常比调压器出口管的管径小23号。1.1.5 测量仪表为了判断调压站中各种装置及
6、设备工作是否正常，需设置各种测量仪表。通常调压器入口安装指示式压力计，出口安装自记式压力计，自动记录调压器出口瞬时压力，以便监视调压器的工作状况。专用调压站通常安装流量计。此外，为了改善管网水力工况，需随着燃气管网用气量改变而使调压站出口压力相应变化，可在调压站内设置孔板或凸轮装置。当调压站产生较大的噪声时，必须有消声装置。当调压站露天设置时，如调压器前后压差较大，还应设防止冻结的加热装置。1.2调压站的分类和及选址按调压站的使用性质、调压作用和建筑形式，可以分为各种不同类型。按使用性质分区域调压站、箱式调压站和专用调压站。按调节压力分高中压调压站、高低压调压站和中低压调压站。按建筑形式分地上
7、调压站和地下调压站。区域调压站通常是布置在地上特设的房屋里。在不产生冻结、保证设备正常运行的前提下，调压器及附属设备（仪表除外）也可以设置在露天（应设围墙）或专门制作的调压柜内。虽然地下调压站不必采暖，不影响城市美观，在城市中选择位置比较容易，但是，地下调压站会给工人操作管理带来许多不便，难于保证调压站内干燥和良好的通风，发生中毒危险的可能性较大。因此，只有当受到地上条件限制，且燃气管道进口压力不大于O.4MPa时，可设置在地下构筑物内。目前一些大城市在繁华地带设置了可以在地面上对调压站内设备进行检修的地下调压装置，运行情况良好，受到了普遍欢迎。但气态液化石油气的调压装置不得设在地下构筑物中。
8、因为液化石油气的密度比空气大，如有漏气不易排出。地上调压站的设置应尽可能避开城市的繁华接到。可设在居民区的街坊内或广场、公园等。调压站应力求布置在负荷中心或接近大用户出。调压站的作用半径，应根据经济比较确定。调压站为二级防火建筑，与周围建筑物之间的安全距离应负荷表Ll的规定。表1.1调压站与周围建筑物之间的水平安全距离（In）建筑形式调压装置入口燃气压力级制距建筑物或构筑物距重要公共建筑物距铁路或电车轨道地上单独建筑l压10.030.015.0高压8.025.012.5中压1.025.010.0中压1.025.010.0地下单独建筑中压5.025.010.0中压5.025.010.0注：1.当
9、调压装置露天设置时，则指距离装置的边缘。2.当达不到上表净距要求时，采取有效措施，可适当缩小净距。1.3调压站的布置调压站内部的布置，要便于管理及维修，设备布置要紧凑，管道及辅助管线力求简短。1.3.1 区域调压站区域调压站通常布置成一字形，有时也可布置成11型及L形。因为城市管网多为环状布置，由某一个调压站所供应的用户数不是固定不变的，因此在区域调压站内不必设置流量计。调压站净高通常为3.23.5m,主要通道的宽度及每两台调压器之间的净距不小于1m。调压站的屋顶应有泄压设施，房门应向外开。调压站应有自然通风和自然采光，通风次数每小时不宜少于两次。室内温度一般不低于0,当燃气为气态液化石油气时
10、，不得低于其露点温度。室内电器设备应采取防爆措施。1.3.2 专用调压站工业企业和公共事业用户的燃烧器通常用气量较大，可以使用较高压力的燃气，因此，这些用户与中压或高压燃气管道连接较为合理。这样不仅可以减轻低压燃气管网的负荷，还可以充分利用燃气本身的压力来引射空气。因此，专用调压站的进出口都可以采用比较高的压力。通常用与燃烧设备毗邻的单独房间作为专用调压站。当进口压力为中压或低压，且只安装一台接管直径小于50mm的调压器时，调压器亦可设在使用燃气的车间角落处。如果设在车间内，应该用栅栏把它隔离起来。并要经常检察调压设备、安全设备是否工作正常。也要经常检查管道的气密性。专用调压站要安装流量计。选
11、用能够关闭严密的单座阀调压器，安全装置应选用安全切断阀。不仅压力过高时要切断燃气通路，压力过低时也要切断燃气通路。这是应为压力过低时可能引起燃烧器熄灭，而使燃气充满燃烧室，形成爆炸气体，当火焰靠近或再次点火时发生事故。1.3.3箱式调压装置当燃气直接由中压管网（或压力较高的低压管网）供给生活用户时，应将燃气压力通过用户调压器直接降至燃具正常工作时的额定压力。这时常将用户调压器装在金属箱中挂在墙上。当箱式调压装置设在密集的楼群中时，安全放散阀可以不用，只用安全切断阀。在北方采暖地区，如果将箱式调压装置放在室外，则燃气必须是干燥的或者要有采暖设施。否则，冬季就会在管道中形成冰塞，影响正常供气。有的城市采用进口的用户调压器，将用户调压器安装在燃气表前的室内管道上运行效果良好，但在规范中尚未明确规定。
