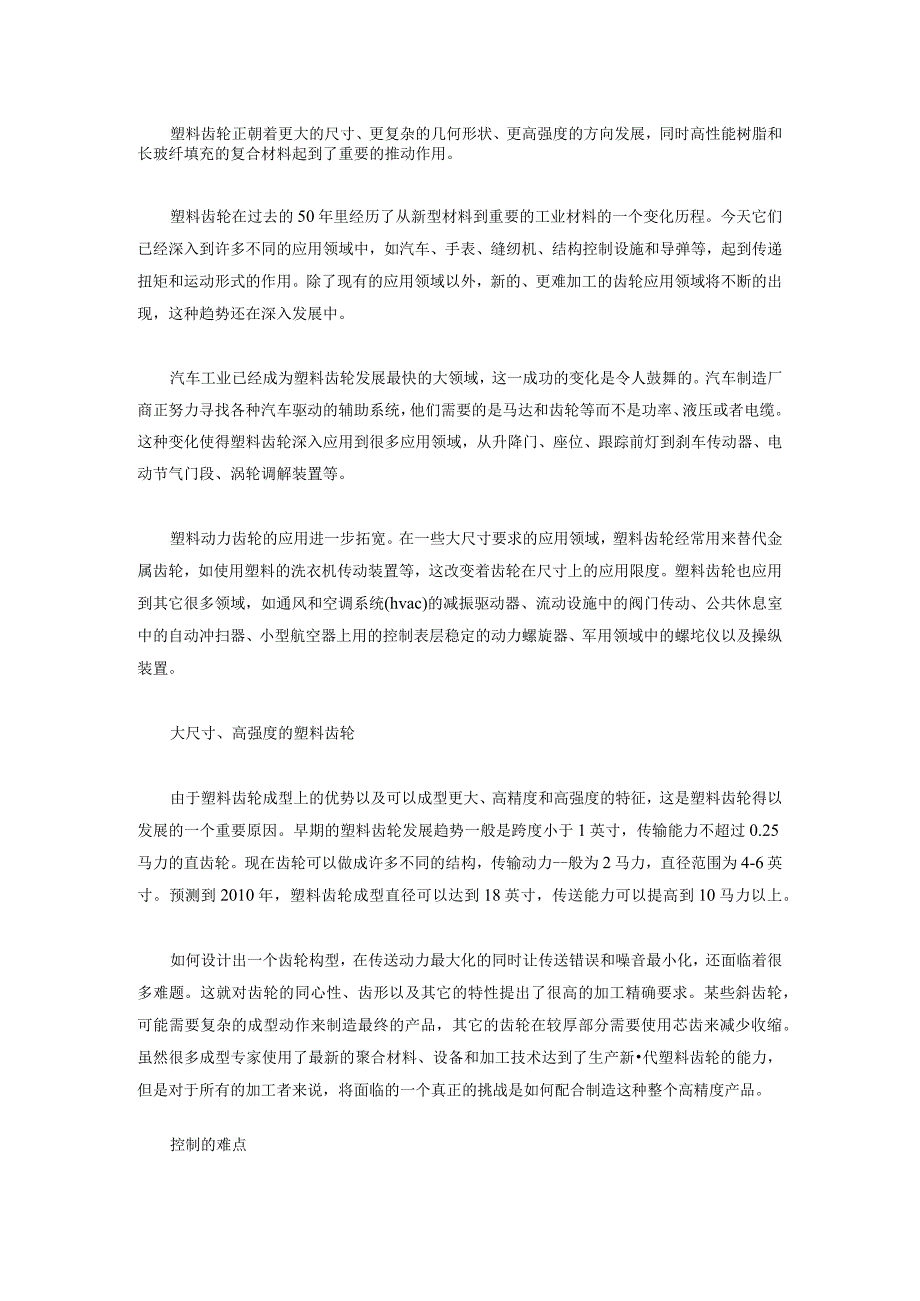

塑料齿轮加工工艺及材料解析.docx_第1页
第1页 / 共5页

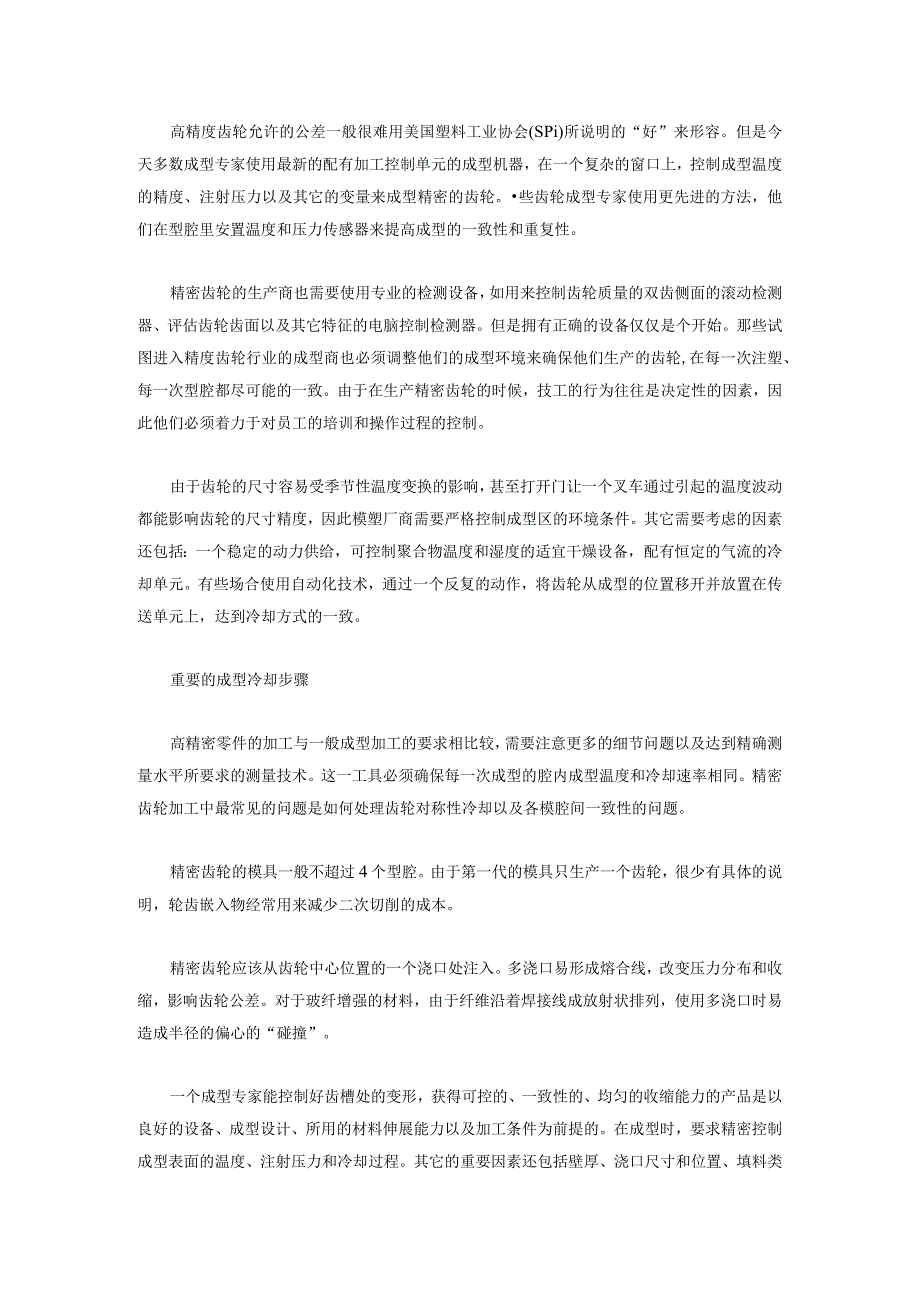

塑料齿轮加工工艺及材料解析.docx_第2页
第2页 / 共5页

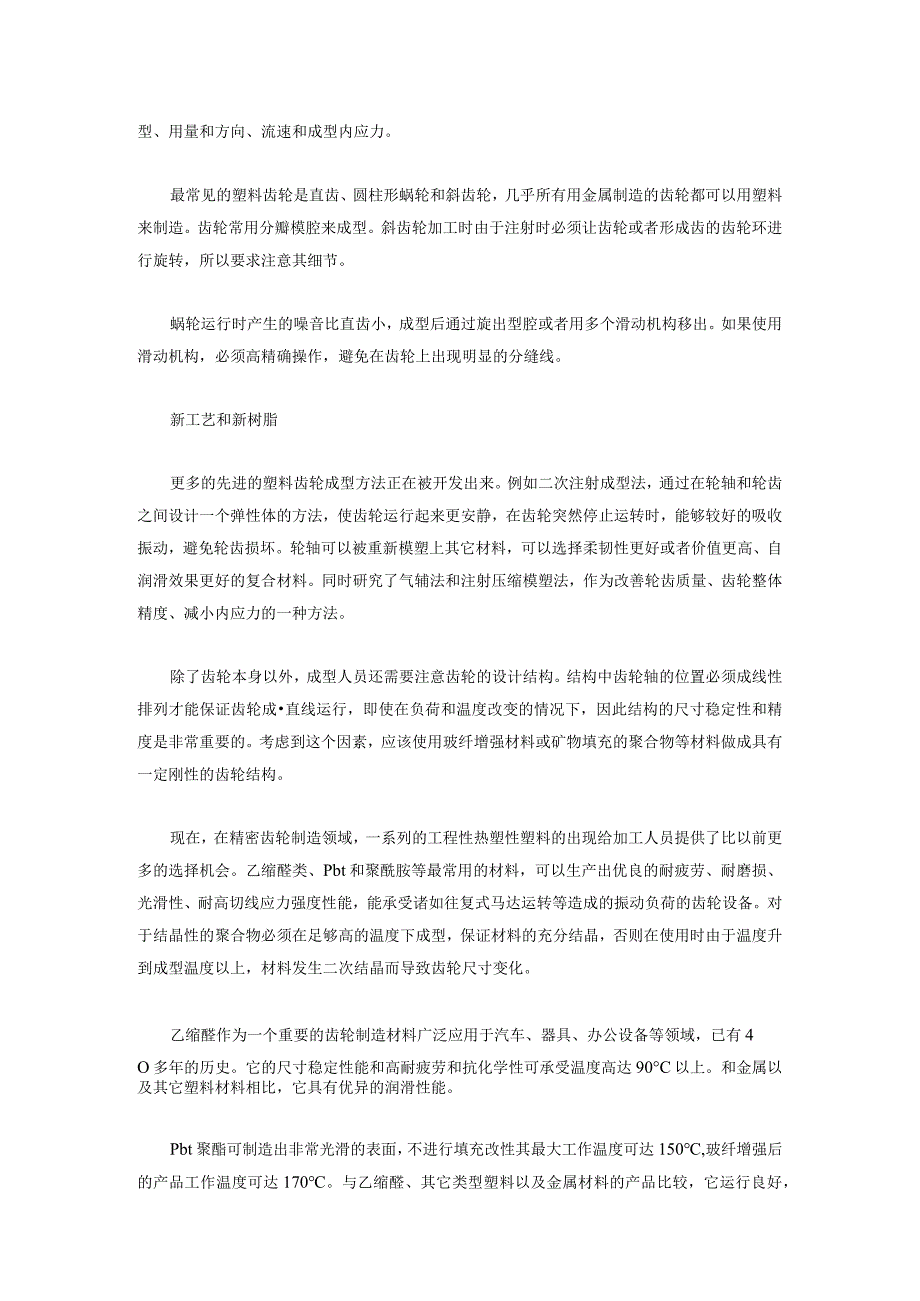

塑料齿轮加工工艺及材料解析.docx_第3页
第3页 / 共5页
塑料齿轮加工工艺及材料解析.docx_第4页
第4页 / 共5页
塑料齿轮加工工艺及材料解析.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《塑料齿轮加工工艺及材料解析.docx》由会员分享,可在线阅读,更多相关《塑料齿轮加工工艺及材料解析.docx(5页珍藏版)》请在第壹文秘上搜索。

1、塑料齿轮正朝着更大的尺寸、更复杂的几何形状、更高强度的方向发展,同时高性能树脂和长玻纤填充的复合材料起到了重要的推动作用。塑料齿轮在过去的50年里经历了从新型材料到重要的工业材料的一个变化历程。今天它们已经深入到许多不同的应用领域中,如汽车、手表、缝纫机、结构控制设施和导弹等,起到传递扭矩和运动形式的作用。除了现有的应用领域以外,新的、更难加工的齿轮应用领域将不断的出现,这种趋势还在深入发展中。汽车工业已经成为塑料齿轮发展最快的大领域,这一成功的变化是令人鼓舞的。汽车制造厂商正努力寻找各种汽车驱动的辅助系统,他们需要的是马达和齿轮等而不是功率、液压或者电缆。这种变化使得塑料齿轮深入应用到很多应

2、用领域,从升降门、座位、跟踪前灯到刹车传动器、电动节气门段、涡轮调解装置等。塑料动力齿轮的应用进一步拓宽。在一些大尺寸要求的应用领域,塑料齿轮经常用来替代金属齿轮,如使用塑料的洗衣机传动装置等,这改变着齿轮在尺寸上的应用限度。塑料齿轮也应用到其它很多领域,如通风和空调系统(hvac)的减振驱动器、流动设施中的阀门传动、公共休息室中的自动冲扫器、小型航空器上用的控制表层稳定的动力螺旋器、军用领域中的螺坨仪以及操纵装置。大尺寸、高强度的塑料齿轮由于塑料齿轮成型上的优势以及可以成型更大、高精度和高强度的特征,这是塑料齿轮得以发展的一个重要原因。早期的塑料齿轮发展趋势一般是跨度小于1英寸,传输能力不超

3、过0.25马力的直齿轮。现在齿轮可以做成许多不同的结构,传输动力-般为2马力,直径范围为4-6英寸。预测到2010年,塑料齿轮成型直径可以达到18英寸,传送能力可以提高到10马力以上。如何设计出一个齿轮构型,在传送动力最大化的同时让传送错误和噪音最小化,还面临着很多难题。这就对齿轮的同心性、齿形以及其它的特性提出了很高的加工精确要求。某些斜齿轮,可能需要复杂的成型动作来制造最终的产品,其它的齿轮在较厚部分需要使用芯齿来减少收缩。虽然很多成型专家使用了最新的聚合材料、设备和加工技术达到了生产新代塑料齿轮的能力,但是对于所有的加工者来说,将面临的一个真正的挑战是如何配合制造这种整个高精度产品。控制

4、的难点高精度齿轮允许的公差一般很难用美国塑料工业协会(SPi)所说明的“好”来形容。但是今天多数成型专家使用最新的配有加工控制单元的成型机器,在一个复杂的窗口上,控制成型温度的精度、注射压力以及其它的变量来成型精密的齿轮。些齿轮成型专家使用更先进的方法,他们在型腔里安置温度和压力传感器来提高成型的一致性和重复性。精密齿轮的生产商也需要使用专业的检测设备,如用来控制齿轮质量的双齿侧面的滚动检测器、评估齿轮齿面以及其它特征的电脑控制检测器。但是拥有正确的设备仅仅是个开始。那些试图进入精度齿轮行业的成型商也必须调整他们的成型环境来确保他们生产的齿轮,在每一次注塑、每一次型腔都尽可能的一致。由于在生产

5、精密齿轮的时候,技工的行为往往是决定性的因素,因此他们必须着力于对员工的培训和操作过程的控制。由于齿轮的尺寸容易受季节性温度变换的影响,甚至打开门让一个叉车通过引起的温度波动都能影响齿轮的尺寸精度,因此模塑厂商需要严格控制成型区的环境条件。其它需要考虑的因素还包括:一个稳定的动力供给,可控制聚合物温度和湿度的适宜干燥设备,配有恒定的气流的冷却单元。有些场合使用自动化技术,通过一个反复的动作,将齿轮从成型的位置移开并放置在传送单元上,达到冷却方式的一致。重要的成型冷却步骤高精密零件的加工与一般成型加工的要求相比较,需要注意更多的细节问题以及达到精确测量水平所要求的测量技术。这一工具必须确保每一次

6、成型的腔内成型温度和冷却速率相同。精密齿轮加工中最常见的问题是如何处理齿轮对称性冷却以及各模腔间一致性的问题。精密齿轮的模具一般不超过4个型腔。由于第一代的模具只生产一个齿轮,很少有具体的说明,轮齿嵌入物经常用来减少二次切削的成本。精密齿轮应该从齿轮中心位置的一个浇口处注入。多浇口易形成熔合线,改变压力分布和收缩,影响齿轮公差。对于玻纤增强的材料,由于纤维沿着焊接线成放射状排列,使用多浇口时易造成半径的偏心的“碰撞”。一个成型专家能控制好齿槽处的变形,获得可控的、一致性的、均匀的收缩能力的产品是以良好的设备、成型设计、所用的材料伸展能力以及加工条件为前提的。在成型时,要求精密控制成型表面的温度

7、、注射压力和冷却过程。其它的重要因素还包括壁厚、浇口尺寸和位置、填料类型、用量和方向、流速和成型内应力。最常见的塑料齿轮是直齿、圆柱形蜗轮和斜齿轮,几乎所有用金属制造的齿轮都可以用塑料来制造。齿轮常用分瓣模腔来成型。斜齿轮加工时由于注射时必须让齿轮或者形成齿的齿轮环进行旋转,所以要求注意其细节。蜗轮运行时产生的噪音比直齿小,成型后通过旋出型腔或者用多个滑动机构移出。如果使用滑动机构,必须高精确操作,避免在齿轮上出现明显的分缝线。新工艺和新树脂更多的先进的塑料齿轮成型方法正在被开发出来。例如二次注射成型法,通过在轮轴和轮齿之间设计一个弹性体的方法,使齿轮运行起来更安静,在齿轮突然停止运转时,能够

8、较好的吸收振动,避免轮齿损坏。轮轴可以被重新模塑上其它材料,可以选择柔韧性更好或者价值更高、自润滑效果更好的复合材料。同时研究了气辅法和注射压缩模塑法,作为改善轮齿质量、齿轮整体精度、减小内应力的一种方法。除了齿轮本身以外,成型人员还需要注意齿轮的设计结构。结构中齿轮轴的位置必须成线性排列才能保证齿轮成直线运行,即使在负荷和温度改变的情况下,因此结构的尺寸稳定性和精度是非常重要的。考虑到这个因素,应该使用玻纤增强材料或矿物填充的聚合物等材料做成具有一定刚性的齿轮结构。现在,在精密齿轮制造领域,一系列的工程性热塑性塑料的出现给加工人员提供了比以前更多的选择机会。乙缩醛类、Pbt和聚酰胺等最常用的

9、材料,可以生产出优良的耐疲劳、耐磨损、光滑性、耐高切线应力强度性能,能承受诸如往复式马达运转等造成的振动负荷的齿轮设备。对于结晶性的聚合物必须在足够高的温度下成型,保证材料的充分结晶,否则在使用时由于温度升到成型温度以上,材料发生二次结晶而导致齿轮尺寸变化。乙缩醛作为一个重要的齿轮制造材料广泛应用于汽车、器具、办公设备等领域,已有4O多年的历史。它的尺寸稳定性能和高耐疲劳和抗化学性可承受温度高达90C以上。和金属以及其它塑料材料相比,它具有优异的润滑性能。Pbt聚酯可制造出非常光滑的表面,不进行填充改性其最大工作温度可达150,玻纤增强后的产品工作温度可达170。与乙缩醛、其它类型塑料以及金属

10、材料的产品比较,它运行良好,经常用于齿轮的结构中。聚酰胺材料,与其它的塑料材料和金属材料比较,具有韧性好和经久耐用的性质,常用于涡轮传动设计和齿轮框架等应用领域。聚酰胺齿轮未填充时运行温度可达150,玻纤增强后的产品工作温度可达175。但是聚酰胺具有吸湿或润滑剂而造成尺寸变化的特征,使得它们不适合用于精密齿轮领域。聚苯硫酸(PPS)的高硬度、尺寸稳定性、耐疲劳和耐化学性能的温度可达到200。它的应用正深入到工作条件要求苛刻的应用领域、汽车业以及其它终端用途等。液晶聚合物(ICP)做成的精密齿轮尺寸稳定性好。它可以忍受高达220C的温度,具有高抗化学性能和低成型收缩变化。使用该材料已经做出齿厚约

11、0066mm的成型齿轮,相当于人头发直径的2/3大小。热塑性弹性体能使齿轮运行更安静,做成的齿轮柔韧性更好,能够很好的吸收冲击负荷。例如,共聚酯类的热塑性弹性体做成的一个低动力、高速的齿轮,当保证足够的尺寸稳定性和硬度的时候,运行时允许出现一些偏差,同时能够降低运行噪音。这样的一个应用例子是窗帘传动器中使用的齿轮。在温度相对较低、腐蚀性化学环境或者高磨损环境中,聚乙烯、聚丙烯和超高分子量聚乙烯等材料也已被用于齿轮生产。也考虑了其它的聚合材料,但在齿轮应用中受到了许多苛刻的限要求限制,例如聚碳酸酯润滑性能、耐化学性和耐疲劳性能不好;abs和IdPe材料通常不能满足精密齿轮的润滑性能、耐疲劳性能、

12、尺寸稳定性以及耐热、抗蠕变等性能要求。这样的聚合物大多数用于常规的、低负荷或者低速运转的齿轮领域。使用塑料齿轮的优势与同等尺寸的塑料齿轮相比,金属齿轮运行良好,温度和湿度变化时的尺寸稳定性好。但是与金属材料相比,塑料在成本、设计、加工和性能上具有很多优势。与金属成型相比,塑料成型的固有的设计自由度保证了更高效的齿轮制造。可以用塑料成型内齿轮、齿轮组、蜗轮等产品,而这很难以一个合理的价格使用金属材料来成型。塑料齿轮应用领域比金属齿轮宽,因此它们推动了齿轮朝着承受更高负荷、传送更大动力的方向发展。塑料齿轮同时也是一种满足低静音运行要求的重要材料,这就要求有高精度、新型齿形和润滑性或柔韧性优异的材料

13、出现。塑料制造的齿轮一般不需要二次加工,所以相对于冲压件和机造件金属齿轮,在成本上保证了50%到90%水平的降低。塑料齿轮比金属齿轮轻、惰性好,可用在金属齿轮易腐蚀、退化的环境中,例如水表和化学设备的控制。和金属齿轮相比,塑料齿轮可以偏转变形来吸收冲击载荷的作用,能较好的分散轴偏斜和错齿造成的局部负荷变化。许多塑料固有的润滑特征使得它们成了打印机、玩具和其它低负荷运转机构的理想齿轮材料,这里不包括润滑剂。除了运行在干燥的环境中,齿轮还可用油脂或油来润滑。材料的增强作用齿轮和结构材料的说明中,应该考虑到纤维和填料对树脂材料性能的重要作用。例如当乙缩醛共聚物填充25%的短玻纤(2mm或更小)的填料后,它的拉伸强度在高温下增大2倍,硬度升3倍。使用长玻纤(10mm或者更小)填料可提高强度、抗蠕变能力、尺寸稳定性、韧性、硬度、磨损性能等以及其它的更多性能。因为可获得需要的硬度、良好的可控热膨胀性能,在大尺寸齿轮和结构应用领域,长玻纤增强材料正成为一种具有吸引力的备选材料。
