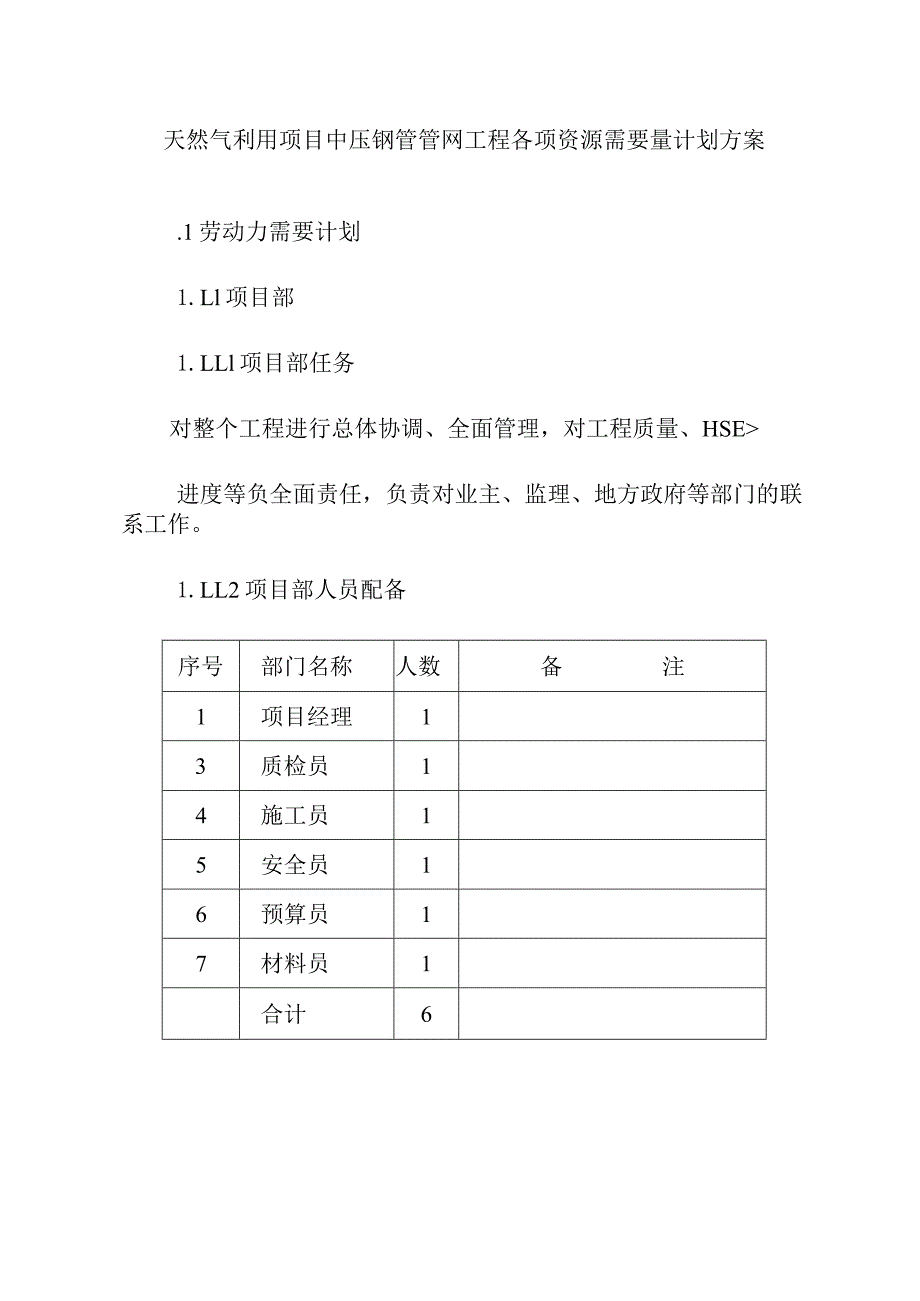

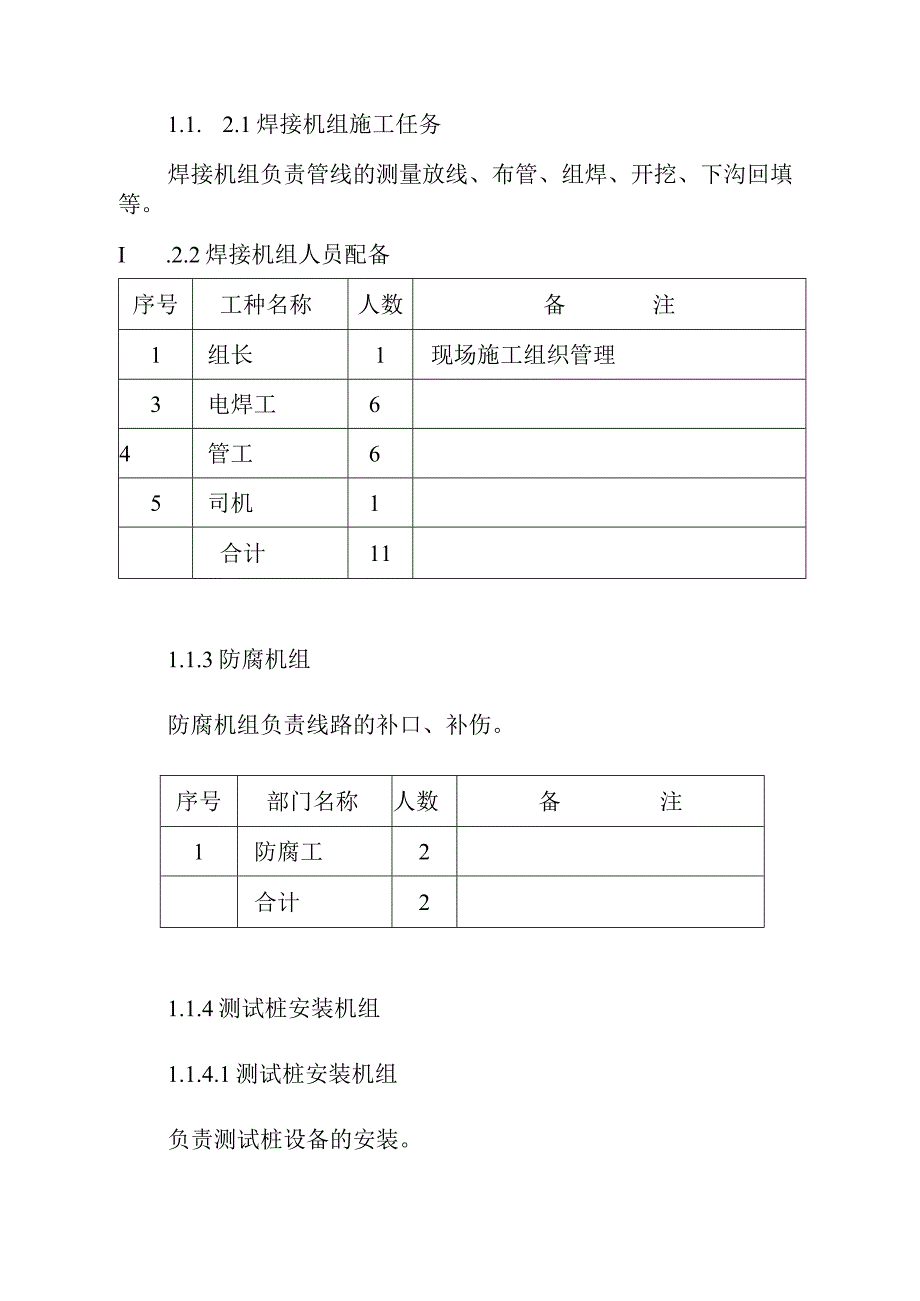

1、天然气利用项目中压钢管管网工程各项资源需要量计划方案.1劳动力需要计划1.Ll项目部1.LLl项目部任务对整个工程进行总体协调、全面管理，对工程质量、HSE进度等负全面责任，负责对业主、监理、地方政府等部门的联系工作。1.LL2项目部人员配备序号部门名称人数备注1项目经理13质检员14施工员15安全员16预算员17材料员1合计61.1. 2.1焊接机组施工任务焊接机组负责管线的测量放线、布管、组焊、开挖、下沟回填等。I .2.2焊接机组人员配备序号工种名称人数备注1组长1现场施工组织管理3电焊工64管工65司机1合计111.1.3防腐机组防腐机组负责线路的补口、补伤。序号部门名称人数备注1防腐

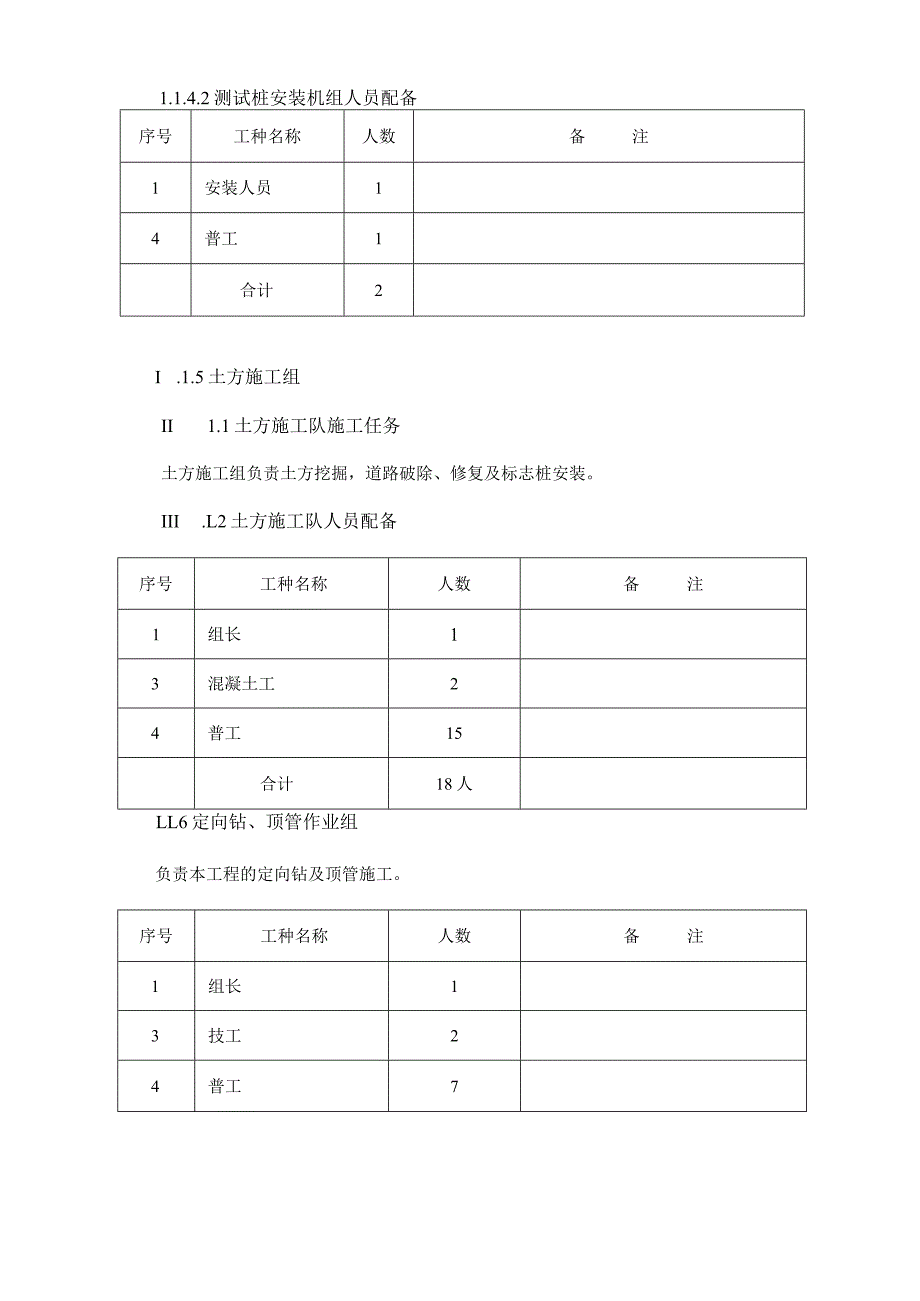

2、工2合计21.1.4测试桩安装机组1.1.4.1测试桩安装机组负责测试桩设备的安装。1.1.4.2测试桩安装机组人员配备序号工种名称人数备注1安装人员14普工1合计2I .1.5土方施工组II 1.1土方施工队施工任务土方施工组负责土方挖掘，道路破除、修复及标志桩安装。III .L2土方施工队人员配备序号工种名称人数备注1组长13混凝土工24普工15合计18人LL6定向钻、顶管作业组负责本工程的定向钻及顶管施工。序号工种名称人数备注1组长13技工24普工7合计10人1.L7人员配备汇总表序号工种名称人数备注1项目部62焊接机组133防腐机组24测试桩组25定向钻、顶管组106土方施工队18合计
3、511.2.主要施工机具、设备、材料需要计划4.2.1.1焊接机组设备、机具序号设备名称规格型号单位数量进场时间备注1发电机15KW台12009.10.202发电机30KW台12009.10.203氢弧焊机ARC400台22009.10.204电焊机W5400台22009.10.205烤箱ZYH-IO&12009.10.20序号设备名称规格型号单位数量进场时间备注6保温桶个42009.10.207切割机12009.10.208手砂轮A62009.10.209起重器个62009.10.2010三角架个42009.10.2011管道对口器个12009.10.2012帐篷套22009.10.2013
4、电源线米6002009.10.2014面罩个42009.10.2015磨光机100mm台42009.10.2016抽水泵22009.10.2017焊条E5015kg1002009.10.2018焊丝GTL-50kg402009.10.2019架管12009.10.2020对接焊机DRJ250A台12009.10.2021全自动电熔焊机DRJ-III12009.10.20序号设备名称规格型号单位数量进场时间备注22PE管切割器12009.10.2023吊车&12009.10.211.2.1.2防腐机组主要设备、机具序号设备名称规格型号单位数量进场时间备注1喷砂设备套42009.10.202点温计
5、只22009.10.203烤把只42009.10.204轻卡台22009.10.201.2.1.3土方组主要设备、机具序号设备名称规格型号单位数量进场时间备注1挖掘机22009.10.202水准仪台12009.10.203小型打夯机台22009.10.20L土方施工方案土方工程1.LI场地平整1）在场地平整之前，施工单位应获得业主书面同意后才能开始。在此前应查清站场内的地下、地上障碍物和植物种类，在清除时需得到业主代表书面同意。2）应保护好不许清除的现有建筑物、地下管道、地下设施等，保护好现有道路、电线杆、围栏等。1.1.2开挖1）沟槽开挖燃气管沟开挖深度，依据其覆土深度：有阀门处及车行道下不
6、小于0.9m,人行道下不少于06m,不设套管穿越段不小于1.Omo土方开挖采用人工或机械（根据现场实际情况而定）。开挖土方前应作土方平衡计算，尽量减少借土和余土倒运。开挖槽底预留值定为IOCnb采用人工清理，根据管道公称直径计算出管沟底的宽度为：LOm。开挖后应该便于管线或者其它设施按施工图纸中的要求下沟就位，且具有足够的宽度，管子在连接和环绕管子回填夯实得到满意。（2）施工时若发现燃气管道与其它地下管线和构筑物相遇应尽量绕开并保证与建筑物基础水平净距不小于1.5m,与电杆水平净距不小于与排水管水平净距不小于1.2m,与其它地下构筑物检查井水平净距不小于L2m,横穿其它地下管道时，应保证垂直净
7、距不小于O.15mo(3)直线沟槽每36m挖一个焊接操作坑，其大小要满足焊接操作需要，用抽水机抽尽坑内积水(4)清沟时，用水平仪控制底坡度，标高差不超过士2cm,中心线偏差不大于5cm,满足设计要求。遇有地下水的沟槽雨季施工时应及时排水，槽底必须无浸泡。(5)沟底应该坚固，足以支撑要安装的管子。如遇到软弱土这种不稳定的材料，按业主要求挖出，用砂石或者其它合适的材料回填，每层压实厚度不超过200mm,压实应达到95%的标准葡氏最大干燥密度。(6)沟底遇到硬土层或者其它无屈服性材料，沟底应该超深开挖，低于管子直径四分之一的距离，但不得小于200mm,超深开挖应该对准管子，比管子外径宽300mm,回
8、填采用一般工程回填的颗粒，压实到95%的标准葡氏最大干燥密度。1.1.3回填1)一般规定在回填筑施工工作开始之前，需得到业主和监理代表的书面同意。(2)结构填充材料必须是清洁、优质的无机料状土，一般工程填充材料必须是清洁优质的料状土或无机低塑粘土。(3)冻结的材料不能用于填充，且填充时也不能在冻结的、有雪覆盖的、湿的或是泥的表面上进行。在环境温度为，5时可以进行填充的夯实。当夯实温度较低时，则应在填充材料冻结前夯实。(4)在挡土墙附近50Omm范围内，必须用人工夯实设备。对有防水要求的结构回填时，应保护好结构防水层不被损坏。(2)管沟回填管子下沟并检验后应立即回填，在回填前只允许有24小时进行
9、连接安装。回填材料应是放置完好，自然无损的土壤。在回填前高于管底四分之一管径的所有临时支撑应除去。(2)首先采用人工回填，每次摊铺厚度不大于150mm,管两边回填要均匀，夯实采用人工或机械锤夯。(3)在用于回填高于管顶300mm的平面上的填充材料内可含有直径小于15Omm的砾石和石子。可采用机械回填，人工摊铺，摊铺厚度同上。(4)在回填夯实完每一层都要接受业主和监理代表的检查，检查合格后方可进行下一层回填。回填土料湿度不够时要加水喷洒，过湿时要晾晒。1.2阀门井砌筑按照设计图纸砌筑阀门井。6.检查与验收6.1 一般规定1）应给业主和监理代表提供必要措施和设施，接受在施工各阶段的对施工材料、工序
10、、结果检查验收。2）各分项、分部、单项工程验收前，应在24小时前以书面报告形式，通知业主及代表进行验收工作。6.2 检查和验收记录1）认真填写各项检查记录，经业主代表和监理代表签字后，按竣工文件存档。2）认真填写各项工程验收记录，经业主代表和监理代表签字后，按竣工文件存档。3）认真做好各分项工程质量评定工作，及时接受业主和监理代表的检查，应及时向业主和监理代表提供各材料的检测报告、工程的试验报告等文件。7. HSE注意事项7.1.1.1 人员上岗前必须进行施工操作安全知识培训，制定施工安全规章制度。详见“HSE”健康、安全环保证措施,安全考试不合格人员禁止上岗。7.1.1.2 施工人员要穿戴好
11、工作服、手套、安全帽，如有毒、灰尘环境还需戴防毒、防尘面罩。7.1.1.3 施工机械、作业现场要设置安全方面的标志，安全标志符合有关权力管理机构的要求。7.1.1.4 安全检查员要定期和不定期检查施工现场安全隐患，如需停工，决对服从安全检查员的指导。7.1.1.5 人员上岗前必须进行施工环保知识培训，制定施工环保规定制度，详见“HSE”健康、安全环保部，环保考试不合格人员禁止上岗。7.1.1.6 施工人员不准乱扔报废的建筑材料，不乱扔一切脏物和杂物。所有垃圾处理方法都要报业主同意后进行。7.1.1.7 施工现场要设置环保标志，标志内容符合有关权力管理机构的要求。7.1.1.8 每天施工完，在收
12、工前都要认真清理附近杂物、脏物，施工材料、施工工具要堆放整齐，做到施工完场地清。3.14管线通球、试压方案3.14. 1通球扫线及试压介质选择3.14.1.1 钢管压管道强度试验采用纯净水作为介质,试验强度为设计压力的1.5倍;严密性试验采用压缩空气,试验压力即为设计压力.3.14.1.2 水源可采用自来水。3. 14.2通球、试压技术方案3.1.1.1 通球、试压工艺流程件水排行河压3.1.1.2 准备工作1）成立通球试压队，编制通球扫线与试压方案。2）将试压方案、水质分析报告（如用自来水则无须此项要求），试压用的管件、阀门及仪表等级证明及有关检验资料报业主及监理审查。3）落实通球扫线、试压
13、所用设备、人员、交通工具、通讯器材及必要的生活、安全保障设施。4）检查整个段落内的所有焊口无损检测是否全部完成，返修是否合格，防腐、补口是否完成。5）组织好抢修人员、设备，以便在试压过程中出现问题时能够及时进行抢修。3.14.2.3管线通球测径1）通球扫线装置安装安装发球筒、注气管道、阀门、质力表及焊接封头，管道另一端安装收球筒。W版M）（yn指针式压55Dn500、PNlOMPa钢制封头环皮碗式清管器2）清管a.通球扫线使用清管器，清管器应比管内径大46%。清管器要有跟踪装置，在清管器装入发球筒前，试验接收、发射机是否正常工作。正常工作后，将机械清管器装入发球筒内，此时，再测试接收、发射机工作情况，并确定清管器位置。发球时，在发球筒的位置放置一个接收机，监视清管器是否发出，在收球筒前100Om放置
