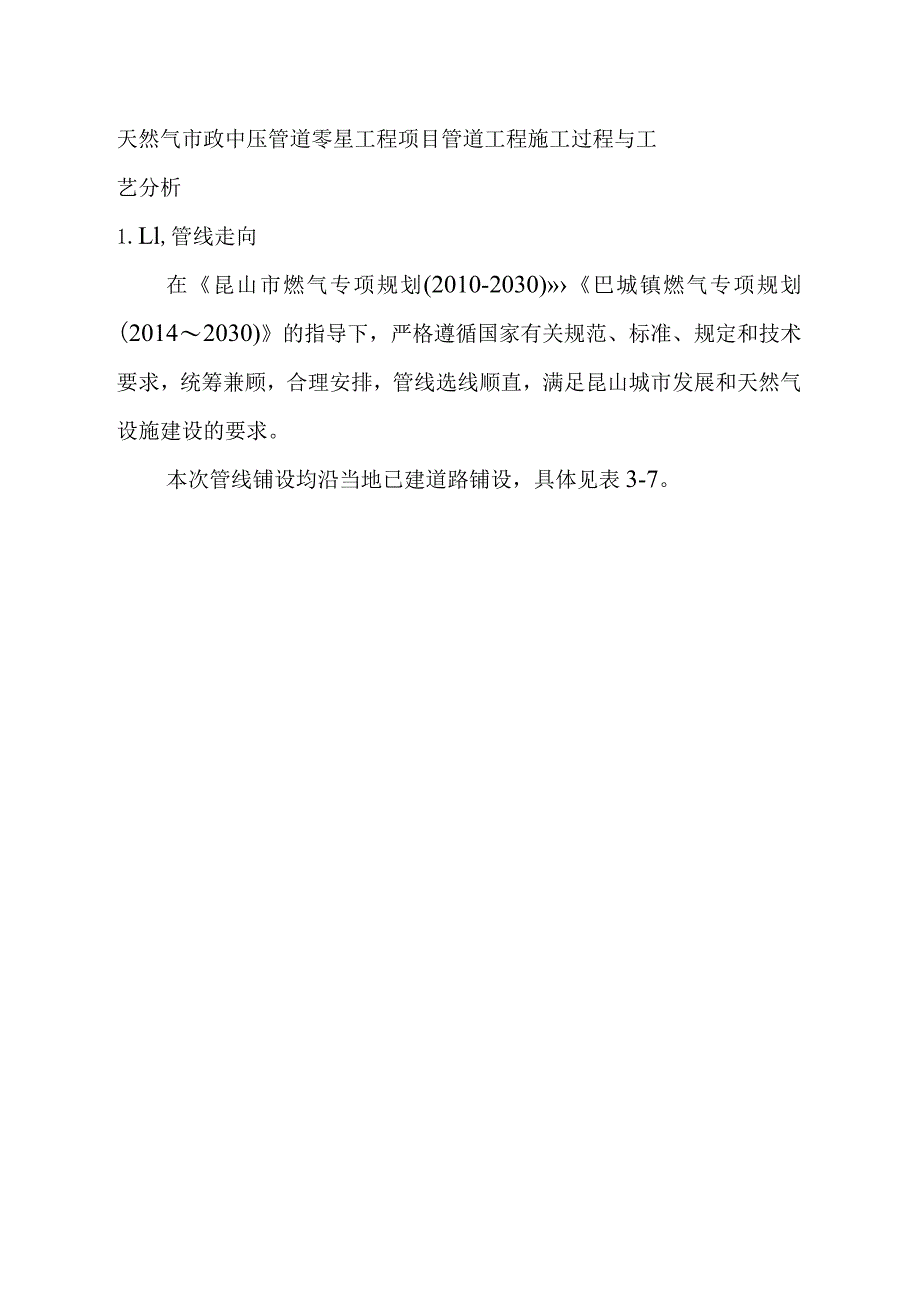

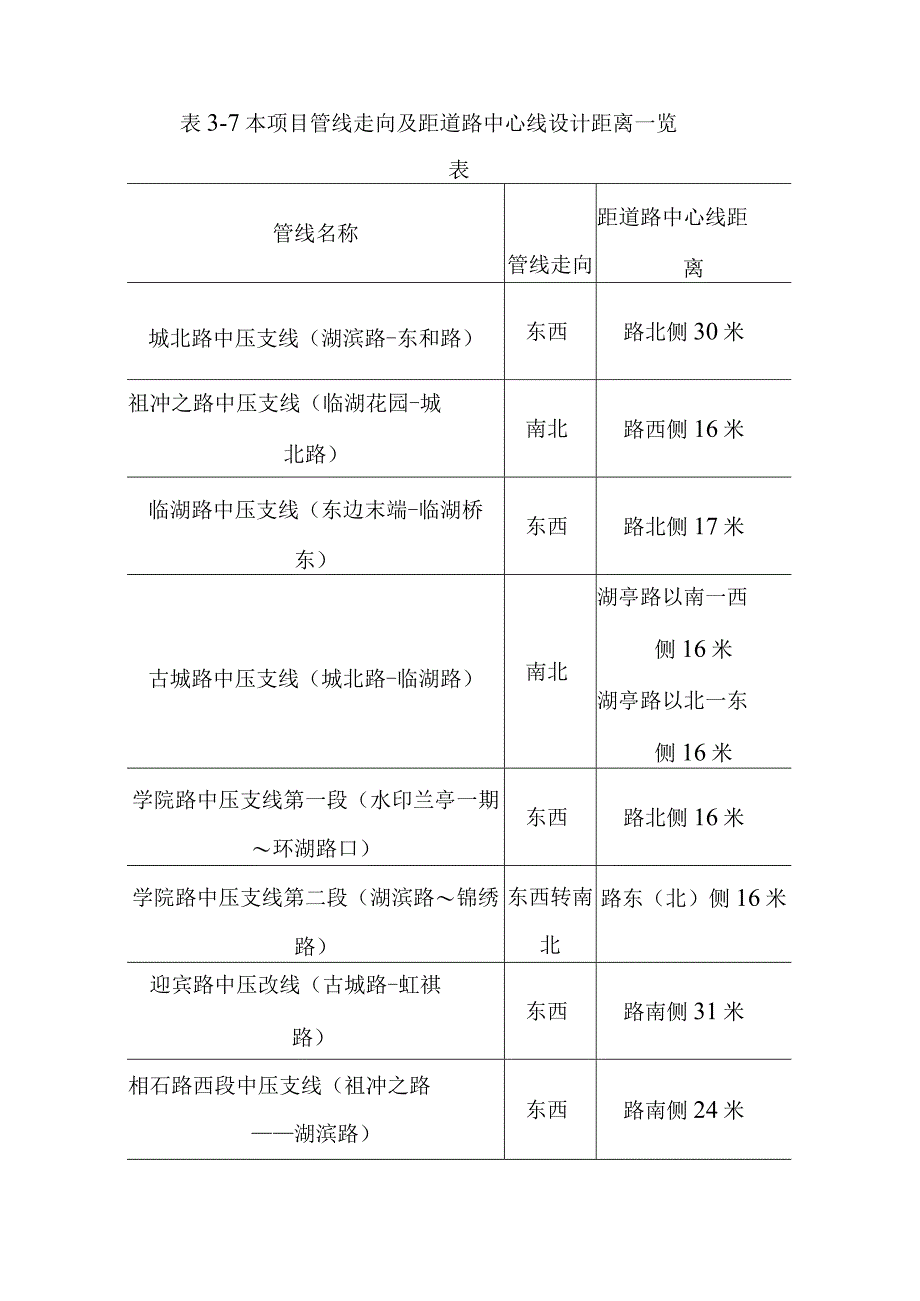

1、天然气市政中压管道零星工程项目管道工程施工过程与工艺分析1.Ll,管线走向在昆山市燃气专项规划(2010-2030)巴城镇燃气专项规划(20142030)的指导下，严格遵循国家有关规范、标准、规定和技术要求，统筹兼顾，合理安排，管线选线顺直，满足昆山城市发展和天然气设施建设的要求。本次管线铺设均沿当地已建道路铺设，具体见表3-7。表3-7本项目管线走向及距道路中心线设计距离一览表管线名称管线走向距道路中心线距离城北路中压支线（湖滨路-东和路）东西路北侧30米祖冲之路中压支线（临湖花园-城北路）南北路西侧16米临湖路中压支线（东边末端-临湖桥东）东西路北侧17米古城路中压支线（城北路-临湖路）南

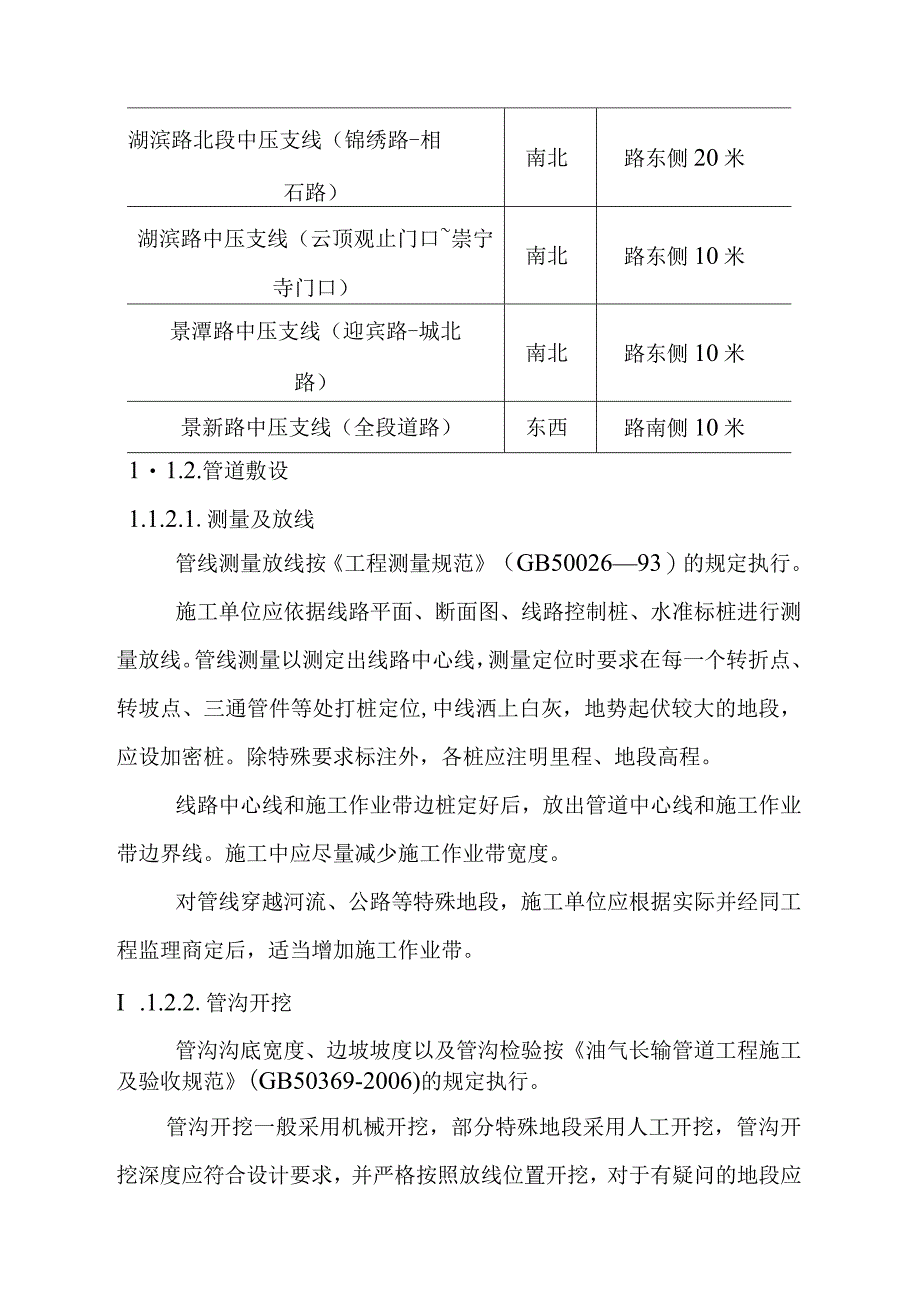

2、北湖亭路以南一西侧16米湖亭路以北一东侧16米学院路中压支线第一段（水印兰亭一期环湖路口）东西路北侧16米学院路中压支线第二段（湖滨路锦绣路）东西转南北路东（北）侧16米迎宾路中压改线（古城路-虹祺路）东西路南侧31米相石路西段中压支线（祖冲之路湖滨路）东西路南侧24米湖滨路北段中压支线（锦绣路-相石路）南北路东侧20米湖滨路中压支线（云顶观止门口崇宁寺门口）南北路东侧10米景潭路中压支线（迎宾路-城北路）南北路东侧10米景新路中压支线（全段道路）东西路南侧10米11.2.管道敷设1.1.2.1.测量及放线管线测量放线按工程测量规范（GB5002693）的规定执行。施工单位应依据线路平面、断面
3、图、线路控制桩、水准标桩进行测量放线。管线测量以测定出线路中心线，测量定位时要求在每一个转折点、转坡点、三通管件等处打桩定位,中线洒上白灰，地势起伏较大的地段，应设加密桩。除特殊要求标注外，各桩应注明里程、地段高程。线路中心线和施工作业带边桩定好后，放出管道中心线和施工作业带边界线。施工中应尽量减少施工作业带宽度。对管线穿越河流、公路等特殊地段，施工单位应根据实际并经同工程监理商定后，适当增加施工作业带。I .1.2.2.管沟开挖管沟沟底宽度、边坡坡度以及管沟检验按油气长输管道工程施工及验收规范(GB50369-2006)的规定执行。管沟开挖一般采用机械开挖，部分特殊地段采用人工开挖，管沟开挖
4、深度应符合设计要求，并严格按照放线位置开挖，对于有疑问的地段应先挖深坑进行核实，开挖时遇到地下障碍，立即通知工程监理，征询处理意见。沟槽开挖成型后应做到沟底平整、平直，沟内无塌方无积水，沟底要按自然放坡，标高与中心线偏差0.2m。开挖管沟时需将弃土堆放在非组焊作业一侧的临时占地边界内，在耕作区开挖管沟时，表层不小于05m深的耕植土应靠边界线堆放，下层土靠近管沟堆放，且堆土坡脚距沟边不小于0.5m。当管道通过陡坎、斜坡时应做好管沟的防水、排水等技术措施，同时根据管道组焊进度适时开挖，尽量缩短管沟开挖于管道下沟的时间间隔，以免管沟积水、塌方。II .2.3.管道布设沟上布管按油气长输管道工程施工及
5、验收规范(GB50369-2006)的规定执行。布管前，施工单位应确认管材规格、数量、防腐等符合设计图纸要求，PE管道的连接只能采用同种牌号、材质的管道和管件，严禁不同牌号、材质的管道、管件相接，管材质量应符合燃气用埋地聚乙烯管材(GB-15558.1)和燃气用埋地聚乙烯管件(GB-15558.2)的规定。管道沿沟摆放时，应平稳地放在地上，清除管道周围的石块等杂物。管道下沟后检查管道坡度，合格后用黄砂回填至管顶15cm,收工前将管头封堵并抬高，防止管道进水。1.1.2.4.管口组对PE管组焊按照聚乙烯燃气管道工程技术规程CJJ63-95进行施工。当管材、管件存放处与施工现场的温差较大时，在焊接
6、前应将管材、管件在施工现场放置一段时间，使其温度接近现场温度，避免两处地方的管材或管件因温差产生的热胀冷缩不同，而影响焊接质量；PE管的热熔焊接使用专门的对接焊机，首先将管子用热熔焊机上配套夹具固定，管头伸出夹具约IOcm,清除管头上的污物，调整两焊接面的同轴度，使其不超过管壁厚的10%；用铳刀铳削连接面，使其与管轴线垂直，连接面的同轴偏差应小于0.5mm；插入电热板，按照规定的时间、温度和压力进行加热，结束后立即抽出电热板，让两焊接面在规定压力下迅速接触，形成均匀凸缘，两焊接端面从离开电热板到互相接触不能超过6秒，防止端面在空气中冷却时间过长而形成氧化层，影响焊接强度。加热结束后，按照规定的
7、时间进行保压冷却，在此期间严禁移动接件或在连接件上施加外力，冷却时间到后才能拆除固定的夹具。112.5.管道下沟与管沟回填管道下沟回填应符合油气长输管道工程施工及验收规范(GB50369-2006)的规定。1)管道下沟管道组装完毕，在业主或监理确认管道组焊、管沟宽度、深度检查合格后，及时分段下沟，管道下沟采用吊管机。施工单位应配置34台吊管机，吊具使用尼龙吊带或橡胶辐轮吊篮，严禁直接使用钢丝绳，起吊点距管道焊缝距离不应小于2m,起吊高度1m,起吊点间距不超过20m。管线弹性敷设段必须整体下沟。管道下沟后，管道应与沟底表面贴实且放到管沟中心位置。如出现管底局部悬空，应用细土填塞,不得出现浅埋。2
8、)管沟回填管道两侧及管顶上0.5m内回填土采用细土回填，不能含有碎石、砖块、垃圾等杂物。当回填部位土质较差时，应铺设15Cm厚的黄砂，回填时也用黄砂回填至管顶上IOCm处,平整后再用细土回填至管顶上50cmo1.1.2.6.管道埋深根据沿线地形、地貌、气象条件，输气管道全线均采用埋地敷设方式，埋深视沿线地质情况和耕作要求确定，土方地段管线最小埋深为1m,特殊地段将根据实际情况加大管顶埋深。管沟底部如有岩石应超挖02m,并回填土至管顶上0.3m,防止外防腐层破坏。在农田地区开挖管沟时，应将表层耕作土和底层生土分层堆放。管沟回填土应高出自然地面0.3mo11.2.7.作业宽度本项目施工作业宽度具体
9、见表3-8o表3-8本项目作业宽度沿线地段施工作业宽度（m）管沟开挖作业带微丘缓岗区14平原区141L2.8石方平衡本项目在建设中土石方量依据各类施工工艺分段进行调配，按照地貌单元及不同施工工艺分别进行平衡。根据初步工程设计计算，产生挖方量约15342m3,开挖土方临时堆放一侧作业带，等管线敷设完毕后，土方回填。区开挖回填后管沟上方留有自然沉降余量（高出地面0.30.5m）,多余土方就近平整；定向钻方式穿越高速、等级公路时，会产生多余土方，该部分多余土方主要为泥土和碎石，用于出入土点的回填，无弃方；阀室设在地形平坦处,回填后多余土方用于相邻管沟堆高。表3-9项目土石方平衡一览表项目挖方量填方量
10、挖方弃土量挖方弃土去向开挖工程1486814028860原管沟堆高定向钻工程4500450出入土点回填球阀井工程241113相邻管沟堆高建设项目施工过程中不设置取弃土场，开挖土方基本在工程范围内平衡，土质基本相当，基本无不利影响。项目位于水源保护区内，工程建设过程管道穿越河流采用定向钻穿越的施工方式，定向钻施工过程中会产生开挖土方及泥浆，禁止泥浆和回填土方进入河道蓝线范围，施工前应向水利主管部门报建。穿越工程1.1.3.1,河流、水塘穿越管道穿越河流的敷设方式取决于河流的地形、水文和地质条件、施工场地和设备，本项目穿越方式均采取定向钻穿越。表3-9本项目河流、水塘穿越工程概况穿越线路名称穿越段
11、位置管径(mm)最大深度（m）穿越长度（m）城北路中压支线（湖滨路-东和路）Al红杨路+池塘2507182A2虹祺路+张家港河*2509550A3池塘+绕城高速*250121100A4祖冲之路+池塘*2508203A5古城路北路+古塘河*2508195A6北尤泾250560A7陆家浜250680A8小河250680祖冲之路中压支线（临湖花园.城北路）Bl杨林塘2508110B2张家港2509150B3景家浜2506120B4洪家潭+景辉路*250580迎宾路中压改线Cl古塘河2506150穿越线路名称穿越段位置管径(mm)最大深度（m）穿越长度（m）（古城路-虹祺路）C2苇城桥250560C3
12、张家港河+虹祺路*2509350相石路西段中压支线（祖冲之路一一湖滨路）Dl小河250440D2小河250440D3张家港河2509300D4池塘+河2507700湖滨路北段中压支线（锦绣路-相石路）El环湖路+池塘*2507190E2小河250450E3沪宜高速+池塘*25010220E4小河250450湖滨路中压支线（云顶观止门口崇宁寺门口）Fl小河250460景潭路中压支线（迎宾路-城北路）Gl洪家潭+景辉路*160680临湖路中压支线（东边末端-临湖Hl朱家浜200550穿越线路名称穿越段位置管径(mm)最大深度（m）穿越长度（m）桥东）古城路中压支线（城北路临湖路）Il张新塘2005
13、7012太平桥200660学院路中压支线第二段（湖滨路锦绣路）Jl小港桥160560J2湖滨桥160560J3小河1160560J4小河2160560总计/5620*注：*号段属于同一处定向钻穿越工段。1.L32公路、道路穿越根据油气输送管道穿越工程设计规范（GB50423-2013）有关规定：管线穿越铁路、高速公路、二级及以上公路时，原则上采用顶管或定向钻方式穿越，同时征得相关管理部门的同意；管线穿越II级以下公路及普通乡间公路时，原则上采用开挖直埋或顶管的方式穿越；穿越公路施工前，必须经公路主管部门同意，制定详细的施工计划，以保证车辆的通行。考虑到区内交通等因数，本项目公路、道路穿越均采用定向穿越工艺进行施工，工程详见表310。表310本项目公路、道路穿越工程概况穿越线路名称穿越段位置管径(mm)最大深度（m）穿越长度（m）城北路中压支线（湖滨路-东和路）湖亭路250460祖冲之路中压支线（临湖花园-城北路）新澄路+湖亭路*2507140迎宾西路250580乐新路250450仁和路250340长宁路250340迎宾路中压改线（古城路-虹祺路）绕城高速2501.5100景潭路250560祖冲之路2507110景潭路中压支线（迎宾路一城北路）京新路160460景新路中压支线（全段道路）景潭路160560祖冲之路1606110临湖路中压支线
