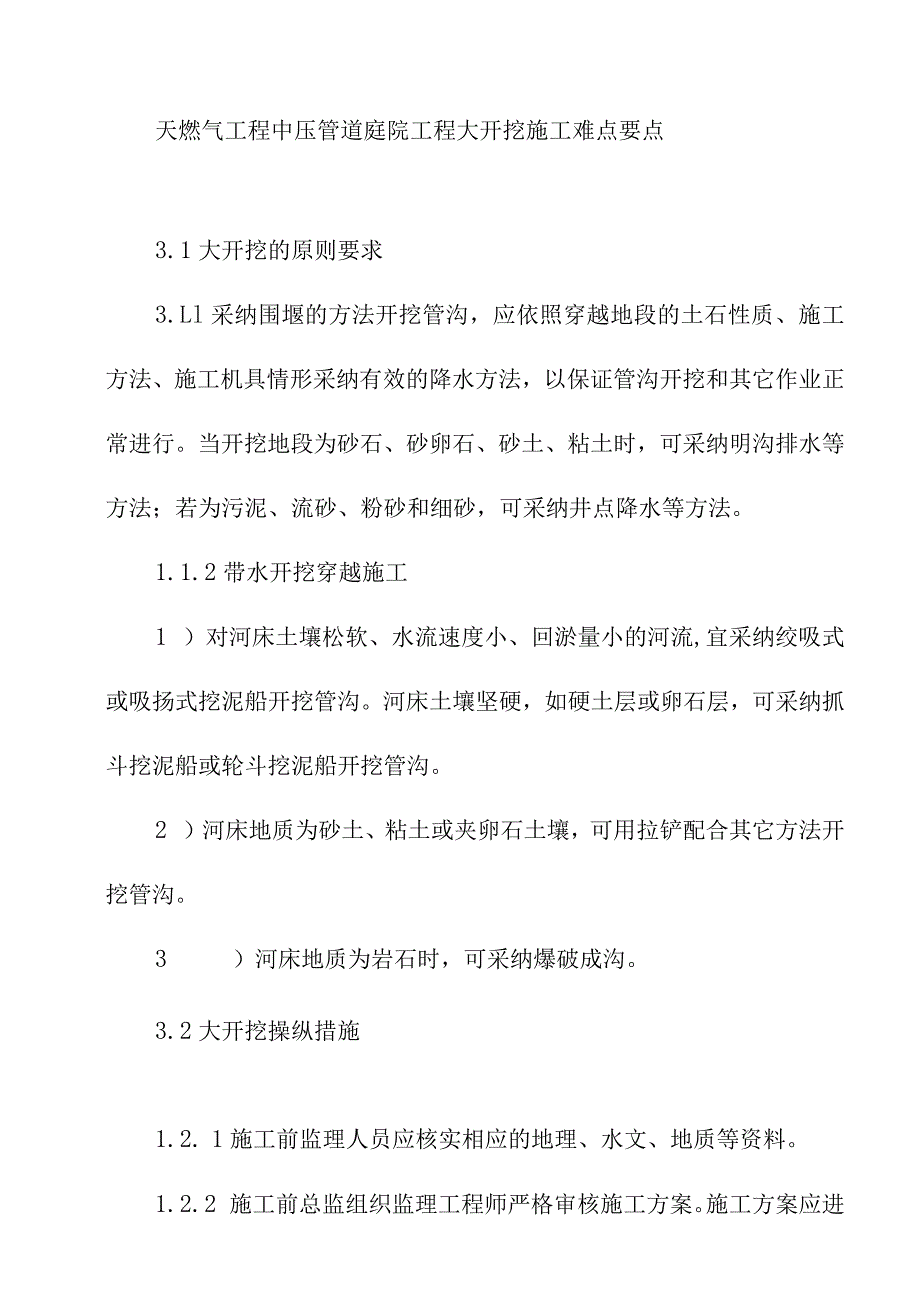

1、天燃气工程中压管道庭院工程大开挖施工难点要点3.1大开挖的原则要求3.Ll采纳围堰的方法开挖管沟，应依照穿越地段的土石性质、施工方法、施工机具情形采纳有效的降水方法，以保证管沟开挖和其它作业正常进行。当开挖地段为砂石、砂卵石、砂土、粘土时，可采纳明沟排水等方法；若为污泥、流砂、粉砂和细砂，可采纳井点降水等方法。1.1.2带水开挖穿越施工1 ）对河床土壤松软、水流速度小、回淤量小的河流,宜采纳绞吸式或吸扬式挖泥船开挖管沟。河床土壤坚硬，如硬土层或卵石层，可采纳抓斗挖泥船或轮斗挖泥船开挖管沟。2 ）河床地质为砂土、粘土或夹卵石土壤，可用拉铲配合其它方法开挖管沟。3 ）河床地质为岩石时，可采纳爆破成

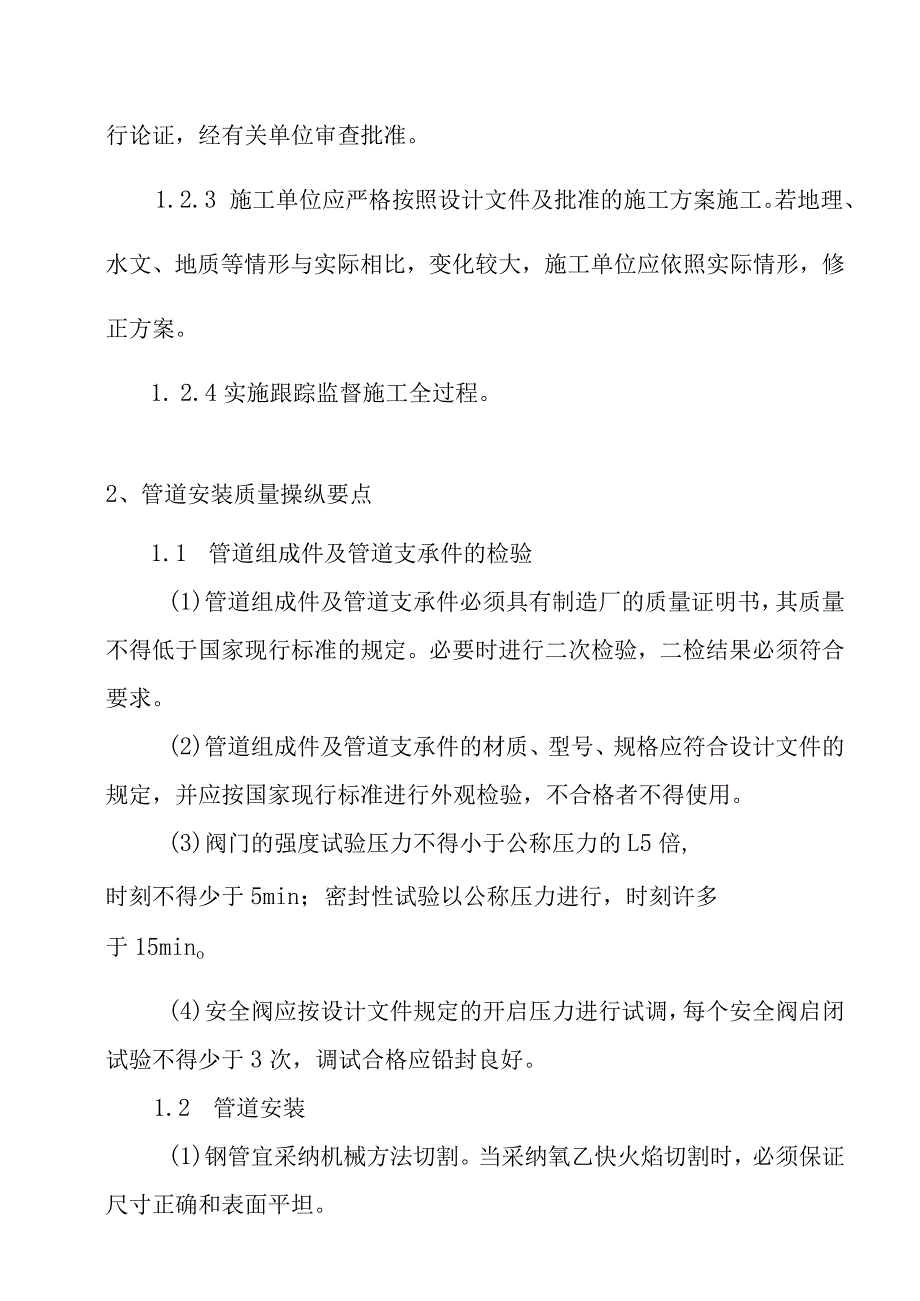

2、沟。3.2大开挖操纵措施1.2. 1施工前监理人员应核实相应的地理、水文、地质等资料。1.2.2 施工前总监组织监理工程师严格审核施工方案。施工方案应进行论证，经有关单位审查批准。1.2.3 施工单位应严格按照设计文件及批准的施工方案施工。若地理、水文、地质等情形与实际相比，变化较大，施工单位应依照实际情形，修正方案。1. 2.4实施跟踪监督施工全过程。2、管道安装质量操纵要点1.1 管道组成件及管道支承件的检验(1)管道组成件及管道支承件必须具有制造厂的质量证明书，其质量不得低于国家现行标准的规定。必要时进行二次检验，二检结果必须符合要求。(2)管道组成件及管道支承件的材质、型号、规格应符合

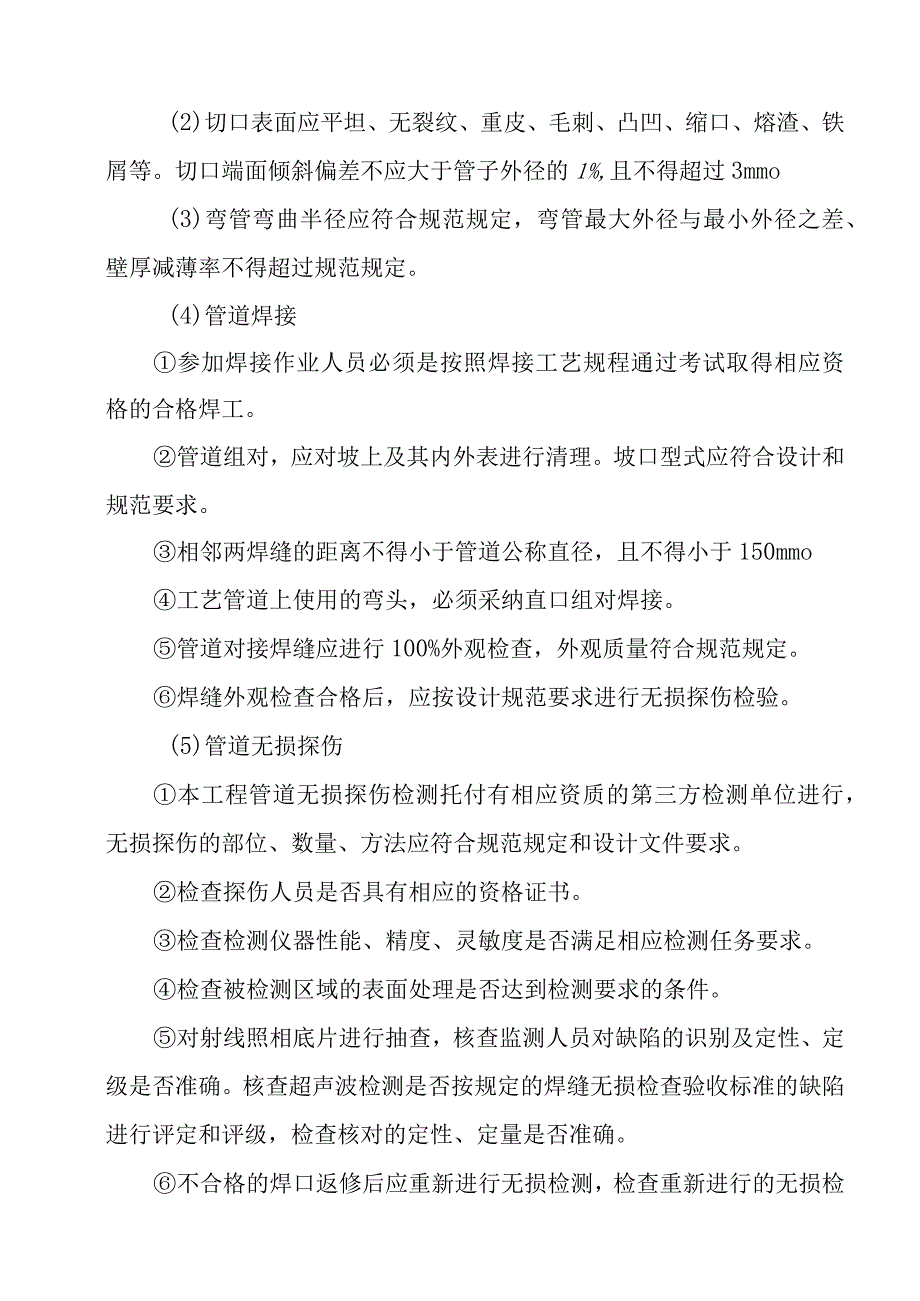

3、设计文件的规定，并应按国家现行标准进行外观检验，不合格者不得使用。(3)阀门的强度试验压力不得小于公称压力的L5倍,时刻不得少于5min；密封性试验以公称压力进行，时刻许多于15mino(4)安全阀应按设计文件规定的开启压力进行试调，每个安全阀启闭试验不得少于3次，调试合格应铅封良好。1.2 管道安装(1)钢管宜采纳机械方法切割。当采纳氧乙快火焰切割时，必须保证尺寸正确和表面平坦。(2)切口表面应平坦、无裂纹、重皮、毛刺、凸凹、缩口、熔渣、铁屑等。切口端面倾斜偏差不应大于管子外径的1%,且不得超过3mmo(3)弯管弯曲半径应符合规范规定，弯管最大外径与最小外径之差、壁厚减薄率不得超过规范规定。
4、(4)管道焊接参加焊接作业人员必须是按照焊接工艺规程通过考试取得相应资格的合格焊工。管道组对，应对坡上及其内外表进行清理。坡口型式应符合设计和规范要求。相邻两焊缝的距离不得小于管道公称直径，且不得小于150mmo工艺管道上使用的弯头，必须采纳直口组对焊接。管道对接焊缝应进行100%外观检查，外观质量符合规范规定。焊缝外观检查合格后，应按设计规范要求进行无损探伤检验。(5)管道无损探伤本工程管道无损探伤检测托付有相应资质的第三方检测单位进行，无损探伤的部位、数量、方法应符合规范规定和设计文件要求。检查探伤人员是否具有相应的资格证书。检查检测仪器性能、精度、灵敏度是否满足相应检测任务要求。检查被检
5、测区域的表面处理是否达到检测要求的条件。对射线照相底片进行抽查，核查监测人员对缺陷的识别及定性、定级是否准确。核查超声波检测是否按规定的焊缝无损检查验收标准的缺陷进行评定和评级，检查核对的定性、定量是否准确。不合格的焊口返修后应重新进行无损检测，检查重新进行的无损检测数量、位置是否满足规范规定。(6)管道安装管道安装应具备：与管道有关的土建工程已检验合格，满足安装要求；与管道连接的机械已找正合格，固定完毕；管道组成件及支承件等已检验合格；管子、管件、阀门等，内部已清理洁净，无杂物。管道、管件、阀门、设备等连接时，不得采纳强力组对。管子端口园度超标时应进行校园。管道对口时应检查平直度，达到规范规
6、定。螺旋缝焊接钢管对接时，螺旋焊缝之间应错开100mm以上。管道在穿建（构）筑物时应加设套管，隐藏处不得有对接焊缝。管道补偿器安装前，应按设计规定进行预拉伸（压缩），其承诺偏差为10m法兰密封面与管子中心垂直，其端面倾斜、平行度不得超过规范规定。螺栓孔中心偏差不超过孔径的5虬法兰螺栓拧紧后应露出螺母23牙。当阀门与管道以法兰方式连接时，阀门应在关闭状态下安装并按介质流向确定其安装方向，应幸免强力安装。管道支墩及支、吊架安装符合设计和规范规定。管道下沟前必须对防腐层进行100%的外观检查，回填前应进行100%电火花检漏，如有漏点应进行补偿，直至合格。管道下沟宜选用吊装机具，严禁采纳抛、滚、撬等破
7、坏防腐层的做法。（7）基槽工程埋管道基槽尺寸达到设计要求。管道下沟前，应清理沟内塌方和硬土（石）块，排除沟内积水。超挖部分按规范要求回填压实。管沟回填前，管道焊缝无损检测合格，防腐层合格，管道试验合格。管沟回填土应分层夯实，每层200-30OnInI厚。(8)管道穿越顶管施工宜按现行国家标准给水排水管道工程施工及验收规范GB50268中的顶管施工的有关规定执行。测量放线符合设计要求，应测出管道轴线，并在两岸管道轴线上设置固定醒目的岸标。水下沟槽挖好后，应做沟底标高测量。按3m间距测量，达不到设计要求，必须进行补挖或补填，达到设计要求后方可下管。穿越河流、公路、铁路施工应事先征得公路、铁路、河道
8、治理部门同意。施工单位还应编制施工方案，并经其单位负责人批准，报公路、铁路、河道治理部门批准，方可进行施工。顶管施工前应查找有关资料或用地质勘探钻取样，取得管道穿越位置的地下土层分布，地下水位及土壤、水分的酸碱度等资料。钢管的焊缝应进行100%的射线照相检验。采纳PE管时，应先做相同人员、工况条件下焊接试验。钢管的防腐应为特加强级。(9)管道系统试验1)液压强度试验压力应缓慢升高，达到试验压力(1.5倍工作压力）后稳压IOmin,再将试验压力降至设计压力进行气密性试验，停压30min,均以压力不降，无渗漏合格。2）试验过程中，发觉有泄漏时，不得带压处理，排除缺陷后，应重新进行试验。3）管道系统
9、压力试验合格后应进行吹扫，吹扫采纳涂白色油漆的靶板检查，在5min内，靶上无铁锈或其它污物、杂物为合格。4）给水管道施工验收前应进行通水冲洗，冲洗后，水质经有关卫生部门取样检验合格后方可交工。（10）管道防腐D管道防腐材料应符合设计要求，有出厂合格证明，并在有效使用期内。2）管道防腐前应进行表面除锈，除锈质量等级达到设计或规范要求。3）涂层数量、厚度符合设计要求，涂层表面质量达到规范要求。4）防腐层应依照设计要求进行电火花检测和测厚，检验合格并出具报告。（11）牺牲阳极爱护D检查爱护材料质量证明文件及其技术文件是否齐全,材料的种类、规格、数量是否符合设计要求和规范规定。2）检查管道爱护电位和法
10、兰接头处绝缘电阻。3)检查焊接工序是否按规定的工艺进行，重点检查有无虚焊、气孔等缺陷。4)检查焊接点防腐处理是否符合要求。5)检查牺牲阳极电缆是否有漏点，安装距离，回填材料是否满足要求。6)检查施工单位测试记录，并形成文件。3、场站质量操纵要点1.1土建监理细则1.1.1进度操纵要点(1)、依照施工单位按照合同的工期目标和施工组织设计报出的总体施工进度打算，及其落实总体打算的人力、机具、材料的保证措施。监理工程师审核并检查其落实情形，保证总体打算的实施。(2)、要求施工单位依照总体打算，编制每月进度打算及每周滚动打算，每周检查一次上周的进度落实情形和下周的进度打算安排，及时向总监报告施工打算执
11、行情形、工程进度及存在问题。1.L2投资操纵要点(1)、审核施工单位的月报表，认真核对其工程量，严格按合同规定进行计量。(2)、建立计量支付签证台账。(3)、按业主授权和施工合同的规定审核变更。1.L3质量操纵要点(1)、开工前检查预备工作的质量。检查施工单位的复测资料。熟悉图纸，做好设计交底与图纸会审工作。(2)、要求施工单位的人员专门是专门作业人员，工序检验、试验人员，上岗前需将相应的资格证书或上岗证明提交监理工程师审核。(3)、要求施工单位将其采纳的施工机具、设备，在进场使用前将机具、设备的合格证或其它有关质量证明文件向监理工程师报验。(4)、对已批准的施工方案，施工单位不得自行变更，如
12、需修改，须报请监理工程师审查批准后才能实施；(5)、工序施工中跟踪监督、检查，要紧检查工序施工中，人、机、料、法、环是否处于良好状态。(6)、关于关键部位或关键工序(如碎的浇注)，在现场进行施工过程的旁站监督与操纵。关于施工难度大的工程结构或容易产生质量通病的施工对象进行现场的跟踪检查。(7)、监督施工单位完善质检体系，严格工序产品的自检、共检、工序交接检查及隐藏工程检查。检查施工单位的自检数据是否齐全，填写是否正确。要求施工单位提早提交工序质量报验单，并给予配合；未经项目监理机构验收通过，承包单位不得进入下道工序施工。(8)、检查确认运到现场的工程材料、构配件、半成品的质量，要求施工单位提早
13、将有关试验、化验报告单、出厂合格证等质量证明文件向项目监理部报验，按规定需复试的，需提供复试报告，合格后签批；监理工程师有权禁止不符合质量要求的材料、构配件、半成品等进入工地和投入使用。(9)、监督施工单位对各类土木和碎试件按规定进行检查和抽查，要求施工单位有专人制作、养护、送检，测试结果及时报送监理部门。对需要见证取样的试件，需提早通知监理人员到场。(10)、要求施工单位的检验测试仪器、设备、度量衡要定期检验，监理将不定期抽检。(11)、质量操纵要求序号工程项目质量操纵要点操纵手段1测量与地基基础水准点排水沟、放坡轴线桩、定位轴线、标高砂石垫层、碎垫层、回填土基坑验槽基础钢筋、模板碎强度测量
14、现场检查测量旁站、测量测量、现场检查现场检查审查碎质保资料，现场取样，审查试验报告2钢筋碎钢筋品种、规格、数量、位置、连接形式、搭接长度、锚固长度、焊接质量模板位置、强度、稳固性、模板拆除预留洞、孔及预埋件、预埋螺栓规格、数量、尺寸、位置碎配比、碎注、碎强度现场检查现场取样(原材及焊接接头)，现场检查，碎强度报告检查现场检查、合格证检查审碎质保资料、旁站、现场取样3砌体水泥、砂子质量、砖品种规格、砂浆配比砌筑检查(砌筑形式、皮数杆、灰缝、拉结筋、预留洞)检查合格证、试验报告现场检查4屋面防水防水材料品种、规格保温材料品种、规格基层处理、细部处理、渗水试验检查合格证、复试报告现场检查(12)、督
15、促施工单位对成品采取有效的爱护措施。(13)、督促、检查施工单位及时整理竣工文件和验收资料，交工资料按江苏省建筑工程质量验收表格执行，分部分项划分按GB50300-2001及江苏省建筑工程质量验收的有关规定,需要做隐藏工程记录的部位有：钢筋隐藏、回填土隐藏、门窗预埋件、锚固件的隐藏、屋面檐沟、水落口防水隐藏、栏杆与预埋件连接的隐藏。(14)、监督施工单位认真处理施工中发生的一样质量事故，做好监理记录，并及时向总监汇报。(15)、质量操纵点见下表:序号质量控制点内容控制等级参检单位项目部(质监站)监理施工单位1定位放线AR2桩基验收办理中间交接AR3原材料进场检验BR4碎、砂浆配合比测试报告BR5基础验槽AR6地基处理AR7基础工程验收AR8
