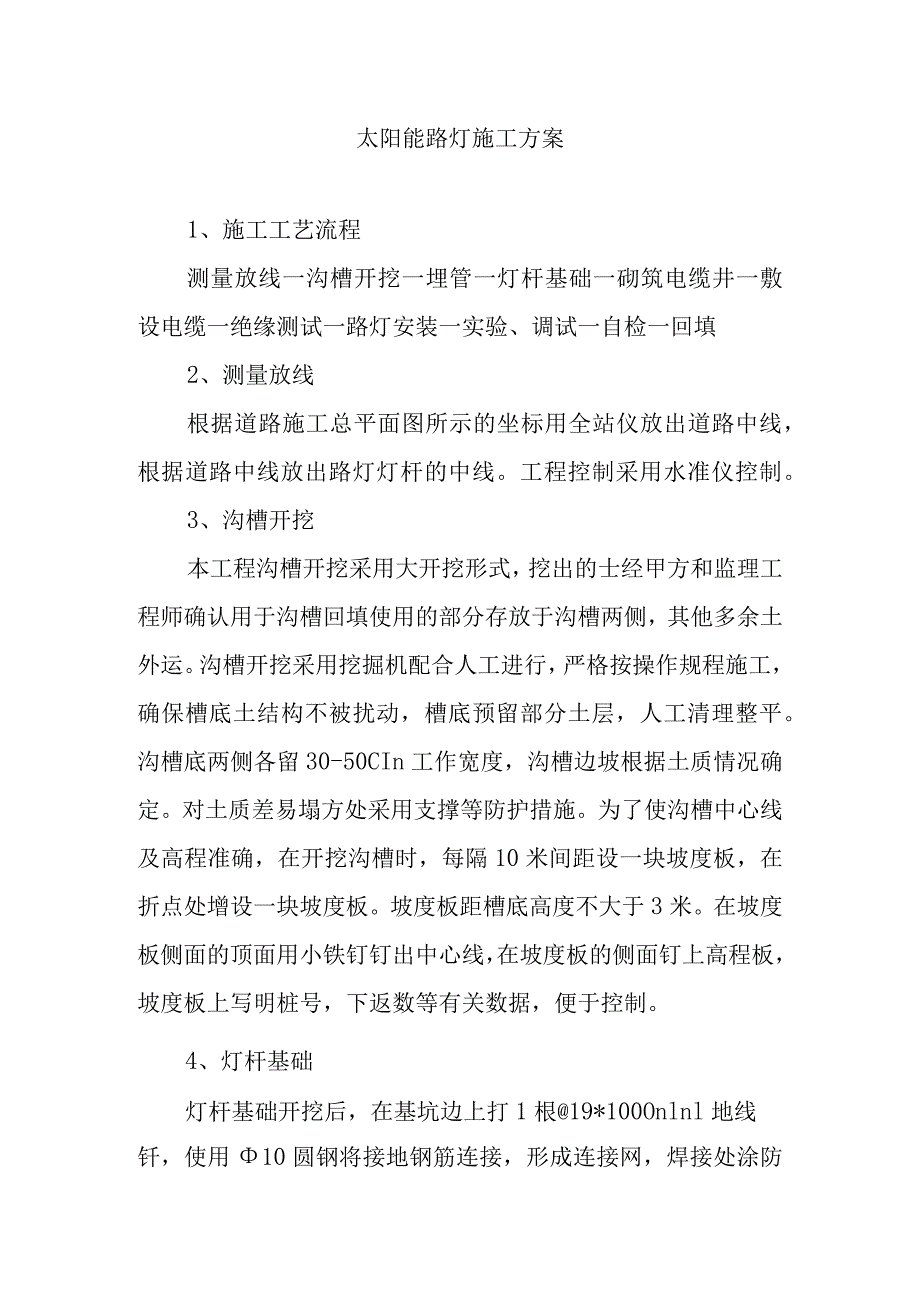

1、太阳能路灯施工方案1、施工工艺流程测量放线一沟槽开挖一埋管一灯杆基础一砌筑电缆井一敷设电缆一绝缘测试一路灯安装一实验、调试一自检一回填2、测量放线根据道路施工总平面图所示的坐标用全站仪放出道路中线，根据道路中线放出路灯灯杆的中线。工程控制采用水准仪控制。3、沟槽开挖本工程沟槽开挖采用大开挖形式，挖出的士经甲方和监理工程师确认用于沟槽回填使用的部分存放于沟槽两侧，其他多余土外运。沟槽开挖采用挖掘机配合人工进行，严格按操作规程施工，确保槽底土结构不被扰动，槽底预留部分土层，人工清理整平。沟槽底两侧各留30-50CIn工作宽度，沟槽边坡根据土质情况确定。对土质差易塌方处采用支撑等防护措施。为了使沟槽

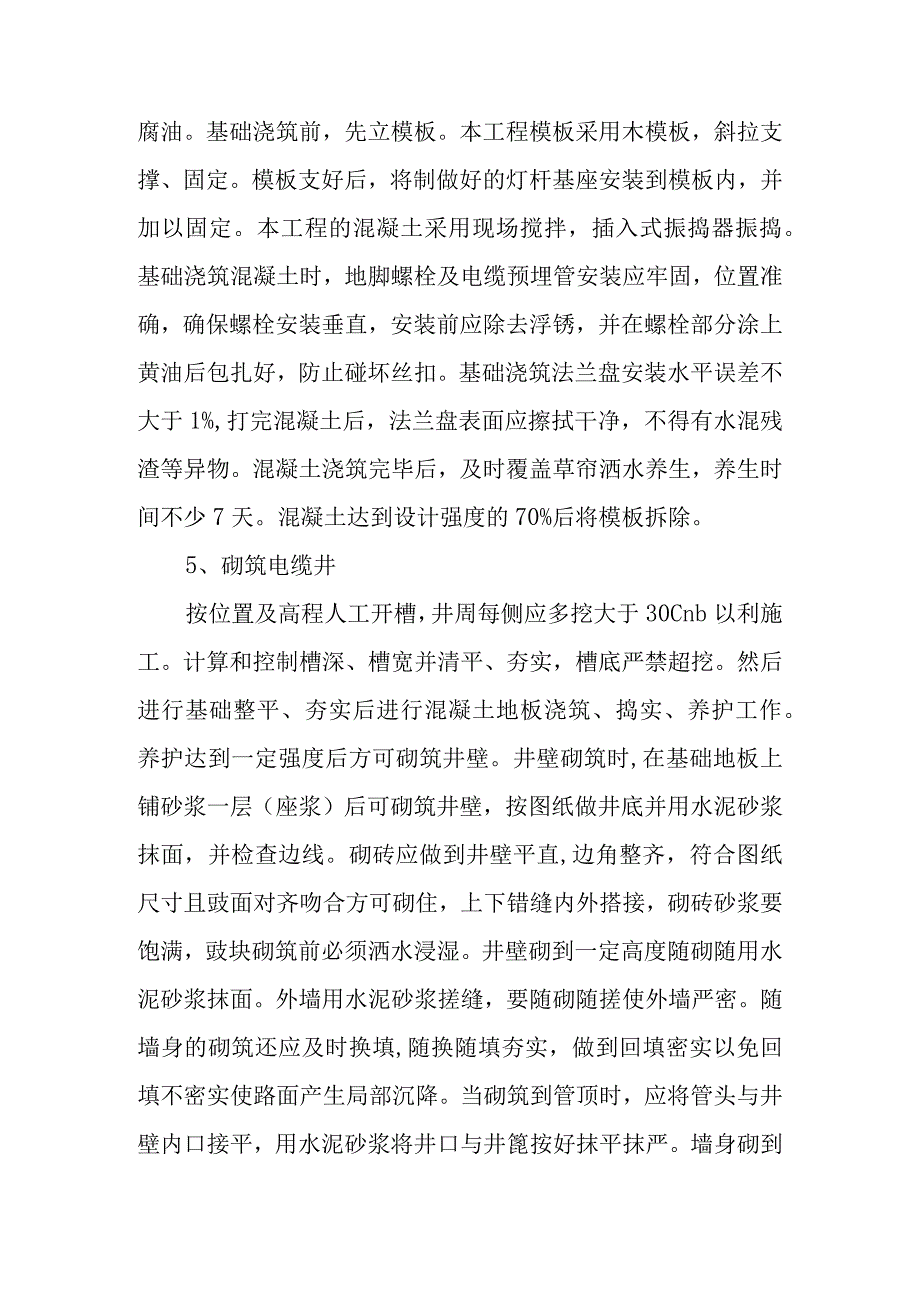

2、中心线及高程准确，在开挖沟槽时，每隔10米间距设一块坡度板，在折点处增设一块坡度板。坡度板距槽底高度不大于3米。在坡度板侧面的顶面用小铁钉钉出中心线，在坡度板的侧面钉上高程板，坡度板上写明桩号，下返数等有关数据，便于控制。4、灯杆基础灯杆基础开挖后，在基坑边上打1根19*100Onlnl地线钎，使用10圆钢将接地钢筋连接，形成连接网，焊接处涂防腐油。基础浇筑前，先立模板。本工程模板采用木模板，斜拉支撑、固定。模板支好后，将制做好的灯杆基座安装到模板内，并加以固定。本工程的混凝土采用现场搅拌，插入式振捣器振捣。基础浇筑混凝土时，地脚螺栓及电缆预埋管安装应牢固，位置准确，确保螺栓安装垂直，安装前应
3、除去浮锈，并在螺栓部分涂上黄油后包扎好，防止碰坏丝扣。基础浇筑法兰盘安装水平误差不大于1%,打完混凝土后，法兰盘表面应擦拭干净，不得有水混残渣等异物。混凝土浇筑完毕后，及时覆盖草帘洒水养生，养生时间不少7天。混凝土达到设计强度的70%后将模板拆除。5、砌筑电缆井按位置及高程人工开槽，井周每侧应多挖大于30Cnb以利施工。计算和控制槽深、槽宽并清平、夯实，槽底严禁超挖。然后进行基础整平、夯实后进行混凝土地板浇筑、捣实、养护工作。养护达到一定强度后方可砌筑井壁。井壁砌筑时,在基础地板上铺砂浆一层（座浆）后可砌筑井壁，按图纸做井底并用水泥砂浆抹面，并检查边线。砌砖应做到井壁平直,边角整齐，符合图纸尺

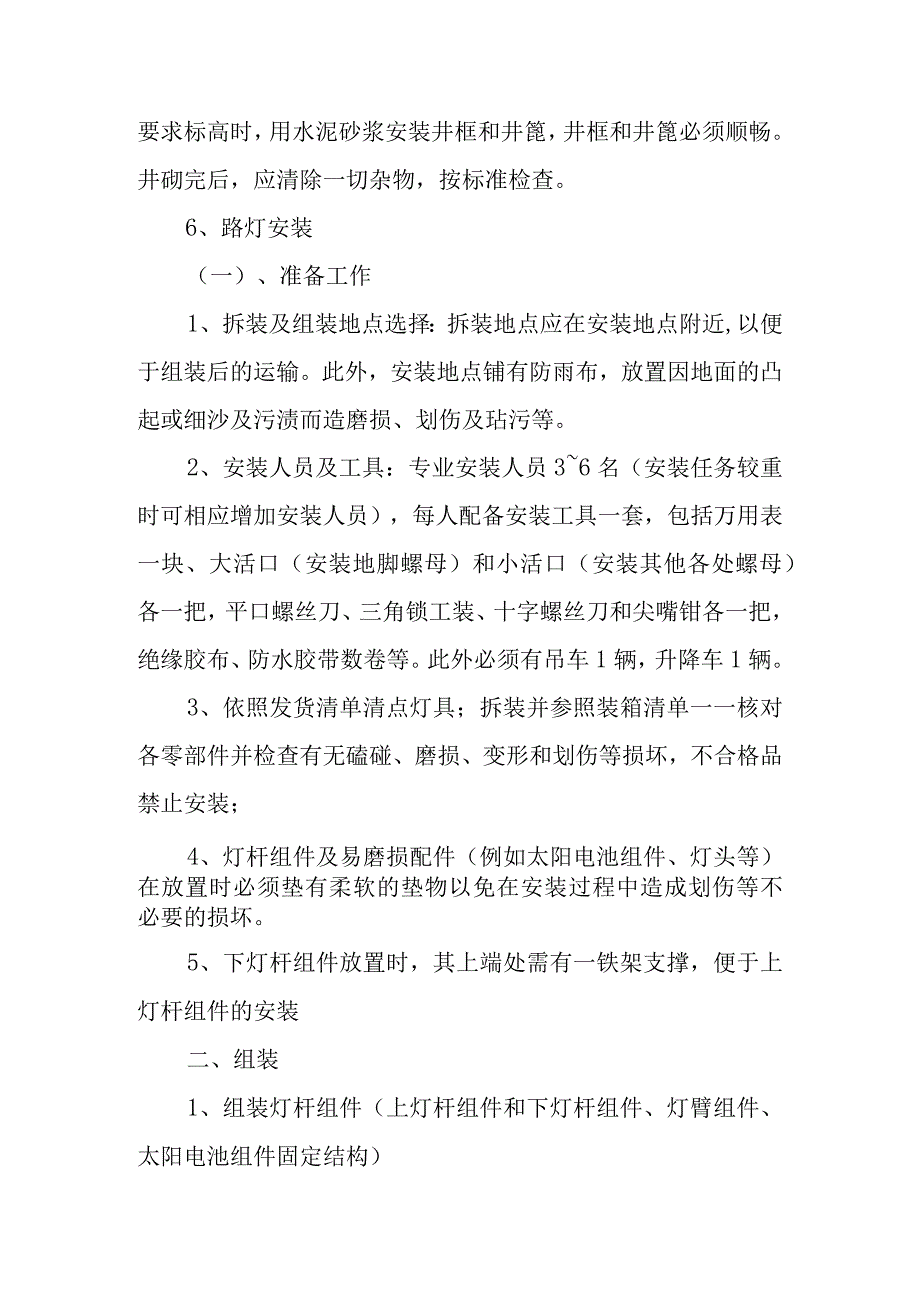

4、寸且豉面对齐吻合方可砌住，上下错缝内外搭接，砌砖砂浆要饱满，豉块砌筑前必须洒水浸湿。井壁砌到一定高度随砌随用水泥砂浆抹面。外墙用水泥砂浆搓缝，要随砌随搓使外墙严密。随墙身的砌筑还应及时换填,随换随填夯实，做到回填密实以免回填不密实使路面产生局部沉降。当砌筑到管顶时，应将管头与井壁内口接平，用水泥砂浆将井口与井篦按好抹平抹严。墙身砌到要求标高时，用水泥砂浆安装井框和井篦，井框和井篦必须顺畅。井砌完后，应清除一切杂物，按标准检查。6、路灯安装（一）、准备工作1、拆装及组装地点选择：拆装地点应在安装地点附近,以便于组装后的运输。此外，安装地点铺有防雨布，放置因地面的凸起或细沙及污渍而造磨损、划伤及玷
5、污等。2、安装人员及工具：专业安装人员36名（安装任务较重时可相应增加安装人员），每人配备安装工具一套，包括万用表一块、大活口（安装地脚螺母）和小活口（安装其他各处螺母）各一把，平口螺丝刀、三角锁工装、十字螺丝刀和尖嘴钳各一把，绝缘胶布、防水胶带数卷等。此外必须有吊车1辆，升降车1辆。3、依照发货清单清点灯具；拆装并参照装箱清单一一核对各零部件并检查有无磕碰、磨损、变形和划伤等损坏，不合格品禁止安装；4、灯杆组件及易磨损配件（例如太阳电池组件、灯头等）在放置时必须垫有柔软的垫物以免在安装过程中造成划伤等不必要的损坏。5、下灯杆组件放置时，其上端处需有一铁架支撑，便于上灯杆组件的安装二、组装1、
6、组装灯杆组件（上灯杆组件和下灯杆组件、灯臂组件、太阳电池组件固定结构）D安装灯臂：用细铁丝将下灯杆上裸露的护套线线端绑紧并用黑胶布缠裹；细铁丝的另一端穿过灯臂组件；在灯臂组件的顶端慢慢抽拉细铁丝，使得细铁丝带动护套线穿过灯臂组件，同时灯臂组件逐渐靠近下灯杆，直至灯臂上的面板于下灯杆上的灯臂凸台对准、紧贴，然后采用合适的螺栓紧固灯臂组件于下灯杆上；固定灯臂组件时，避免灯臂组件挤压护套线，造成护套线线皮受损乃至切断；断开细铁丝与护套线的连接；2）安装灯具（内装有灯源）：将打开的灯具接近灯臂上端，裸露的护套线从灯具尾部穿进灯具内；拉动护套线，同时将灯具插入灯臂上，两者的重合长度为150mm；将护套线
7、接在灯具内部的接线端子上，接线时注意正、负极接线的正确；以灯臂为中性转动灯具，使得灯罩正朝地面，然后将灯具固定于灯臂上；关闭灯具。3）组装上灯杆组件：a、依次将支架组件和角钢框紧固于上灯杆组件上，螺纹连接部位要受力均匀、紧固；连接支架和角钢框的同时，采用细铁丝把护套线从灯杆中经过支架组件引到角钢框内；b、太阳电池组件护板护板放置于角钢框中，然后将太阳电池组件放置于护板上；安放太阳电池组件时，接线盒均处于高处，当太阳电池组件横放时，接线盒应向距灯杆组件近的方向靠拢；c、据路灯的系统电压和太阳电池组件的电压将太阳电池组件线接好，如路灯的系统电压为24V,太阳电池组件的电压为17V或18V,就应将太
8、阳电池组件进行串联，串联的方法是第一块组件的正极（或负极）和第二块组件的负极（或正极）连接，若太阳电池组件的电压为34V,就应将太阳电池组件进行并联，并联的方法是第一块组件的正负极和第二块组件的正负极对应连接，接线时将太阳电池组件接线盒用小一字螺丝刀打开，把太阳电池组件电源线用小一字螺丝刀压接到接线盒的接线端子上，要求红线接正极，蓝线接负极,等线接好后将接线盒出线端的防水螺母紧固，并将接线盒内的接线端子处涂7091密封硅胶，涂胶量以使接线盒内进线孔处被完全密封为准，然后扣上接线盒盖，接线盒盖应扣紧,不可扣反；d、用万用表检测太阳电池组件连线（接控制器端）是否短路，同是检测太阳电池组件输出电压是
9、否符合系统要求。在晴好天气下其开路电压应大于18V（系统电压为12V）或34V（系统电压为24V）。在安装前和测试后太阳电池组件电源线接控制器端的正极应用绝缘胶布将外露的线芯包好，绝缘胶布包两层；注意：电池组件在安装过程中要轻拿轻放，避免工具等器具对其造成损坏。e、太阳电池组件和电池组件支架用M6X20的螺栓，M6的螺母、垫圈6紧固。安装时，应将螺栓由外向里安装，然后套上垫圈并用螺母紧固，紧固时要求螺栓连接处连接牢固，无松动；4）上、下灯杆组件的连接：将上灯杆组件下端口中的护套线取出并捋顺；把缠在下灯杆上的细铁丝松开并捋顺。上灯杆组件下端口出的护套线端固定于下灯杆上端口的细铁丝上。于下灯杆组件
10、下端慢慢抽动细铁丝，同时起吊上灯杆组件于合适位置。当上灯杆组件下端距下灯杆组件上端约100mm时（此时穿于下灯杆组件中的护套线应处于轻轻受力状态），采用尼龙扎带扎紧下灯杆上端口的护套线并再采用尼龙扎带将扎紧的护套线固定于下灯杆组件上端口出的挂钩上。然后将上灯杆组件插入下灯杆组件中至合适位置，均匀紧固下灯杆组件上的螺栓，直至达到要求。断开细铁丝于护套线的连接。组装完毕后必须保证太阳电池组件固定框朝向安装地点的正南面。三、竖灯1、将起吊绳穿在灯杆合适位置；2、缓慢起调灯具，注意避免吊车钢丝绳划损太阳电池组件；3、起调过程中，当太阳能路灯完全离开地面或完全脱离承载物时，至少有两位安装人员采用大扳手夹
11、紧法兰盘，阻止灯具在起点过程中因底部摆动而造成灯具上端与吊车吊绳摩擦，损坏喷塑层乃至更多；4、当灯具起调到地基正上方时，缓慢下放灯具，同时旋转灯杆，调整灯头正对路面，法兰盘上长孔对准地脚螺栓;5、法兰盘落在地基上后，依次套上平垫30（或平垫24）,弹垫30（或弹垫24）及M30（或M24）的螺母，用水平尺调节灯杆的垂直度，如果灯杆与地面不垂直可在灯杆法兰盘下垫上垫片使其与地面垂直，最后用扳手把螺母均匀拧紧，拧紧前应涂抹螺纹锁固胶。对于M24的螺栓（8.8级），旋紧扭矩为650.6N.m,对于M30的螺栓（8.8级），旋紧扭矩为1292.5N.mo6、撤掉起吊绳。7、检查太阳电池组件是否面对南面
12、，否则进行调整。调整太阳能电池组件方向：采用必要装置将安装人员（12名）送至适当高度，安装人员采用扳手逐一松动紧定上灯杆组件的螺栓，然后以指南针为依据，扭转上灯杆组件至合适位置，最后逐一紧定上灯杆组件紧定螺栓，并确保各螺栓受力均匀。四、接线1、摘掉舱门，捋顺灯杆内的护套线并察看在安装过程中是否损坏护套线，如若损坏，则采取相应的补救措施，必要时重新穿线、安装灯具；2、安装控制器：接线时注意“正”“负”极性，要求红线接正极，蓝线接负极。接线前应先将蓄电池电源线和组件电源线的绝缘胶布拆除并清理干净，用剥线钳将组件线、光源线、蓄电池线和控制器上各电源线均剥去302m塑铜线皮，用绝缘胶布将控制器上红色的
13、光源线包两层，然后按以下顺序进行接线：先将蓄电池电源线和控制器上的蓄电池线拧接在一起，拧线时首先把两根线芯搭在一起，然后分别把线芯拧紧并用绝缘胶布和防水胶布包好，绝缘胶布和防水胶布各应包示灯延时IOS后亮表示输出正常，同时控制器左上角的四个LED可以显示当前蓄电池的剩余电量，每个LED代表25%的蓄电池电量，若控制器左上角的四个LED都不亮则用万用表检查保险丝是否损坏，检查时可用万用表的二极管挡进行测试，将两表笔分别与保险丝两端相接若蜂鸣器响则保险丝没损坏，若蜂鸣器不响同时万用表显示L则保险丝损坏，此时应更换保险，若保险丝没损坏则控制器损坏，若控制器左上角的四个LED亮而绿色指示灯不亮则应检查
14、蓄电池电压，若蓄电池电压高于12.3V而负载无输出电压则控制器损坏，若蓄电池电压低于12.3V则是蓄电池电压偏低控制器无法正常启动，然后再将太阳电池组件电源线和控制器上的组件连接线线芯直接拧接在一起（控制器是双路太阳能输入的，应优先连接第一路），拧线时首先把两根线芯搭在一起，然后分别把线芯拧紧并用绝缘胶布和防水胶布包好，绝缘胶布和防水胶布各应包两层并用力缠紧，在包防水胶布时，防水胶布应至少拉至原长的2倍，此时控制器左上角的四个LED呈动态循环相加点亮表示正在进行充电，IOS后绿色指示灯灭，电充满后LED将停止循环闪烁并全部点亮，最后将光源线的绝缘胶布拆除并清理干净后将光源电源线和控制器上负载连
15、接线的线芯直接拧接在一起（不带逆变器时），拧线时首先把两根线芯搭在一起，然后分别把线芯拧紧并用绝缘胶布和防水胶布包好，绝缘胶布和防水胶布各应包两层并用力缠紧，在包防水胶布时，防水胶布应至少拉至原长的2倍；3、安装舱门，采用三角锁紧固舱门。四、清理现场，保证环境整洁；清点工具，确定无遗漏。（二）、注意事项1、安装电池组件时要轻拿轻放，严禁将组件短路或摔掷组件。2、电源线与接线盒处、灯杆和组件的穿线处用硅胶密封，电池组件连接线需在支架处固定牢固，以防电源线因长期下垂或拉拽而导致接线端松动乃至脱落。3、安装灯头和光源时要轻拿轻放，确保透光罩清洁、无划痕，严禁翻滚和摔掷。4、搬动蓄电池时不要触动电池端子和控制阀，严禁将蓄电池短路或翻滚、摔掷。5、接线时注意正负极，严禁接反，接线端子压接牢固,无松动，同时应注意连接顺序，严禁使线路短路。6、不要同时触摸太阳电池组件和蓄电池的“+”“一”极，以防触电危险。7、逆变器输出的是高压电源，触摸有生命危险！8、在安装过程中应避免将灯体划伤。9、灯头、灯臂、上灯杆组件、太阳电池组件等各螺栓连接处连接牢固，无松动。10、安装太阳电池组件时必须加护板。11、灯杆镀锌孔处用专用堵或硅胶密封，注意美观。
