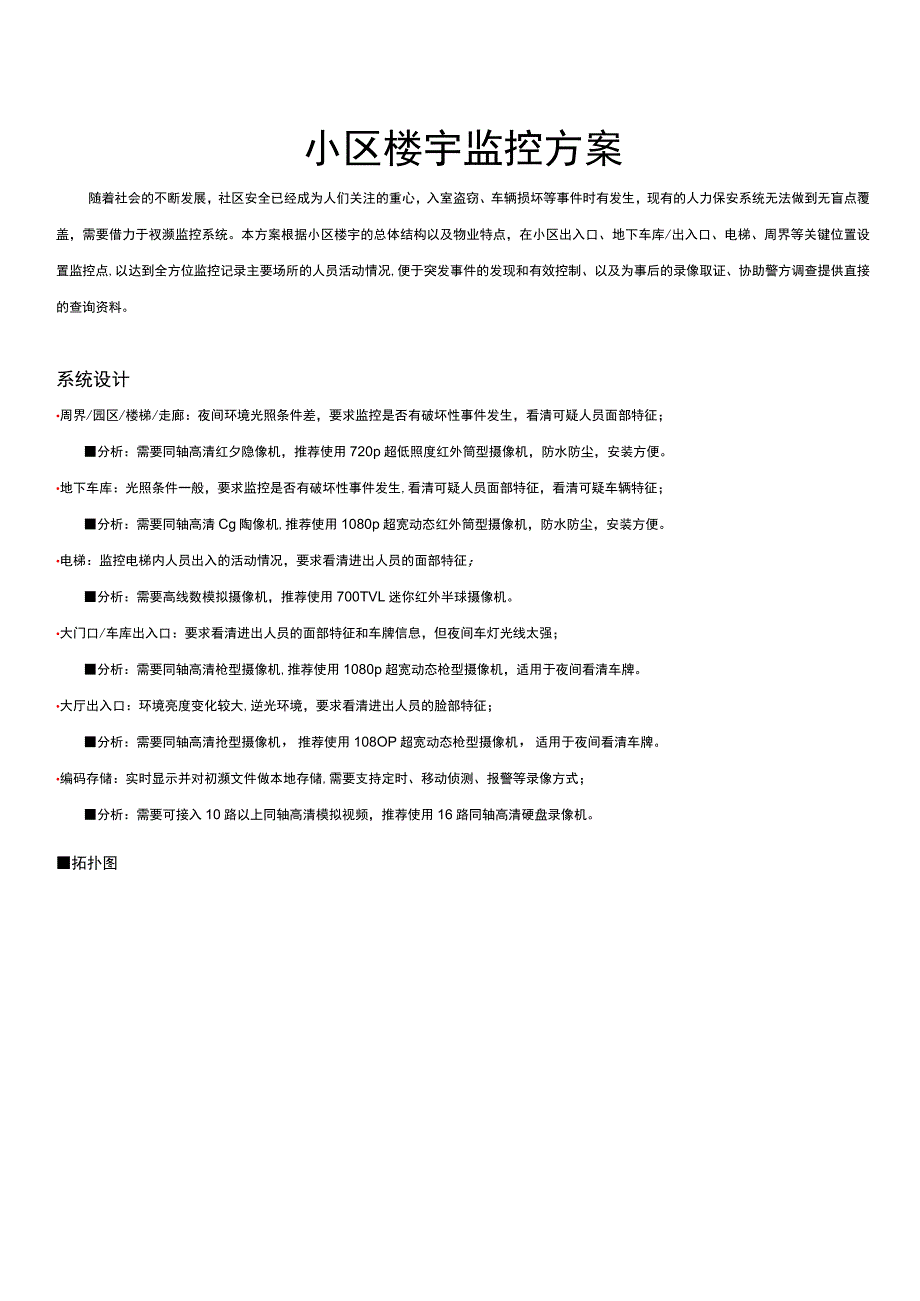

1、小区楼宇监控方案随着社会的不断发展,社区安全已经成为人们关注的重心,入室盗窃、车辆损坏等事件时有发生,现有的人力保安系统无法做到无盲点覆盖,需要借力于衩濒监控系统。本方案根据小区楼宇的总体结构以及物业特点,在小区出入口、地下车库/出入口、电梯、周界等关键位置设置监控点,以达到全方位监控记录主要场所的人员活动情况,便于突发事件的发现和有效控制、以及为事后的录像取证、协助警方调查提供直接的查询资料。系统设计周界/园区/楼梯/走廊:夜间环境光照条件差,要求监控是否有破坏性事件发生,看清可疑人员面部特征;分析:需要同轴高清红夕隐像机,推荐使用720p超低照度红外筒型摄像机,防水防尘,安装方便。地下车库

2、:光照条件一般,要求监控是否有破坏性事件发生,看清可疑人员面部特征,看清可疑车辆特征;分析:需要同轴高清Cg陶像机,推荐使用1080p超宽动态红外筒型摄像机,防水防尘,安装方便。电梯:监控电梯内人员出入的活动情况,要求看清进出人员的面部特征;分析:需要高线数模拟摄像机,推荐使用700TVL迷你红外半球摄像机。大门口/车库出入口:要求看清进出人员的面部特征和车牌信息,但夜间车灯光线太强;分析:需要同轴高清枪型摄像机,推荐使用1080p超宽动态枪型摄像机,适用于夜间看清车牌。大厅出入口:环境亮度变化较大,逆光环境,要求看清进出人员的脸部特征;分析:需要同轴高清抢型摄像机,推荐使用108OP超宽动态

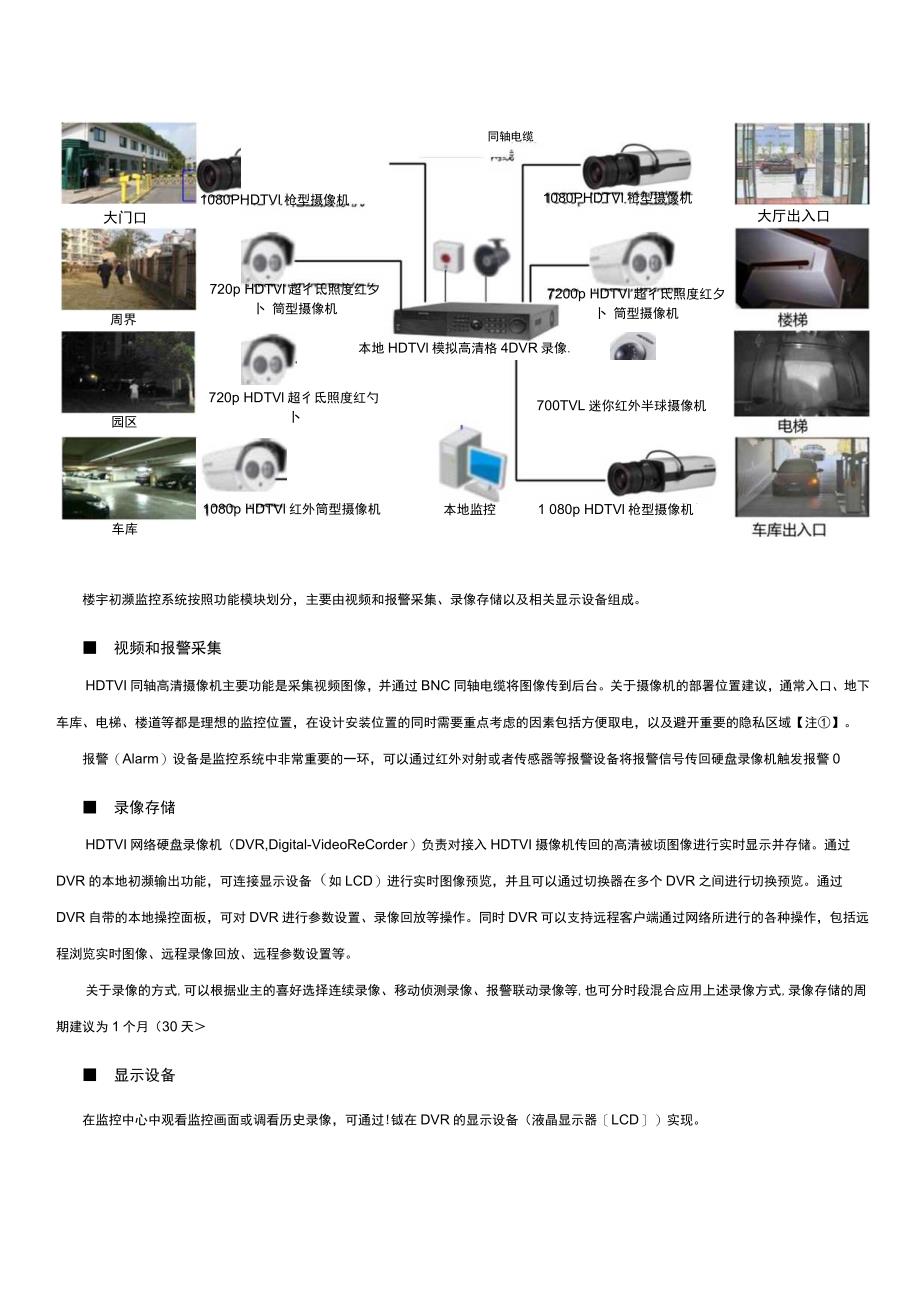

3、枪型摄像机,适用于夜间看清车牌。编码存储:实时显示并对初濒文件做本地存储,需要支持定时、移动侦测、报警等录像方式;分析:需要可接入10路以上同轴高清模拟视频,推荐使用16路同轴高清硬盘录像机。拓扑图1080PHDTVl枪型摄像机同轴电缆 网线大门口周界园区720p HDTVl超彳氐照度红夕卜 筒型摄像机本地HDTVl模拟高清格4DVR录像.720p HDTVl超彳氐照度红勺卜筒型摄像机1080PHDTVl枪型摄像机大厅出入口1080p HDTVl红外筒型摄像机车库700TVL迷你红外半球摄像机本地监控1 080p HDTVl枪型摄像机7200p HDTVl超彳氐照度红夕卜 筒型摄像机楼宇初濒监

4、控系统按照功能模块划分,主要由视频和报警采集、录像存储以及相关显示设备组成。 视频和报警采集HDTVI同轴高清摄像机主要功能是采集视频图像,并通过BNC同轴电缆将图像传到后台。关于摄像机的部署位置建议,通常入口、地下车库、电梯、楼道等都是理想的监控位置,在设计安装位置的同时需要重点考虑的因素包括方便取电,以及避开重要的隐私区域【注】。报警(Alarm)设备是监控系统中非常重要的一环,可以通过红外对射或者传感器等报警设备将报警信号传回硬盘录像机触发报警0 录像存储HDTVI网络硬盘录像机(DVR,Digital-VideoReCorder)负责对接入HDTVI摄像机传回的高清被顷图像进行实时显示

5、并存储。通过DVR的本地初濒输出功能,可连接显示设备(如LCD)进行实时图像预览,并且可以通过切换器在多个DVR之间进行切换预览。通过DVR自带的本地操控面板,可对DVR进行参数设置、录像回放等操作。同时DVR可以支持远程客户端通过网络所进行的各种操作,包括远程浏览实时图像、远程录像回放、远程参数设置等。关于录像的方式,可以根据业主的喜好选择连续录像、移动侦测录像、报警联动录像等,也可分时段混合应用上述录像方式,录像存储的周期建议为1个月(30天 显示设备在监控中心中观看监控画面或调看历史录像,可通过!钺在DVR的显示设备(液晶显示器LCD)实现。注:摄像机位置的选择不应侵犯他人隐私,请遵守当

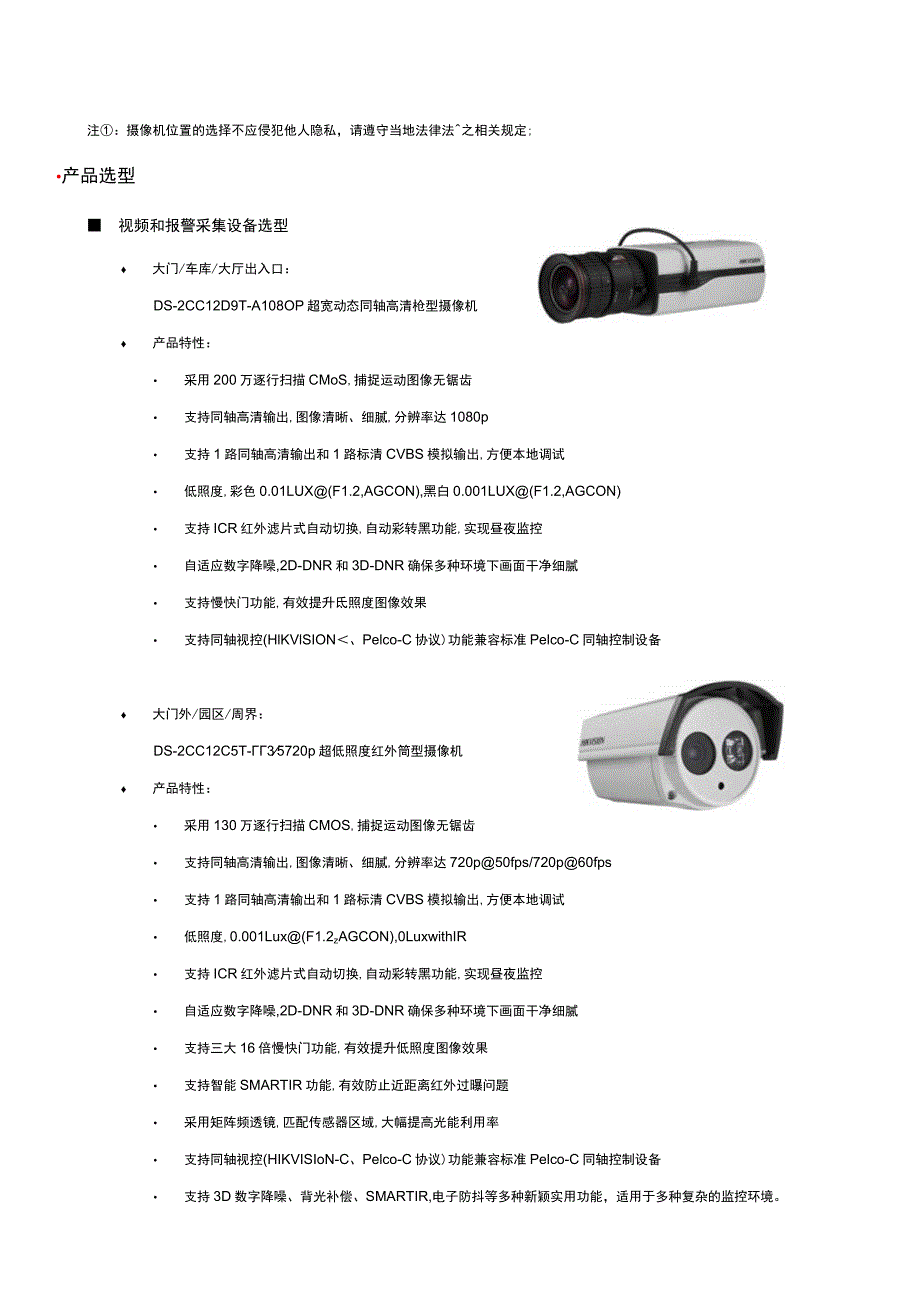

6、地法律法之相关规定;产品选型 视频和报警采集设备选型 大门/车库/大厅出入口:DS-2CC12D9T-A108OP超宽动态同轴高清枪型摄像机 产品特性: 采用200万逐行扫描CMoS,捕捉运动图像无锯齿 支持同轴高清输出,图像清晰、细腻,分辨率达1080p 支持1路同轴高清输出和1路标清CVBS模拟输出,方便本地调试 低照度,彩色0.01LUX(F1.2,AGCON),黑白0.001LUX(F1.2,AGCON) 支持ICR红外滤片式自动切换,自动彩转黑功能,实现昼夜监控 自适应数字降噪,2D-DNR和3D-DNR确保多种环境下画面干净细腻 支持慢快门功能,有效提升氐照度图像效果 支持同轴视控

7、(HlKVlSION、Pelco-C协议)功能兼容标准Pelco-C同轴控制设备 大门外/园区/周界:DS-2CC12C5T-35720p超低照度红外筒型摄像机 产品特性: 采用130万逐行扫描CMOS,捕捉运动图像无锯齿 支持同轴高清输出,图像清晰、细腻,分辨率达720p50fps/720p60fps 支持1路同轴高清输出和1路标清CVBS模拟输出,方便本地调试 低照度,0.001Lux(F1.2zAGCON),0LuxwithIR 支持ICR红外滤片式自动切换,自动彩转黑功能,实现昼夜监控 自适应数字降噪,2D-DNR和3D-DNR确保多种环境下画面干净细腻 支持三大16倍慢快门功能,有效

8、提升低照度图像效果 支持智能SMARTIR功能,有效防止近距离红外过曝问题 采用矩阵频透镜,匹配传感器区域,大幅提高光能利用率 支持同轴视控(HIKVISIoN-C、Pelco-C协议)功能兼容标准Pelco-C同轴控制设备 支持3D数字降噪、背光补偿、SMARTIR,电子防抖等多种新颖实用功能,适用于多种复杂的监控环境。 电梯:DS-2CS54A1P-IRS700TVL模拟高线迷你半球型摄像机 产品特性: 分辨率高700TVL,图像清晰、细腻 低照度,0.1LUX(F1.2,AGCON),0LuxwithIR 支持ICR红外滤片式自动切换,自动彩转黑功能,实现昼夜监控 工程设计先进三轴旋转,

9、可靠性高 内置microphone,支持1路音频输出 防暴:IEC60068-2-75测试,Eh,50J;EN50102JK07录像存储设备选型根据摄像机的数目和录像文件存储时长的不同,需要配置不同型号的DVR,加配不同数量和容量的硬盘。本方案中推荐录像存储的周期为1个月(30天),HDTVI摄像机720p码流为2Mbps,1080p码流为4Mbps,推荐型号为DS-7316HW-SH 推荐产品型号:DS-7316HGH-SH 产品特性: 符合HDTVI标准规范,支持HDTVI摄像机接入; 所有通道可支持720p实时编码,108OP非实时编码; 支持HDMLVGA、CVBS同时输出,HDMI与

10、VGA输出分辨率最高均可达19201080p; 4个SATA接口,1个eSATA接口,每个接口支持容量不大于4TB的硬盘,基本满足30天录像保存需求; 支持标签定义、查询、回放录像文件; 支持智能回放,提高录像回放效率,节约回放录像的时间; 支持海康自建的HIDDNS服务器,无需申请第三方域名即可实现公网访问; 支持UPnP自动端口映射功能,避免繁琐的端口映射步骤,操作便捷; 16路报警输入,4路报警输出,便于实现各种报警联动;硬盘选型要求硬盘具备高稳定性和高可靠性,支持7*24小时不间断工作,推荐选用监控专用硬盘,保证录像数据稳定性。 低功耗,降低了系统散热要求,增强使系统对环境的适应性(D

11、VR专用硬盘的运行功耗一般为8瓦左右 关大小的计算公加口下:单三三每虫象文件大小(GB)二码流(Mbps)83600241024 依据公式,按2Mbps码流计算,单通道每天录像文件是21.09GB需求前端设备使用量录像文件大小码流:2Mbps录像保存时间:30天169.89TB码流:4Mbps录像保存时间:24天1615.82TB配置清单序号设备名称品牌型号技术规格单位场景1HDTVI宽动态枪型摄像机海康威视DS-2CC12D9T-A1/3CMOS/200万/DNR/WDR/同轴视控台大厅出入口2HDTVI宽动态枪型摄像机海康威视DS-2CC12D9T-A1/3CMOS/200万/DNR)抑制

12、/同轴视控台大门口/车库出入口3电梯迷你半球模拟摄像机海康威视DS-2CS54A1P-IRS1/3DIS/700TVL/内置MIC/3.6mm(2.8681216mm可选)台电梯4HDTVI点阵红外筒型摄像机海康威视DS-2CC12C5T-IT3/51/3CMOS/130万/SMARTIR/12mm(3.66816mm可选)/点阵台周界/园区/车库/楼道5DVR海康威视DS-7316HGH-SH4*SATA/CVBS/HDMI/VGA输出台6监控专用硬盘块7显示器第三方推荐1922寸液晶显示器,且输出分辨率不低T1080P台8镜头海康威视TV0309D-MPIR13h3-9mmF1.2-CCS

13、接口/DC驱动个9配件海康威视护罩/支架/电源批10线材第三方视顷线、电源线、网线等批备选配置序号设备名称品牌型号技术规格单位场景1HDTVI宽动态枪型摄像机海康威视DS-2CC12D9T-A1/3CMOS/200万/DNR/WDR/同轴视控台大厅出入口2HDTVI宽动态枪型摄像机海康威视DS-2CC12D9T-A1/3CMOS/20073DNR抑制/同轴视控台大门口/车库出入口3电梯迷你半球模拟摄像机海康威视DS-2CS54A1P-IRS1/3DIS00TVL内置MIC/3.6mm(2.8681216mm可选)台电梯4HDTVI点阵红外筒型摄像机海康威视DS-2CC12C2T-IT3/51/3CMOS/130万/SMARTIR/12mm(3.66816mm可选)/点阵台周界/园区/车库/楼道5DVR海康威视DS-7316HGH-SH4*SATA/CVBS/HDMI/VGA输出台6监控专用硬盘块7显示器第三方推荐19“22”寸液晶显示器,且输出分辨率不低于1080P台8镜头海康威视TV0309D-MPIR1/33-9mmF12CCS接口/DC马区动个9配件海康威视护罩/支架/电源批10线材第三方视顷线、电源线、网线等批
