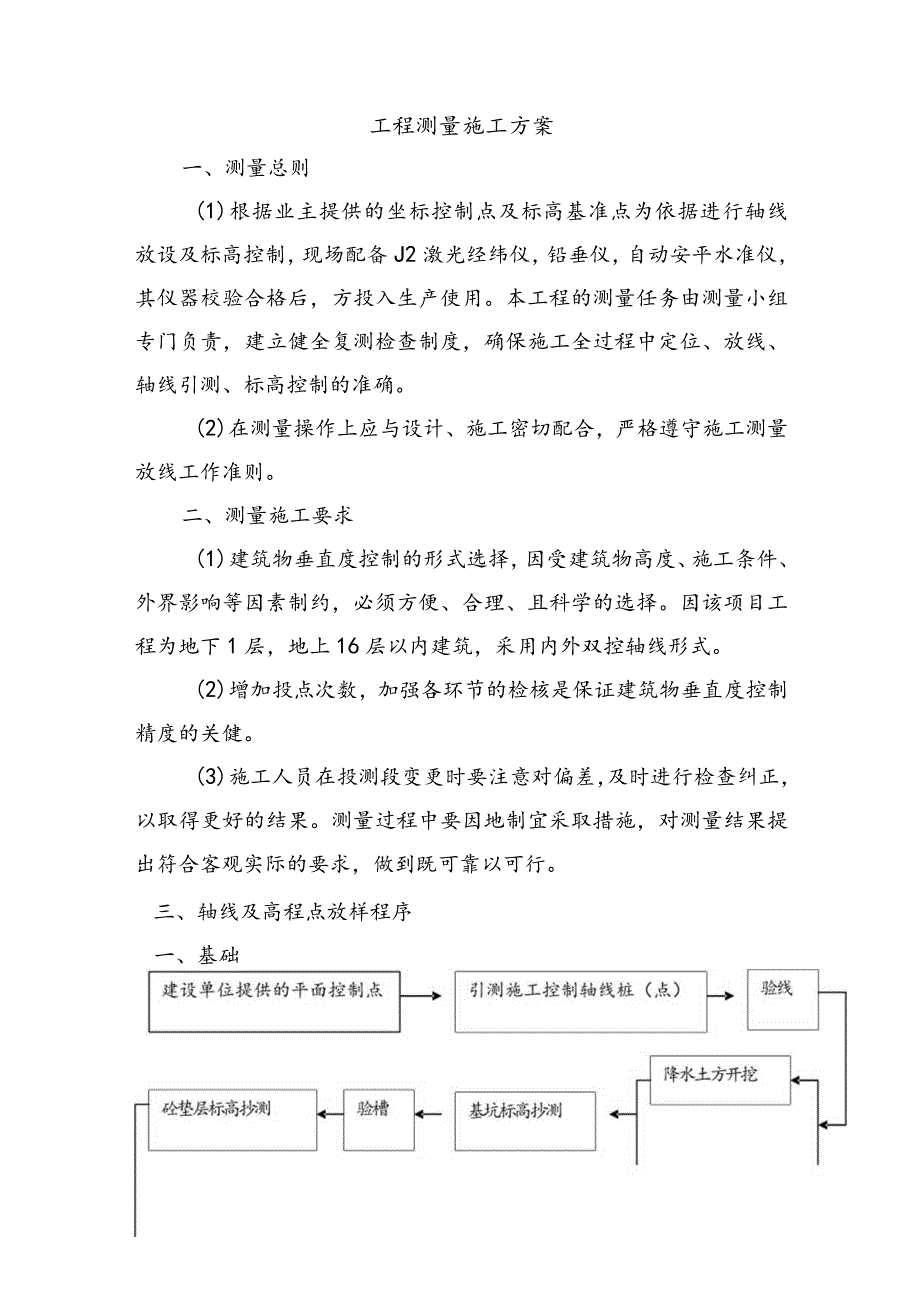

1、工程测量施工方案一、测量总则(1)根据业主提供的坐标控制点及标高基准点为依据进行轴线放设及标高控制，现场配备J2激光经纬仪，铅垂仪，自动安平水准仪，其仪器校验合格后，方投入生产使用。本工程的测量任务由测量小组专门负责，建立健全复测检查制度，确保施工全过程中定位、放线、轴线引测、标高控制的准确。(2)在测量操作上应与设计、施工密切配合，严格遵守施工测量放线工作准则。二、测量施工要求(1)建筑物垂直度控制的形式选择，因受建筑物高度、施工条件、外界影响等因素制约，必须方便、合理、且科学的选择。因该项目工程为地下1层，地上16层以内建筑，采用内外双控轴线形式。(2)增加投点次数，加强各环节的检核是保证

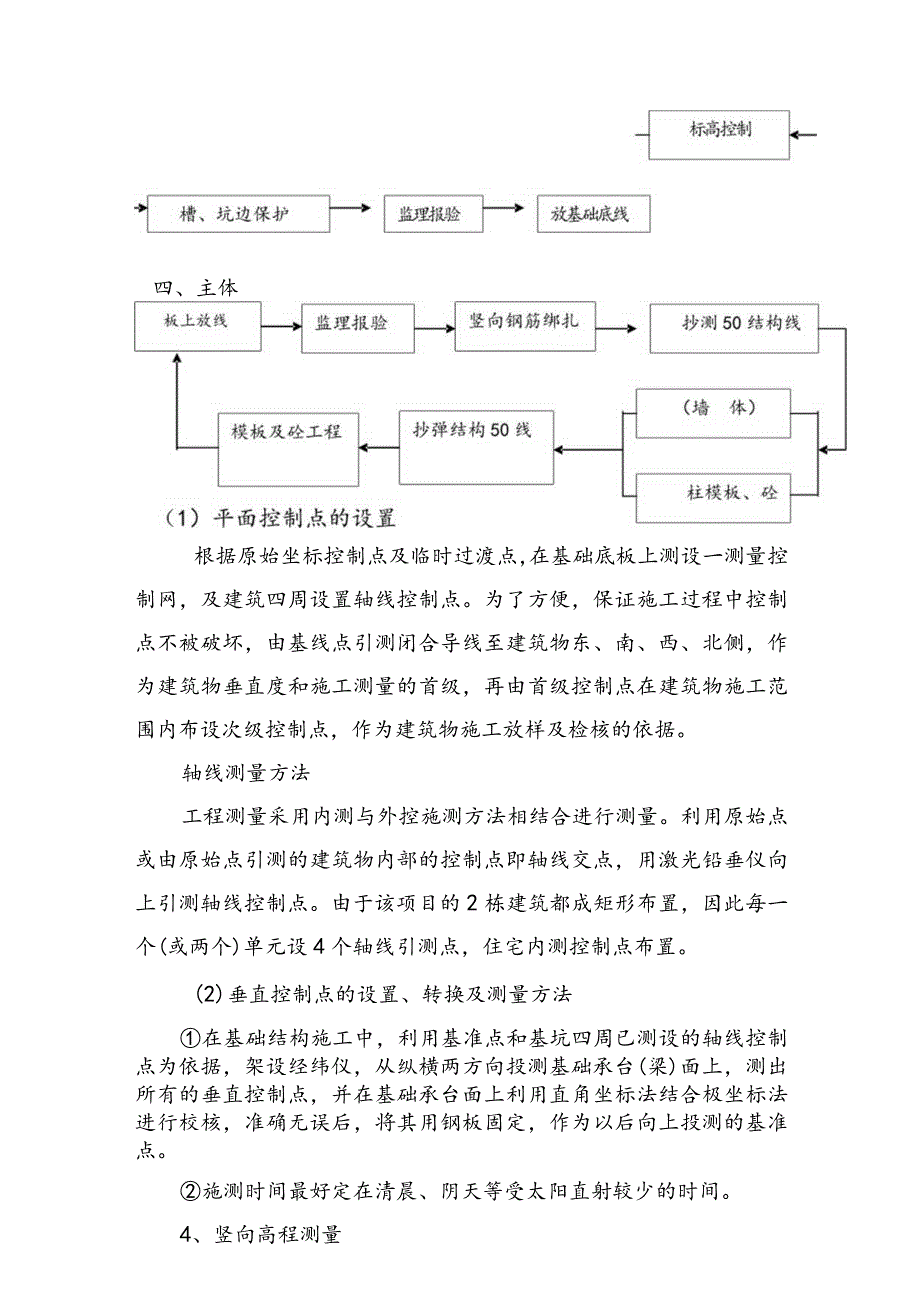

2、建筑物垂直度控制精度的关健。(3)施工人员在投测段变更时要注意对偏差，及时进行检查纠正，以取得更好的结果。测量过程中要因地制宜采取措施，对测量结果提出符合客观实际的要求，做到既可靠以可行。三、轴线及高程点放样程序一、基础四、主体根据原始坐标控制点及临时过渡点，在基础底板上测设一测量控制网，及建筑四周设置轴线控制点。为了方便，保证施工过程中控制点不被破坏，由基线点引测闭合导线至建筑物东、南、西、北侧，作为建筑物垂直度和施工测量的首级，再由首级控制点在建筑物施工范围内布设次级控制点，作为建筑物施工放样及检核的依据。轴线测量方法工程测量采用内测与外控施测方法相结合进行测量。利用原始点或由原始点引测的
3、建筑物内部的控制点即轴线交点，用激光铅垂仪向上引测轴线控制点。由于该项目的2栋建筑都成矩形布置，因此每一个(或两个)单元设4个轴线引测点，住宅内测控制点布置。(2)垂直控制点的设置、转换及测量方法在基础结构施工中，利用基准点和基坑四周已测设的轴线控制点为依据，架设经纬仪，从纵横两方向投测基础承台(梁)面上，测出所有的垂直控制点，并在基础承台面上利用直角坐标法结合极坐标法进行校核，准确无误后，将其用钢板固定，作为以后向上投测的基准点。施测时间最好定在清晨、阴天等受太阳直射较少的时间。4、竖向高程测量(1)以建设单位提供的基准水准点为依据，采用精密水准仪往返测量的方法，将高程引测至平面上，用钢尺通

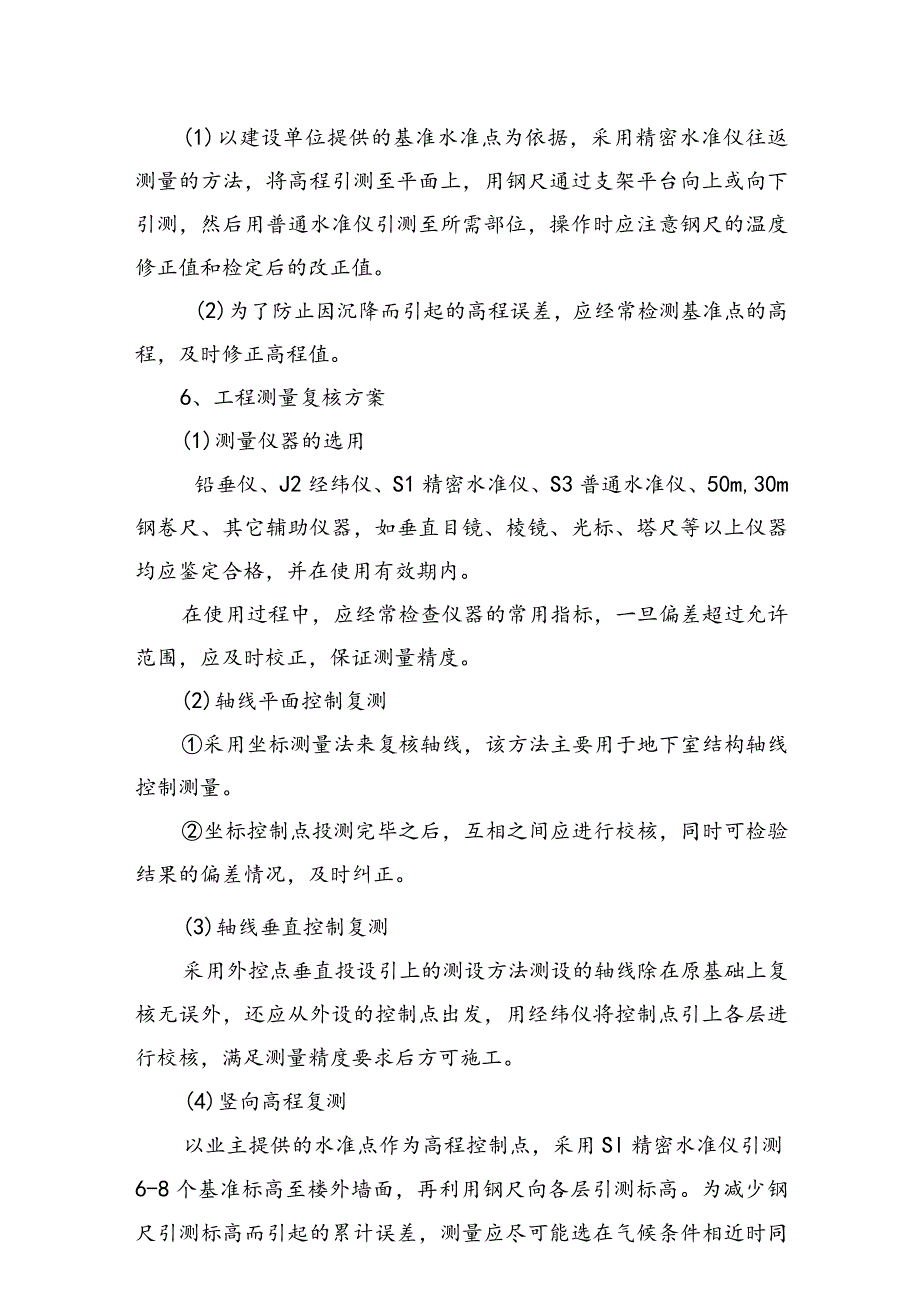

4、过支架平台向上或向下引测，然后用普通水准仪引测至所需部位，操作时应注意钢尺的温度修正值和检定后的改正值。(2)为了防止因沉降而引起的高程误差，应经常检测基准点的高程，及时修正高程值。6、工程测量复核方案(1)测量仪器的选用铅垂仪、J2经纬仪、S1精密水准仪、S3普通水准仪、50m,30m钢卷尺、其它辅助仪器，如垂直目镜、棱镜、光标、塔尺等以上仪器均应鉴定合格，并在使用有效期内。在使用过程中，应经常检查仪器的常用指标，一旦偏差超过允许范围，应及时校正，保证测量精度。(2)轴线平面控制复测采用坐标测量法来复核轴线，该方法主要用于地下室结构轴线控制测量。坐标控制点投测完毕之后，互相之间应进行校核，同
5、时可检验结果的偏差情况，及时纠正。(3)轴线垂直控制复测采用外控点垂直投设引上的测设方法测设的轴线除在原基础上复核无误外，还应从外设的控制点出发，用经纬仪将控制点引上各层进行校核，满足测量精度要求后方可施工。(4)竖向高程复测以业主提供的水准点作为高程控制点，采用Sl精密水准仪引测6-8个基准标高至楼外墙面，再利用钢尺向各层引测标高。为减少钢尺引测标高而引起的累计误差，测量应尽可能选在气候条件相近时同时必须对钢尺的测量误差进行修正。利用S1水准仪在各待复核楼层上以上述引上的标高点为参照对各标高线进行复核。(5)精度控制每层轴线之间的偏差在1mm以内，层高垂直偏差在2mm以内，总高度垂直偏差1c
6、m以内。6、沉降观测根据设计要求位置布置沉降观测点，并保持观测点上空有2.2m的净空。主体施工阶段，每施工一层，观测一次，装修阶段每月观测一次，工程竣工观测一次，竣工后每3个月观测一次，直至稳定。沉降观测采用闭合回路法进行，每次测量的基准点，要通过场内的水准点进行复核。每次测量的闭合误差要小于N12(N为测站数)，如大于则重测，直至满足要求为止。(1)沉降观测设计要求由建设单位委托有关单位负责检测，在施工至+0.00处进行。(2)沉降观测资料要及时汇总整理，并附有各种有关规定数据，并将其沉降观测结果绘制降量的分布曲线图表。(3)沉降观测点的设定按有关规范执行，永久保留的观测点的做法见图C观则点他法(4)沉降观测要做到“一稳定，四固定”，即：基准点稳定，定人、定机、定时间、定线路四固定。(5)当观测时，出现下列情况，及时与设计人员联系：A、相邻沉降观测点的沉降差达到O.0015L(L为相邻观测点的距离)；B、本次沉降增加量达上次增加量的1.5倍；C、某观测点的沉降量达80mmo
