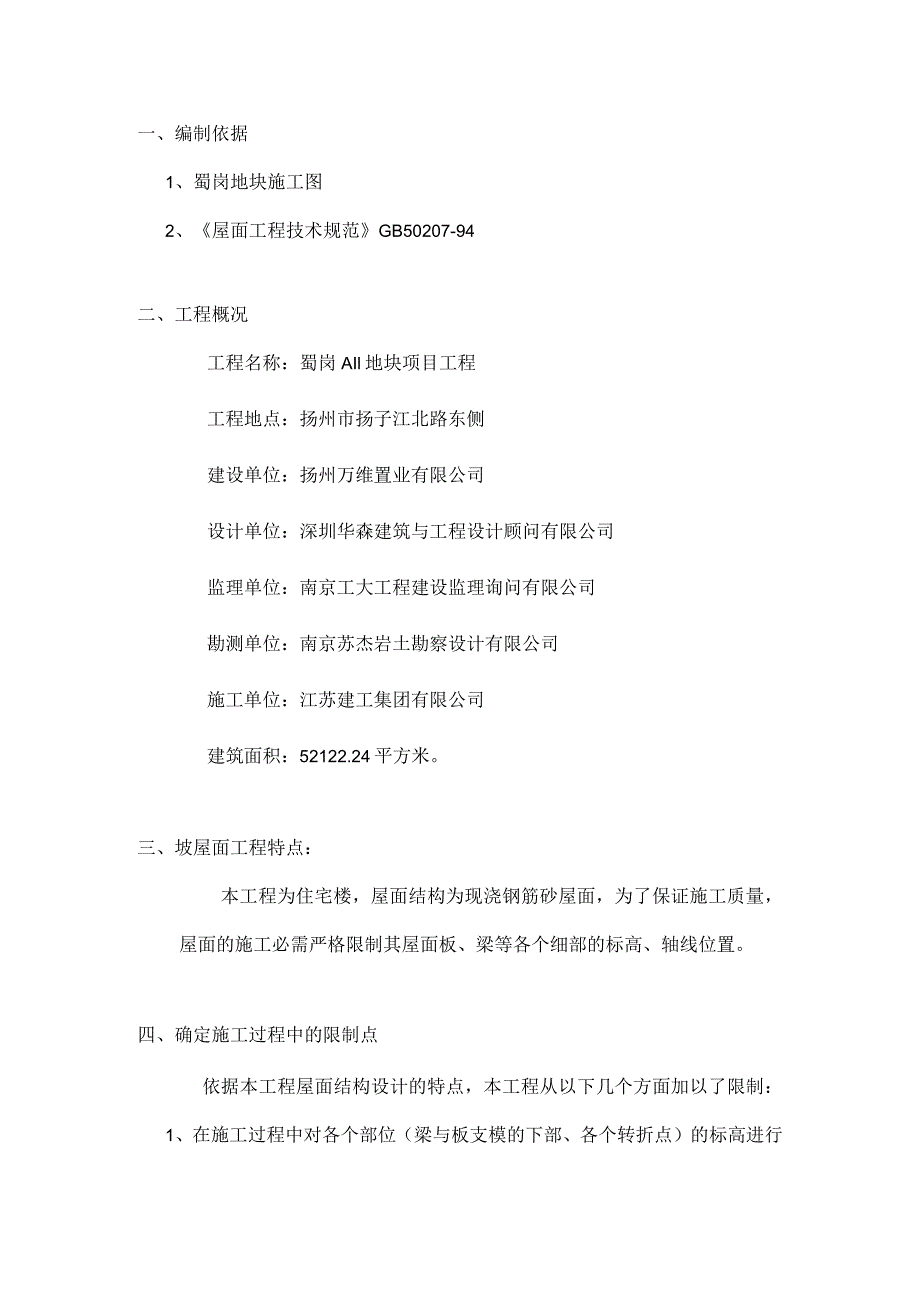

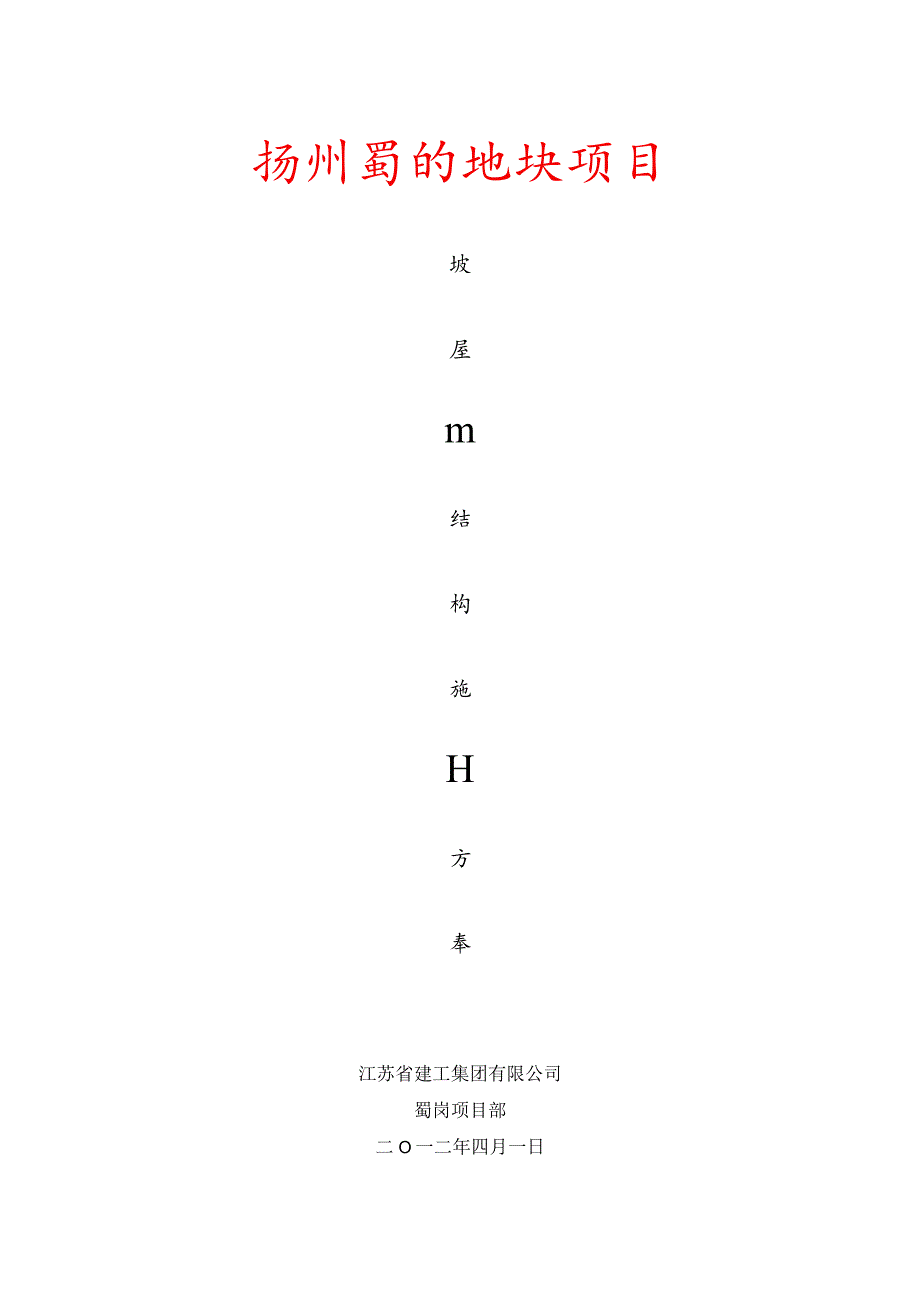

1、扬州蜀的地块项目坡屋m结构施H方奉江苏省建工集团有限公司蜀岗项目部二O一二年四月一日一、编制依据1、蜀岗地块施工图2、屋面工程技术规范GB50207-94二、工程概况工程名称：蜀岗AIl地块项目工程工程地点：扬州市扬子江北路东侧建设单位：扬州万维置业有限公司设计单位：深圳华森建筑与工程设计顾问有限公司监理单位：南京工大工程建设监理询问有限公司勘测单位：南京苏杰岩土勘察设计有限公司施工单位：江苏建工集团有限公司建筑面积：52122.24平方米。三、坡屋面工程特点：本工程为住宅楼，屋面结构为现浇钢筋砂屋面，为了保证施工质量，屋面的施工必需严格限制其屋面板、梁等各个细部的标高、轴线位置。四、确定施工

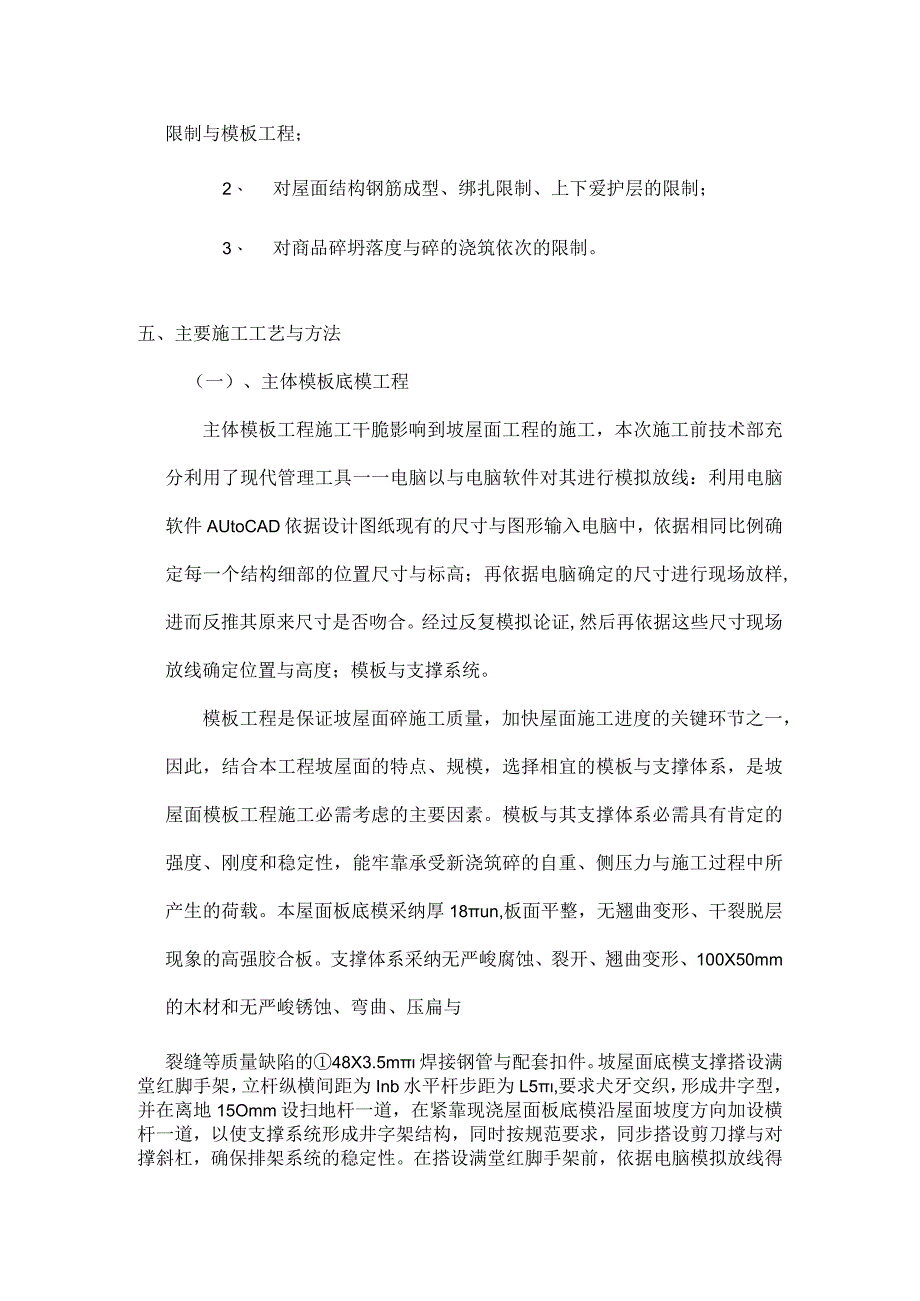

2、过程中的限制点依据本工程屋面结构设计的特点，本工程从以下几个方面加以了限制：1、在施工过程中对各个部位（梁与板支模的下部、各个转折点）的标高进行限制与模板工程；2、 对屋面结构钢筋成型、绑扎限制、上下爱护层的限制；3、 对商品碎坍落度与碎的浇筑依次的限制。五、主要施工工艺与方法（一）、主体模板底模工程主体模板工程施工干脆影响到坡屋面工程的施工，本次施工前技术部充分利用了现代管理工具一一电脑以与电脑软件对其进行模拟放线：利用电脑软件AUtoCAD依据设计图纸现有的尺寸与图形输入电脑中，依据相同比例确定每一个结构细部的位置尺寸与标高；再依据电脑确定的尺寸进行现场放样,进而反推其原来尺寸是否吻合。经
3、过反复模拟论证,然后再依据这些尺寸现场放线确定位置与高度；模板与支撑系统。模板工程是保证坡屋面碎施工质量，加快屋面施工进度的关键环节之一，因此，结合本工程坡屋面的特点、规模，选择相宜的模板与支撑体系，是坡屋面模板工程施工必需考虑的主要因素。模板与其支撑体系必需具有肯定的强度、刚度和稳定性，能牢靠承受新浇筑碎的自重、侧压力与施工过程中所产生的荷载。本屋面板底模采纳厚18un,板面平整，无翘曲变形、干裂脱层现象的高强胶合板。支撑体系采纳无严峻腐蚀、裂开、翘曲变形、100X50mm的木材和无严峻锈蚀、弯曲、压扁与裂缝等质量缺陷的48X3.5m焊接钢管与配套扣件。坡屋面底模支撑搭设满堂红脚手架，立杆纵
4、横间距为Inb水平杆步距为L5,要求犬牙交织，形成井字型，并在离地15Omm设扫地杆一道，在紧靠现浇屋面板底模沿屋面坡度方向加设横杆一道，以使支撑系统形成井字架结构，同时按规范要求，同步搭设剪刀撑与对撑斜杠，确保排架系统的稳定性。在搭设满堂红脚手架前，依据电脑模拟放线得出的转折点、梁位置与标高进行拉线分别设置一排脚手架，然后以此为基准点搭设屋面板的底模，在确定其每个转折坡度均精确无误后，再在其间按上述要求设置满堂红脚手架。由于屋面结构坡度较大，为确保底模的稳固，于板底模脚手架支撑部位，沿坡屋面底模设水平杆一道，模板的顶撑紧固采纳木楔顶紧倒固。支架搭设完毕后，组织项目部各个管理部门以与邀请建设单
5、位现场代表仔细反复了检查板下木楞与支架立杆连接是否稳定、坚固，依据给定的标高线，仔细调整校正木材下横杆高度，将木楞找平。底模铺设完毕后,用靠尺、塞尺和水平仪检查平整度与梁底标高，并进行校正。一切无误后，才进行下道工序的施工。（二）、外脚手架工程由于本工程屋面工程结构不仅困难，坡度陡，而且檐口平面形式凹凸改变较大，所以外脚手架搭设除严格依据脚手架搭设方案外，还要依据屋面结构凹凸改变形式，沿屋面檐口标高处，同步搭设平安防护平台，平安防护平台与屋面檐口外边线间距不得大于200mm,并且要用竹笆满铺后用铁丝绑扎坚固，确保工人在屋檐模板制作、钢筋绑扎性浇注施工过程的平安。（三）、钢筋工程本工程的钢筋加工
6、均在加工棚中完成，钢筋的加工严格按设计施工蓝图与国家规范要求进行加工制作。由于屋面板的钢筋通长，而屋面又需起折，因此，钢筋在每个转折处均要在加工棚中用冷弯机按设计角度完成，以保证其结构在转折处的断面尺寸,且梁箍筋需加工成异型箍筋,不至于超出屋面,屋面柱采纳绑扎搭接,依据屋面坡度柱封顶高度不一。钢筋的运输依据现场施工的实际状况，采纳人力运输至绑扎点。钢筋的绑扎符合设计要求与国家的验收规范要求。为了避开在浇捣混凝土过程中板面钢筋下陷，保证板筋的有效高度，在双层钢筋网之间应增设有效的支撑马凳筋，支撑马凳筋不小于小10,当板筋，12时，间距不大于IOoommXlOOonInb当板筋12时,间距不大于6
7、0OmmX600mm,同一方向上的支撑不少于2道，且距板筋末端不大于150mmo钢筋相互间应绑扎坚固，以防止浇捣混凝土时，因碰撞、振动使绑扣松散，钢筋移位，造成露筋。马凳筋与上、下层钢筋用22#扎丝绑扎，以加强钢筋网整体稳定性。绑扎钢筋时，应按设计规定留足爱护层。留设爱护层，上下采纳商品混凝土垫块，垫块中间带一孔，用铁丝与板筋扎牢，防止滑落。（四）、主体模板面层模安装1、待屋面钢筋全部绑扎完成后，斜屋面面层模板起先安装。2、面层模板由屋檐起先往屋脊安装，以一张模板长度为一施工段。中间留置60Omm宽浇筑口。凝土浇筑过程中，等整段混凝土浇筑完成后,再用预先配置好的模板封死，再从屋脊起先浇筑。3、
8、模板加固采纳定制止水锣杆，上下设置塑料垫圈，用木方、钢管三型卡加固牢靠，确保不涨模。4、如封模过程中遇框架柱，模板上开口，待柱浇筑完成后再封死。5、止水锣杆间距45Omnb木方间距不大于400mm。6、全部出屋面洞口、管井，其根部300mm高范围吊模安装完成，与屋面混凝土一次浇筑。斜屋面双面支模示意图A节点（五）、混凝土工程本屋面工程结构碎的施工重点在于对性的浇捣限制。本工程屋面碎采纳商品混凝土，汽车泵与塔吊水平垂直运输。结合本工程屋面坡度太大的特点，碎的配制严格依据协作比要求进行，并严格限制碎的水灰比、和易性与坍落度，严格限制混凝土粉煤灰掺入量不大于15乐防止屋面结构收缩开裂。现场检测碎坍落
9、度双面支模限制在160-18Ornnb单面支模处碎坍落度120-14Omnb粗骨料限制在10-15mm以内。不合格的一律退回，视天气温度状况，必要时添加混凝土缓凝剂，以确保坡屋面碎的浇筑施工质量。混凝土浇注前模板必需浇水潮湿，避开出现蜂窝、麻面现象。外架搭设高于屋檐L5m,且紧靠屋檐，高于屋檐部分设置横杆两道,并在其间设置挡板一道，四周满布平安网。在整个屋面结构碎浇筑的过程中，劳动力与机具的打算和确定碎的浇筑依次对整个碎的浇筑质量起很大的作用。因设计中，整个屋面位的浇筑不允许出现冷缝，所以碎必需一次性浇筑完毕。由于屋面现浇碎的工程量较大，而且屋面坡度较大。依据对屋面性工程量以与对位初凝时间的计
10、算，本屋面工程的施工做出如下支配：浇注方量与时间：整个屋面板与柱整体浇注,共约180每分段6011?,每小时浇注15一,共计12小时，视状况每段间隔45min。整个屋面浇注完成约13.5小时。施工依次与人员支配：屋面碎的浇筑沿屋面以屋脊为分界线两边同时进行，由东向西浇注。以单元为施工段分3段作业，每段浇注间隔不超过45min人员支配两组作业，两组作业人员同时施工，每组15人,连续施工。第一组人员从屋脊至北面屋檐处进行碎浇筑，其次组人员从屋脊至南面屋檐处进行碎浇筑，两组同时平行渐渐向西浇注；每边以面模预留浇筑口为界限浇注筑,从屋檐向屋脊处浇注并在位初凝前进行交圈，然后按宽为L8米进行其次排的浇筑
11、，渐渐向屋脊靠近，最终两组人员在屋脊处进行交圈封闭，完成整段屋面碎的浇筑施工。采纳双面支模混凝土浇筑过程中用30型振动棒插入板内，如遇管线较密处（太阳能管线），振动棒插入时，用长钢筋使混凝土导入，用锤子敲击外模混凝土是否密实，再用平板振动机在外模面上振动，确保混凝土浇筑质量。施工过程中由于坡度过大，局部混凝土板面未采纳双面支模如屋脊，需采纳人工用铁锹与木蟹对混凝土进行拍打密实，拍实程度以混凝土冒浆压光。因坡屋面浇注难度大，找平收面跟不上，且局部有时须要添加混凝土或铲除多余混凝土，为保证浇注质量，一段浇注完成停45min用于坡屋脊找平，待该段大面积工程量完成后进行下一段浇注。局部屋面须要修补的由
12、塔吊协作吊斗作业，进行混凝土的增减工作。屋面的坡度较大，操作人员根本无法在屋面上站稳，为了保证操作人员的平安，操作人员必需系好平安带，平安带系在贴屋面模板架上。为了充分保证碎的浇筑质量，在碎浇筑前，配置好插入式振捣器4台（2台50型、2台30型）、平板振动机1台，48米混凝土汽车泵一辆，混凝土供应足够；屋面佐养护、保温等材料打算齐全。项目部组织有关人员最终一次进行检查和限制、调整模板、钢筋、爱护层和预埋件等尺寸、规格、数量和位置，经检查合格后，才进行性浇筑。碎下料时，将位自由下落高度限制在2m以内。位浇筑后为保证碎水化热过程正常进行，不致因为水分蒸发而使性强度增长受阻，表面出现干缩裂缝，在碎浇
13、筑后12小时（视气温状况而定）以内进行养护。（六）模板拆除1） .拆除模板时的混凝土强度：现浇结构的模板其支架拆除时的混凝土强度，应符合设计要求，当设计无具体要求时，应符合下列规定： .侧模:在混凝土强度能保证其表面与棱角不因拆除模板面而损坏时,方可拆除； .底模：应在混凝土强度达到表中所规定的强度时，方可拆除。现浇结构拆模时所需混凝土强度结构类型结构跨度（Dl）按设计的混凝土强度标准值的百分率计（）板22502,8758100梁、拱、壳827582100悬臂构件100混凝土达到拆模时的强度所需时间与所用水泥品种、混凝土的协作比、养护条件以与当时的气温等因素有关，应依据有关的试验资料确定。当混
14、凝土强度达到拆模强度后，应对已拆除侧模的结构与其支撑结构进行检查，确认混凝土无影响结构性能的缺陷，而结构又有有足够的承载实力后，始准拆除底模板和支架。已拆除模板与其支架的结构，在混凝土强度达到要求强度后，方可承受全部运用荷载；当施工荷载所产生的效应比运用荷载的效应更为不利时，必需经过核算，必要时应加设临时支撑。对多层现浇结构当需拆除下层结构的模板和支架，而其混凝土强度尚不能承受上层模板和支架所传来的荷载时，则上层结构的模板应选用减轻荷载的结构（如悬吊式模板、桁架支模等）；但必需考虑其支承部分的强度和刚度；或对下层结构另设支柱（又称再支撑）后，才可安装上层结构的模板。2） .模板的拆除依次与留意
15、事项：模板的拆除依次一般是先非承重模板，后承重模板；先侧模板；后底模板。本工程的拆模依次一般是:柱一梁侧模板一楼板f排架。模板拆除时应留意的事项有：模板拆除之前首先应检查构件的混凝土是否达到规定的拆模强度；模板的拆除应按规定的拆模依次进行，确定模板拆除先后依次依次的原则是应使结构能合理地渐渐地按传力系统达到自承荷载。对于悬臂结构和大跨度结构模板，拆除模板与支架时，一般宜分数次松动，渐渐着陆，并检查其无平安问题时才全部拆除。留意事项1 .模板上架设电线和运用电动工具采纳36V的低压电源。2 .登高作业时，各种配件放在工具箱内或工具袋内，严禁放在模板或脚手架上。3 .装拆施工时，上下有人接应，随拆随运走，并把活动部件固定牢靠,严禁堆放在脚手板上或抛掷。4 .设防雷击措施5 .安装墙柱模板时，随时支撑固定，防止倾覆。6 .预拼装模板的安装，边就位，边校正、边安设连接件，并加设临时支撑稳固。7 .拆除承重模板，设临时支撑，防止突然整块塌落。8 .在架空输电线路下面安装和拆除组合钢模板时，吊机起重臂、吊物、钢丝绳、外脚手架和操作人员等与架空线路的最小平安距离
