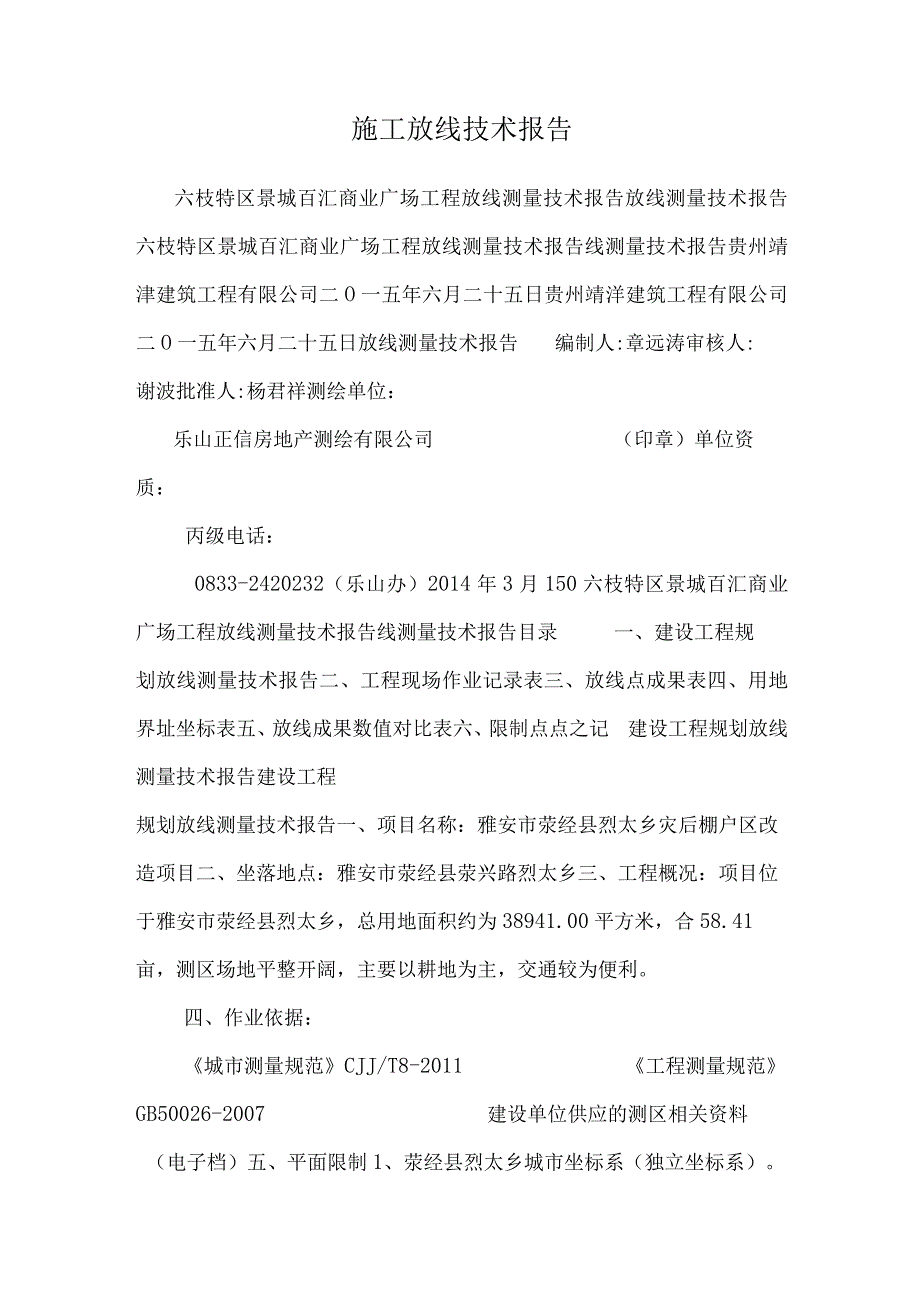

1、施工放线技术报告六枝特区景城百汇商业广场工程放线测量技术报告放线测量技术报告六枝特区景城百汇商业广场工程放线测量技术报告线测量技术报告贵州靖津建筑工程有限公司二O一五年六月二十五日贵州靖洋建筑工程有限公司二O一五年六月二十五日放线测量技术报告编制人:章远涛审核人:谢波批准人:杨君祥测绘单位：乐山正信房地产测绘有限公司（印章）单位资质：丙级电话：0833-2420232（乐山办）2014年3月150六枝特区景城百汇商业广场工程放线测量技术报告线测量技术报告目录一、建设工程规划放线测量技术报告二、工程现场作业记录表三、放线点成果表四、用地界址坐标表五、放线成果数值对比表六、限制点点之记建设工程规划

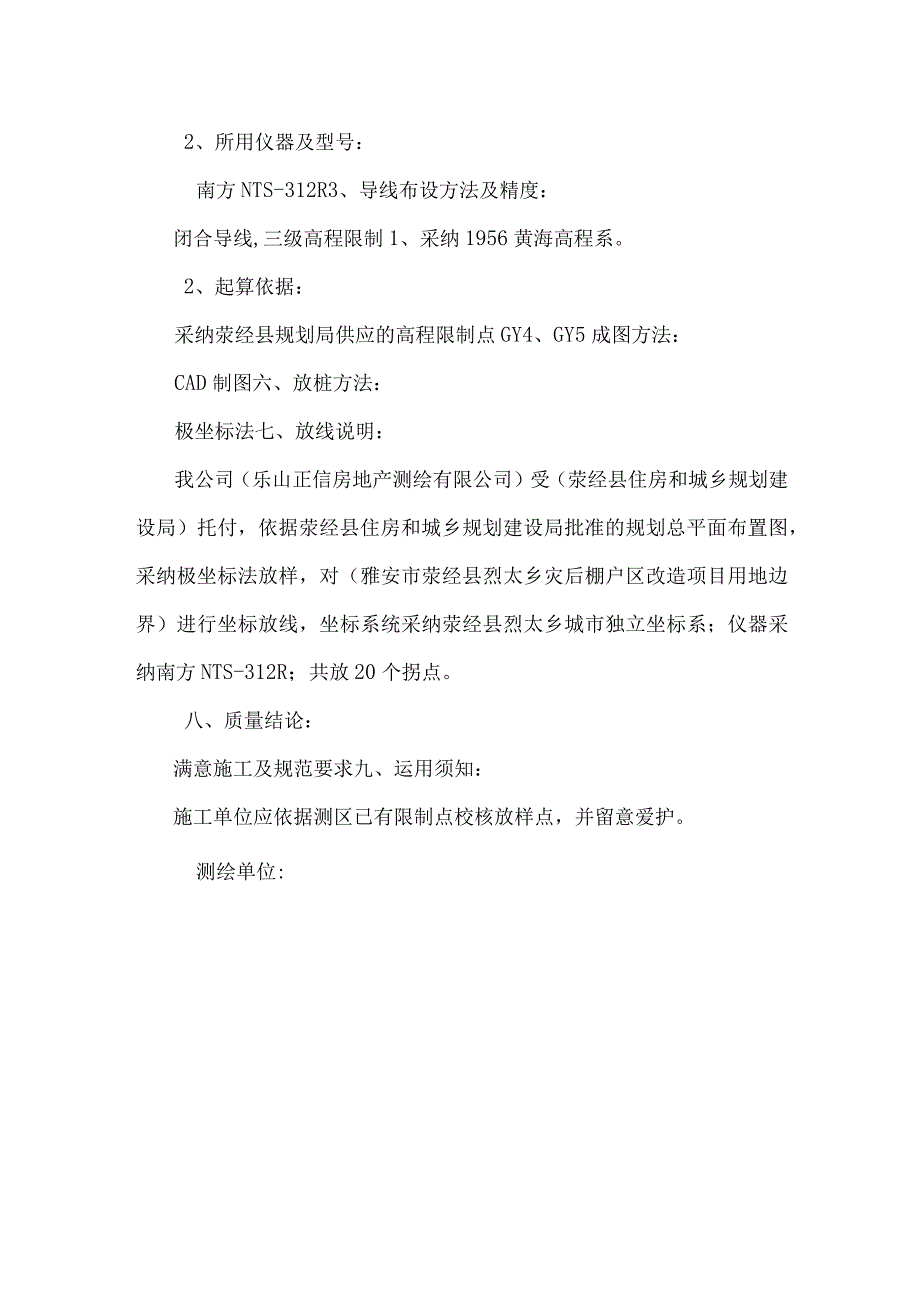

2、放线测量技术报告建设工程规划放线测量技术报告一、项目名称：雅安市荥经县烈太乡灾后棚户区改造项目二、坐落地点：雅安市荥经县荥兴路烈太乡三、工程概况：项目位于雅安市荥经县烈太乡，总用地面积约为38941.00平方米，合58.41亩，测区场地平整开阔，主要以耕地为主，交通较为便利。四、作业依据：城市测量规范CJJ/T8-2011工程测量规范GB50026-2007建设单位供应的测区相关资料（电子档）五、平面限制1、荥经县烈太乡城市坐标系（独立坐标系）。2、所用仪器及型号：南方NTS-312R3、导线布设方法及精度：闭合导线,三级高程限制1、采纳1956黄海高程系。2、起算依据：采纳荥经县规划局供应的

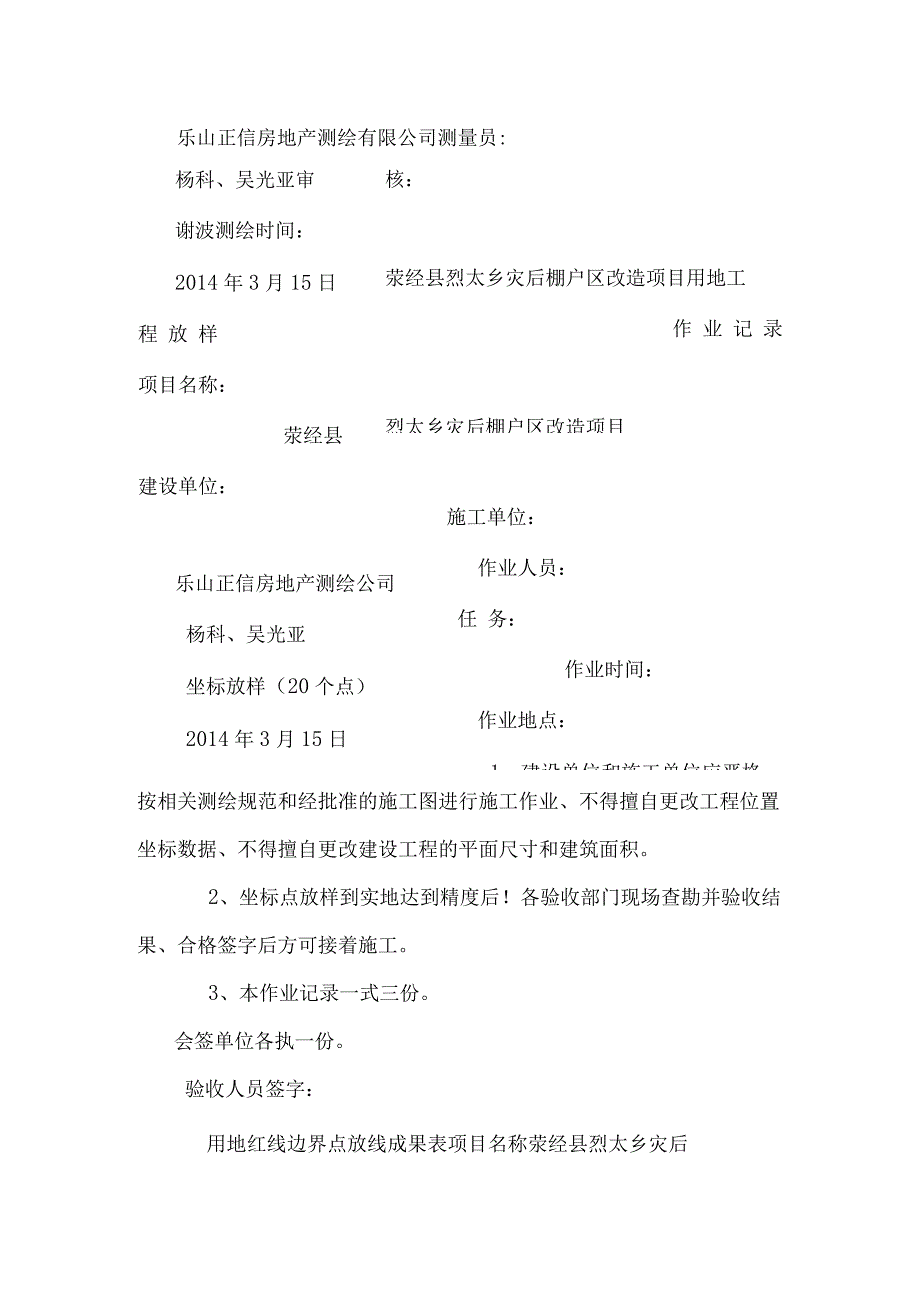

3、高程限制点GY4、GY5成图方法：CAD制图六、放桩方法：极坐标法七、放线说明：我公司（乐山正信房地产测绘有限公司）受（荥经县住房和城乡规划建设局）托付，依据荥经县住房和城乡规划建设局批准的规划总平面布置图，采纳极坐标法放样，对（雅安市荥经县烈太乡灾后棚户区改造项目用地边界）进行坐标放线，坐标系统采纳荥经县烈太乡城市独立坐标系；仪器采纳南方NTS-312R；共放20个拐点。八、质量结论：满意施工及规范要求九、运用须知：施工单位应依据测区已有限制点校核放样点，并留意爱护。测绘单位:乐山正信房地产测绘有限公司测量员:杨科、吴光亚审谢波测绘时间：2014年3月15日程 放 样项目名称：荥经县建设单位
4、：乐山正信房地产测绘公司杨科、吴光亚坐标放样（20个点）2014年3月15日荥经县烈太乡草图核：荥经县烈太乡灾后棚户区改造项目用地工作 业 记 录烈太乡灾后棚户区改造项目施工单位：作业人员：任 务：作业时间：作业地点：1、建设单位和施工单位应严格按相关测绘规范和经批准的施工图进行施工作业、不得擅自更改工程位置坐标数据、不得擅自更改建设工程的平面尺寸和建筑面积。2、坐标点放样到实地达到精度后！各验收部门现场查勘并验收结果、合格签字后方可接着施工。3、本作业记录一式三份。会签单位各执一份。验收人员签字：用地红线边界点放线成果表项目名称荥经县烈太乡灾后棚户区改造项目作业单位乐山正信房地产测绘有限公司
5、坐落地点荥经县烈太乡坐标点号XY桩点类型备注Jl3298645.488578050.547木桩/J23298649.478578061.238木桩/J33298612.040578109.070木桩/J43298569.712578147.326木桩/J53298521.500578178.135木桩/J63298469.226578200.402木桩/J73298461.595578196.441木桩/J83298446.390578162.550木桩/J93298423.061578133.624木桩/JlO3298398.212578113.795木桩/Jll3298339.162578
6、075.553木桩/J123298338.364578066.072木桩/J133298385.373578023.206木桩/J143298417.867577993.576木桩/J153298455.192577959.540木桩/J163298464.462577959.397木桩/J173298490.517577981.717木桩/J183298522.552578004.297木桩/J193298558.032578020.391木桩/J203298611.086578038.684木桩/填写者：杨科检查者：谢波放样成果数值对比表点号设计坐标放样坐标差值X(M)Y(M)X(M)Y(
7、M)X(M)Y(M)Jl3298645.488578050.5473298645.491578050.5450.003-0.002J23298649.478578061.2383298649.476578061.239-0.0020.001J33298612.040578109.0703298612.036578109.076-0.0040.006J43298569.712578147.3263298569.707578147.332-0.0050.006J53298521.500578178.1353298521.501578178.1330.001-0.002J63298469.22657
8、8200.4023298469.236578200.4050.010O.003J73298461.595578196.4413298461.592578196.438-O.003-O.003J83298446.390578162.5503298446.394578162.552O.004O.002J93298423.061578133.6243298423.071578133.6320.010O.008J103298398.212578113.7953298398.214578113.787O.002-O.008J113298339.162578075.5533298339.152578075
9、.553-O.005-O.006J120. 364578066.0723298338.369578066.078O.005O.006J130. 373578023.2063298385.384578023.2120.011O.006J140. 867577993.5763298417.871577993.578O.004O.002J150. 192577959.5403298455.188577959.547-O.004O.007J160. 462577959.3973298464.465577959.392O.003-O.005J173298490.517577981.7173298490.
10、515577981.714-0.002-O.003J183298522.552578004.2973298522.557578004.301O.005O.004J193298558.032578020.3913298558.033578020.397O.OOlO.006J203298611.086578038.6843298611.083578038.682-O.003-O.002限制点点之记点名GY4点号/等级III坐标X：3298787.958；Y：577904.332高程845.41所在地荥经县烈太乡标石类型钢钉通视点号GY5点位略图点位说明位于荥经县烈太乡灾后棚户区改造项目用地左侧山上
11、，以钢钉钉入，水泥墩上红油漆标注,标注名称GY4利用旧点及状况埋石员杨科日期2014年3月15日单位乐山正信房地产测绘有限公司备注限制点点之记点名GY5点号/等级In坐标X：3298924.088,Y：578289.070高程821.87所在地荥经县烈太乡标石类型钢钉通视点号GY4点位略图点位说明位于荥经县烈太乡灾后棚户区改造项目用地右侧山上，以钢钉钉入，水泥墩上红油漆标注，标注名称GY5利用旧点及状况埋石员杨科日期2014年3月15日单位乐山正信房地产测绘有限公司备注限制点点之记点名Al点号/等级In坐标X：3298518.770,Y：578212.163高程774.90所在地荥经县烈太乡标石类型钢钉通视点号2点位略图点位说明位于荥经县烈太乡灾后棚户区改造项目用地右侧一户废弃房屋上，以钢钉钉入，水泥墩上红油漆标注利用旧点及状况埋石员杨科日期2014年3月15日单位乐山正信房地产测绘有限公司备注限制点点之记点名2点号/等级In坐标X：3298634.296,Y：578104.504高程777.16所在地荥经县烈太乡标石类型钢钉通视点号Al点位略图点位说明位于荥经县烈太乡灾后棚户区改造项目用地右上方相册道路边上，以钢钉钉入，水泥墩上红油漆标注利用旧点及状况埋石员杨科日期2014年3月15日单位乐山正信房地产测绘有限公司备注
