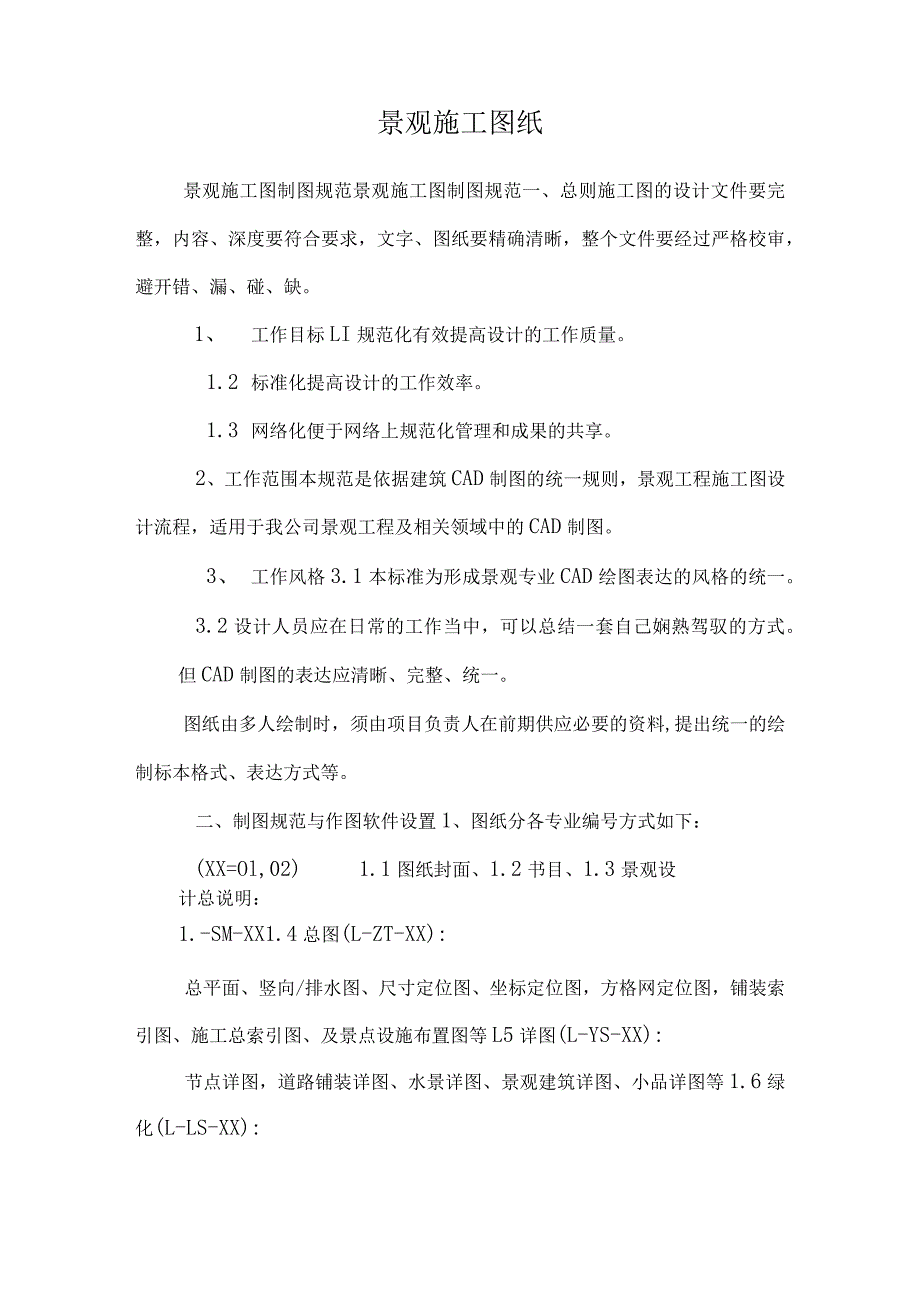

1、景观施工图纸景观施工图制图规范景观施工图制图规范一、总则施工图的设计文件要完整，内容、深度要符合要求，文字、图纸要精确清晰，整个文件要经过严格校审，避开错、漏、碰、缺。1、 工作目标LI规范化有效提高设计的工作质量。1.2 标准化提高设计的工作效率。1.3 网络化便于网络上规范化管理和成果的共享。2、工作范围本规范是依据建筑CAD制图的统一规则，景观工程施工图设计流程，适用于我公司景观工程及相关领域中的CAD制图。3、 工作风格3.1本标准为形成景观专业CAD绘图表达的风格的统一。3.2设计人员应在日常的工作当中，可以总结一套自己娴熟驾驭的方式。但CAD制图的表达应清晰、完整、统一。图纸由多人

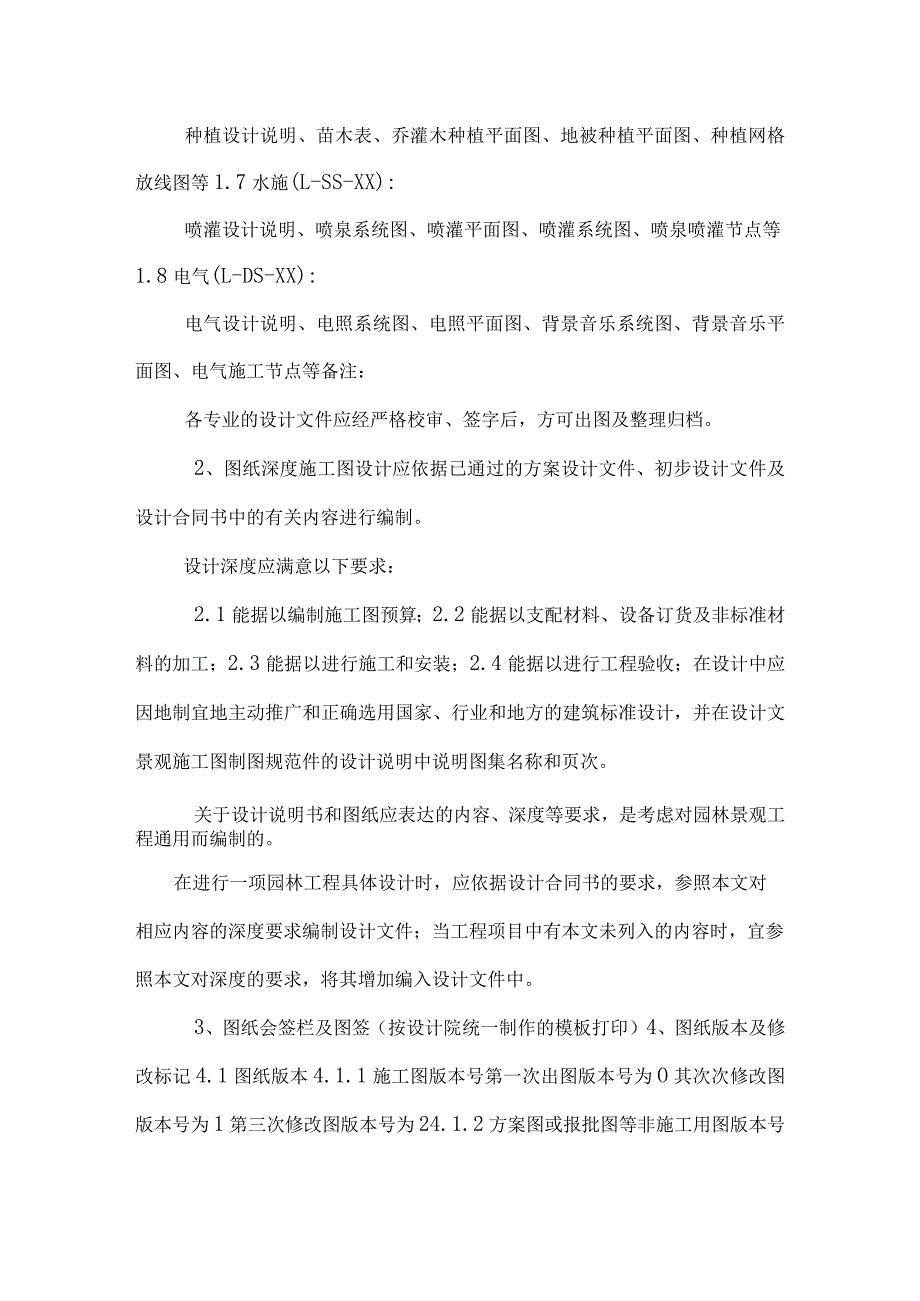

2、绘制时，须由项目负责人在前期供应必要的资料,提出统一的绘制标本格式、表达方式等。二、制图规范与作图软件设置1、图纸分各专业编号方式如下：(XX=Ol,02)1.1图纸封面、1.2书目、1.3景观设计总说明：1.-SM-XX1.4总图(L-ZT-XX):总平面、竖向/排水图、尺寸定位图、坐标定位图，方格网定位图，铺装索引图、施工总索引图、及景点设施布置图等L5详图(L-YS-XX):节点详图，道路铺装详图、水景详图、景观建筑详图、小品详图等1.6绿化(L-LS-XX):种植设计说明、苗木表、乔灌木种植平面图、地被种植平面图、种植网格放线图等1.7水施(L-SS-XX):喷灌设计说明、喷泉系统图、
3、喷灌平面图、喷灌系统图、喷泉喷灌节点等1.8电气(L-DS-XX):电气设计说明、电照系统图、电照平面图、背景音乐系统图、背景音乐平面图、电气施工节点等备注：各专业的设计文件应经严格校审、签字后，方可出图及整理归档。2、图纸深度施工图设计应依据已通过的方案设计文件、初步设计文件及设计合同书中的有关内容进行编制。设计深度应满意以下要求：2.1能据以编制施工图预算；2.2能据以支配材料、设备订货及非标准材料的加工；2.3能据以进行施工和安装；2.4能据以进行工程验收；在设计中应因地制宜地主动推广和正确选用国家、行业和地方的建筑标准设计，并在设计文景观施工图制图规范件的设计说明中说明图集名称和页次。

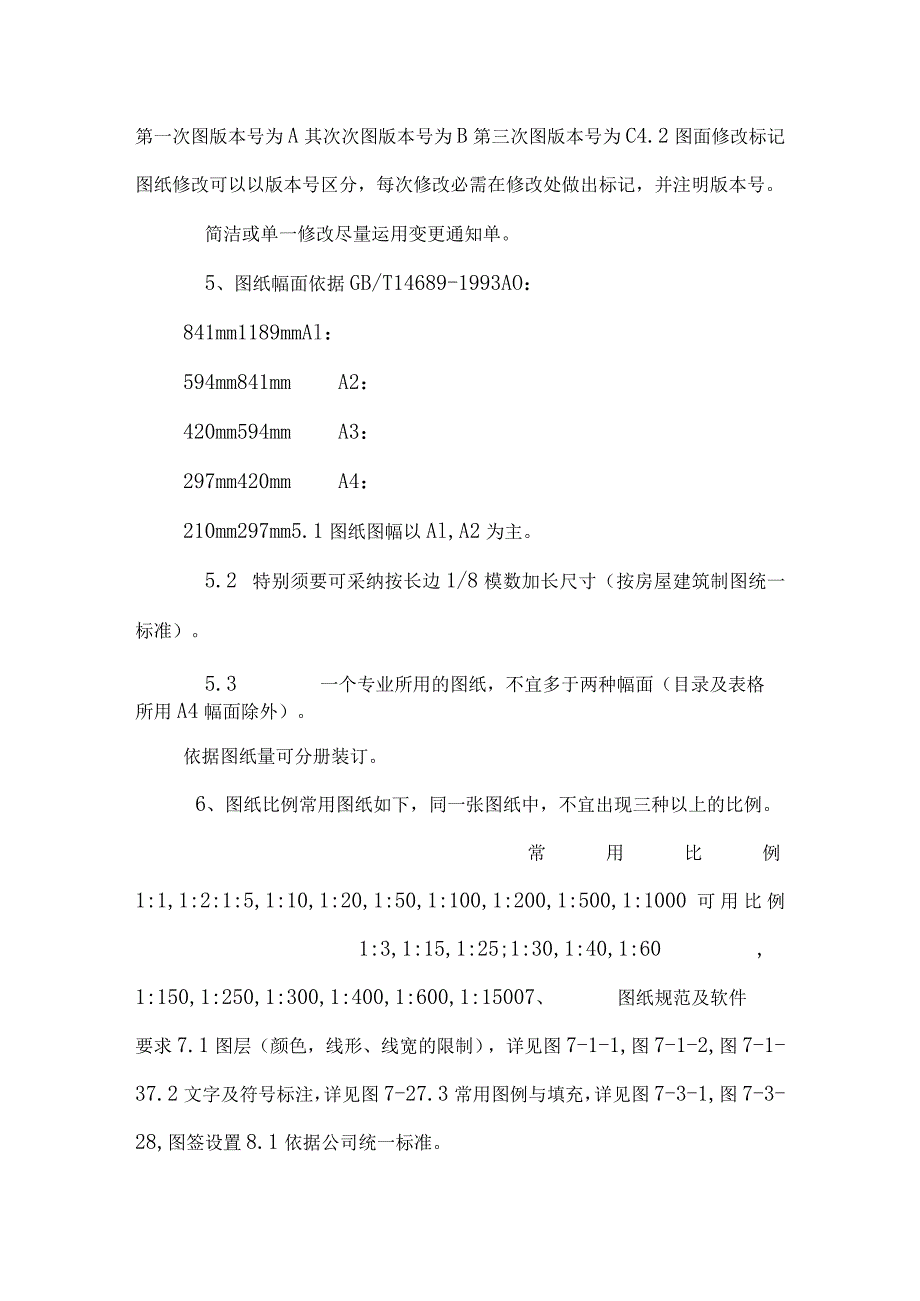

4、关于设计说明书和图纸应表达的内容、深度等要求，是考虑对园林景观工程通用而编制的。在进行一项园林工程具体设计时，应依据设计合同书的要求，参照本文对相应内容的深度要求编制设计文件；当工程项目中有本文未列入的内容时，宜参照本文对深度的要求，将其增加编入设计文件中。3、图纸会签栏及图签（按设计院统一制作的模板打印）4、图纸版本及修改标记4.1图纸版本4.1.1施工图版本号第一次出图版本号为O其次次修改图版本号为1第三次修改图版本号为24.1.2方案图或报批图等非施工用图版本号第一次图版本号为A其次次图版本号为B第三次图版本号为C4.2图面修改标记图纸修改可以以版本号区分，每次修改必需在修改处做出标记，
5、并注明版本号。简洁或单一修改尽量运用变更通知单。5、图纸幅面依据GB/T14689-1993AO：841mm1189mmAl：594mm841mmA2：420mm594mmA3：297mm420mmA4：210mm297mm5.1图纸图幅以Al,A2为主。5.2 特别须要可采纳按长边1/8模数加长尺寸（按房屋建筑制图统一标准）。5.3 一个专业所用的图纸，不宜多于两种幅面（目录及表格所用A4幅面除外）。依据图纸量可分册装订。6、图纸比例常用图纸如下，同一张图纸中，不宜出现三种以上的比例。常用比例1:1,1:2:1:5,1:10,1:20,1:50,1:100,1:200,1:500,1:100
6、0可用比例1:3,1:15,1:25;1:30,1:40,1:60,1:150,1:250,1:300,1:400,1:600,1:15007、图纸规范及软件要求7.1图层（颜色，线形、线宽的限制），详见图7-1-1,图7-1-2,图7-1-37.2文字及符号标注，详见图7-27.3常用图例与填充，详见图7-3-1,图7-3-28,图签设置8.1依据公司统一标准。标题栏大小240mmX40mm,会签栏大小16OmmX25mm8.2内容详见图签范本9、图纸布局9.1建议在图纸空间布局出图10、参照功能的运用景观施工图制图规范10.1为削减施工图设计中重复工作，建议采纳参照功能作图（尤其是总图部分
7、）。10.2留意对参照文件的爱护，防止误改（包括文件内容、文件名和保存路径）、误删。在复制带参照的文件时应将参照文件同事复制，以防参照丢失。详见三、图纸内容与要求1、图纸总封面（统一模板打印，详见封面范本）1、项目名称2、设计阶段，3、编制单位3、编制年月。2、图纸目录（统一模板打印，详见图纸目录范本）3、景观设计总说明（统一模板打印，详见景观设计总说明范本）3.1工程概况：建设地点、名称、景观设计性质、设计范围。3.2设计依据3.3材料说明，有共同性的，如混凝土、砌体材料、金属材料标号、型号；木材防腐、油漆；石材等材料要求，可统一说明或在图纸上标注。3.4防水、防潮做法说明3.5新材料、新技
8、术做法及特别造型要求。3.6留意事项3.7规范性参考文献4、设计图纸4.1总平面图4.1.1一般绘制在Al或AO图纸，依据工程须要，可分图表示，比例1：5001：1000.4.1.2主要内容（1）设计场地范围，坐标，与其相关的四周道路红线，建筑红线及坐标。（2）建筑物以粗实线表示一层外墙轮廓，标明建筑坐标（坐标是否标注依据图纸状况），建筑名称、层数、编号、出入口及0.00设计标高（标高是否标注依据图纸状况）。（3）场地内保留项目，需爱护的文物、古树、名木名称、爱护级别、爱护范围。（4）场地内地下建筑物位置、轮廓。（5）场地内机动车道路系统及对外车行、人行出入口位置,及道路中心交叉点坐标。（6）
9、景观设计元素，用图例表示或以文字标注名称及其限制坐标（坐标是否标注依据图纸状况）1）绿地位置填充或以图例标示O屋顶绿地与一般绿地填充形式上要进行区分；2）自然水系、人工水系、水景应标明；3）广场活动场地铺装表示外轮廓范围（依据工程状况表示大致铺装纹样）；4）园林景观建筑、小品，如亭、台、榭、廊、桥、门、墙、伞、架、柱、花坛、园路等需表示位置、名称、形态、园路走向、主要限制坐标（坐标是否标注依据图纸状况）；小品中的花架及景亭应采纳顶视图示意。5）依据状况表示园林景观无障碍设计，指北针；图纸说明。4.1.3指北针及风玫瑰（风玫瑰看原图纸是否标明）。4.1.4补充图例。4.1.5图纸上的说明。4.1
10、.6主要经济技术指标。留意事项：（1）平面布置图给人第一感觉是：图中应直观地告知施工人员道路、建筑与景观（水体、花坛、小品、雕塑、设备等）的大体布置。（3）园林景观设计元素，以图例表示或者文字标注名称及其限制坐标。（4）样式不同的同一种节点要标明号码，比如树池1,树池2。（有利于绘制节点时归纳）景观施工图制图规范（5）留意高差之间的构造连接。（6）每个踏步都必需写出上/下N级。（7）路沿石的两条线要一粗一细，制图美观。（详见图7-1-1）.4.2雕塑小品总平面布置图：在总平面中具体标出涉及到的雕塑、景观小品的平面位置及中心点与总平面限制轴线的位置关系，雕塑小品分类统计表。指北针4.3铺装物料总
11、平面图：在总平图中用图例具体标注区域内硬质铺装材料材质、颜色及其尺寸（对于不再进行铺装详图设计的铺装部分，应标明铺装的分格、材料规格、铺装方式、铺设尺寸等），材料设计选用说明、铺装材料图例、铺装材料用量统计表（按面积计）。指北针。4.4总竖向布置图4.4.1常用比例1：5001：1000.4.4.1主要内容（1）与景观设计相关的建筑物一层室内0.00设计标高（相当肯定标高值）及建筑四角散水底设计标高；（2）场地内车行道路中心线交叉点设计标高；（3）自然水系常年最高最低水位，人工水景最高水位及水底设计标高，旱喷泉地面标高；（4）人工地形形态（微地形）设计标高（最高、最低）、范围（用等高线表示高差
12、）；（5）园林建筑、景观小品的主要限制标高，如亭、台、廊、榭设计标高，台阶、挡土墙、景墙等标顶、底设计标高。（参考标高表示符号）（6）主要景点的限制标高及主要铺装面限制标高（如下沉广场的最低标高、台地的最高、最低标高等）及主要铺装面限制标高；（7）坡面箭头表示地面及绿地内排水方向，雨水集水井位置；（8）依据工程须要做场地设计剖面图；图纸说明设计依据，尺寸单位，其他（有地下车库的注明地下车库顶板高估及回填土厚度）（9）图纸上的说明。D设计依据；2）尺寸单位；3）其它。（10）其他图纸内容参考总平面。（11）标高表示符号：WLWaterLevel水平面标高BWBottomofWall墙体底部标高B
13、PBottomofPool池底标高BCBottomofCurb路牙底部标高TWTopofWall墙体顶部标高TSTopofSpace区域标高（非铺装标高，如草坪等）TCTopofCurb路牙顶部标高FLFloorLevel铺装标高RLRoadLevel主干道标高HPHightPoint地形最高点PAPlantedArea种植区域TPTopofPlanter种植池顶部标高TGTopofGrate积水井标高WFWaterFountain喷泉说明：室外地坪标高用涂黑的三角形表示，三角形高度为3mm,标高符号尖端指向被标注高度位置，标高数字以m为单位，标注到小数点以后两位。4.5总尺寸放线图4.5.1
14、常用比例1：5001：1000景观施工图制图规范4.5.2具体标注总平面各类建筑、构筑物、广场、道路、平台、水体、主题雕塑等的主要限制点及相应尺寸标注。4.6总坐标定位图4.6.1常用比例L5001：10004.6.2场地范围内由甲方供应现状平面图内坐标为基本坐标点，标注场地范围内建筑一层四角坐标（依据图纸状况可调整），道路中心线交叉点坐标，广场起始点坐标，景观小品起始点坐标，圆弧坐标标注圆心。4.7网格定位图4.7.1常用比例1：5001：10004.7.2作为放样依据的平面限制点必需明确标识出，且其位置必需在整个施工过程中较外固定（且无障碍）的点，如固定的建/构筑物上。4.7.3留意事项（
15、1）总平放样与局部放样的放样线，数字，线条粗细必需统一。（2）大尺寸处（10m,15m等大单位）线条必需加粗，且其旁要标注数据。(3)小广场网格放样图也要有基准点，即使为相对基准点。(4)绿化或水电所用到的网格必需与土建相同。(5)放线图名称下标注内容：注：放线采纳A.B相对坐标系，A为纵坐标，B为横坐标，坐标原点为(A=0,B=O)点，该点选择XXXXX角点，大地坐标值为(X二XXXXX,Y=XXXX),方格网间距为Xmo图中坐标以m为单位，尺寸标注以mm为单位。4.8总平面索引图4.8.1常用比例1：5001：1000.4.8.2对于困难、面较大的景观工程，应采纳分区将整个工程分为若干个分区，分区范围用粗虚线表示，分区划分方式可遵循图纸放大比例要求，也可依据现场地块状况进行分区，对各区域进行编号。并将分区索引到各分区详图。4.8.3各分区中相同的做法进行归纳总结，如沥青道路、相同园路及标准设施等做法，统一整理为通用图集，并在总平面图索引图中进行索引。4.8.4索引图中应留意，若需索引部分为一片区域或平面样式，需用粗虚线将该范围框选进行索引；若需索引剖面，需剖切符号标明剖切位置；立面采纳立面符号。4.8.5指北针4.9分区平面图4.9.1总图图纸比例下无法叙述详尽，在分区平面图
