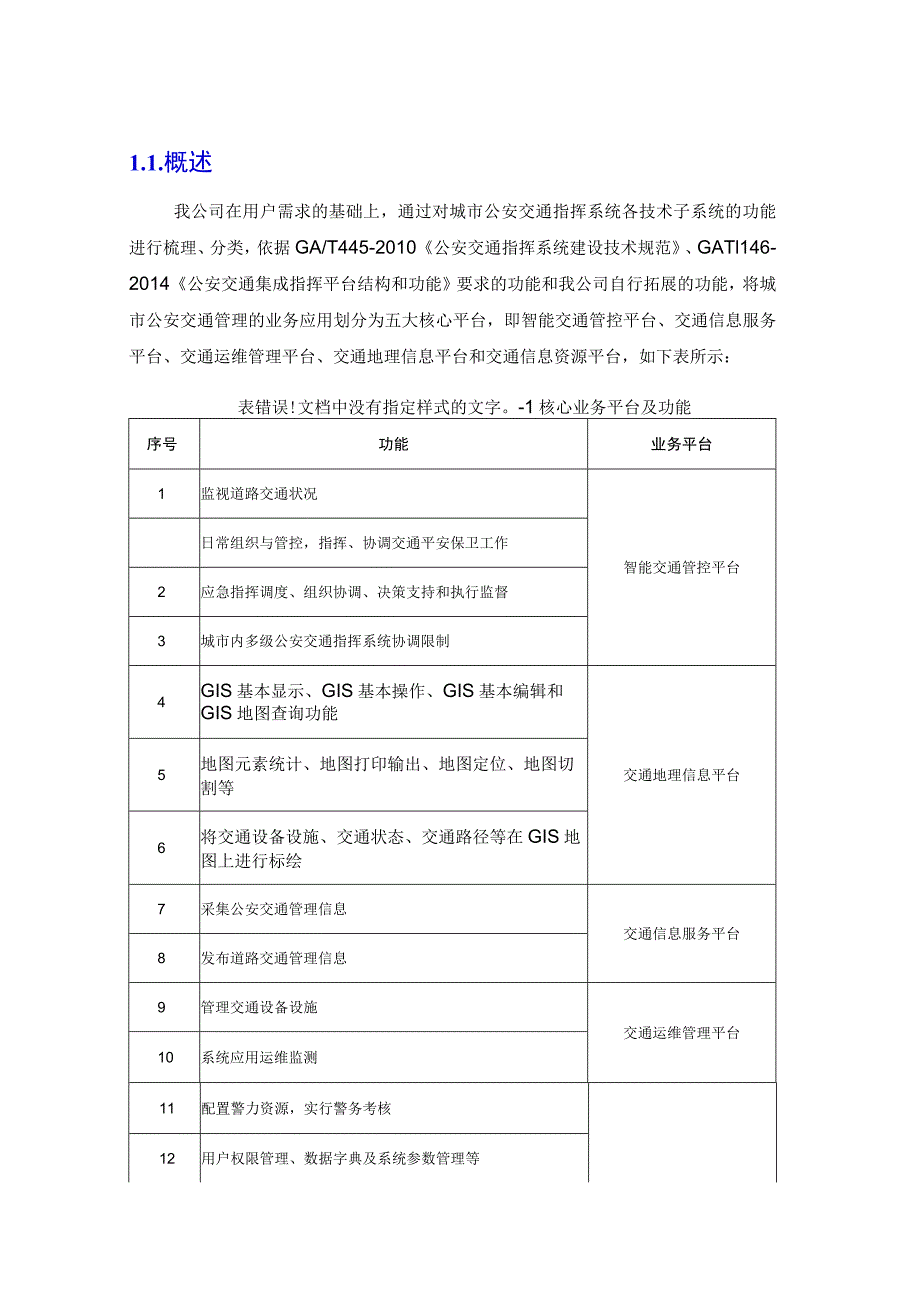

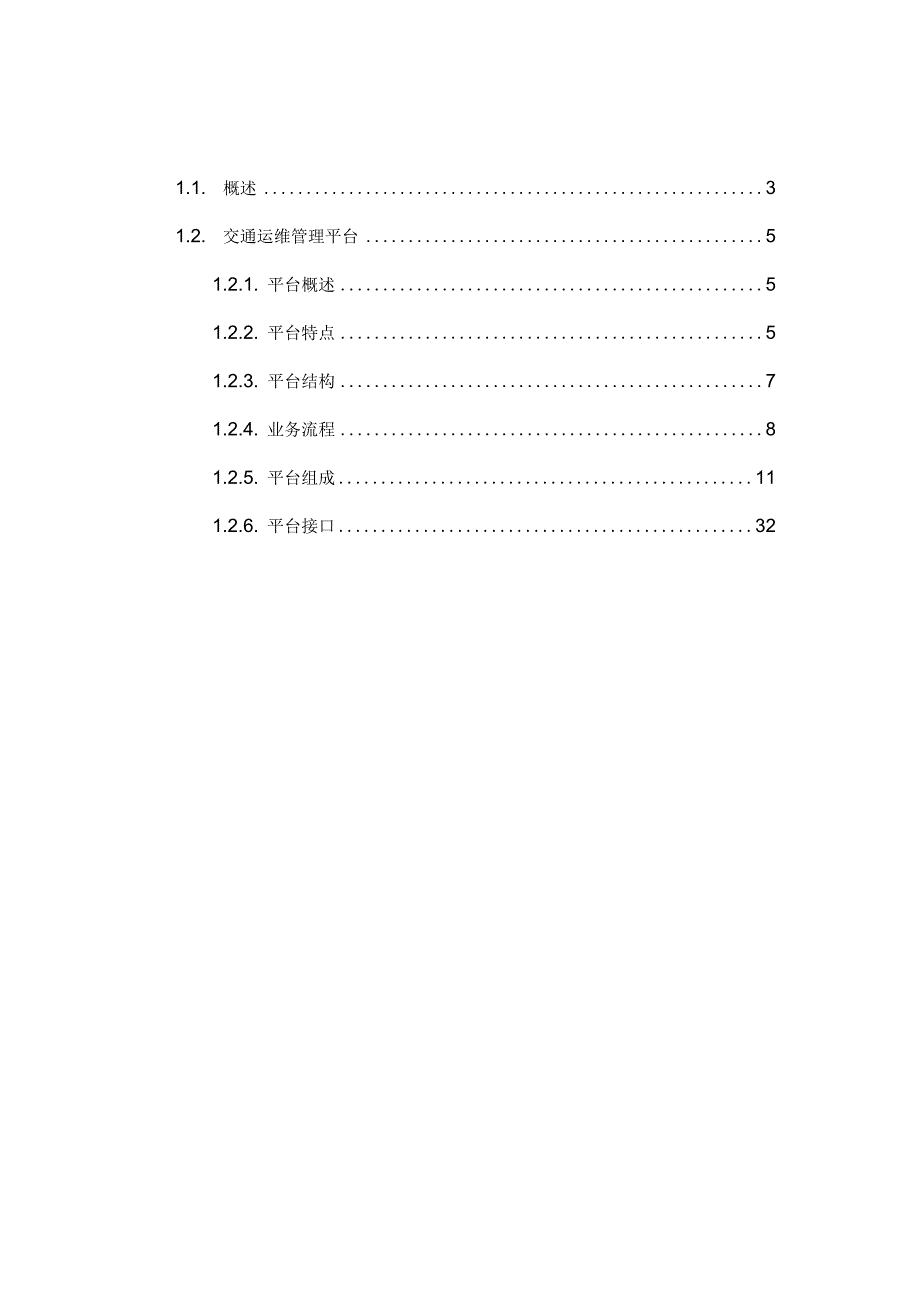

1、才智交通产品解决方案交通运维管理平台【面对城市交通】1.1. 概述31.2. 交通运维管理平台51.2.1. 平台概述51.2.2. 平台特点51.2.3. 平台结构71.2.4. 业务流程81.2.5. 平台组成111.2.6. 平台接口321.1.概述我公司在用户需求的基础上,通过对城市公安交通指挥系统各技术子系统的功能进行梳理、分类,依据GA/T445-2010公安交通指挥系统建设技术规范、GATl146-2014公安交通集成指挥平台结构和功能要求的功能和我公司自行拓展的功能,将城市公安交通管理的业务应用划分为五大核心平台,即智能交通管控平台、交通信息服务平台、交通运维管理平台、交通地理

2、信息平台和交通信息资源平台,如下表所示:表错误!文档中没有指定样式的文字。-1核心业务平台及功能序号功能业务平台1监视道路交通状况智能交通管控平台日常组织与管控,指挥、协调交通平安保卫工作2应急指挥调度、组织协调、决策支持和执行监督3城市内多级公安交通指挥系统协调限制4GIS基本显示、GIS基本操作、GIS基本编辑和GIS地图查询功能交通地理信息平台5地图元素统计、地图打印输出、地图定位、地图切割等6将交通设备设施、交通状态、交通路径等在GIS地图上进行标绘7采集公安交通管理信息交通信息服务平台8发布道路交通管理信息9管理交通设备设施交通运维管理平台10系统应用运维监测11配置警力资源,实行警

3、务考核12用户权限管理、数据字典及系统参数管理等13交通信息的采集、存储、分析、交换交通信息资源平台1)智能交通管控平台作为公安交通指挥中心核心应用平台,以总队、支队、大队、路面岗勤为主用户群,以城市交通状况监测、交通日常管控、突发事务处置为核心业务,通过交通信息资源云中心对接交互,为指挥中心、科室、路面等各角色供应各类应用的业务平台。2)交通地理信息平台针对交管平台特地打造的地理信息应用系统,以公安网为基础,以警用电子地图为核心,以地理信息技术为支撑,对空间地理数据进行可视化呈现及空间数据分析,为核心业务平台供应基础支撑。3)交通信息服务平台为公安交管用户供应面对公众的交通信息服务,实现交通

4、信息采、编、审、发,通过诱导屏、微信、微博等方式对外发布。4)交通运维管理平台作为交通技术服务部门供应运维管理工具,通过设备管理、设施管理、警力资源管理、应用运行监测和系统管理等手段有效管理交通设备、应用系统和警力资源,提高智能交通系统的整体运行效率。5)交通信息资源平台交通信息资源平台为应用系统供应统一的数据采集和传输服务,支撑跨单位间按需信息交换与共享。实现多种类型的数据采集,牢靠、快速、平安地数据传输,多种类型的数据交换等一系列的功能和非功能性需求,从而实现互连互通、数据共享。1.2. 交通运维管理平台1.2.1. 平台概述交通运维管理平台作为一套基础支撑平台,通过交通设备管理系统、交通

5、设施管理系统、应用运维监测系统、系统管理中心全面监控和管理系统软、硬件的运行状况,并为各平台及业务系统供应了集中统一的权限认证、资源配置管理,同时采纳移动互联网技术、实景三维移动测量技术进行外场设备设施的信息采集,全面实现从资产管理、运行监测到运维服务的最终产品目标。交通运维管理平台主要是针对以下设备、设施及系统进行资产管理、状态(性能)监控、运维服务。范围包括:D外场交通设备2)外场交通设施3)指挥中心应用系统4)警用装备等1.2.2. 平台特点交通运维管理平台紧密结合智能交通管理行业需求,通过交通设备管理系统、交通设施管理系统、应用运维监测系统全面监控和管理系统设备、设施及应用系统的运行状

6、况,全面实现智能交通管理系统的资产管理、运行监测、运维服务的全面管理目标。系统具备如下特点:1 .遵循行业规范设计保证平台兼容性产品遵循GATlO43-2013、GA1049等行业规范统一进行设计,保证了系统的兼容性;2 .多维度的设备状态检测手段平台支持系统主动检测、设备报障、人工报障等多种设备状态采集方式。3 .多样化的信息采集手段平台采纳了移动APP采集、人工录入等多种方式进行交通设备设施的信息采集,适用于各种业务场景。4 .集成实景三维移动测量技术平台集成了实景三维移动测量技术进行设备设施信息采集,能够快速、精确地进行设备设施位置、空间尺寸的测量,并形成历史版本;5 .设备运维全程管理

7、交通运维管理平台通过运维流程管理实现外场设备从设备告警、故障派单到修理反馈的全过程管理,从而有效地保证智能交通系统的整体运行效率。6 .有效地进行交通设备产品质量评价平台建立了针对交通设备产品的质量评价体系,通过对设备运维业务的数据分析,平台可供应对交通设备产品的质量评估,并可以针对性地供应设备更换预警。1.2.3. 平台结构1.2.3.1 逻辑结构业务展示层PC客户端移动客户端通用接口与组件业务应用层系统管 理中心警力资 源管理业务数据层设备信息数据采集层交通设备设备层平台系统交通设备 管理系统交通设施 管理系统应用运维 监测系统系统设施信息警力资源信息应用系统信息运行监测信息适配移动终端信

8、息采集设备平台数据接入服务图错误!文档中没有指定样式的文字。-1逻辑结构交通运维管理平台为科技科、秩序科、指挥中心等交管部门的领导、干警供应技术手段,通过资产管理、集中监控、资产运维、统计分析等功能有效管理内外场设备、设施及应用系统等,从而提高智能交通管理系统的整体效率。为了适应智能交通行业开展系统运维业务的须要,该平台设计建立在统一的规范要求和行业标准之上,具备敏捷的扩展性和高牢靠性,具有强大的访问性能和快速响应性,并可集群应用。与*信.电采“旁髭UruxWindowServerTomcat.JDK设备状态监控松努运推省91工作站图错误!文档中没有指定样式的文字。2物理结构1.2.4. 业务

9、流程1.2.4.1交通设备管理图错误!文档中没有指定样式的文字。-3设备故障处理流程图错误!文档中没有指定样式的文字。-4设备移除流程图错误!文档中没有指定样式的文字。-5设备报废流程图错误!文档中没有指定样式的文字。7设施移除流程图错误!文档中没有指定样式的文字。-8设施报废流程1.2.5. 平台组成1.2.5.1 交通设备管理系统交通设备管理系统供应对视频、电警、卡口、信号机、大屏、诱导等交通设备进行资产管理、集中监测、故障处理、运维服务、统计分析等功能。1.2.5.1.1. 资产管理资产管理主要供应资产台帐管理功能,包括设备信息的增、删、改、查、位置标注、验证等功能。在录入交通设备信息时

10、,要求同时完成设备的专有信息配置,系统还支持信息的批量导入、导出及添加到分组的功能。设备维护供应交通设备信息的新增、删除、修改、查询功能。如下图:熊细SfiA9BQM瑟mSlrt三l2WforZV-B2名脚4三K0娜S岷B3uacoS觎4既无4三EfD$赳诙worS龊Vl图错误!文档中没有指定样式的文字。-9设备维护令设备标注用户也在GIS界面完成设备标注后关联到设备添加页面对该设备的信息进行维护。合设备信息采集及巡检针对新增外场设备位置信息缺少精确的初始信息的状况,系统供应外场设备信息采集及巡检客户端APP,用户运用手机或其他移动工具即可对外场设备的位置信息进行现场定位,同时还可以上报此设备

11、的工作状态、修理结果等,使得对设备维保工作的质量评估更加精确及客观。1.2.5.1.2. 集中监测集中监测功能主要进行监测交通设备的运行状况,管理系统自动巡检中产生的告警以及人工方式上报的告警。系统供应交通设施的工作状态集中呈现,实现基于表单和GIS图标的状态呈现并且能够以管理机构、设施类型、工作状态等专题形式进行展示。设备监测以地图呈现为主,辅以列表呈现方式。(默认为设备管理首页)在地图右侧的结果列表中,默认显示视野内设备。图错误!文档中没有指定样式的文字。-10设备监测令告警台在系统运行过程中出现的大量事务经过处理,形成了最终需用户关注的告警经过排重处理直观地呈现在告警台上,运维人员可对告

12、警进行快速确认派发工单、忽视操作,通过告警台,可查看告警源当前的具体状况,分析故障根源,还可查看告警资源历史故障及工单派发、短信通知状况。告警分类包括未处理告警、处理中告警、已处理告警,运维人员可以进行告警确认/删除、处理跟踪等操作。依处事的?处喳的省筝已较酬再誓图错误!文档中没有指定样式的文字。告警处理专告警策略该功能主要设置告警台的处理策略,包括信息自动采集周期、有告警时是否自动发送短信/邮件/客户端消息等,同时可配置邮件服务器和短信网关。昌号码2;建三三+发医人触+Xm3号启用自a案篥场信一知rtii知修作B1野期拒是是K三!52a11152OaMI9页S图错误!文档中没有指定样式的文字

13、。-12告警策略1.2.5.1.3. 运维服务运维服务供应故障处理、移除、报废等运维流程,支持派单、接单、确认、反馈、结单、归档等过程管理。人工报障以地图呈现为主,辅以列表呈现方式,查询找到故障设备,进行故障修理上报,如下图:图错误!文档中没有指定样式的文字。13人工报障故障处理接到系统自动告警或人工告警后,指挥中心运维岗人员在进行故障确认后,通过系统流程派单给维保公司的负责该设备维保的人员,该人员运用运维系统的移动终端出现场进行故障处理,并将现场处理结果反馈给指挥中心,指挥中心运维岗人员依据维保人员到达现场的时间、修理时间等对该项任务的效率及质量进行确认、评价。设备移除指挥中心运维岗人员或需求单位提出设备移除申请,注明移除缘由、施工起止时间、影响范围等,审核部门接到移除申请后,审查是否可行,并确定是否批准。审批环节允许包括多个步骤,由多人按依次进行审批。改藏程*糖诞部:的建:W醯对:神臻珈5:所琳生as三:三三d:三三;三3就纲目:申南人申诵幽设育名喜骸人当N任务创朗词总作M1N短页显示条JHIu5烈怨却”1员供有隙磅1魁员GO图错误!文档中没有指定样式的文字。-14设备移除令设备报废由指挥中心运维岗人员或需求单位提出设备报废申请,注明报废缘由、影响范围等。审核部门接到报废申请后
