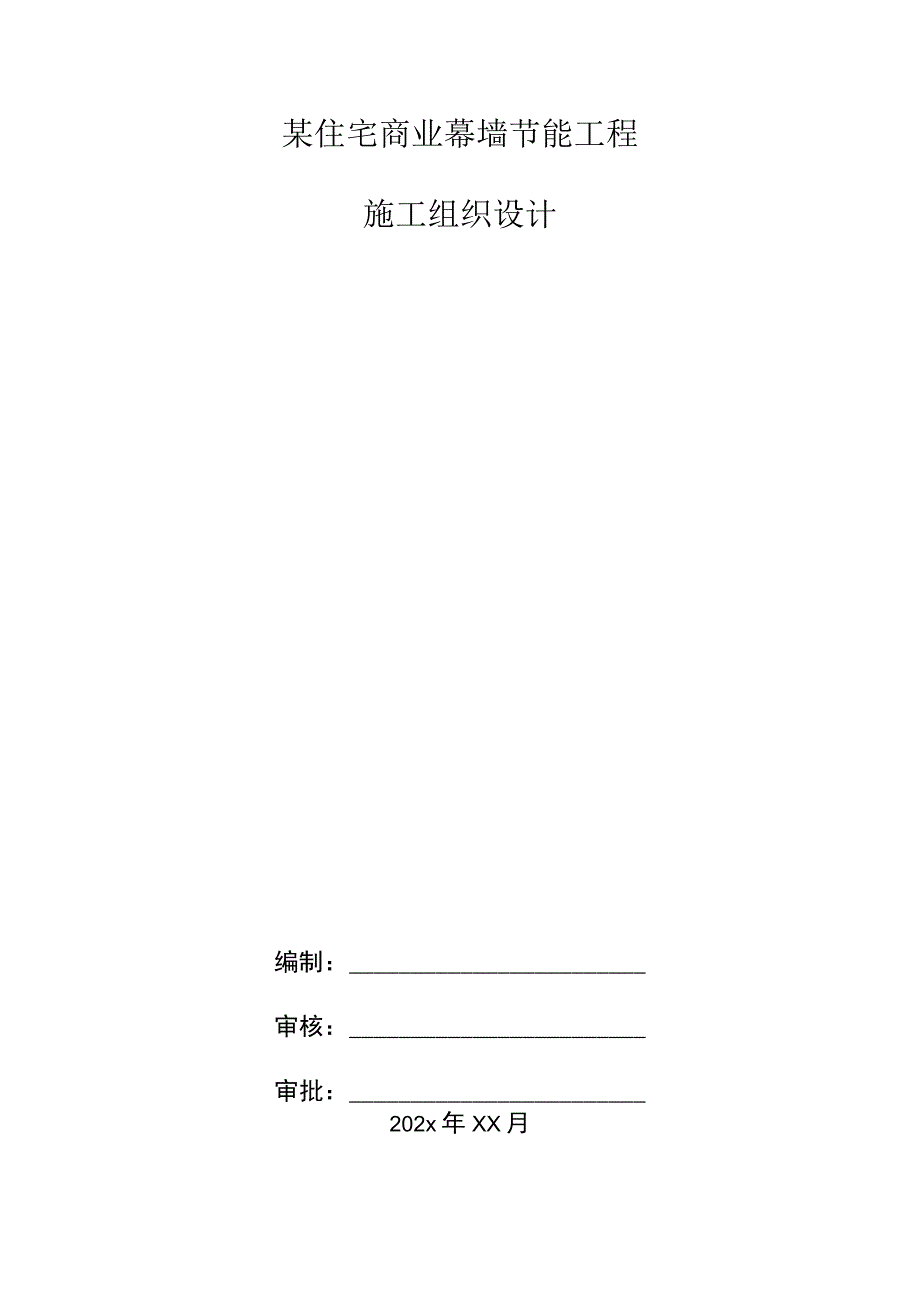

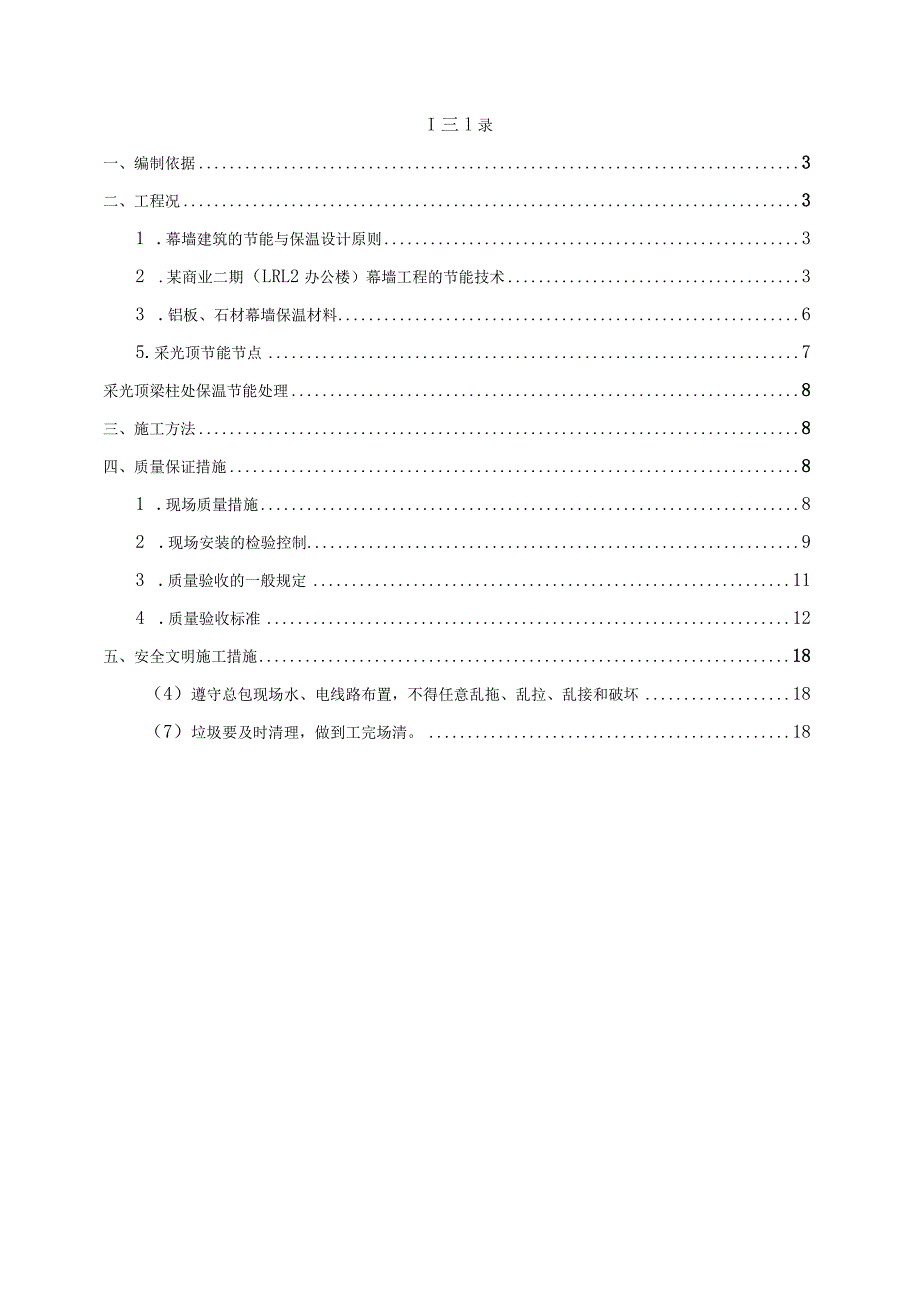

1、某住宅商业幕墙节能工程施工组织设计编制：审核：审批：202x年XX月I三l录一、编制依据3二、工程况31 .幕墙建筑的节能与保温设计原则32 .某商业二期（LRL2办公楼）幕墙工程的节能技术33 .铝板、石材幕墙保温材料65.采光顶节能节点7采光顶梁柱处保温节能处理8三、施工方法8四、质量保证措施81 .现场质量措施82 .现场安装的检验控制93 .质量验收的一般规定114 .质量验收标准12五、安全文明施工措施18（4）遵守总包现场水、电线路布置，不得任意乱拖、乱拉、乱接和破坏18（7）垃圾要及时清理，做到工完场清。18一、编制依据1 .建筑节能工程施工质量验收规范GB50411-20072

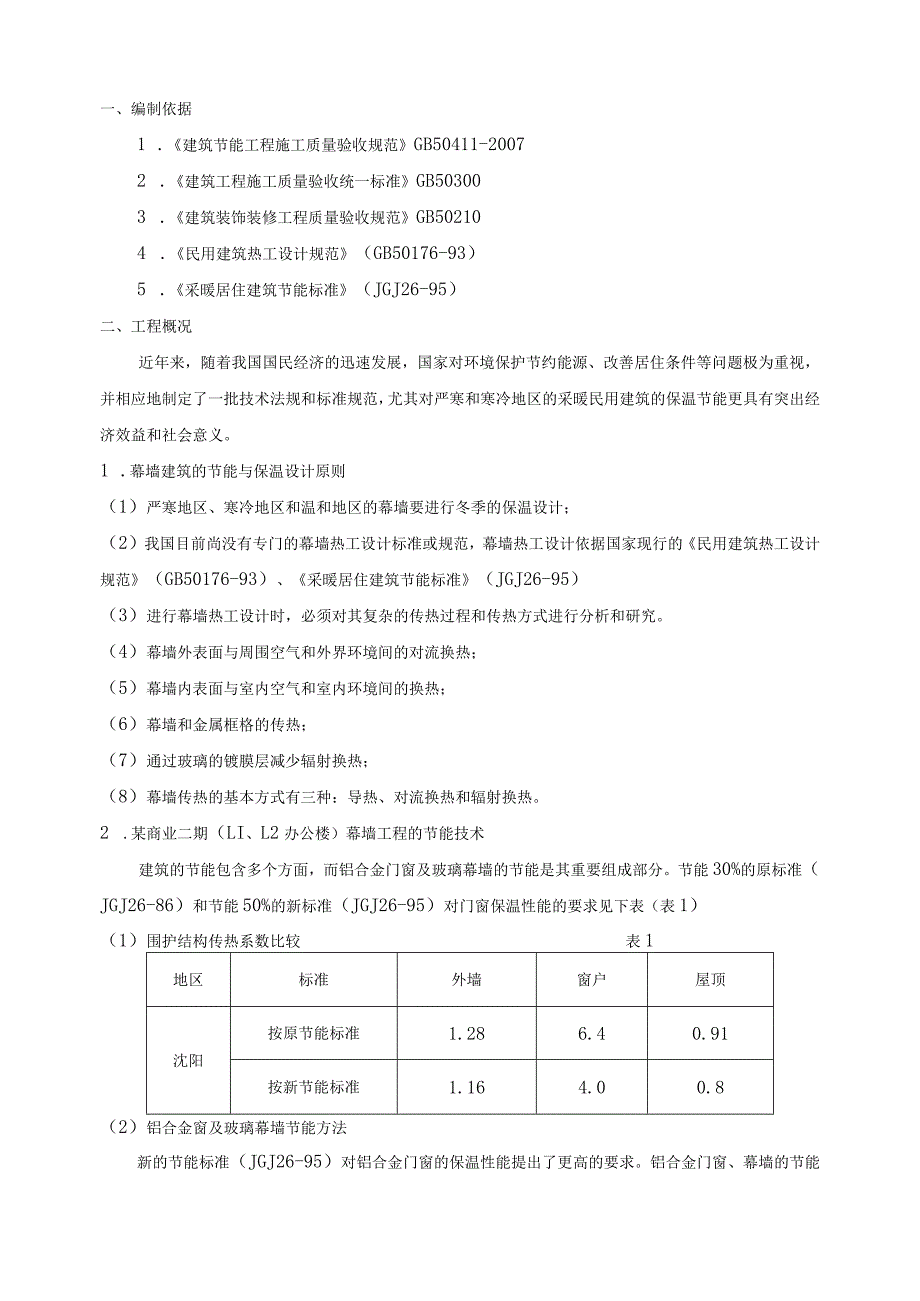

2、 .建筑工程施工质量验收统一标准GB503003 .建筑装饰装修工程质量验收规范GB502104 .民用建筑热工设计规范（GB50176-93）5 .采暖居住建筑节能标准（JGJ26-95）二、工程概况近年来，随着我国国民经济的迅速发展，国家对环境保护节约能源、改善居住条件等问题极为重视，并相应地制定了一批技术法规和标准规范，尤其对严寒和寒冷地区的采暖民用建筑的保温节能更具有突出经济效益和社会意义。1 .幕墙建筑的节能与保温设计原则（1）严寒地区、寒冷地区和温和地区的幕墙要进行冬季的保温设计；（2）我国目前尚没有专门的幕墙热工设计标准或规范，幕墙热工设计依据国家现行的民用建筑热工设计规范（GB
3、50176-93）、采暖居住建筑节能标准（JGJ26-95）（3）进行幕墙热工设计时，必须对其复杂的传热过程和传热方式进行分析和研究。（4）幕墙外表面与周围空气和外界环境间的对流换热；（5）幕墙内表面与室内空气和室内环境间的换热；（6）幕墙和金属框格的传热；（7）通过玻璃的镀膜层减少辐射换热；（8）幕墙传热的基本方式有三种：导热、对流换热和辐射换热。2 .某商业二期（LI、L2办公楼）幕墙工程的节能技术建筑的节能包含多个方面，而铝合金门窗及玻璃幕墙的节能是其重要组成部分。节能30%的原标准（JGJ26-86）和节能50%的新标准（JGJ26-95）对门窗保温性能的要求见下表（表1）（1）围护结
4、构传热系数比较表1地区标准外墙窗户屋顶沈阳按原节能标准1.286.40.91按新节能标准1.164.00.8（2）铝合金窗及玻璃幕墙节能方法新的节能标准（JGJ26-95）对铝合金门窗的保温性能提出了更高的要求。铝合金门窗、幕墙的节能主要是指通过产品的结构设计、材料选用等措施，使建筑物在使用过程中，以尽量少的能量消耗而获得理想的温度环境和光线环境的过程。铝合金窗及玻璃幕墙常见节能方法分以下几种：1）玻璃节能法2）减少空气渗透量3）铝合金断热型材节能法4）双（多）层结构体系节能法5）遮阳体系节能法本工程采用（1）玻璃节能法：玻璃采用8mm（单银LOw-E）+12A+6mm中空钢化玻璃，单银LoW
5、-E、充干燥空气、中空采用暖边技术。对于铝合金窗及玻璃幕墙来说，由于玻璃的面积占据立面的绝大部分，可以参与热交换的面积较大，就决定了玻璃是窗、玻璃幕墙节能的关键。（3）根据玻璃是否镀膜及膜层材质可初步确定其节能效果，通常情况下，玻璃可分为以下几大类：1）浮法清玻璃2）在线镀膜玻璃3）离线镀膜玻璃4）低辅射在线镀膜玻璃5）低辅射离线镀膜玻璃。这些玻璃传热系数虽然没有明显的变化，但由于膜层对光（能量）的控制能力不同，使其节能效果依次增加。（4）根据玻璃结构形式，又可分以下几类：1）单层玻璃2）中空玻璃3）多层中空玻璃。其传热系数依次降低，即节能效果逐次增强。通过计算和实验数据显示，通常单片玻璃的传
6、热系数k6W/m2K左右，中空玻璃（普通）K=2.33.2Wm2K,而采用离线低辅射镀膜中空玻璃（中空层充惰性气体）K=I.41.8Wm2K0对玻璃除上述方法外，还可以采用贴节能膜方法，提高节能效果。（5）中空LoW-E玻璃（8+12A+6）由于热反射镀膜玻璃具有色彩丰富，更能体现建筑艺术风格等特点，因此在玻璃幕墙上得到大量应用。但伴随着热反射镀膜玻璃的大量应用，特别是大城市建筑比较集中的地区，也相应出现了“光污染”、“热岛效应”等环保问题。随着建筑节能、环保等要求的不断提高，“LOW-E”玻璃由于其透光率高、节能环保等特点得到越来越多的应用，玻璃幕墙广泛采用“LOW-E”玻璃已成为玻璃幕墙发
7、展的主要趋势。下面就“LOW-E”玻璃作详细介绍：1） aLOW-Ew玻璃的定义及生产特点：uLOW-Ew玻璃也称低辐射玻璃，其中的E表示辐射率，辐射率E最大值为L它表明人射到物体表面的能量将被全部吸收并将再次全部辐射出去，这就是所谓的“理想黑体”。“LOW-E”玻璃的E0.15,这意味着当外来辐射的能量为100%时，它仅吸收并再次辐射出去的能量少于15%,而普通透明玻璃的这个值是84%。对于幕墙中使用的中空玻璃，要求采光性能好，同时能阻挡全部紫外线及部分红外线。而“LOW-E”中空玻璃就具有此功能。1.OW-E玻璃的传热特性及参数1.oW-E玻璃的表面辐射率低EWO.15、红外线（热辐射）反
8、射率高，这意味着它同室内外空气接触后吸热少、升温低、再放出的热量少，即隔热性能好；仅单片LoW-E玻璃的U值就低于热反射玻璃，合成LOW-E中空玻璃后这一优势更加突出，因此这是最理想的玻璃结构搭配。1.OW-E玻璃的另一特点是透光率较高（33%72%）,而遮阳系数Sc选择范围大（0.250.68）与热反射玻璃相比，在同样的透光率下LoW-E玻璃更具有更低的Sc,这解决了热反射玻璃所遇到矛盾，即在保证室内高透光的前提下不损失隔热性。冬季，LOW-E玻璃可有效地阻止室内暖气和人体发出的热辐射泄向室外，夏季，LOW-E玻璃可以有效地阻挡室外道路及建筑物发出的热辐射进入室内。LOW-E玻璃的这种阻挡热
9、辐射透过的作用不受季节限制，因而，LOW-E玻璃是一种良好的隔热材料。3）传热量对比在以下条件下对上述几种玻璃的传热量（按式T）进行计算，计算结果列入表-2中：夏季白天室外35、室内20,冬季夜晚室外-10、室内温度15。4）透过玻璃传递的热能（功率）表2玻璃种类、结构夏季传入室内的热量冬季传出室内的热量单片6mm白玻710wm2154wm白玻中空594wm269wm热反射中空玻璃323wm265wmLow-E中空玻璃221wm240wm从表中数据可以看出，在夏季白天，采用LOW-E中空玻璃比采用同样透光率的热反射中空玻璃，可使透过每平方米玻璃进入室内的热能减少373%而在冬季则可使透过每平方
10、米玻璃泄出室内的热能少29Wo与其它玻璃的比较可按同样的计算方式得出。由此可见LOW-E玻璃优良的节能特性。(6)本工程采用减少空气渗透量法：1)密封条的设置：设置密封条是达到气密、隔声的必要措施之一。采用耐老化性、耐候性、耐冲击性和抗低温性能的三元乙丙胶条，提高铝合金门窗和幕墙密封性能。2)设计合理的结构形式减少空气渗透量。开启部分采用双道密封条，高性能平开窗的气密性等级可达到I级，空气渗透量0.5(Mmh),推拉窗的气密性等级可达到11-HI级，空气渗透量2.5(m3m.h)o2） 铝板、石材幕墙保温材料就铝板幕墙而言,其面板铝板本身是一个热的良导体，如何处理好铝板幕墙的保温隔热是一个技术
11、难题。本工程采用单层铝板、石材后衬保温棉。采用单层铝板后衬保温棉。单纯的来说，单层铝板后衬保温棉的保温效果不是很佳,但大多数情况而言，铝板幕墙后部一般为实体墙。这样一来，只要处理好铝板幕墙周边的封口位置，整个幕墙与墙体之间就形成了一个大的空气层，有点类似于中空玻璃的空气层，铝板后衬保温棉类似于中空玻璃外片的镀膜玻璃。这样的做法能起到较好的保温效果，在工程实践中为最常见的一种保温作法。.3005.采光顶节能节点采光顶边封修保温节能处理采光顶梁柱处保温节能处理三、施工方法具体施工方法详见专项施工方案。四、质量保证措施1 .现场质量措施(1)合同签订后，由公司按安装施工分承包方评价程序要求选择有质量
12、保证能力的安装队。安装队电焊工、检验员等岗位工作人员均应经过培训、考核，并取得有效的岗位合格证。建立健全质量保证体系，成立以项目经理为首的质量检查小组，定期地进行综合或单项质量检查，督促操作人员严把质量关。(2)项目经理组织安装队对基准轴线进行复核，并填写基准复核记录，如有偏差，请有关部门重新提供。（3）根据所提供的经复核的基准线，确定安装位置线，安装位置线须经质检员、技术负责人、项目经理三级检验。（4）根据安装位置线，由项目经理组织安装队对埋件进行校核，如有偏差过大的应填写埋件检查记录并通知甲方及监理采取补救措施。（5）埋件检查合格后，项目经理组织安装队认真安装图纸，对重点部位安装要求进行技
13、术交底，并做好记录，对复杂且难度较大的安装内容，必要时应由工艺人员写出安装工艺指导书，指导操作技术人员到现场进行技术交底。（6）项目经理负责材料到现场后质量验收，发现问题进行记录并及时与公司联系解决。按产品贮存控制程序要求合理摆放材料，标识清楚，做到帐、物、标识相符。（7）项目经理应保证现场所用设计图纸等技术文件的有效性并按要求及时处理失效文件。（8）安装队在读懂图纸前提下，大体分隐蔽、框架、饰面三个分部进行安装。（9）施工过程中按安装过程检验控制程序进行严格检验，确保安装质量。（10）对使用的安装设备、计量器具等进行定期维护、保养、使用前认真检查，保证安装质量要求。（Il）项目经理应搞好现场
14、管理，创造文明施工环境，确保产品质量不受影响。（12）安装过程中存在的技术、质量问题应及时向公司反馈，以便尽快解决。（13）安装部职能室人员对安装过程质量定期巡检，发现质量问题及时提出整改。（14）项目经理应组织安装队对成品质量采取防护措施，确保以形成的产品质量。（15）工程竣工三日之内，由项目经理报公司进行竣工验收。2 .现场安装的检验控制（1）安装过程检验主要包括分项工程检验、分部工程检验、阶段验收三部分。（2）分项工程检验以层为单位，分隐蔽施工、框架施工、饰面施工等三个分部进行。每个分项工程施工结束，由操作者100%自检合格后，报工长或班长复检，抽检比例不低于20%。复检合格后报专职检验
15、员检验。抽检比例不低于10%,专检合格，由检验员核定等级并签字。不合格时由检验员以返工通知单的形式及时通知操作者进行返工，返工后需重新复查。（3）质检员检查需填写质量记录，具体记录为隐蔽工程检查记录、工程框架安装质量检查记录、工程安装饰面检查记录。(4)分部工程施工结束，由现场质检员填写分部工程验收单，并由项目经理进行复检，复检合格后报监理工程师验收。(5)分部验收后需进行阶段验收，每项工程施工过程中一般需要两个验收阶段。a.框架施工结束并满焊(若单元式幕墙进行转接件验收b.饰面完成。(6)阶段验收部分应由质检员检查合格后报项目经理复检，合格后由项目经理准备报验资料，并填写阶段验收申请，经公司审定认为具备报验条件后，交总工审批后转公司质保部，质保部安排质检人员到现场对已完工部分的质量进行验收。(7)质保部验收人员根据阶段报验申请，对报验部分制定抽检方案，并保证抽检比例不低于5%,并做好抽检记录，根据检查记录对工程安装质量进行
