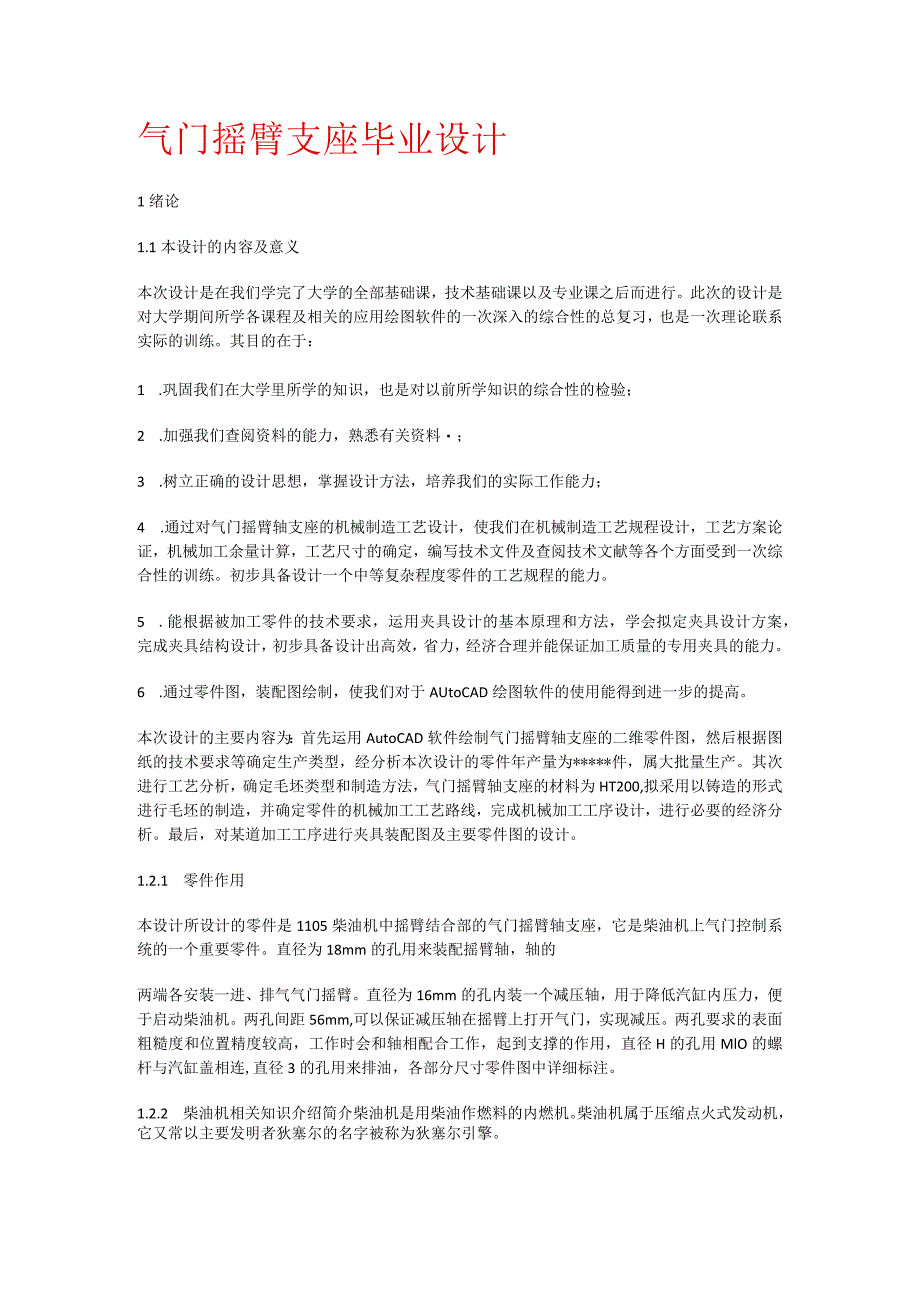

1、气门摇臂支座毕业设计1绪论1.1本设计的内容及意义本次设计是在我们学完了大学的全部基础课,技术基础课以及专业课之后而进行。此次的设计是对大学期间所学各课程及相关的应用绘图软件的一次深入的综合性的总复习,也是一次理论联系实际的训练。其目的在于:1 .巩固我们在大学里所学的知识,也是对以前所学知识的综合性的检验;2 .加强我们查阅资料的能力,熟悉有关资料;3 .树立正确的设计思想,掌握设计方法,培养我们的实际工作能力;4 .通过对气门摇臂轴支座的机械制造工艺设计,使我们在机械制造工艺规程设计,工艺方案论证,机械加工余量计算,工艺尺寸的确定,编写技术文件及查阅技术文献等各个方面受到一次综合性的训练。

2、初步具备设计一个中等复杂程度零件的工艺规程的能力。5 .能根据被加工零件的技术要求,运用夹具设计的基本原理和方法,学会拟定夹具设计方案,完成夹具结构设计,初步具备设计出高效,省力,经济合理并能保证加工质量的专用夹具的能力。6 .通过零件图,装配图绘制,使我们对于AUtoCAD绘图软件的使用能得到进一步的提高。本次设计的主要内容为:首先运用AutoCAD软件绘制气门摇臂轴支座的二维零件图,然后根据图纸的技术要求等确定生产类型,经分析本次设计的零件年产量为*件,属大批量生产。其次进行工艺分析,确定毛坯类型和制造方法,气门摇臂轴支座的材料为HT200,拟采用以铸造的形式进行毛坯的制造,并确定零件的机

3、械加工工艺路线,完成机械加工工序设计,进行必要的经济分析。最后,对某道加工工序进行夹具装配图及主要零件图的设计。1.2.1 零件作用本设计所设计的零件是1105柴油机中摇臂结合部的气门摇臂轴支座,它是柴油机上气门控制系统的一个重要零件。直径为18mm的孔用来装配摇臂轴,轴的两端各安装一进、排气气门摇臂。直径为16mm的孔内装一个减压轴,用于降低汽缸内压力,便于启动柴油机。两孔间距56mm,可以保证减压轴在摇臂上打开气门,实现减压。两孔要求的表面粗糙度和位置精度较高,工作时会和轴相配合工作,起到支撑的作用,直径H的孔用MlO的螺杆与汽缸盖相连,直径3的孔用来排油,各部分尺寸零件图中详细标注。1.

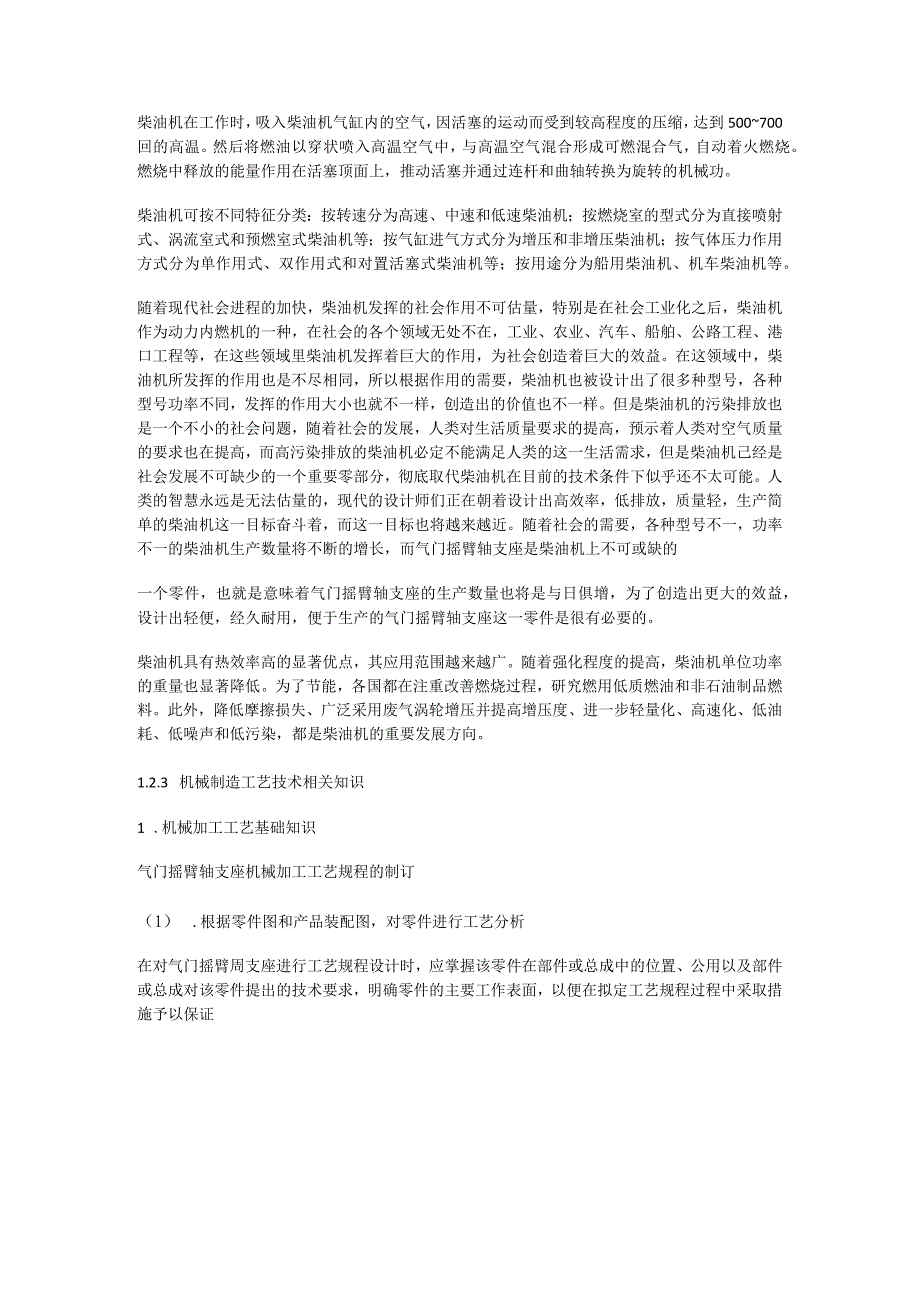

4、2.2 柴油机相关知识介绍简介柴油机是用柴油作燃料的内燃机。柴油机属于压缩点火式发动机,它又常以主要发明者狄塞尔的名字被称为狄塞尔引擎。柴油机在工作时,吸入柴油机气缸内的空气,因活塞的运动而受到较高程度的压缩,达到500700回的高温。然后将燃油以穿状喷入高温空气中,与高温空气混合形成可燃混合气,自动着火燃烧。燃烧中释放的能量作用在活塞顶面上,推动活塞并通过连杆和曲轴转换为旋转的机械功。柴油机可按不同特征分类:按转速分为高速、中速和低速柴油机;按燃烧室的型式分为直接喷射式、涡流室式和预燃室式柴油机等;按气缸进气方式分为增压和非增压柴油机;按气体压力作用方式分为单作用式、双作用式和对置活塞式柴油

5、机等;按用途分为船用柴油机、机车柴油机等。随着现代社会进程的加快,柴油机发挥的社会作用不可估量,特别是在社会工业化之后,柴油机作为动力内燃机的一种,在社会的各个领域无处不在,工业、农业、汽车、船舶、公路工程、港口工程等,在这些领域里柴油机发挥着巨大的作用,为社会创造着巨大的效益。在这领域中,柴油机所发挥的作用也是不尽相同,所以根据作用的需要,柴油机也被设计出了很多种型号,各种型号功率不同,发挥的作用大小也就不一样,创造出的价值也不一样。但是柴油机的污染排放也是一个不小的社会问题,随着社会的发展,人类对生活质量要求的提高,预示着人类对空气质量的要求也在提高,而高污染排放的柴油机必定不能满足人类的

6、这一生活需求,但是柴油机己经是社会发展不可缺少的一个重要零部分,彻底取代柴油机在目前的技术条件下似乎还不太可能。人类的智慧永远是无法估量的,现代的设计师们正在朝着设计出高效率,低排放,质量轻,生产简单的柴油机这一目标奋斗着,而这一目标也将越来越近。随着社会的需要,各种型号不一,功率不一的柴油机生产数量将不断的增长,而气门摇臂轴支座是柴油机上不可或缺的一个零件,也就是意味着气门摇臂轴支座的生产数量也将是与日俱增,为了创造出更大的效益,设计出轻便,经久耐用,便于生产的气门摇臂轴支座这一零件是很有必要的。柴油机具有热效率高的显著优点,其应用范围越来越广。随着强化程度的提高,柴油机单位功率的重量也显著

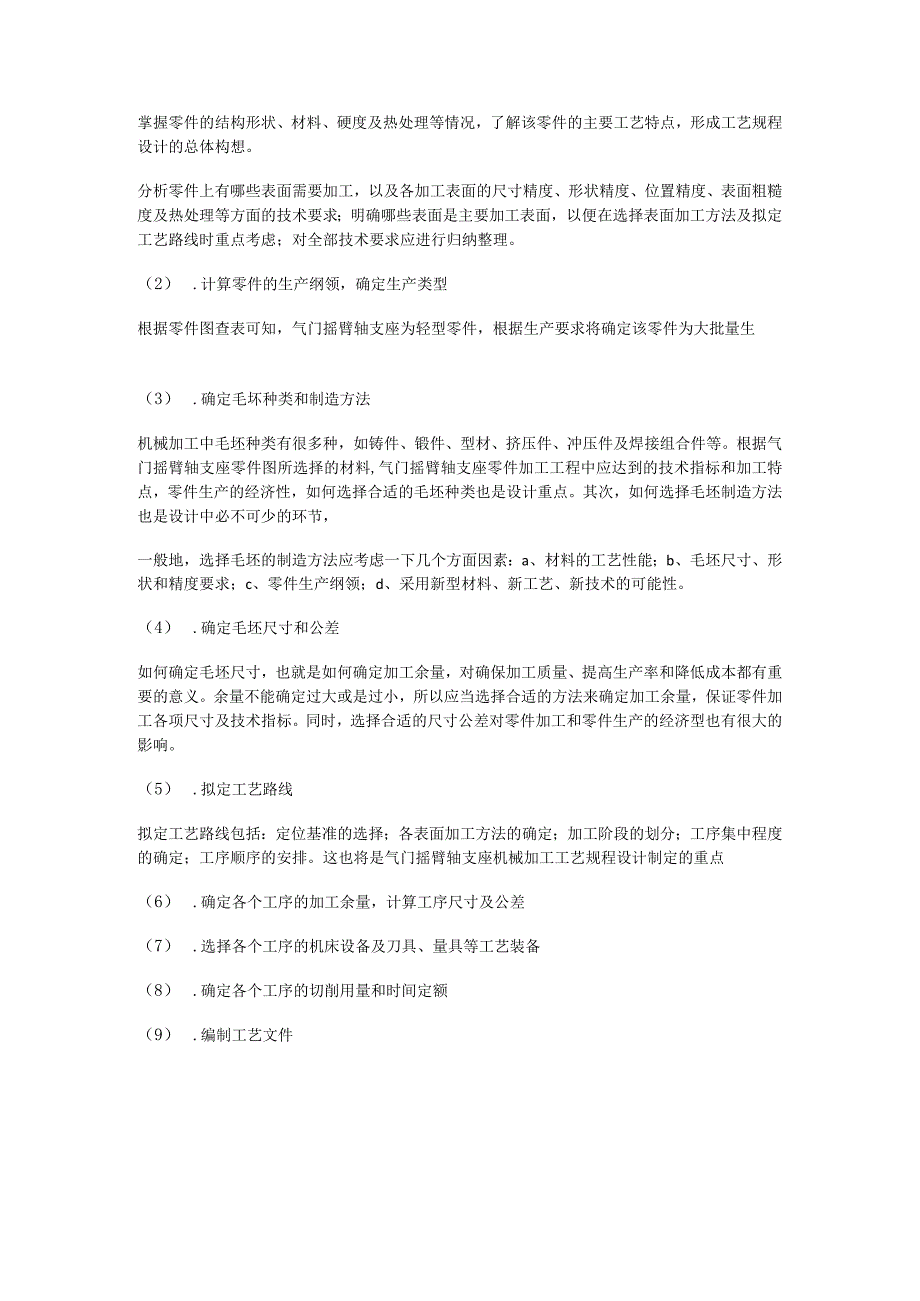

7、降低。为了节能,各国都在注重改善燃烧过程,研究燃用低质燃油和非石油制品燃料。此外,降低摩擦损失、广泛采用废气涡轮增压并提高增压度、进一步轻量化、高速化、低油耗、低噪声和低污染,都是柴油机的重要发展方向。1.2.3 机械制造工艺技术相关知识1 .机械加工工艺基础知识气门摇臂轴支座机械加工工艺规程的制订(1) .根据零件图和产品装配图,对零件进行工艺分析在对气门摇臂周支座进行工艺规程设计时,应掌握该零件在部件或总成中的位置、公用以及部件或总成对该零件提出的技术要求,明确零件的主要工作表面,以便在拟定工艺规程过程中采取措施予以保证掌握零件的结构形状、材料、硬度及热处理等情况,了解该零件的主要工艺特点

8、,形成工艺规程设计的总体构想。分析零件上有哪些表面需要加工,以及各加工表面的尺寸精度、形状精度、位置精度、表面粗糙度及热处理等方面的技术要求;明确哪些表面是主要加工表面,以便在选择表面加工方法及拟定工艺路线时重点考虑;对全部技术要求应进行归纳整理。(2) .计算零件的生产纲领,确定生产类型根据零件图查表可知,气门摇臂轴支座为轻型零件,根据生产要求将确定该零件为大批量生(3) .确定毛坏种类和制造方法机械加工中毛坯种类有很多种,如铸件、锻件、型材、挤压件、冲压件及焊接组合件等。根据气门摇臂轴支座零件图所选择的材料,气门摇臂轴支座零件加工工程中应达到的技术指标和加工特点,零件生产的经济性,如何选择

9、合适的毛坯种类也是设计重点。其次,如何选择毛坯制造方法也是设计中必不可少的环节,一般地,选择毛坯的制造方法应考虑一下几个方面因素:a、材料的工艺性能;b、毛坯尺寸、形状和精度要求;c、零件生产纲领;d、采用新型材料、新工艺、新技术的可能性。(4) .确定毛坯尺寸和公差如何确定毛坯尺寸,也就是如何确定加工余量,对确保加工质量、提高生产率和降低成本都有重要的意义。余量不能确定过大或是过小,所以应当选择合适的方法来确定加工余量,保证零件加工各项尺寸及技术指标。同时,选择合适的尺寸公差对零件加工和零件生产的经济型也有很大的影响。(5) .拟定工艺路线拟定工艺路线包括:定位基准的选择;各表面加工方法的确

10、定;加工阶段的划分;工序集中程度的确定;工序顺序的安排。这也将是气门摇臂轴支座机械加工工艺规程设计制定的重点(6) .确定各个工序的加工余量,计算工序尺寸及公差(7) .选择各个工序的机床设备及刀具、量具等工艺装备(8) .确定各个工序的切削用量和时间定额(9) .编制工艺文件在机械制造的各个加工工艺工程中,必须使工件在工艺系统中处于正确的位置,以保证加工质量,并提高生产效率。把为了使工件处于正确位置上所使用的各种工艺装备,成为夹具。如检验夹具、焊接夹具、装配夹具等。在机床上对工件进行切削加工时,为了保证加工精度,必须正确地安放工件,使工件相对于刀具和机床占有正确的位置,这一过程称为“定位”。

11、为了保护这个正确围着在加工过程中稳定不变,应该对工件施加一定的夹紧力,这个过程称为“夹紧”。这两个过程总称为安装。在机床上实现安装人物的工艺装备,就是“机床夹具。机床夹具的种类很多,其中,使用范围最广泛的是通用夹具,如车床上用的三爪卡盘和铳床上用的平口虎钳等。这类夹具的规格尺寸已经标准化,由专业厂进行生产。而用于批量生产,专门为工件某加工工序服务的专用夹具,则必须由各个制造厂自行设计制造。由于专用夹具的设计制造在很大程度上影响加工质量、生产率、劳动条件和生产成本,因此,他是各机械制造厂新产品投资、老产品改进和工艺更新中的一项重要生产技术准备工作,也是每一个从事机械加工工艺的技术人员必须掌握的基

12、础知识。机床夹具在机械加工中起着重要的作用,所以应用十分广泛。归纳起来有以下几个方面的作用:(1) .保证工件的加工精度,稳定产品质量夹具在机械加工中的基本作用就是保证工件的相对位置精度。由于采用了能直接定位的夹具,因此,可以准确地确定工件相对于道具和机床切削成形运动中的相互位置关系,不受或者少受各种主观因素的影响,可以稳定可靠地保证加工质量。(2) .提高劳动生产率和降低加工成本提高劳动生产率,降低单件时间定额的主要技术措施是增大切削用量和压缩辅助时间。采用机床夹具,既可以提高工件加工时的刚度,有利于采用较大的切削用量,又可以省去划线找正等工作,使安装工作的辅助工时大大减小,因此能显著地提高

13、劳动生产率和降低成本。(3) .改善工人劳动条件采用夹具后,工件的装卸显然比不用夹具方便、省力、安全。使用专用夹具安装工件,定位方便、迅速,夹紧可采用增力、机动等装置,因此可以减轻工人的劳动强度。还可设计保护装置,确保操作者安全。(4) .在流水线生产中,便于平衡生产节拍工艺工程中,当某些工件所需要工序时间特别长时,可以采用多工位或高效夹具等,以提高生产效率,使生产节拍能够比较平衡。机床夹具分类(1) .专用夹具专用夹具是针对某一种工件的一定工序而专门设计的。因为不需要考虑通用性,所以夹具可以设计得结构紧凑、操作方便。还可以按需要采用各种省力机构、动力装置、分度装置等。因此,此类夹具可以保证较

14、高的加工精度和劳动生产率,但是,游湖这类夹具的专用性很强,并且设计和制造周期较长,制造费用也较高。当产品变更时,往往因无法再使用而报废。因此,这类夹具主要在产品固定和工艺稳定的较大批量生产中应用。这类夹具也是本课程研究的主要对象。(2) .可调式夹具可调式夹具的特点是:加工完一种零件后,通过调整或更换夹具中的个别元件,即可加工形状相似、尺寸和加工相近的多种零件。可调式夹具又可以分为通用可调夹具和专用可调夹具。通用可调夹具如滑柱式钻模等,使用范围较大。专门化可调夹具常称为成组夹具,通常配合成组技术,用于装夹和加工一组结构与工艺相似的工件。因为这类夹具是在专门夹具基础上少量更换或调整夹具元件,因此

15、,只能到达有限目标的通用化。即使这样,也极大提高了专用夹具在多品种、中小批量生产中使用的经济性。(3) .专门化拼装夹具专门化拼装夹具是针对其工件的特定工序加工要求,由实现制造好的通用性较强的标准化元件和部件拼装组成。从这个特点来看,这类夹具具有很大的通用性,但同时又是为某一种特定工序而专门拼装的夹具。因此,这类夹具又具有专门夹具的优点。(4) .自动化生产用夹具自动化生产用夹具驻澳是自动线上所使用的夹具。基本上分为两类:一类是固定式夹具,它与一般专用夹具相似;一类是随行夹具,它除了具有一般家具所担负的安装工件任务外,还担负着沿自动线输送工件的任务,即在这工件从一个工位移动到下一个工位。故称为

16、“随行夹具”。属于自动化生产夹具的还有数控机床夹具。夹具设计的特点和基本要求A:夹具设计的特点(1) .针对性强,设计人员必须全面掌握工艺和生产现场的实际情况。专用夹具是为某零件的某工序设计的,设计人员必须全面了解和掌握产品零件的要求,工艺工程的安排以及所使用的机床、刀具,铺具的具体情况才可能提出合理可行的最佳方案,确定最合理的定位、夹紧装置。(2) .保证加工质量和劳动生产率是夹具设计的两项主要任务,而保证加工质量又是第一位的。因此,设计时应重点把住定位方案的确定和精度分析这两道关。对于制造精度要求不高的零件,其夹具设计应该重点保证提高劳动生产率和改善劳动条件。(3) .夹紧机构对整个夹具结构起决定性作用。夹紧装置的结构形式和种类很多,选用的灵活性很大,特别是夹紧装置中力源及传动机构的设计对夹具结构
