1、物流园区基础设施建设项目通站大道及附属工程路灯及配套安装方案（一）施工准备一、灯杆、灯具的选型和质量（一）灯具的选型和质量1、灯具光源为高压钠灯，色温不低于2000K,150W初始流明不低于17000Lm,400W初始流明不低于55000Lmo2、灯具选用半截光型灯具，具有专业的蝙蝠型配光曲线，主体材质要求为压铸铝，反光罩为高纯铝，透光罩为优质玻璃。灯具效率不低于0.8,每一灯具自带补偿电容器，要求功率因数不小于0.9。每一灯具在相线装设熔断器，150W灯具采用4A熔丝，400W灯具采用IOA熔丝。灯具防护等级及密封性能为IP65o3、配套的镇流器，触发器、电容器与灯具应采用一体化设计，电气部

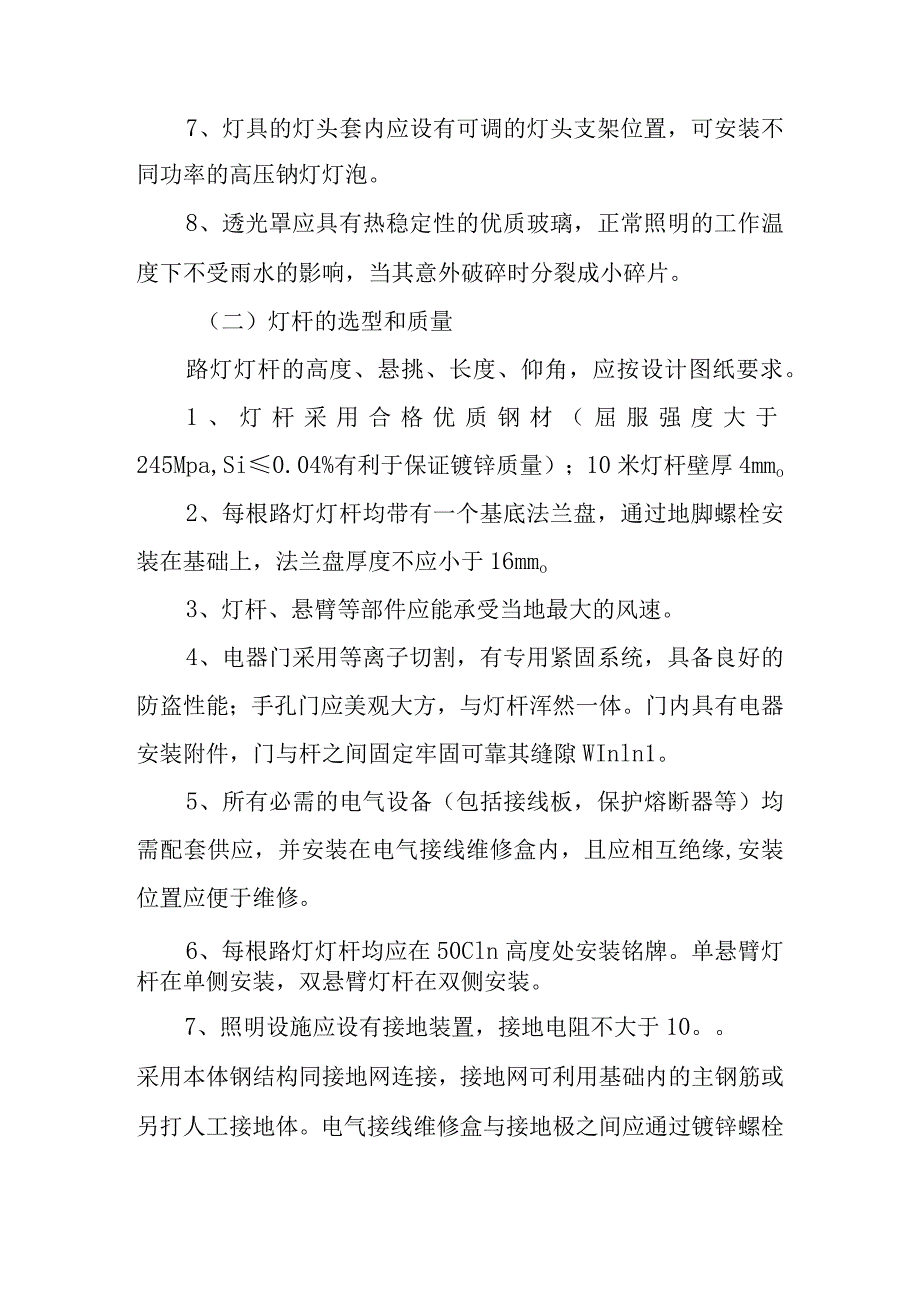

2、分应易安装于一块镀锌板上，以便于维护。4、灯具的光源室须和电气室分开。电气部分必须是一体化可方便拆卸电气底板。灯具必须是符合IEC标准的半截光型灯具。5、灯具的反射器应采用经过阳极化处理的高纯铝反射器，以保证灯具的光输出效率不低于0.75。6、灯具应采用单灯就地无功补偿，其电容器应为灯具配套设备，安装在灯具内部，且使补偿后的灯具功率因数不低于0.9o7、灯具的灯头套内应设有可调的灯头支架位置，可安装不同功率的高压钠灯灯泡。8、透光罩应具有热稳定性的优质玻璃，正常照明的工作温度下不受雨水的影响，当其意外破碎时分裂成小碎片。（二）灯杆的选型和质量路灯灯杆的高度、悬挑、长度、仰角，应按设计图纸要求。
3、1、灯杆采用合格优质钢材（屈服强度大于245Mpa,Si0.04%有利于保证镀锌质量）；10米灯杆壁厚4mmo2、每根路灯灯杆均带有一个基底法兰盘，通过地脚螺栓安装在基础上，法兰盘厚度不应小于16mmo3、灯杆、悬臂等部件应能承受当地最大的风速。4、电器门采用等离子切割，有专用紧固系统，具备良好的防盗性能；手孔门应美观大方，与灯杆浑然一体。门内具有电器安装附件，门与杆之间固定牢固可靠其缝隙WInln1。5、所有必需的电气设备（包括接线板，保护熔断器等）均需配套供应，并安装在电气接线维修盒内，且应相互绝缘,安装位置应便于维修。6、每根路灯灯杆均应在50Cln高度处安装铭牌。单悬臂灯杆在单侧安装，

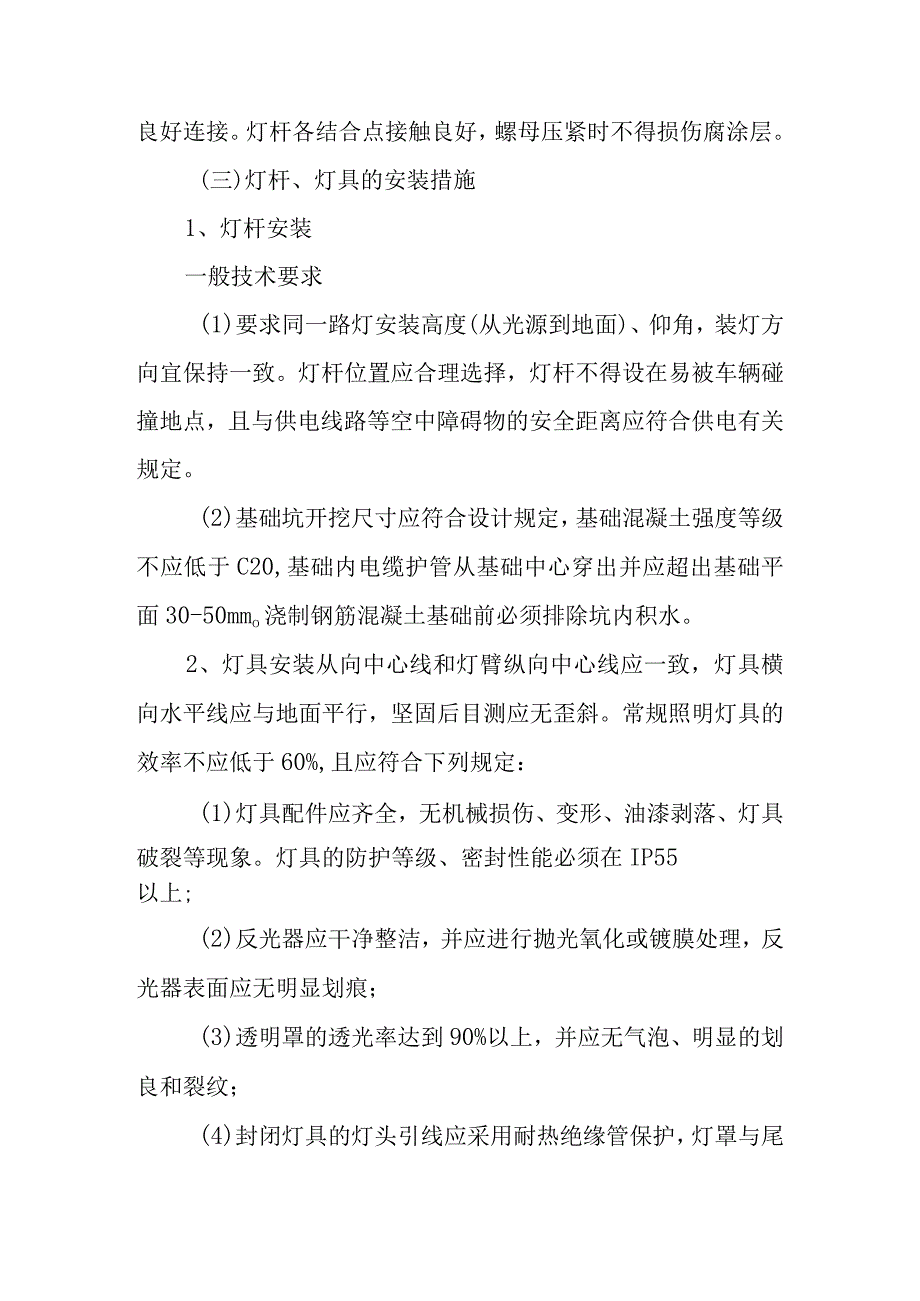

4、双悬臂灯杆在双侧安装。7、照明设施应设有接地装置，接地电阻不大于10。采用本体钢结构同接地网连接，接地网可利用基础内的主钢筋或另打人工接地体。电气接线维修盒与接地极之间应通过镀锌螺栓良好连接。灯杆各结合点接触良好，螺母压紧时不得损伤腐涂层。(三)灯杆、灯具的安装措施1、灯杆安装一般技术要求(1)要求同一路灯安装高度(从光源到地面)、仰角，装灯方向宜保持一致。灯杆位置应合理选择，灯杆不得设在易被车辆碰撞地点，且与供电线路等空中障碍物的安全距离应符合供电有关规定。(2)基础坑开挖尺寸应符合设计规定，基础混凝土强度等级不应低于C20,基础内电缆护管从基础中心穿出并应超出基础平面30-50mmo浇制钢
5、筋混凝土基础前必须排除坑内积水。2、灯具安装从向中心线和灯臂纵向中心线应一致，灯具横向水平线应与地面平行，坚固后目测应无歪斜。常规照明灯具的效率不应低于60%,且应符合下列规定：(1)灯具配件应齐全，无机械损伤、变形、油漆剥落、灯具破裂等现象。灯具的防护等级、密封性能必须在IP55以上;(2)反光器应干净整洁，并应进行抛光氧化或镀膜处理，反光器表面应无明显划痕；(3)透明罩的透光率达到90%以上，并应无气泡、明显的划良和裂纹；(4)封闭灯具的灯头引线应采用耐热绝缘管保护，灯罩与尾座的连接配合我间隙；(5)灯具应抽样进行漫升和光学性能等测试，测试结果应符合现行国家标准灯具安全要求与试验(GB70
6、00.17000.6)的规定，测试单位应具备资质证书。(6)灯头应固定牢靠，可调灯头应按设计调整至正确位置，灯头接线应符合下列规定：(7)相线应接在中心触点端上，零线应接螺纹口端子;(8)灯头绝缘外壳应无损伤、开裂；(9)高压钠灯宜采用中心触点伸缩式灯口。(10)灯头线应使用额定电压不低于50OV的铜芯绝缘线。功率小于400W的最小允许线芯截面应为L5mm2,功率在400W至100W的最小允许线芯截面应为2.5mm2o（三）在灯臂、灯盘、灯杆内穿线不得有接头，穿线孔口或管口应光滑、无毛刺，并应采用绝缘套管或包带包扎，长度不得小于200mmo(12)每盏灯的相线宜装设熔断器，熔断器应固定牢靠,接
7、线端子上线头弯曲方向应为顺时针方向并用垫圈压紧，熔断器上端应接电源进线，下端应接电源出线。(13)高压钠灯等气体放电灯的灯泡、镇流器、触发器等应配套使用，严禁混用。镇流器、电容器的接线端子不得超过两个线头，线头弯曲方向，外壳应无渗水和锈蚀现象，当钠灯镇流器采用多股导线接线时，多股导线不能散股。(14)路灯安装使用的灯杆、灯臂、抱箍、螺栓、压板等金属构件应进行热镀锌处理，防腐质量应符合现行国家标准金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验(CB/T9790).热喷涂金属件表面预处理通则(CB/T11373)、现行行业标准钢铁热浸铝工艺及质量检验(ZBJ36011)的有关规定。(15)灯杆、灯
8、臂等热镀锌后应进行油漆涂层处理，其外观、附着力、耐湿热性应符合现行行业标准灯具油漆涂层(0B155192)的有关规定；进行喷塑处理后覆盖层应无鼓包、针孔、粗糙、裂纹或漏喷区缺陷，覆盖层与基体应有牢固的结合强度。(16)各种螺母坚固，宜加垫片和弹簧垫。坚固后螺丝露出螺母不得少于两个螺距。(17)质量标准杆组立实测项目项次检杏项口允许偏差或规检查方法和频率定值1顺线路方向位移20经纬仪、量尺逐根测2横线路方向位移10经纬仪侧、尺量逐根检查3基坑深度+50mm,-50mm水准仪逐根检查4对接错口偏心2mm尺量逐个接口检查5杆梢位移大于杆梢直径1/5经纬度仪逐根检查两个方向三、灯杆吊装施工1、施工流程
9、消化设计图纸及技术交底一基础钢筋构件预埋一灯杆委托制作及运输一灯架、灯具组装一灯座调整一灯杆吊装一升降系统安装试验一中间验收f竣工验收本项工程包括灯杆、灯盘、升降设备的采购安装等。2、搬运装卸灯杆为分段的镀锌钢结构。灯杆密封并包复顶端以防水气进入，不能使用敝口的或类似承生结构的灯杆。灯杆应设有被认可的永久性编号。应采用吊带或专用工具起吊，装卸时应轻装轻放，在运输时应垫稳、垫牢，不得相互撞击，严格按照防护和紧固的要求进行操作，避免对灯杆及保护层造成损坏。在灯杆运至施工现场之前根据现场地形在不妨碍他人的情况下，平整一块适合安装需要的场所，必须占道或其它方面有影响时，应及时会同有关单位协调解决，以便
10、取得相互关照。3、起吊工具使用吊车起吊时应使用专用吊钩，专用吊钩应是在钢钩外包橡胶皮或使用尼龙绳吊带、外包橡胶管的钢丝绳，达到保护灯杆涂层目的。4、起吊指挥参加吊装作业的全体人员，必须遵守中国、地方政府及企业所须发的各项安全法规和制度，认真执行吊装工艺要领和安全技术措施。从事作业的人员，必须身体健康，凡患有不适于高空作业疾病者，均不得参加高空作业。根据此项工程灯杆的特点，设专人统一指挥，明确统一信号，并以人辅助吊机起吊，防止灯杆碰撞摔扭。各岗位操作人员必须严格按总指挥指令及岗位职责认真操作。如遇任何意外情况，应立即向总指挥报告，确保吊装作业全过程的安全。设置专职的安全监督人员，对施工现场的安全
11、措施，施工机具以及在施工准备和吊装过程中的安全作业全面进行监督管理。对吊装作业区的安全标志、安全围栏等安全设施进行检查并清除安全隐患。吊装作业期间，必须天气晴朗，风力级数在四级以下。5、起吊提升灯杆吊装前须对原有基础进行校验、校正、清理，重新检查好基础螺丝，根据设计要求做好详细记录，并先检测基础的接地电阻，符合设计要求后进行灯杆吊装。吊装前并做好灯杆清洁工作。在吊装时应计算选定好吊装的吊点，防止出现灯杆变曲变形或安全事故，注意灯杆重心位置，钢丝绳的角度。提升过程应平稳、缓慢，切忌钢丝绳缠绕灯杆致使灯杆在空中旋转，避免突然启动或停止。6、灯杆安装为保证道路畅通，尽量缩短占道时间，在起重吊车进入工
12、地之前，首先考虑能用钢板或沙土或其它的方法铺筑临时道路。以确保永久性的路面不受损坏。照明装置中各种机械部件由生产厂家加工完成，并按照设计图纸的技术要求进行检验，合格后，运至现场进行装配。现场分段插接,各节插接长度为最大插口直径之1.5倍以上,并用原厂所提供的插接专用工具施工。灯杆吊装到位时，施工人员可随时做好法兰螺栓的连接工作，技术人员跟随进行灯杆垂直度的校核，当灯杆垂直校核至规定的标准误差范围内后，施工人员可将法兰螺栓紧固到位。灯杆整个吊装工作完毕后，根据情况用吊车将灯盘吊装到位，施工人员组织固定灯盘及其辅助配件，然后整个灯盘可以利用自动升降来完成灯盘的升位。灯杆直立完成后，使用经纬仪对灯杆
13、与水平面的垂直度作检验，以垂直度W3%。为合格。当灯杆安装完成后，再用沙浆填充碎上部至与地坪结持平，以达到美观和地脚螺栓防锈目的。灯具安装措施1、灯具开箱灯具设备要运到现场才开箱，开箱时应有监理、业主三方在场，检查设备是否符合设计要求、设备在运输过程中有否损伤等情况。2、灯具安装安装过程应注意灯具的防碰撞，特别是玻璃、灯泡等易损件，必须采取防震、防破碎、防变形和漆面金属层受损的措施。灯具、光源、灯杆的组合在地面上完成，杆内的电源引线同时敷放连接，并用发电机试着灯，减少高空作业的施工难度和不安全在施工中严格按照规范要求保护好灯具并切实做好安全施工。灯具接地线或接零线保护，必须有灯具专用接地螺栓并
14、加垫圈和弹簧垫圈压紧。四、电线、电缆敷设措施一般要求绕在电缆盘上的电缆，随着敷设电缆工程的进度需要，由制造厂直接运往施工现场或施工材料仓库。电缆的运输和装卸应由熟悉性能和安装的人员担任，禁止将电缆盘运输，以免损伤电缆。开挖深度超过2米时，必须采用挡土板或钢板桩支护。涉及道路开挖时，应有必要的交通警示和交通疏导措施，电缆的走线应在投票前详细查明，如敷设的电缆布线遇水沟，原有道路（包括碎、沥青面结构）、跨铁路、跨城市市政设施、跨河涌等情况时，施工单位为达到设计要求的电缆走向而采取的相适应的施工技术措施，由此引起的相关费用投标单位应在综合报价中详细考虑，业主方不再增加此项费用。对施工中造成的损坏应按
15、要求修补完整VV型电力电缆的弯曲半径不应小于其外径的15倍，垂直敷设电力电缆应穿镀锌钢管GG70保护，以缆卡固定，卡距为1-1.5m.电缆与地下管道接近或交叉时为0.25m.禁止将电缆平行敷设在管道的上面或下面，电缆与热力管道交叉时，电缆应在热力管道的下面通过，电缆穿越在可能受机械损伤的地方时，均应穿钢管保护。若在排水沟穿过时，管顶距排水沟不应小于05暇跨越公路或铁路时，管长除跨越路面或轨道宽度外，一般应在两端各伸出2m,跨越城市道路时应两端伸出05m电缆在桥上或桥侧、桥下敷设，电缆在桥的两端和伸缩缝处应留有电缆松驰部分，以防电缆由于结构胀缩而受到损坏电缆、电线的计量内容应包括材料、设备及电缆、电线埋设的基础开挖与回填，以及横过道路管线的过路埋管的开挖与回填，同填质量应满足规范要求，开挖的多余土方应运往经政府有关部门批准倒弃的余泥场。六、电缆敷设施工1、准备工作(1)电缆敷设施工实施电缆从厂家直接运到现场。敷设前对电缆的出厂合格证、规格进行核对，确认无错漏和无质量问题后才进行敷设施工。未及时敷设的电缆，采取措施防雨、防晒、防盗，并注意防止电缆摆放的安全措施，以免造成事故。(2)电缆敷设前应检查预埋保护管理是否畅通，并核对电缆型号、电压规格是
