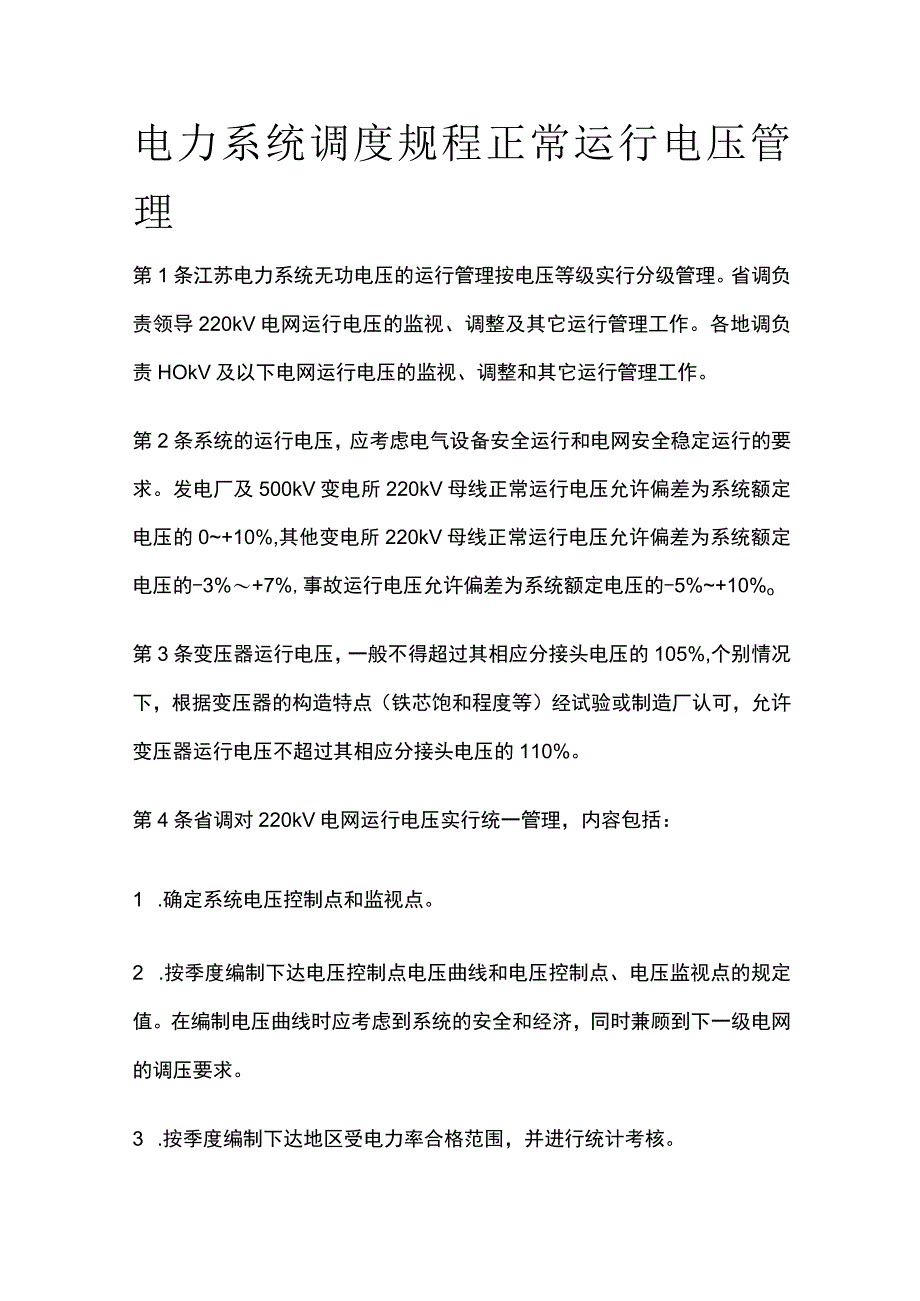

1、电力系统调度规程正常运行电压管理第1条江苏电力系统无功电压的运行管理按电压等级实行分级管理。省调负责领导220kV电网运行电压的监视、调整及其它运行管理工作。各地调负责HOkV及以下电网运行电压的监视、调整和其它运行管理工作。第2条系统的运行电压，应考虑电气设备安全运行和电网安全稳定运行的要求。发电厂及500kV变电所220kV母线正常运行电压允许偏差为系统额定电压的0+10%,其他变电所220kV母线正常运行电压允许偏差为系统额定电压的-3%+7%,事故运行电压允许偏差为系统额定电压的-5%+10%o第3条变压器运行电压，一般不得超过其相应分接头电压的105%,个别情况下，根据变压器的构造特

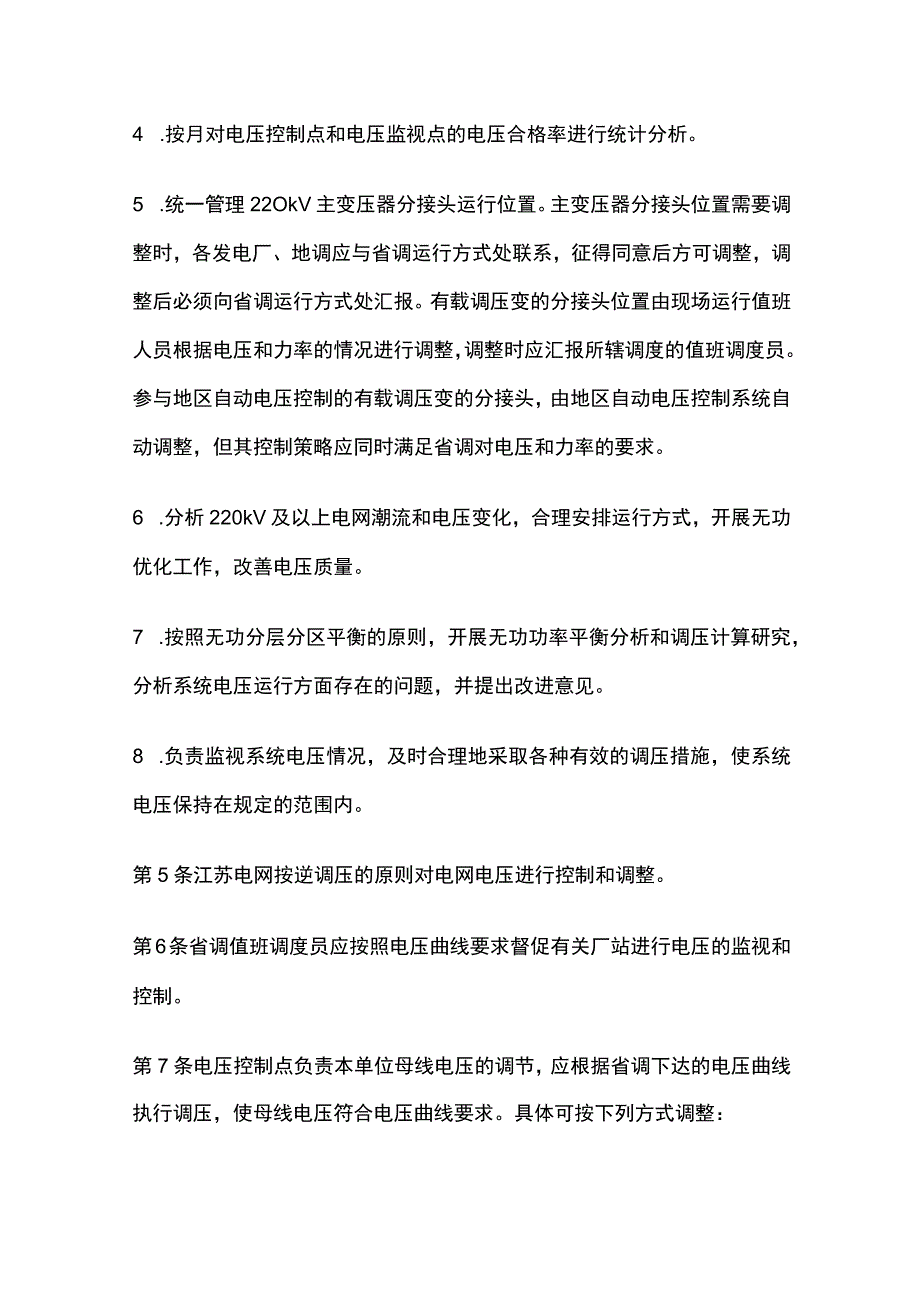

2、点（铁芯饱和程度等）经试验或制造厂认可，允许变压器运行电压不超过其相应分接头电压的110%。第4条省调对220kV电网运行电压实行统一管理，内容包括：1 .确定系统电压控制点和监视点。2 .按季度编制下达电压控制点电压曲线和电压控制点、电压监视点的规定值。在编制电压曲线时应考虑到系统的安全和经济，同时兼顾到下一级电网的调压要求。3 .按季度编制下达地区受电力率合格范围，并进行统计考核。4 .按月对电压控制点和电压监视点的电压合格率进行统计分析。5 .统一管理22OkV主变压器分接头运行位置。主变压器分接头位置需要调整时，各发电厂、地调应与省调运行方式处联系，征得同意后方可调整，调整后必须向省调
3、运行方式处汇报。有载调压变的分接头位置由现场运行值班人员根据电压和力率的情况进行调整，调整时应汇报所辖调度的值班调度员。参与地区自动电压控制的有载调压变的分接头，由地区自动电压控制系统自动调整，但其控制策略应同时满足省调对电压和力率的要求。6 .分析220kV及以上电网潮流和电压变化，合理安排运行方式，开展无功优化工作，改善电压质量。7 .按照无功分层分区平衡的原则，开展无功功率平衡分析和调压计算研究，分析系统电压运行方面存在的问题，并提出改进意见。8 .负责监视系统电压情况，及时合理地采取各种有效的调压措施，使系统电压保持在规定的范围内。第5条江苏电网按逆调压的原则对电网电压进行控制和调整。

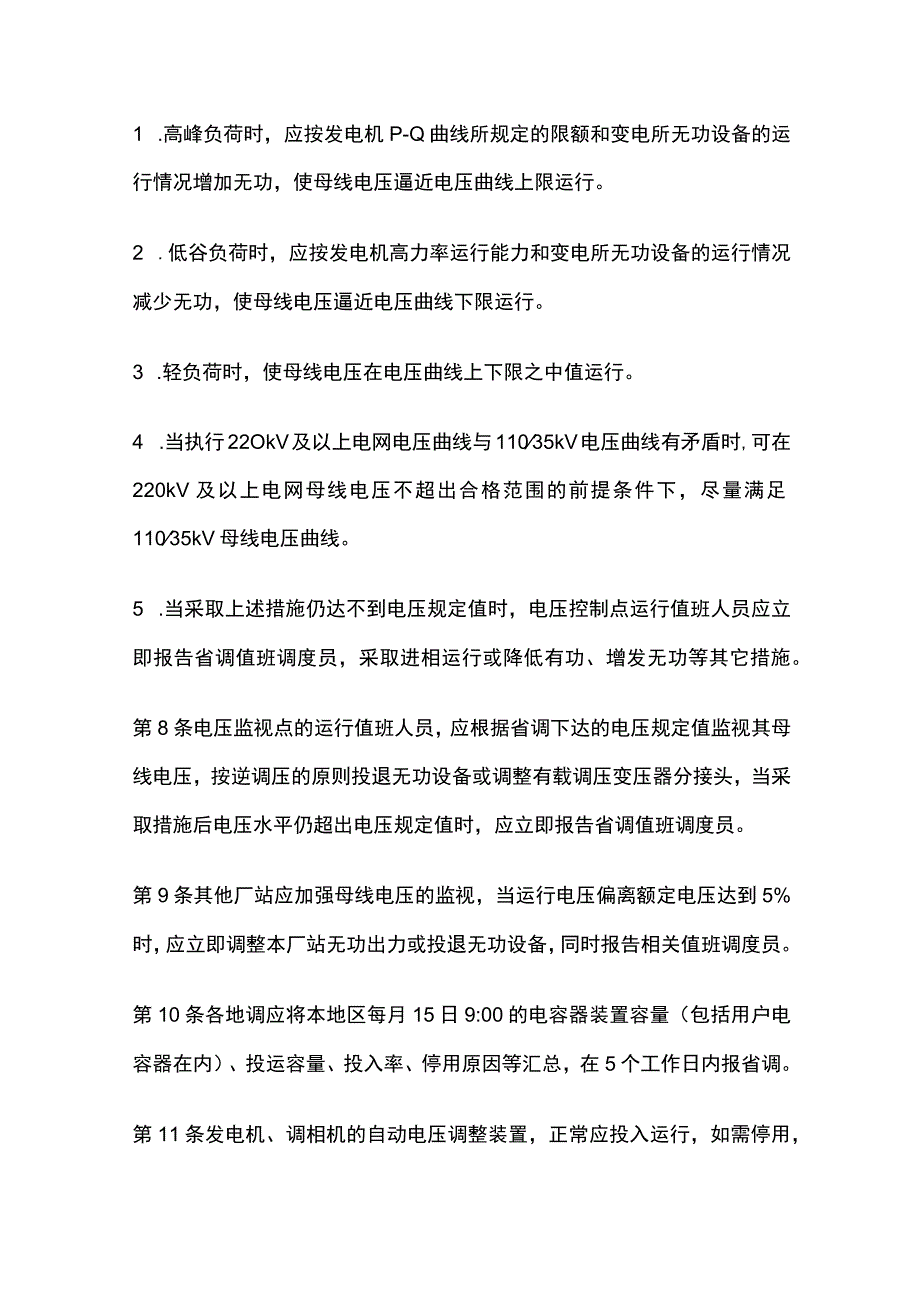

4、第6条省调值班调度员应按照电压曲线要求督促有关厂站进行电压的监视和控制。第7条电压控制点负责本单位母线电压的调节，应根据省调下达的电压曲线执行调压，使母线电压符合电压曲线要求。具体可按下列方式调整：1 .高峰负荷时，应按发电机P-Q曲线所规定的限额和变电所无功设备的运行情况增加无功，使母线电压逼近电压曲线上限运行。2 .低谷负荷时，应按发电机高力率运行能力和变电所无功设备的运行情况减少无功，使母线电压逼近电压曲线下限运行。3 .轻负荷时，使母线电压在电压曲线上下限之中值运行。4 .当执行22OkV及以上电网电压曲线与11035kV电压曲线有矛盾时,可在220kV及以上电网母线电压不超出合格范围
5、的前提条件下，尽量满足11035kV母线电压曲线。5 .当采取上述措施仍达不到电压规定值时，电压控制点运行值班人员应立即报告省调值班调度员，采取进相运行或降低有功、增发无功等其它措施。第8条电压监视点的运行值班人员，应根据省调下达的电压规定值监视其母线电压，按逆调压的原则投退无功设备或调整有载调压变压器分接头，当采取措施后电压水平仍超出电压规定值时，应立即报告省调值班调度员。第9条其他厂站应加强母线电压的监视，当运行电压偏离额定电压达到5%时，应立即调整本厂站无功出力或投退无功设备，同时报告相关值班调度员。第10条各地调应将本地区每月15日9:00的电容器装置容量（包括用户电容器在内）、投运容量、投入率、停用原因等汇总，在5个工作日内报省调。第11条发电机、调相机的自动电压调整装置，正常应投入运行，如需停用，应得到相关值班调度员的同意。
