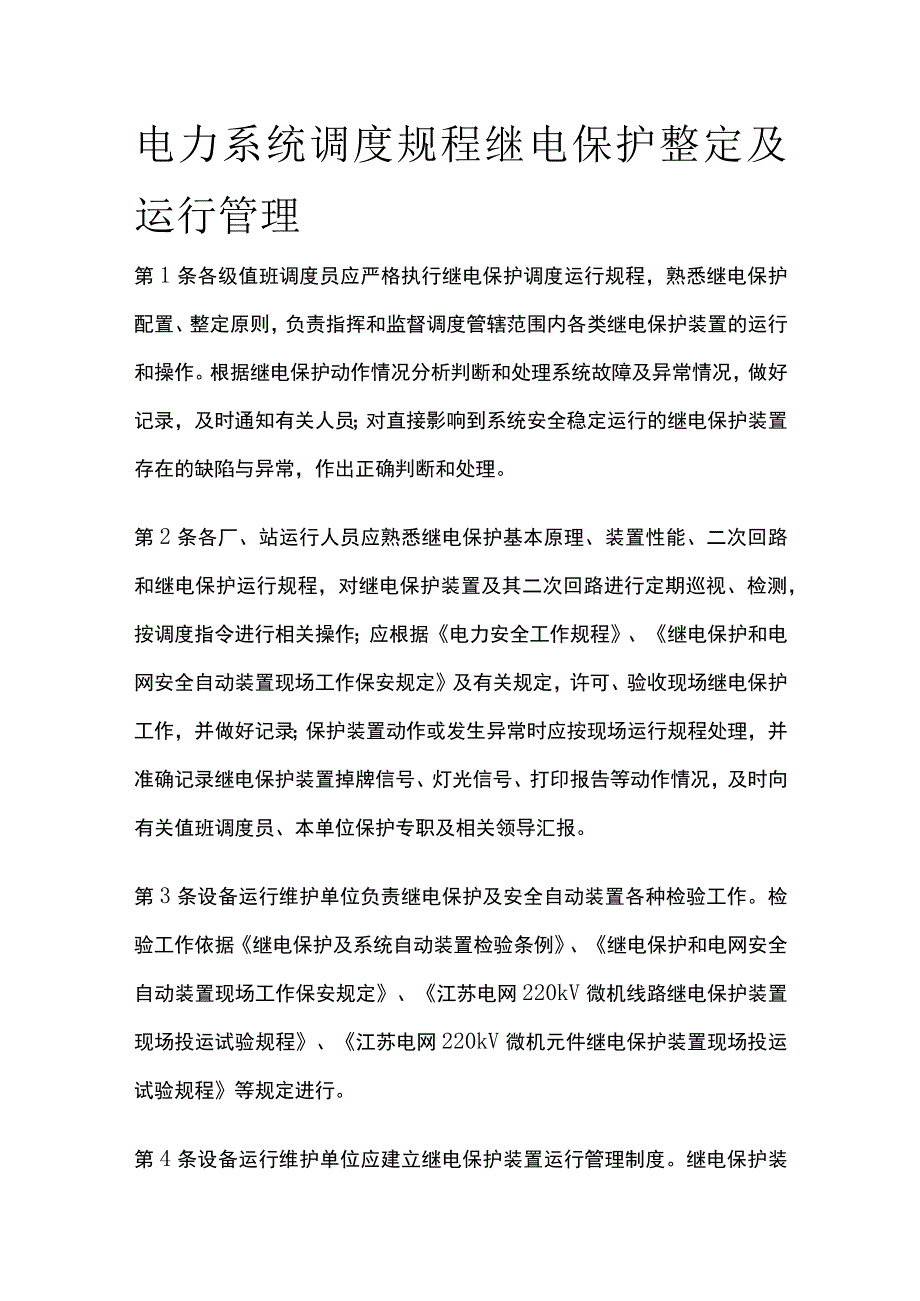

1、电力系统调度规程继电保护整定及运行管理第1条各级值班调度员应严格执行继电保护调度运行规程，熟悉继电保护配置、整定原则，负责指挥和监督调度管辖范围内各类继电保护装置的运行和操作。根据继电保护动作情况分析判断和处理系统故障及异常情况，做好记录，及时通知有关人员；对直接影响到系统安全稳定运行的继电保护装置存在的缺陷与异常，作出正确判断和处理。第2条各厂、站运行人员应熟悉继电保护基本原理、装置性能、二次回路和继电保护运行规程，对继电保护装置及其二次回路进行定期巡视、检测，按调度指令进行相关操作；应根据电力安全工作规程、继电保护和电网安全自动装置现场工作保安规定及有关规定，许可、验收现场继电保护工作，并

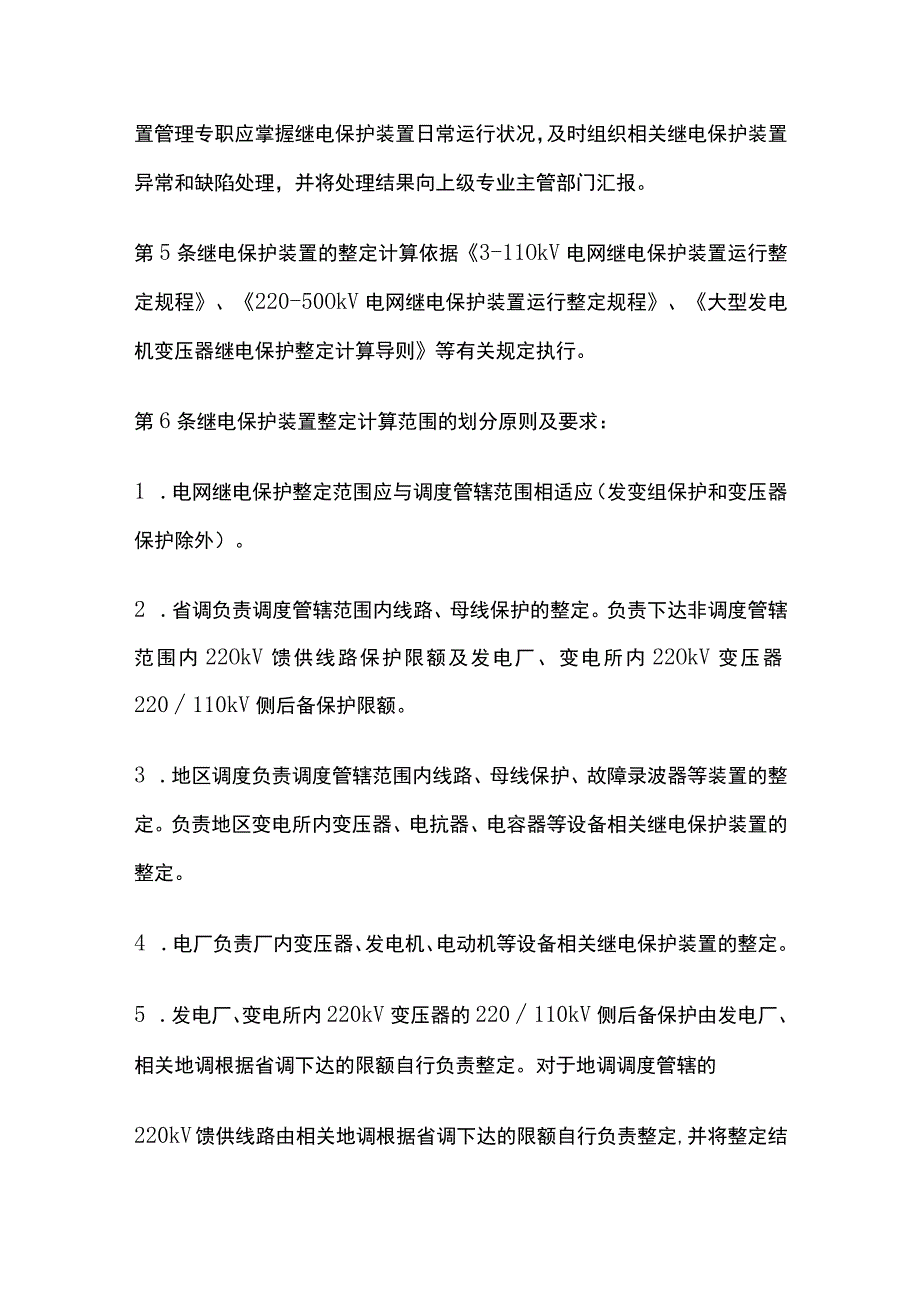

2、做好记录；保护装置动作或发生异常时应按现场运行规程处理，并准确记录继电保护装置掉牌信号、灯光信号、打印报告等动作情况，及时向有关值班调度员、本单位保护专职及相关领导汇报。第3条设备运行维护单位负责继电保护及安全自动装置各种检验工作。检验工作依据继电保护及系统自动装置检验条例、继电保护和电网安全自动装置现场工作保安规定、江苏电网220kV微机线路继电保护装置现场投运试验规程、江苏电网220kV微机元件继电保护装置现场投运试验规程等规定进行。第4条设备运行维护单位应建立继电保护装置运行管理制度。继电保护装置管理专职应掌握继电保护装置日常运行状况，及时组织相关继电保护装置异常和缺陷处理，并将处理结果
3、向上级专业主管部门汇报。第5条继电保护装置的整定计算依据3-11OkV电网继电保护装置运行整定规程、220-50OkV电网继电保护装置运行整定规程、大型发电机变压器继电保护整定计算导则等有关规定执行。第6条继电保护装置整定计算范围的划分原则及要求：1 .电网继电保护整定范围应与调度管辖范围相适应（发变组保护和变压器保护除外）。2 .省调负责调度管辖范围内线路、母线保护的整定。负责下达非调度管辖范围内22OkV馈供线路保护限额及发电厂、变电所内22OkV变压器220110kV侧后备保护限额。3 .地区调度负责调度管辖范围内线路、母线保护、故障录波器等装置的整定。负责地区变电所内变压器、电抗器、电

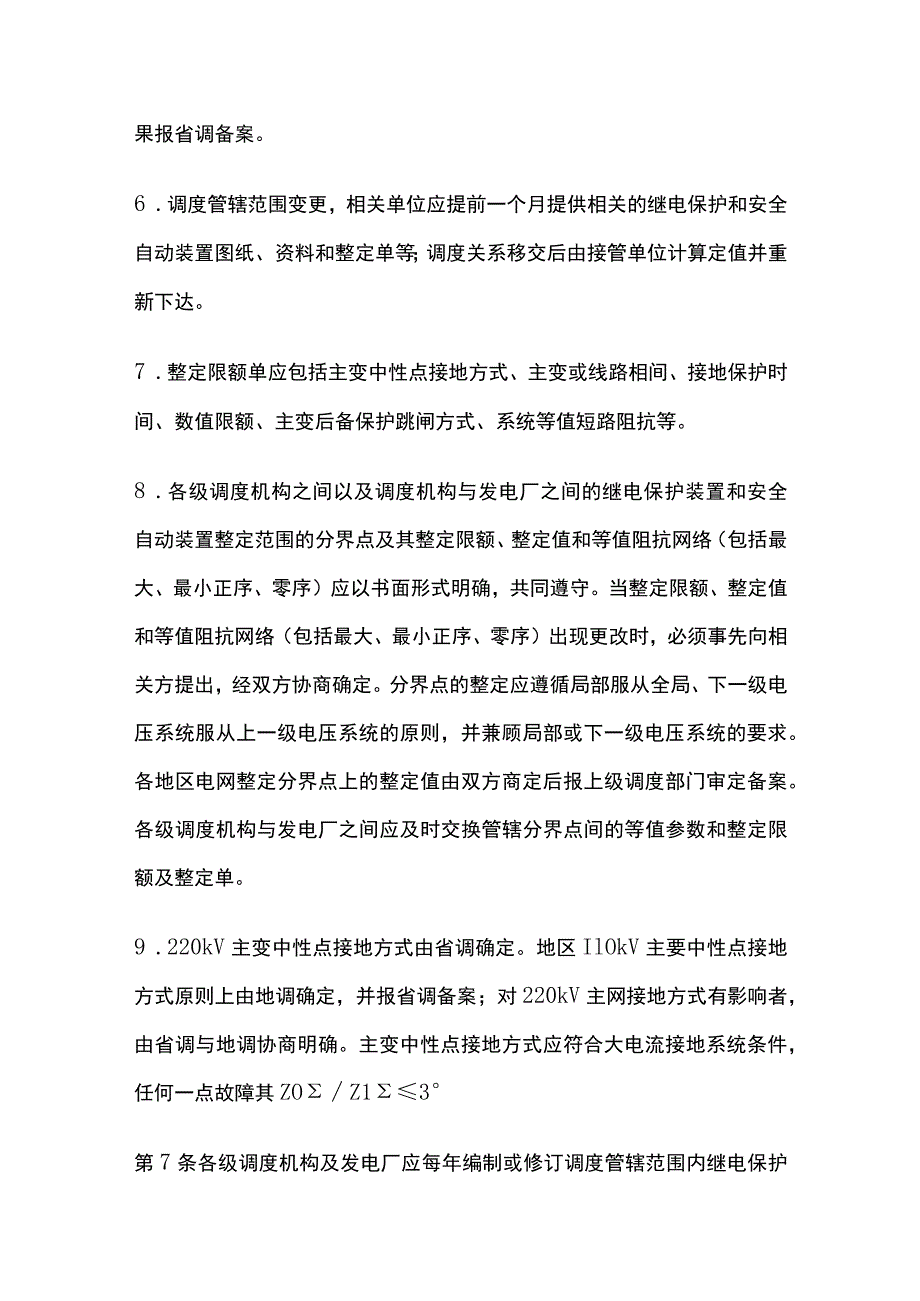

4、容器等设备相关继电保护装置的整定。4 .电厂负责厂内变压器、发电机、电动机等设备相关继电保护装置的整定。5 .发电厂、变电所内220kV变压器的220110kV侧后备保护由发电厂、相关地调根据省调下达的限额自行负责整定。对于地调调度管辖的220kV馈供线路由相关地调根据省调下达的限额自行负责整定,并将整定结果报省调备案。6 .调度管辖范围变更，相关单位应提前一个月提供相关的继电保护和安全自动装置图纸、资料和整定单等；调度关系移交后由接管单位计算定值并重新下达。7 .整定限额单应包括主变中性点接地方式、主变或线路相间、接地保护时间、数值限额、主变后备保护跳闸方式、系统等值短路阻抗等。8 .各级调
5、度机构之间以及调度机构与发电厂之间的继电保护装置和安全自动装置整定范围的分界点及其整定限额、整定值和等值阻抗网络（包括最大、最小正序、零序）应以书面形式明确，共同遵守。当整定限额、整定值和等值阻抗网络（包括最大、最小正序、零序）出现更改时，必须事先向相关方提出，经双方协商确定。分界点的整定应遵循局部服从全局、下一级电压系统服从上一级电压系统的原则，并兼顾局部或下一级电压系统的要求。各地区电网整定分界点上的整定值由双方商定后报上级调度部门审定备案。各级调度机构与发电厂之间应及时交换管辖分界点间的等值参数和整定限额及整定单。9 .220kV主变中性点接地方式由省调确定。地区IlOkV主要中性点接地
6、方式原则上由地调确定，并报省调备案；对220kV主网接地方式有影响者，由省调与地调协商明确。主变中性点接地方式应符合大电流接地系统条件，任何一点故障其ZOZ13第7条各级调度机构及发电厂应每年编制或修订调度管辖范围内继电保护装置的运行整定方案及其说明，并结合新建和改建工程引起的电网发展变化，及时予以修订和补充。整定方案编制后，必须履行校核、审核及批准手续，经所在单位分管生产的副总经理或总工程师批准后方可实施，并报上级调度机构备案。第8条继电保护整定方案及运行规定的编制依据：1 .电网正常运行方式及检修方式。2 .电网最大有功、无功潮流、母线最高、最低运行电压。3 .电力系统稳定要求所决定的故障
7、切除时间，重合闸使用方式和最佳重合时间，以及设置解列点等。4 .最大、最小等值短路容量，开机方式。5 .被保护电力设备基本性能及有关参数。6 .其他必要的运行资料。第9条各级调度机构及发电厂编制的继电保护装置的运行整定方案及其规定应包括下列内容：1 .运行整定原则及说明。2 .电网正常运行方式继电保护整定方案:(1)整定计算范围。(2)整定计算对运行方式的规定。(3)系统正常小方式。(4)变压器中性点正常接地方式。3 .电网检修方式(含特殊运行方式)继电保护整定方案、存在问题及对策。4 .系统正序及零序阻抗参数图、继电保护配置及定值图。第10条继电保护整定通知单的执行规定：1 .继电保护装置定
8、值通知单应履行计算、复算、审核及批准手续。2 .省调整定范围的保护整定通知单分发如下：(1)省调调度室存档1份。(2)省调继电保护处存档1份。(3)有关供电公司、发电厂3份，继电保护装置整定调试结束并由调试人员在定值单上签名后,其中1份存控制室；T分存基层继电保护班；一份存有关供电公司、发电厂继电保护管理部门。3 .厂（站）继电保护装置整定值的调整和更改，在接到当值调度员的指令后，按继电保护装置定值通知单的要求执行。4 .省调整定范围内继电保护装置更改定值或新继电保护装置投入运行前，发电厂、变电所控制室值班人员应主动与省调值班调度员核对整定单编号及定值，双方应作好记录。5 .继电保护及安全装置整定单应每年核对一次，3-5年更新一次。第11条发电厂、变电所控制室内应备有下列有关保护资料：1 .继电保护装置整定通知单。2 .继电保护装置整定值限额单。3 .继电保护装置设备台帐。4 .相关调度机构继电保护运行整定规程及其说明。5 .继电保护装置原理及二次回路接线图。6 .继电保护装置现场运行规程。7 .继电保护工作记录簿（包括整定值临时更改、接线更改等工作记录、异常情况处理结果）。8 .继电保护装置运行操作和事故动作记录簿（包括保护投退记录、掉牌、信号灯及其它异常情况）。9 .其它继电保护规程、规定和必要的资料。
