1、电气安装工程施工方案6.2.9.1总体概述、本工程配电系统为380/22OV三相四线制，由地下一层变配电间提供，采用放射式及树干式相结合的供电方式。、本工程所有线路均为墙内，板内暗敷设，有吊顶部分在吊顶内敷设。各层走道有吊顶处均采用电缆桥架敷设。桥架的安装参照图集04D7011有关页次及相厂家产品样本的要求进行。、防雷接地系统采用TNS接地形式，电源进户线处做重复接地，设专用PE线，所有电气装置正常不带电的金属部分均与PE线可靠焊（连）接。本工程为强、弱共用接地装置，接地电阻应小于1欧姆。要求建筑物内的PE干线，接地干线及各类金属管道作总等位联结。、综合布线系统包括计算机、语音、支持电话和多种

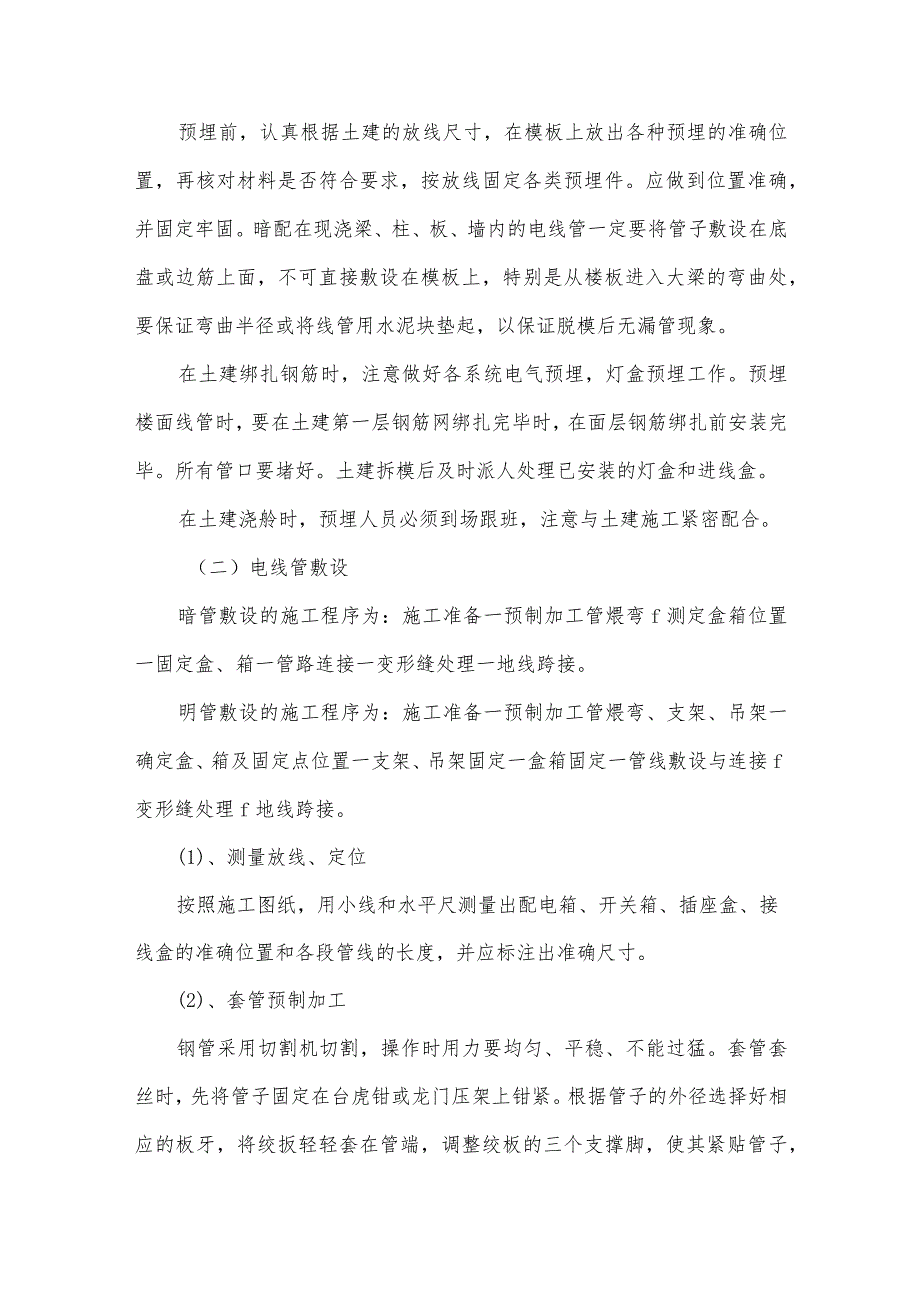

2、计算机数据通讯系统。外线由市政引来，经地下室金属线槽及竖井进入三层机房。6.2.9.2施工准备工作施工前技术人员必须认真熟悉图纸，根据方案提出材料计划，并向施工人员进行详细的技术交底。施工人员上岗必须经过培训，掌握施工工艺、技术操作方法，特殊工种必须持证上岗。人员配备应根据各施工阶段和进度要求及时调配，保证满足需要。施工用的各种机具设备如焊机、台钻、开孔器及各种仪表要根据进度要求配备。并加强保养维修工作。6.2.9.3主要施工方法（一）预留预埋预埋前，认真根据土建的放线尺寸，在模板上放出各种预埋的准确位置，再核对材料是否符合要求，按放线固定各类预埋件。应做到位置准确，并固定牢固。暗配在现浇梁、
3、柱、板、墙内的电线管一定要将管子敷设在底盘或边筋上面，不可直接敷设在模板上，特别是从楼板进入大梁的弯曲处，要保证弯曲半径或将线管用水泥块垫起，以保证脱模后无漏管现象。在土建绑扎钢筋时，注意做好各系统电气预埋，灯盒预埋工作。预埋楼面线管时，要在土建第一层钢筋网绑扎完毕时，在面层钢筋绑扎前安装完毕。所有管口要堵好。土建拆模后及时派人处理已安装的灯盒和进线盒。在土建浇舲时，预埋人员必须到场跟班，注意与土建施工紧密配合。（二）电线管敷设暗管敷设的施工程序为：施工准备一预制加工管煨弯f测定盒箱位置一固定盒、箱一管路连接一变形缝处理一地线跨接。明管敷设的施工程序为：施工准备一预制加工管煨弯、支架、吊架一确

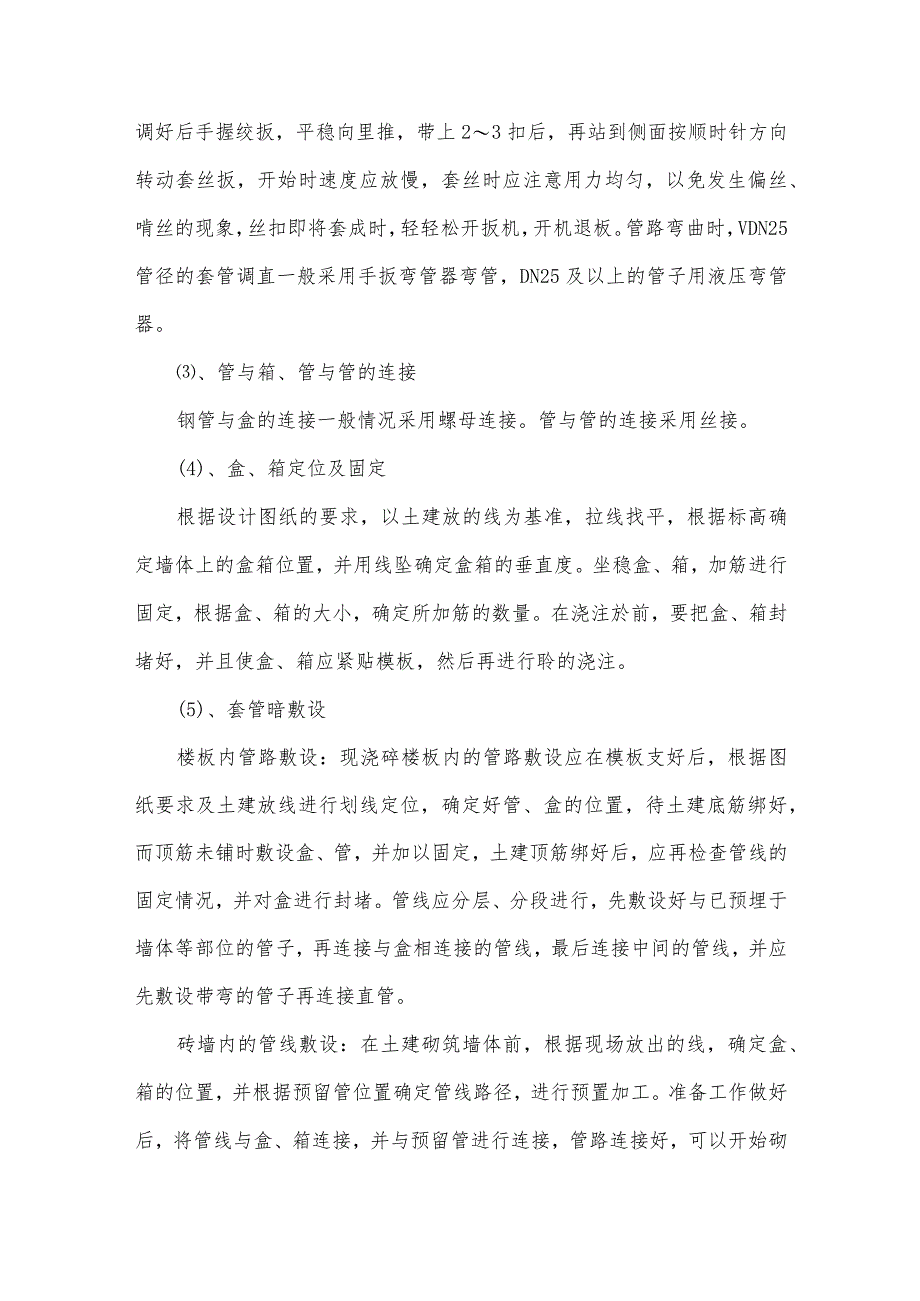

4、定盒、箱及固定点位置一支架、吊架固定一盒箱固定一管线敷设与连接f变形缝处理f地线跨接。(1)、测量放线、定位按照施工图纸，用小线和水平尺测量出配电箱、开关箱、插座盒、接线盒的准确位置和各段管线的长度，并应标注出准确尺寸。(2)、套管预制加工钢管采用切割机切割，操作时用力要均匀、平稳、不能过猛。套管套丝时，先将管子固定在台虎钳或龙门压架上钳紧。根据管子的外径选择好相应的板牙，将绞扳轻轻套在管端，调整绞板的三个支撑脚，使其紧贴管子，调好后手握绞扳，平稳向里推，带上23扣后，再站到侧面按顺时针方向转动套丝扳，开始时速度应放慢，套丝时应注意用力均匀，以免发生偏丝、啃丝的现象，丝扣即将套成时，轻轻松开扳
5、机，开机退板。管路弯曲时，VDN25管径的套管调直一般采用手扳弯管器弯管，DN25及以上的管子用液压弯管器。、管与箱、管与管的连接钢管与盒的连接一般情况采用螺母连接。管与管的连接采用丝接。(4)、盒、箱定位及固定根据设计图纸的要求，以土建放的线为基准，拉线找平，根据标高确定墙体上的盒箱位置，并用线坠确定盒箱的垂直度。坐稳盒、箱，加筋进行固定，根据盒、箱的大小，确定所加筋的数量。在浇注於前，要把盒、箱封堵好，并且使盒、箱应紧贴模板，然后再进行聆的浇注。(5)、套管暗敷设楼板内管路敷设：现浇碎楼板内的管路敷设应在模板支好后，根据图纸要求及土建放线进行划线定位，确定好管、盒的位置，待土建底筋绑好，而
6、顶筋未铺时敷设盒、管，并加以固定，土建顶筋绑好后，应再检查管线的固定情况，并对盒进行封堵。管线应分层、分段进行，先敷设好与已预埋于墙体等部位的管子，再连接与盒相连接的管线，最后连接中间的管线，并应先敷设带弯的管子再连接直管。砖墙内的管线敷设：在土建砌筑墙体前，根据现场放出的线，确定盒、箱的位置，并根据预留管位置确定管线路径，进行预置加工。准备工作做好后，将管线与盒、箱连接，并与预留管进行连接，管路连接好，可以开始砌墙，在砌墙时应调整盒、箱口与墙面的位置，使其符合设计规范要求。(6)、套管明敷设套管明装时一般采管卡固定，管卡固定用膨胀螺栓或塑料胀管，可直接固定于墙体或顶板上。支架可采用膨胀螺栓固
7、定，先固定支架两端，再拉线固定中间部分，固定后应横向、竖向均在一条直线上。套管在穿越墙身及楼板易受机械损伤的地方，应采用钢管保护套管，保护套管高度距楼板表面的距离不应小于500mmo(三)管内穿线工艺流程：施工准备一选择导线一穿带线一清扫管路f放线及断线f导线与带线的绑扎f带护口f导线连接一导线焊接f导线包扎f线路检查绝缘摇测。、配线：导线的选择必须符合设计要求，不得随意改变其规格及截面，应保证使用要求。相线、中性线及保护接地线的颜色应加以区分，中性线为淡蓝色，用黄绿色相间的导线为保护地线。、扫管：穿线之前，应对管路进行扫管，将布条的两端牢固的绑扎在带线上，进行来回拉动带线，将管内杂物排出。、
8、穿带线：带线常规选用1.22.0mm的铁丝，先将铁丝的一端弯成不封口的圆圈，用穿线器将带线穿插入管路内，在管路的两端均应留有100150mm的余量。当线路较长和转弯处较多时，可在敷设管路之前穿好带线。(4)、放线、断线和导线绝缘层剥切放线时导线应置于放线架上。剪切导线时应考虑导线的预留长度,盒内导线预留长度应为150mm,配电箱内的导线预留长度应为箱体周边长的1/2,分支处的导线可不剪断而直接穿过。绝缘导线连接前，应将导线端头的绝缘层剥掉，绝缘层的剥离长度应按有关要求进行。(5)、管内穿线在穿线前先检查管口的护口是否齐整，如有遗漏和破损均应补齐和更换。当管路边长或转弯较多时，在穿线的同时往管内
9、吹入适量的滑石粉。导线穿管作业常规应由两人操作，将绝缘导线绑在线管一端的钢丝上，由一人从另一端拉引导钢线，另一人进行送线。动作要协调一致，防止硬送硬拉。严格按设计要求控制管内的导线根数。、导线连接配线导线与设备、器具的连接应符合以下要求：导线截面为IOmm2及以下的单股铜芯线可直接与设备、器具的端子连接；导线截面为2.5mm?及以下多股铜芯线的线芯应先拧紧搪锡或压接端子后再与设备、器具的端子连接。单芯铜质导线应绞合两回路以上，然后把两线头的前端折回压紧；照明器具的灯具线必须在配线上缠五回以上，然后将粗线折回压紧。（四）室内电缆桥架安装及电缆敷设、施工工艺流程画线定位f固定件安装f桥架支撑件安装
10、f梯架托盘线槽安装f金属桥架的接地保护f敷设电缆。（2）、划线定位根据设计图纸，从电缆桥架始端至终端（先干线后支线）找好水平或垂直线，确定并标出支撑物的具体位置。、固定件安装固定件与钢结构连接采用螺栓连接或焊接。、桥架支撑件安装桥架支撑件应符合设计要求，并进行防腐处理。支架与吊架在安装时应挂线或弹线找直，用水平尺找平，以保证安装后横平竖直。（5）、梯架、托盘、线槽安装梯架、托盘、线槽用连接板连接，用垫圈、弹垫、螺母紧固，螺母应位于梯架、拖盘、线盘外侧。桥架与电气柜、箱、盒接茬时，进线和出线口处应用抱脚连接，并用螺丝紧固，末端应加装封堵。桥架经过建筑物的变形缝（伸缩缝、沉降缝）时，桥架本身应断开
11、，槽内用内连接板搭接，一端不需固定。、金属桥架的接地保护桥架全长为良好的电气通路。镀锌制品的桥架搭接处用螺母、平垫、弹簧垫紧固后可不做跨接地线。桥架在建筑变形缝处要做跨接地线，跨接地线要留有余量。、室内电缆桥架上敷设电缆室内电缆桥架敷设的电缆不应有黄麻或其他易燃材料外护层,否则在室内部分的电缆应剥除保护层，并对铠装加以防腐处理。在有腐蚀或特别潮湿的场所宜选用塑料护套电缆。电缆敷设前应清扫桥架，检查桥架有无毛刺等可能划伤电缆的缺陷，并予以处理。电缆在桥架上可以无间距敷设，应分层敷设且排列整齐，不应交叉。桥架内电缆应在首端、尾端、转弯及每隔50m处设有编号、型号及起止点等标记。标记应清晰齐全，挂装
12、整齐。（五）配电箱安装（1）、工艺流程：测量定位f基础型钢安装一柜就位母带安装一回路结线f调试f送电运行验收。（2）、测量定位按设计图纸所标定位置、尺寸，进行测量放线确定设备安装的底盘线和中心线。同时应复核预埋件的位置尺寸和标高。、基础型钢安装预制加工基础型钢：按施工图纸要求进行下料和调直后，组装加工成基础型钢架，并应刷好防锈涂料。按测量放线确定的位置，将已预制好的基础型钢架稳放在预埋铁件上，用水准仪或水平尺找平、找正。找平过程中，需用垫铁垫平,使每组垫铁不得超过三块。然后，将基础型钢钢架、预埋件、垫铁用电焊焊牢。基础型钢架与地线连接。将引进室内的地线扁钢，与型钢结构基架的两端焊牢，焊接面为扁
13、钢宽度的二倍。、柜就位首先。应严格控制设备的吊点，柜顶部有吊环者，应充分利用吊环将吊索穿入吊环内。无吊环者，应将吊索挂在四角的主要承重结构处。然后，试吊检查受里吊索力的分布是否均匀一致。起吊后必须保证柜体平稳、安全、准确就位。柜就位后，用铁片进行调整找平。找正、找平后，应将柜体与侧档板用镀锌螺丝连接。接地。在柜后面的左下部的型钢架的侧面上焊上鼻子，用铜线与柜上的接地端子连接牢固。(5)、母带安装柜骨架上方母带安装必须符合设计要求。端子安装应牢固，端子排列有序，间隔布局合理，端子规格应与母带截面相匹配Q母带与配电柜骨架上方端子和进户电源线端子连接牢固，应采用镀锌螺丝紧固，并应有防松措施。柜上母带
14、应设防护罩。(6)、二次回路结线按柜工作原理图检查柜上的全部电器元件是否相符，其额定电压和控制、操作电压必须一致。控制线较线后，将每根芯线煨成圆，用镀锌螺丝、垫圈、弹簧垫连接在每个端子板上。并应严格控制端子板上的接线数量，每侧一般一端子压一根线，最多不得超过两根，必须在两根线间应加垫圈。(六)配电箱安装、施工程序施工准备一配电箱检查f弹线定位f安装配电箱f绝缘检测f验收(2)、施工准备配电箱安装所需机具满足施工需要、材料充足、人员配备齐全,同时完成配电箱安装技术交底。(3)、配电箱检查验收配电箱安装前，要按设计图纸检查其箱号、箱内回路号，并对照安装设计说明进行检查，满足设计规范要求。(4)、配
15、电箱安装弹线定位根据设计要求现场找出配电箱位置，并按照箱的外形尺寸进行弹线定位。通过弹线定位，可以更准确的找出预埋件或者金属膨胀管螺栓的位置。明装配电箱在混凝土墙或砖墙上固定明装配电箱时，采用明配管及暗分线盒两种方式。如有分线盒，先将盒内杂物清理干净，然后将导线理顺,分清支路和相序，按支路帮扎成束。待配电巷找准位置后，将导线端头引至箱内，逐个剥削导线端头，再逐个压接在器具上，同时将保护地线压在明显的地方，并将配电箱调整平直后进行固定。暗装配电箱的安装先将箱体放在预留洞内，找好标高及水平尺寸，并将箱体固定好,然后用水泥砂浆填实周边并抹平齐，待水泥砂浆凝固后再安装盘面和贴脸。如箱底与外墙平齐时，应在外墙固定金属网后再做墙面抹灰,不得在箱底板上抹灰。安装盘面要求平整，周边间隙均匀对称，门平正，螺丝垂直受力均匀。落地配电箱的安装落地配电箱基础槽钢都应在土建浇捣混凝土时埋入。基础槽钢的外形尺寸可根据产品样本确定，与结构轴线的尺寸可根据施工平面布置图来确定。标高根据土建给出的基准引出。基础槽钢的制作和固定采用焊接。施工时应注意焊接变形引起的基础槽钢外形尺寸及水平度的变化，焊接后应进行复测，可采用水平仪测量，在基础槽钢上用电钻钻孔，将配电箱固定在基础槽钢上，然后将配电箱找正，使垂直度满足规范要求。、绝缘摇测配电箱全
