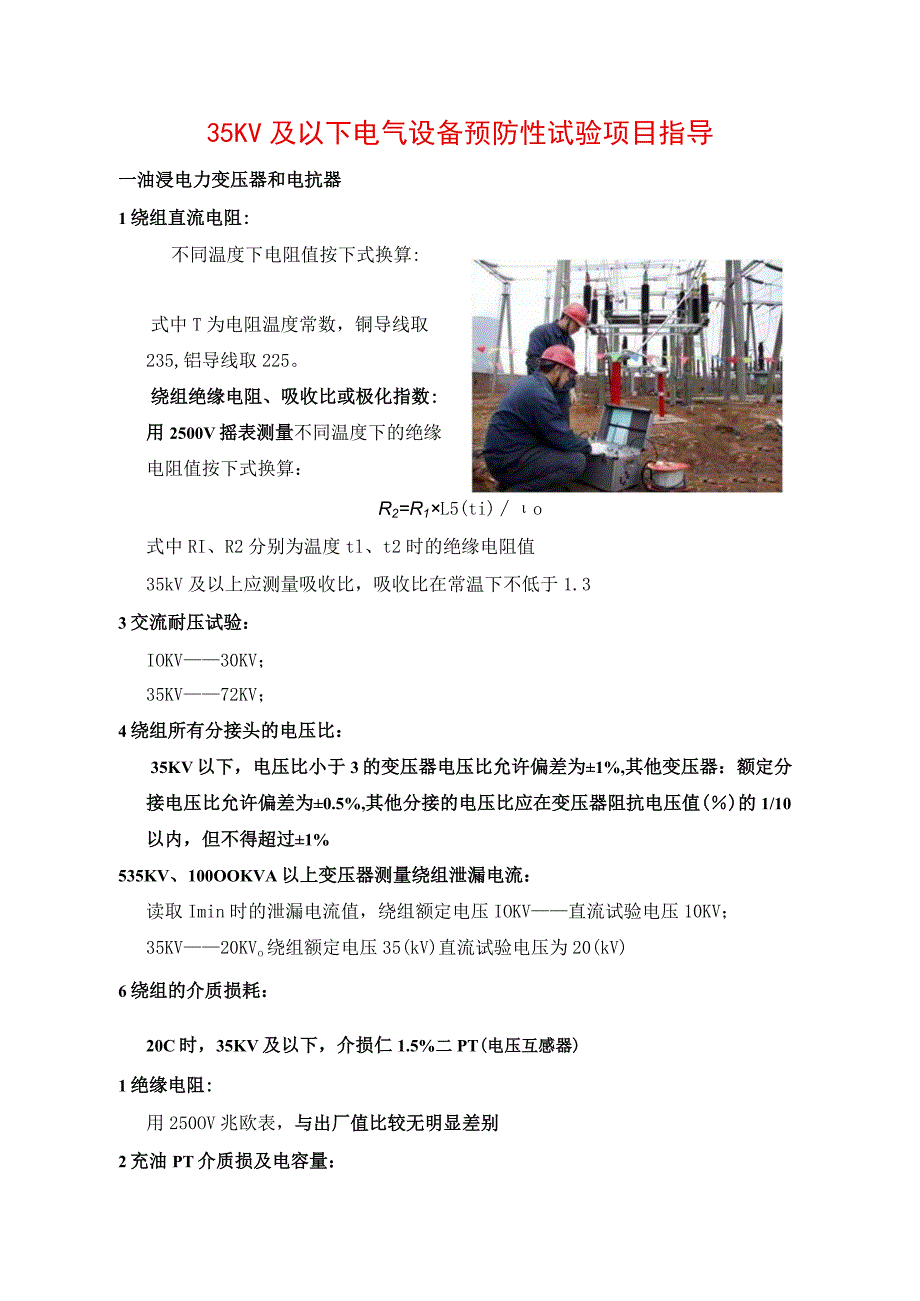

1、35KV及以下电气设备预防性试验项目指导一油浸电力变压器和电抗器不同温度下电阻值按下式换算:1绕组直流电阻:式中T为电阻温度常数，铜导线取235,铝导线取225。绕组绝缘电阻、吸收比或极化指数:用2500V摇表测量不同温度下的绝缘电阻值按下式换算：R2=R1L5(ti)o式中RI、R2分别为温度tl、t2时的绝缘电阻值35kV及以上应测量吸收比，吸收比在常温下不低于1.33交流耐压试验：IOKV30KV；35KV72KV；4绕组所有分接头的电压比：35KV以下，电压比小于3的变压器电压比允许偏差为1%,其他变压器：额定分接电压比允许偏差为0.5%,其他分接的电压比应在变压器阻抗电压值()的1/

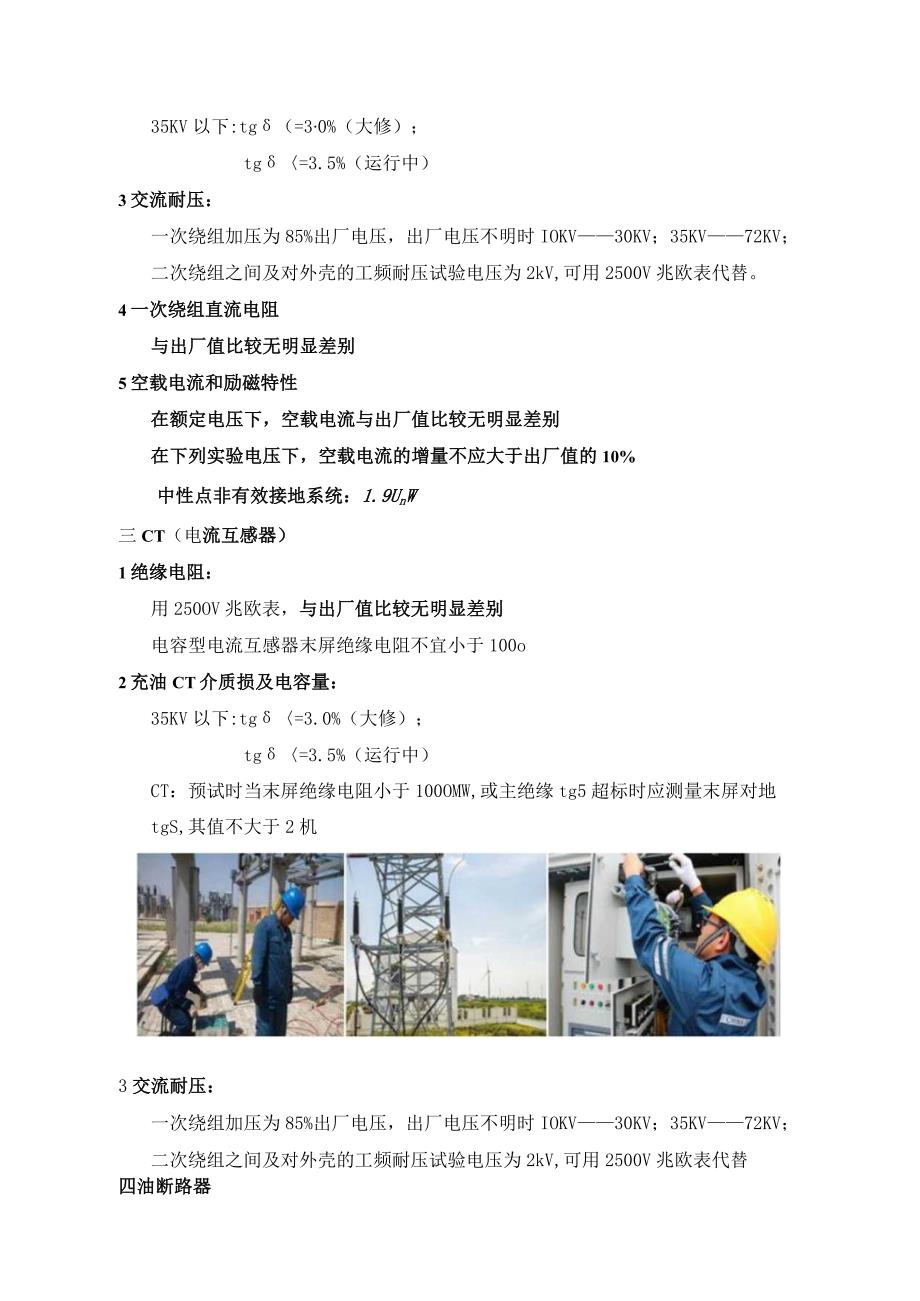

2、10以内，但不得超过1%535KV、100OOKVA以上变压器测量绕组泄漏电流：读取Imin时的泄漏电流值，绕组额定电压IOKV直流试验电压10KV；35KV20KVo绕组额定电压35(kV)直流试验电压为20(kV)6绕组的介质损耗：20C时，35KV及以下，介损仁1.5%二PT(电压互感器)1绝缘电阻:用250OV兆欧表，与出厂值比较无明显差别2充油PT介质损及电容量：35KV以下:tg（=30%（大修）；tg=3.5%（运行中）3交流耐压：一次绕组加压为85%出厂电压，出厂电压不明时IOKV30KV；35KV72KV；二次绕组之间及对外壳的工频耐压试验电压为2kV,可用2500V兆欧表代
3、替。4一次绕组直流电阻与出厂值比较无明显差别5空载电流和励磁特性在额定电压下，空载电流与出厂值比较无明显差别在下列实验电压下，空载电流的增量不应大于出厂值的10%中性点非有效接地系统：1.9UnW三CT（电流互感器）1绝缘电阻：用250OV兆欧表，与出厂值比较无明显差别电容型电流互感器末屏绝缘电阻不宜小于100o2充油CT介质损及电容量：35KV以下:tg=3.0%（大修）；tg=3.5%（运行中）CT：预试时当末屏绝缘电阻小于100OMW,或主绝缘tg5超标时应测量末屏对地tgS,其值不大于2机3交流耐压：一次绕组加压为85%出厂电压，出厂电压不明时IOKV30KV；35KV72KV；二次绕
4、组之间及对外壳的工频耐压试验电压为2kV,可用2500V兆欧表代替四油断路器1绝缘电阻240.5kV及以上少油断路器的直流泄漏电流：每一元件试验电压如下：额定电压40.5kV,试验电压20kV。交接时泄漏电流：126KV及以下不应大于IOUA；预试时一般不大于IOUA340.5及以上非纯磁套管和多油断路器的tg4导电回路电阻：交接时不应大于制造厂规定值：用直流压降法测量，电流不小于IooA5交流耐压：出厂电压不明时IOKV30KV；35KV72KV断路器的交流耐压试验标准额定电压kV最高工作电压kVImin工频耐受电压kV峰值相对地相间断路器断口隔离断口五真空断路器1.绝缘电阻2导电回路电阻:
5、交接时不应大于制造厂规定值：用直流压降法测量，电流不小于100A运行中不大于出厂值的120%3交流耐压：交接出厂电压不明时IOKV42KV；35KV95KV六高压开关柜1绝缘电阻2交流耐压：1)试验电压施加方式：合闸时各相对地及相间；分闸时各相断口。2)相间、相对地及断口的试验电压值相同3断路器、隔离开关的导电回路电阻：1)运行中应不大于制造厂规定值的150%2)运行中敞开式断路器的测量值不大于制造厂规定值的120%3)对GlS中的断路器按制造厂规定七橡塑绝缘电力电缆1电缆主绝缘的绝缘电阻：0.6/lkV电缆用IoooV兆欧表；0.6/lkV以上电缆用250OV兆欧表；66kV及以上电缆用50
6、00V兆欧表。2电缆主绝缘的直流耐压：直流耐压(35kV及以下)塑料绝缘电缆试验电压和加压时间如下额定电压U0U(kV)加压时间(min)纸绝缘电缆直流耐压试验电压标准(KV)电缆额定电压Uo/U1.8/32.6/33.6/66/66/108.7/1021/3526/35直流试验电压121724304047105130额定电压U=6kV的橡皮绝缘电缆，试验电压15kV,时间5min耐压结束时的泄漏电流不应大于耐压Imin时的泄漏电流橡塑电缆20Hz300Hz交流耐压试验和时间额定电压UoU(KV)试验电压时间（min）18/30及以下2.5U0（或2Uo）5（或60）21/35-64/1102
7、Uo60127/2201.7U0（或1.4UQ）60190/3301.7U0（或1.3Uo）60290/5001.7U0（或1.IUo）60八高压并联电容器、串联电容器和试验项目：1极对壳绝缘电阻：绝缘电阻应不低于2000兆欧串联电容器用IOoOv摇表，其他电容器用2500V摇表2电容值：1)每节电容值偏差不超出额定值的-5%+10%范围2)C应不小于出厂值的95%3并联电阻值测量：与出厂值偏差在10%内九串联电抗器a.绕组绝缘电阻：用250OV摇表测量，一般不低于IoooMQ(20)b.绕组直流电阻：1)三相绕组间的差别不应大于三相平均值的4%2)与上次测量值相差不大于2%c.交流耐压：油浸
8、铁芯电抗器试验电压为85%出厂试验电压，干式空心电抗器只需对绝缘支架试验，试验电压同支柱绝缘子。十避雷器1普阀、磁吹型避雷器的试验项目：a.绝缘电阻：1) FZ(PBC.LD)、FCZ和FCD型避雷器的绝缘电阻值与出厂值、前一次或同类型的测量数据进行比较，不应有显著变化2) FS型避雷器绝缘电阻应不低于2500M(1)采用250OV及以上兆欧表2) )FZ、FCZ、FCD型主要检查并联电阻通断和接触情况b.工频放电电压：FS型避雷器的工频放电电压在下列范围内：带有非线性并联电阻的避雷器只在解体大修后进行额定电压KV3610放电电压KV交接时91116192631放电电压KV(运行中)81215
9、212333c.电导电流及串联组合元件的非线性因数差值FZ、FCZ、FCD元件额定电压(kv)152030试验电压UI(kv)81012试验电压U2(kv)1620242金属氧化物避雷器的试验项目：a.绝缘电阻：1) 35kV以上，不低于2500MQ2) 35kV及以下，不低于IOoOMC采用250OV兆欧表b.直流1毫安电压及075倍1毫安电压下的泄流1)不得低于GBIIO32规定值3) UlmA实测值与初始值或制造厂规定值比较，变化不应大于5%4) 0.75UlmA下的泄漏电流不应大于50HA4)要记录试验时的环境温度和相对湿度5)测量电流的导线应使用屏蔽线6)初始值系指交接试验或投产试验
10、时的测量值十一接地装置a.有效接地系统的电力设备的接地电阻：R地2000/1或R5.4按运行中变压器油、汽轮机油水溶性酸测定法（比色法）GB/T7598中的有关要求进行试验3酸值，mgK0Hg0.03按运行中变压器油、汽轮机油水溶性酸测定法（BTB）法）GB/T7599的有关要求进行试验4闪点（闭口）（C）不低于DB-IODB-25DB-45按GB261中的有关要求进行试验1401401355水分(mgL)500kV:1020kV-30kV:W15IlOkV及以下电压等级：20按运行中变压器油水分测定法（气相色谱法）GB/T7601中的有关要求进行试验6界面张力(25C),mN/m35按石油产
11、品油对水界面张力测定法（圆环法）GB/T6541中的有关要求进行试验7介质损耗因数tan（%）90时,注入电气设备前0.5注入电气设备后0.7按液体绝缘材料工频相对介电常数、介质损耗因数和体积电阻率的测量GB/T5654中的有关要求进行试验8击穿电压500kV:60kV1按绝缘油击穿电压测定法330kV：25OkV60220kV:24OkV35kV及以下电压等级：35kVGB/T507或电力系统油质试验方法绝缘油介电强度测定法DL/T429中的有关要求进行试验2油样应取自被试设备3该指标为平板电极测定值，其他电极可按运行中变压器油质量标准GB/T7595及绝缘油击穿电压测定法GB/T507中的
12、有关要求进行试验4对注入设备的新油均不应低于本标准9体积电阻率(90C)(Cm)26X1Om按液体绝缘材料工频相对介电常数、介质损耗因数和何种电阻率的测量GB/T5654或绝缘油体积电阻率测定法DL/T421中的有关要求进行试验10油中含气量(%)(体积分数)330-500kV:1按绝缘油中含气量测定真空压差法DL/T423或绝缘油中含气量的测定方法(二氧化碳洗脱法)DL/T450中的有关要求进行试验11油泥与沉淀物(%)(质量分数)0.02按石油产品和添加剂机械杂质测定法(重量法)GB/T511中的有关要求进行试验12油中溶解气体组分含量色谱分析见有关章节按绝缘油中溶解气体组分含量的气相色谱测定法GB/T17623或变压器油中溶解气体分析和判断导则GB/T7252)及变压器油中溶解气体分析和判断导则DL/T722中的有关要求进行试验e.电气设备绝缘油试验分类试验类别适用范围击穿电压1、6kV以上电气设备内的绝缘油或新注入上述设备前、后的绝缘油；2、对下列情况之一者，可不进行击穿电压试验：(l)35kV以下互感器，其主绝缘试验已合格的(2)15kV
