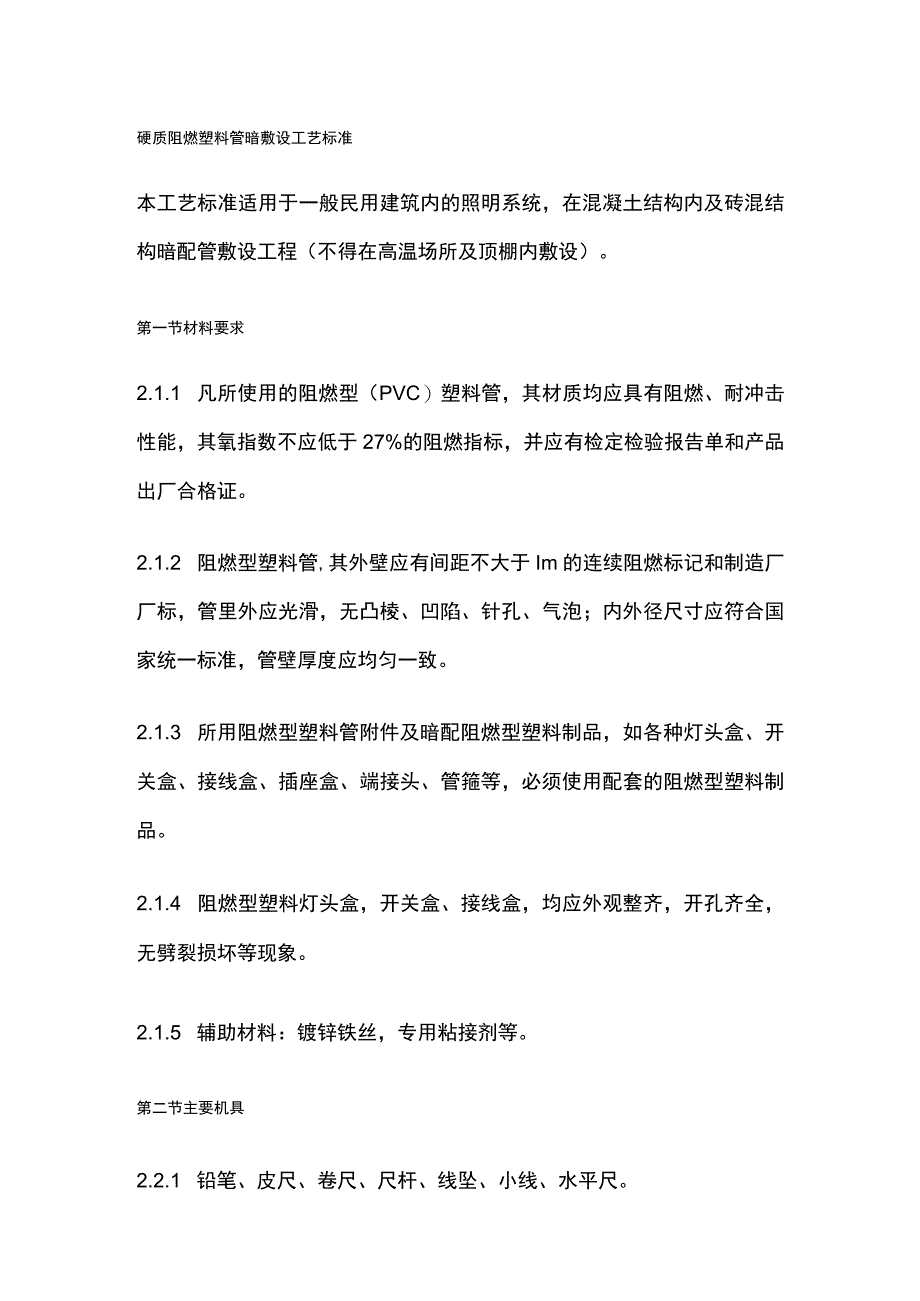

硬质阻燃塑料管暗敷设工艺标准.docx_第1页
第1页 / 共11页

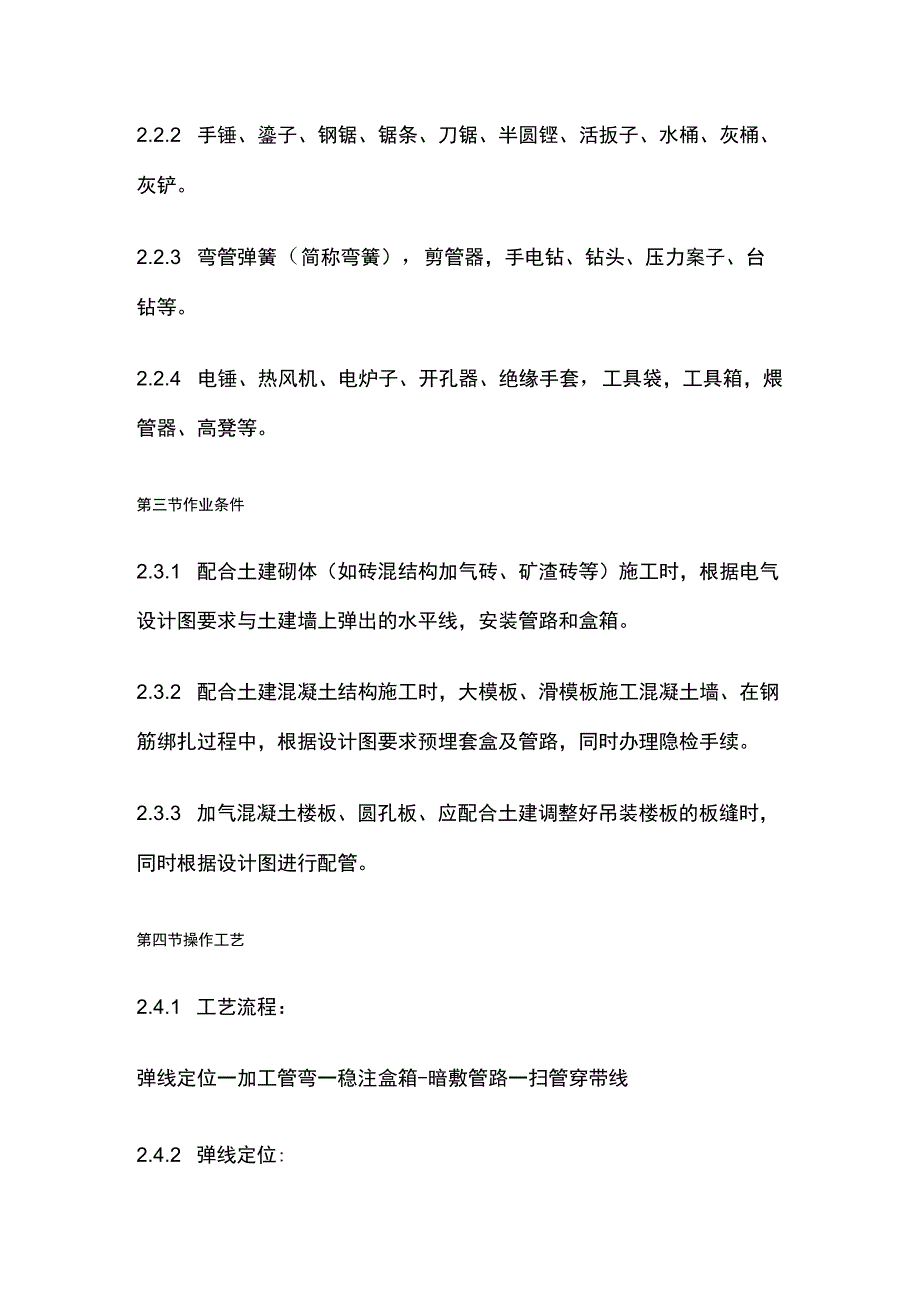

硬质阻燃塑料管暗敷设工艺标准.docx_第2页
第2页 / 共11页

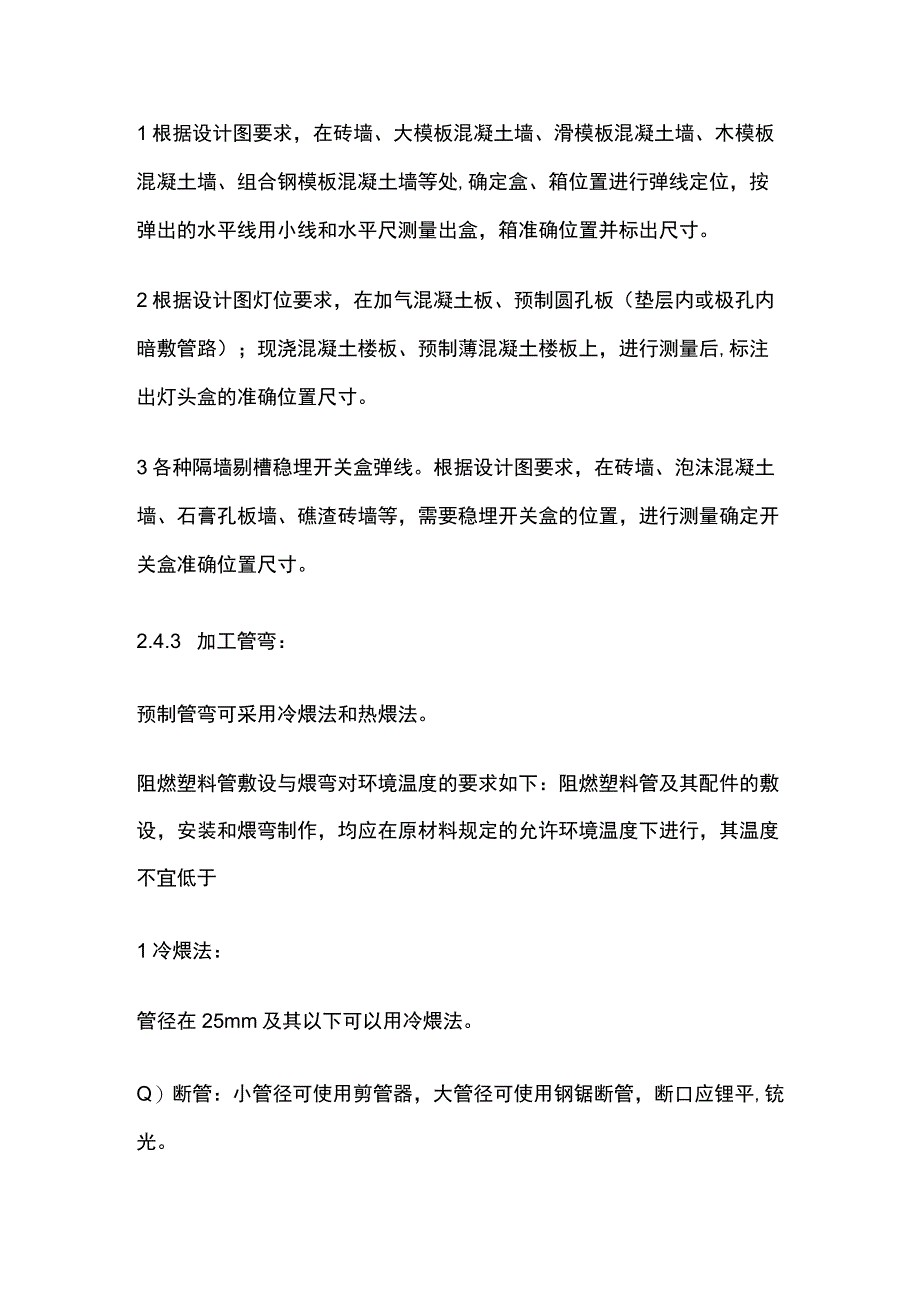

硬质阻燃塑料管暗敷设工艺标准.docx_第3页
第3页 / 共11页
硬质阻燃塑料管暗敷设工艺标准.docx_第4页
第4页 / 共11页
硬质阻燃塑料管暗敷设工艺标准.docx_第5页
第5页 / 共11页
硬质阻燃塑料管暗敷设工艺标准.docx_第6页
第6页 / 共11页
硬质阻燃塑料管暗敷设工艺标准.docx_第7页
第7页 / 共11页
硬质阻燃塑料管暗敷设工艺标准.docx_第8页
第8页 / 共11页
硬质阻燃塑料管暗敷设工艺标准.docx_第9页
第9页 / 共11页
硬质阻燃塑料管暗敷设工艺标准.docx_第10页
第10页 / 共11页
亲,该文档总共11页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《硬质阻燃塑料管暗敷设工艺标准.docx》由会员分享,可在线阅读,更多相关《硬质阻燃塑料管暗敷设工艺标准.docx(11页珍藏版)》请在第壹文秘上搜索。

1、硬质阻燃塑料管暗敷设工艺标准本工艺标准适用于一般民用建筑内的照明系统,在混凝土结构内及砖混结构暗配管敷设工程(不得在高温场所及顶棚内敷设)。第一节材料要求2.1.1 凡所使用的阻燃型(PVC)塑料管,其材质均应具有阻燃、耐冲击性能,其氧指数不应低于27%的阻燃指标,并应有检定检验报告单和产品出厂合格证。2.1.2 阻燃型塑料管,其外壁应有间距不大于Im的连续阻燃标记和制造厂厂标,管里外应光滑,无凸棱、凹陷、针孔、气泡;内外径尺寸应符合国家统一标准,管壁厚度应均匀一致。2.1.3 所用阻燃型塑料管附件及暗配阻燃型塑料制品,如各种灯头盒、开关盒、接线盒、插座盒、端接头、管箍等,必须使用配套的阻燃型

2、塑料制品。2.1.4 阻燃型塑料灯头盒,开关盒、接线盒,均应外观整齐,开孔齐全,无劈裂损坏等现象。2.1.5 辅助材料:镀锌铁丝,专用粘接剂等。第二节主要机具2.2.1 铅笔、皮尺、卷尺、尺杆、线坠、小线、水平尺。2.2.2 手锤、鎏子、钢锯、锯条、刀锯、半圆铿、活扳子、水桶、灰桶、灰铲。2.2.3 弯管弹簧(简称弯簧),剪管器,手电钻、钻头、压力案子、台钻等。2.2.4 电锤、热风机、电炉子、开孔器、绝缘手套,工具袋,工具箱,煨管器、高凳等。第三节作业条件2.3.1 配合土建砌体(如砖混结构加气砖、矿渣砖等)施工时,根据电气设计图要求与土建墙上弹出的水平线,安装管路和盒箱。2.3.2 配合土

3、建混凝土结构施工时,大模板、滑模板施工混凝土墙、在钢筋绑扎过程中,根据设计图要求预埋套盒及管路,同时办理隐检手续。2.3.3 加气混凝土楼板、圆孔板、应配合土建调整好吊装楼板的板缝时,同时根据设计图进行配管。第四节操作工艺2.4.1 工艺流程:弹线定位一加工管弯一稳注盒箱-暗敷管路一扫管穿带线2.4.2 弹线定位:1根据设计图要求,在砖墙、大模板混凝土墙、滑模板混凝土墙、木模板混凝土墙、组合钢模板混凝土墙等处,确定盒、箱位置进行弹线定位,按弹出的水平线用小线和水平尺测量出盒,箱准确位置并标出尺寸。2根据设计图灯位要求,在加气混凝土板、预制圆孔板(垫层内或极孔内暗敷管路);现浇混凝土楼板、预制薄

4、混凝土楼板上,进行测量后,标注出灯头盒的准确位置尺寸。3各种隔墙剔槽稳埋开关盒弹线。根据设计图要求,在砖墙、泡沫混凝土墙、石膏孔板墙、礁渣砖墙等,需要稳埋开关盒的位置,进行测量确定开关盒准确位置尺寸。2.4.3 加工管弯:预制管弯可采用冷煨法和热煨法。阻燃塑料管敷设与煨弯对环境温度的要求如下:阻燃塑料管及其配件的敷设,安装和煨弯制作,均应在原材料规定的允许环境温度下进行,其温度不宜低于1冷煨法:管径在25mm及其以下可以用冷煨法。Q)断管:小管径可使用剪管器,大管径可使用钢锯断管,断口应锂平,铳光。(2)用膝盖煨弯:将弯管弹簧(简称弯簧插入PVC管内需要煨弯处,两手抓牢管子两头,顶在膝盖上用手

5、扳,逐步煨出所需弯度,然后,抽出弯簧(当弯曲较长的管子时,可将弯簧用镀锌铁丝拴牢,以便拉出弯簧)。(3)使用手扳弯管器煨弯,将管子插入配套的弯管器,手板一次煨出所需弯度。2热煨法:用电炉子、热风机等加热均匀,烘烤管子煨弯处,待管子被加热到可随意弯曲时,立即将管子放在木板上,固定管子一头,逐步煨出所需管弯度,并用湿布抹擦使弯曲部位冷却定型,然后抽出弯簧。不得因煨弯使管出现烤伤、变色、破裂等现象。2.4.4 稳埋盒、箱:1盒、箱固定应平正牢固、灰浆饱满,收口平整,纵横座标准确,符合设计图和施工验收规范规定。2砖墙稳埋盒、箱:(1)预留盒、箱孔洞:根据设计图规定的盒、箱预留具体位置,随土建砌体电工配

6、合施工,在约300mm处预留出进入盒、箱的管子长度,将管子甩在盒、箱预留孔外,管端头堵好,等待最后一管一孔地进入盒、箱稳埋完毕。(2)剔洞稳埋盒、箱,再接短管:按弹出的水平线,对照设计图找出盒、箱的准确位置,然后剔洞,所踢孔洞应比盒、箱稍大一些。洞剔好后,先用水把洞内四壁浇湿,并将洞中杂物清理干净。依照管路的走向敲掉盒子的敲落孔,再用高标号水泥砂浆填入洞内将盒、箱稳端正,待水泥砂浆凝固后,再接短管入盒、箱。(3)组合钢模板、大模板混凝土墙稳埋盒、箱:a.在模板上打孔,用螺丝将盒、箱固定在模板上;拆模前及时将固定盒、箱的螺丝拆除。b.利用穿筋盒,直接固定在钢筋上,并根据墙体厚度焊好支撑钢筋,使盒

7、口或箱口与墙体平面平齐。(4)滑模板混凝土墙稳埋盒、箱:a.预留盒、箱孔洞,采取下盒套、箱套,然后待滑模板过后再拆除盒套成箱套,同时稳埋盒或箱体。b.用螺丝将盒、箱固定在扁铁上,然后将扁铁焊在钢筋上,或直接用穿筋盒固定在钢筋上,并根据墙厚度焊好支撑钢筋,使盒口平面与墙体平面平齐。(5)顶板稳埋灯头盒:a.加气混凝土板、圆孔板稳埋灯头盒。根据设计图标注出灯位的位置尺寸,先打孔,然后由下向上剔洞,洞口下小上大。将盒子配上相应的固定体放入洞中,并固定好吊板彳寺配管后用高标号水泥砂浆稳埋牢固。b.现浇混凝土楼板等,需要安装吊扇、花灯或吊装灯具超过3kg时,应预埋吊钩或螺栓,其吊挂力矩应保证承载要求和安

8、全。C.隔墙稳埋开关盒、插座盒。如在砖墙泡沫混凝土墙等,剔槽前应在槽两边先弹线,槽的宽度及深度均应比管外径大,开槽宽度与深度以大于1.5倍管外径为宜。砖墙可用鎏子沿槽内边进行剔槽;泡沫混凝土墙可用刀锯锯成槽的两边后,再剔成槽。剔槽后应先稳埋盒,再接管,管路每隔Im左右用镀锌铁丝固定好管路,最后抹灰并抹平齐。如为石膏圆孔板时,宜将管穿入板孔内并敷至盒或箱处。2.4.5 暗敷管路:1管路连接:(1)管路连接应使用套箍连接(包括端接头接管)。用小刷子沾配套供应的塑料管粘接剂,均匀涂抹在管外壁上,将管子插入套箍;管口应到位。粘接剂性能要求粘接后Imin内不移位,粘性保持时间长,并具有防水性。(2)管路

9、垂直或水平敷设时,每隔Im距离应有一个固定点,在弯曲部位应以圆弧中心点为始点距两端300500mm处各加一个固定点。(3)管进盒、箱,一管一孔,先接端接头然后用内锁母固定在盒、箱上,在管孔上用顶帽型护口堵好管口,最后用纸或泡沫塑料块堵好盒子口(堵盒子口的材料可采用现场现有柔软物件,如水泥纸袋等)。2管路暗敷设:(1)现浇混凝土墙板内管路暗敷设:管路应敷设在两层钢筋中间,管进盒,箱时应煨成灯叉弯,管路每隔Im处用镀锌铁丝绑扎牢,弯曲部位按要求固定,往上引管不宜过长,以能煨弯为准,向墙外引管可使用管帽预留管口,待拆模后取出管帽再接管。(2)滑升模板敷设管路时,灯位管可先引至牛腿墙内,滑模过后支好顶

10、板,再敷设管至灯位。(3)现浇混凝土楼板管路暗敷设:根据建筑物内房间四周墙的厚度,弹十字线确定灯头盒的位置,将端接头、内锁母固定在盒子的管孔上,使用顶帽护口堵好管口,并堵好盒口,将固定好盒子,用机螺丝或短钢筋固定在底筋上。跟着敷管、管路应敷设在弓筋的下面底筋的上面,管路每隔Im用镀锌铁丝绑扎牢。引向隔断墙的管子、可使用管帽预留管口,拆模后取出管帽再接管。(4)预制薄型混凝土模板管路暗敷设:确定好灯头盒尺寸位置,先用电锤在板上面打孔,然后在板下面扩孔,孔大小应与盒子外口略大一些。利用高桩盒上安装好卡铁(轿杆)将端接头,内锁母把管固定在盒子孔处,并将高桩盒用水泥砂浆埋好,然后敷设管路。管路保护层应

11、不小于80mm为宜。(5)预制圆孔板内管路暗敷设:电工应及时配合土建吊装圆孔板时,敷设管路。在吊装圆孔板时,及时找好灯位位置尺寸,打灯位盒孔,接着敷设管路。管子可以从圆孔板板孔内一端穿入至灯头盒处,将管固定在灯头盒上,然后将盒子用卡铁放好位置,同时用水泥砂浆固定好盒子。(6)灰土层内管路暗敷设:灰土层夯实后进行挖管路槽,接着敷设管路,然后在管路上面用混凝土砂浆埋护,厚度不宜小于80mm。3扫管穿带线:(1)对于现浇混凝土结构,如墙、楼板应及时进行扫管,即随拆模随扫管这样能够及时发现堵管不通现象,便于处理因为在混凝土未终凝时,修补管路。(2)对于砖混结构墙体,在抹灰前进行扫管,有问题时修改管路,

12、便于土建修复。经过扫管后确认管路畅通,及时穿好带线,并将管口、盒口、箱口堵好,加强成品配管保护,防止出现二次堵塞管路现象。第五节质量标准2.5.1 主控项目:阻燃型塑料管及其附件材质氧指数应达到27%以上的性能指标。阻燃型塑料管不得在室外高温和易受机械损伤的场所明敷设。检查方法:检查测试资料,观察检查。2.5.2 一般项目:1管路连接紧密,管口光滑,保护层大于15mm,使用胶粘剂连接紧密、牢固。2盒、箱内设置正确,固定可靠,管子进入盒、箱处顺直,一孔一管,以端接头与内锁母将管固定在盒、箱管孔处,牢固不松动。3管路保护应符合以下规定:穿过变形缝处有补偿装置,补偿装置能活动自如,穿过建筑物和设备基

13、础处,应加保护管;补偿装置平正,管口光滑,内锁母与管子连接可靠,加套保护管在隐蔽工程记录中标示正确。检查方法:观察检查,检查隐蔽工程记录4允许偏差项目:硬质PVC塑料管、弯曲半径安装允许偏差项目见表153条。第六节成品保护2.6.1 剔槽打洞时,应预先划好线,避免用力猛剔,造成洞口或槽剔的过大、过宽,甚至影响土建结构质量。2.6.2 管路敷设完毕后注意成品保护,特别是在现浇混凝土结构施工中,电工配合土建施工关系密切,在合模和拆模时,应注意保护管路不要移位、砸扁或踩坏等现象出现。2.6.3 在混凝土板、加气板上剔洞时,注意不要剔断钢筋,剔洞时应先用钻打孔,再扩孔,不允许用大锤由上面碰孔洞。2.6

14、.4 配合土建浇灌混凝土时,应派电工看护,以防管路移位或受机械损伤。第七节应注意的质量问题2.7.1 保护层15mm管路有外露现象,应将管槽深度剔到1.5倍管外径的深度,并将管子固定好后用水泥砂浆保护并抹平灰层。2.7.2 稳埋盒、箱有歪斜;暗盒、箱有凹进、凸出墙面现象;盒、箱破口;座标超出允许偏差值。对于稳埋盒、箱应先用线坠找正、座标正确再固定稳埋;暗装盒子口或箱口,应与墙面平齐,不出现凹凸墙面的现象。暗箱贴脸与墙面缝隙预留好;用水泥砂浆将盒箱底部四周填实抹平,盒子收口平整。2.7.3 由于墙厚度较薄箱体厚度与墙厚度相差无几箱底处抹灰开裂,在箱底处加金属网固定后,再抹灰找平齐。2.7.4 管子煨弯处的凹扁度过大及弯曲半径小于6D(D管子直径)。煨弯应按要求进行操作其弯曲半径应大于6Do2.7.5 管路不通,朝上管口未及时堵好管堵,造成杂物落入管中。应在立管时,随时堵好管堵,其他工种作业时,应注意不要碰坏已经敷设完毕的管路,避免造成管路堵塞。276PVC管用火煨弯时,容易出现烤变色、凹扁过大、煨弯倍数不够等现象。因此在用热煨弯时,应注意避免出现以上问题。
