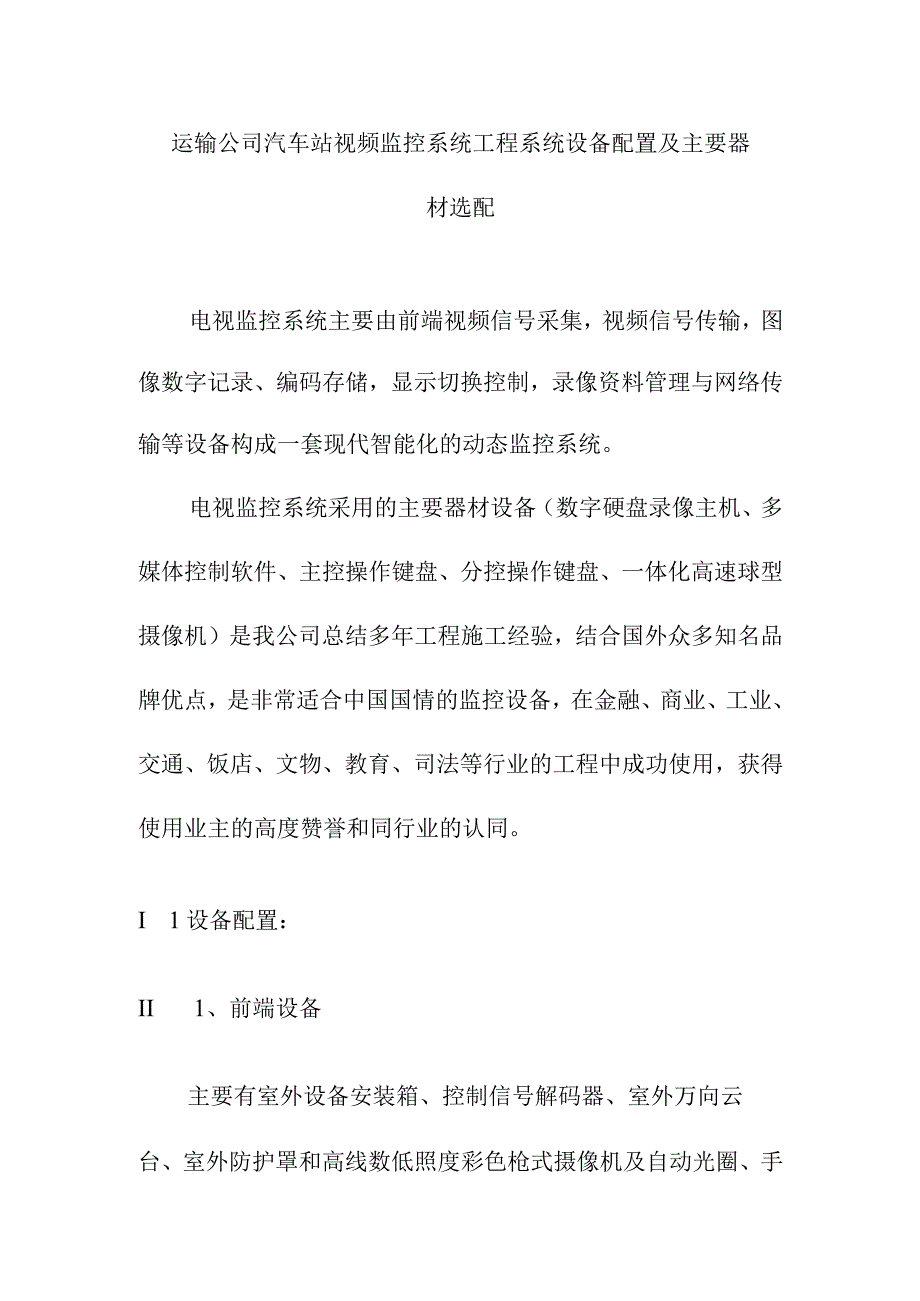

1、运输公司汽车站视频监控系统工程系统设备配置及主要器材选配电视监控系统主要由前端视频信号采集，视频信号传输，图像数字记录、编码存储，显示切换控制，录像资料管理与网络传输等设备构成一套现代智能化的动态监控系统。电视监控系统采用的主要器材设备（数字硬盘录像主机、多媒体控制软件、主控操作键盘、分控操作键盘、一体化高速球型摄像机）是我公司总结多年工程施工经验，结合国外众多知名品牌优点，是非常适合中国国情的监控设备，在金融、商业、工业、交通、饭店、文物、教育、司法等行业的工程中成功使用，获得使用业主的高度赞誉和同行业的认同。I 1设备配置：II 1、前端设备主要有室外设备安装箱、控制信号解码器、室外万向云

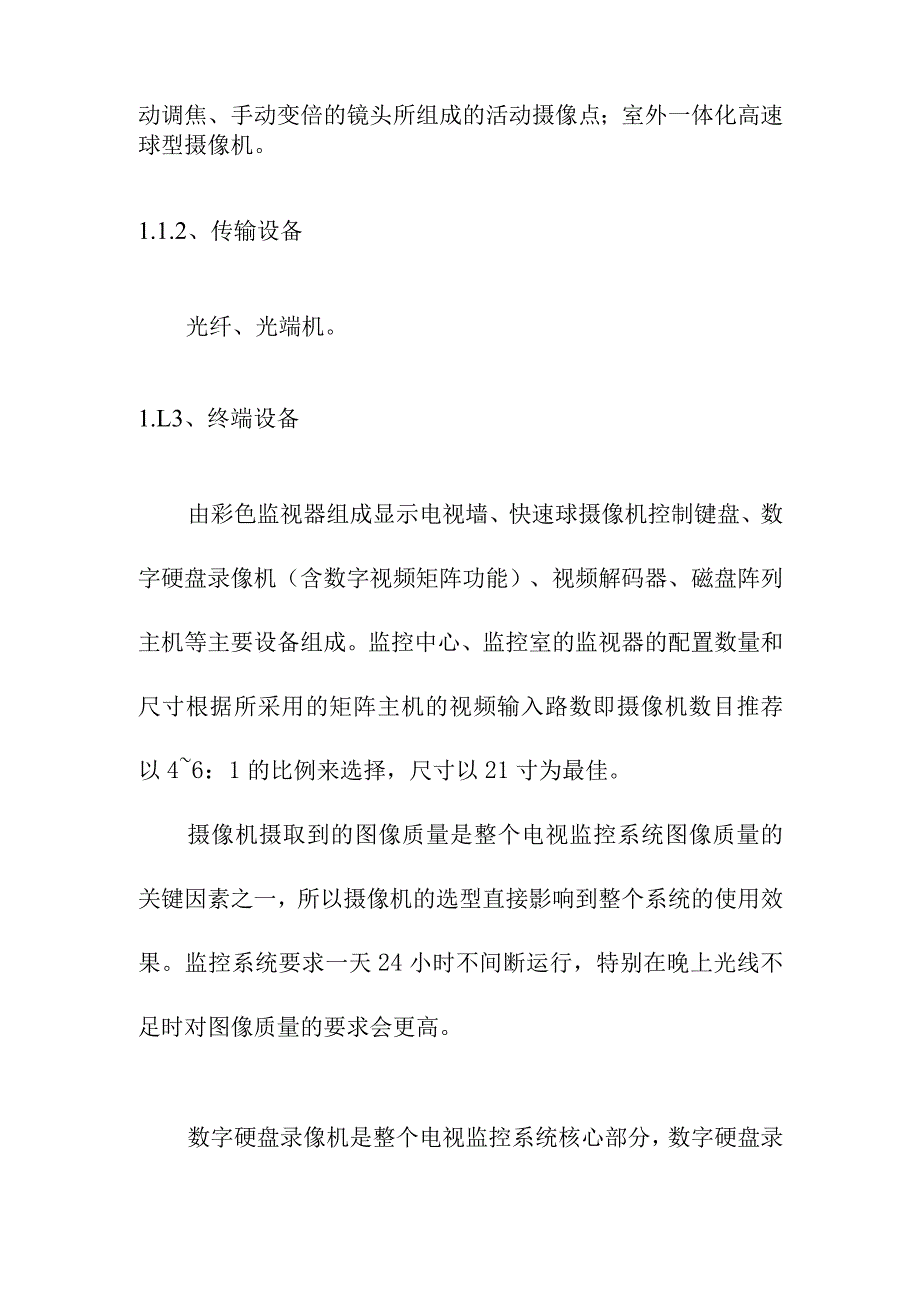

2、台、室外防护罩和高线数低照度彩色枪式摄像机及自动光圈、手动调焦、手动变倍的镜头所组成的活动摄像点；室外一体化高速球型摄像机。1.1.2、传输设备光纤、光端机。1.L3、终端设备由彩色监视器组成显示电视墙、快速球摄像机控制键盘、数字硬盘录像机（含数字视频矩阵功能）、视频解码器、磁盘阵列主机等主要设备组成。监控中心、监控室的监视器的配置数量和尺寸根据所采用的矩阵主机的视频输入路数即摄像机数目推荐以46：1的比例来选择，尺寸以21寸为最佳。摄像机摄取到的图像质量是整个电视监控系统图像质量的关键因素之一，所以摄像机的选型直接影响到整个系统的使用效果。监控系统要求一天24小时不间断运行，特别在晚上光线不

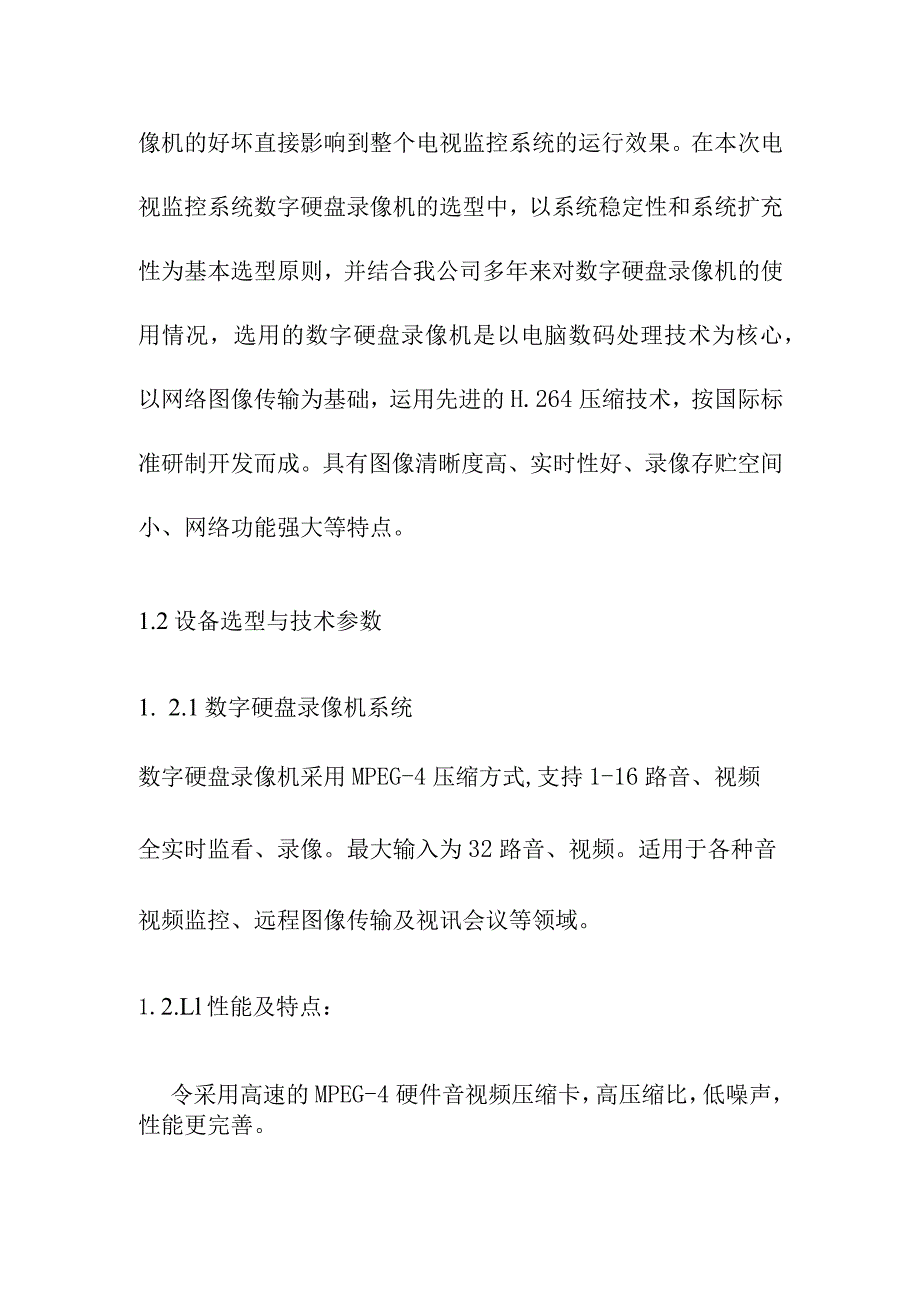

3、足时对图像质量的要求会更高。数字硬盘录像机是整个电视监控系统核心部分，数字硬盘录像机的好坏直接影响到整个电视监控系统的运行效果。在本次电视监控系统数字硬盘录像机的选型中，以系统稳定性和系统扩充性为基本选型原则，并结合我公司多年来对数字硬盘录像机的使用情况，选用的数字硬盘录像机是以电脑数码处理技术为核心，以网络图像传输为基础，运用先进的H.264压缩技术，按国际标准研制开发而成。具有图像清晰度高、实时性好、录像存贮空间小、网络功能强大等特点。1.2设备选型与技术参数1. 2.1数字硬盘录像机系统数字硬盘录像机采用MPEG-4压缩方式,支持1-16路音、视频全实时监看、录像。最大输入为32路音、视
4、频。适用于各种音视频监控、远程图像传输及视讯会议等领域。1.2.Ll性能及特点：令采用高速的MPEG-4硬件音视频压缩卡，高压缩比，低噪声，性能更完善。令116路音视频实时录像，支持PAL、NTSC制式。令每一路视频对应一路音频，音频信号与视频信号完全同步。令各通道独立工作互不干扰，支持多路同时回放。令视频采用MPEG-4V2压缩方式，压缩比高，同等条件下录像数据是其他MPEG-4压缩的1/3-1/2,大大节省存储空间,在同等码率条件下可提高20%图像质量。令文件格式支持ASF格式，兼容DIVX,支持MediaPlayer播放器。令采用高保真的MP3编码标准（单、双声道可选）令支持44100H
5、Z、1600HZ采用频率，码率支持8kbps-160kbps;音质更完美。令完全硬件编码，16路同时编码，CPU占用率低于8%。令视频码率在64KbPSTMbPS范围内可选，可实现动态码流控制。令广泛支持宽带网或窄带网的传输。令视频画质可以在DI、HaIfDl和ClF三种图像分辨率之间任选,Dl画质：704X576(PAL),704X480(NTSe),DVD图像效果。令视频显示预览，放像可缩放，支持多路同时预览，支持动态图像捕捉功能。令支持多区域动态检测，支持每路5个区域的视频移动报警，灵敏度可调。令录像输出格式可选A/V复合流，单视频流；音、视频流硬件复合，保证音视频同步。令独有“硬件缓冲
6、同步技术”，在长时间支持快速运动下确保预览、录像不丢帧。录像帧率(PAL：1-25帧/NTSC：1-30帧)连续可调。令软硬件容错设计，确保长时间可靠工作。令支持时钟，标记，视频标题字符叠加，可选择部分显示或全部显示，标题可以修改。令录像方式灵活、有手动、定时、报警等录像方式。令支持多种网络，可远程控制、回放、下载、录像等。令支持目前监控系统广泛使用的各种主流协议，实现对前端摄像机和云台的控制。1.2. 令可与TM1608报警输入接口箱连接，实现报警联动录像功能。1.3. 1.2项目参数指标令系统适用操作系统：WINDOWS2000/XP令计算机要求：P41.7GHz以上，256M以上内存，6
7、4M显存，InteI系列芯片的主板令硬盘支持:所有容量硬盘,硬盘数量根据计算机系统支持而定令视频输入：19路复合视频信号令视频输入阻抗：75令视频输入幅度：Vp-p=l.OV令支持制式：PAL、NTSC令预览分辨率Dl:704X576(PAL),704X480(NTSC),电视线数:450-550线录像分辨率Dl:704X576(PAL),704480(NTSC),电视线数：400-550线令帧率:PAL：25FSNTSC：30F/S令音频音频输入：19路，语音线路输入莲花头(RCA)令压缩方式：MP3令采样率：16KHz,41.IKHz令输出码率：8kbps160Kbps令音频输入阻抗：10
8、0KQ令输入电平：线路电平令帧率PAL25FCHSNTSC30F/CH/S令输出码率：32kbps-200OkbPS令其他参数多画面显示：L4,6,7,9分割画面令录像方式:定时录像，报警录像(移动帧测、报警联动)，手动录像令报警输入/输出：无限制，由上层软件设定令网络传输协议:TCP/IP,UDP(LAN,El,ISDN,ADSL,MODEM)令图像存贮:30M-200M小时，根据设定参数、视频动态情况令数据传输接口：网口，串口令环境温度：055令环境湿度：80%RH令正常条件下平均无故障时间：8000小时1.2.2日夜型恒速球摄像机技术参数：令摄像元件T/4英寸InterlineTrans
9、ferSuperHADCCD令图像大小-1/4英寸(约：3.6毫米2.7毫米)令像素-752（三）X582(V)令扫描系统-PAL标准：625行，25-50帧/秒令室内外多种应用，可达IP66标准令表面、吸顶、吊装多种安装形式令彩色、黑白、彩色黑白自动转换多种选择令最高转速300度/秒令16、22、27倍多种光学变焦范围令可达128个预置位，报警输入输出令内置27倍光学变焦(ZOOnILenS)及10倍电子变焦镜头镜头令1/4英寸ITSuperHADCCD,提供480线以上的水平分辨率；黑白600线。令彩色最低0.02LUX黑白0.OlLUX照度令48分贝优质信噪比(S/N)令三种可选白平衡控
10、制方法：自动追踪白平衡/自动白平衡控制/手动控制)令电源外同步令视频输出接口：FemaleBNC令远程控制：RS-485(Halfduplex)RS-422令地址范围：0-255令环境条件-工作温度：T0C+50C(14oF122oF）令湿度：90%RH以内令存储条件：-20+65（-4F-149oF）令电源-*交流24V,5060Hz令耗电量-最高18W令重量-约2千克令尺寸（高X直径）T76X159.5毫米1.2.3光端机（1路视频1路数据）特点令通过1芯光纤传输1路视频信号和1路反向数据信号令最大传输距离可达50KM令单模工作模式令5Hz-IOMHz视频带宽，DC-50OkbPS码速率令
11、采用视频锁相调频技术、免调整令带APe电路，输出光功率恒定，动态范围大RS-232RS-422、TTL多种数据接口令Manchester,Biphase多种数据格式令ST/SC光纤接口波长850nm、1310nm或155OnnI1.2.4监视器令显像管21英寸，0.56点距令BNC接口视频输入/输出令RCA接口音频输入/输出令菜单（语言、图像模式、对比度、亮度、清晰度、色饱和度、色调、彩色制式）控制。令红外线摇控令电源输入范围为90260V交流电网电压或者遵照监视器后铭板指示。令电力消耗最大75W令外型尺寸492n*445mm*495（宽*高*深）令重量25公斤令解晰度最大:NTSC450线，
12、PAL520线令视频系统全世界通用视频系统(NTSC,PAL)令水平同步范围15.625KHz正负500HZ令垂直同步范围50Hz60Hz正负3Hz令音频功率 令三色会聚 令工作温度 令工作湿度 令安全标准 令质量标准最大3. OW最大0. 4mm040摄氏度10-90%UL. CE.IS090011.2.5安保电视墙高2.2米,左右两边各2个21”的孔位.1.2.6安保操作台宽：IlOOmmIlOOmm(700+400)高:IIOonIn;3位17”显示器设计；3个活动键盘板；下部用19”机柜型式可放置19”工控设备;配置风扇。1.2.7电视墙管理主机当用户有需要将视频信息还原为模拟信号，接
13、入电视墙系统的时候，它主要由电视墙服务器管理平台和硬件解码卡（硬件解码器）来实现，硬件解码卡（硬件解码器）是将视频信号还原为模拟信号输出的核心设备，而且它具有减少管理平台的资源占用的作用。1.2.8低照度高清晰彩色半球形摄像机参数：令系统:PAL:625行每秒50帧令分辨率:480线令最低照度：0.5LuxFL2令象素：782（三）X587（V）令摄像器件：1/3SonysuperCCD令同步系统：内同步令视频幅度:VBSLoVP-p.（75欧姆复合视频信号）令信噪比：48dB(AGCOFF)令珈玛校正:0.45令白平衡:AWB令BLC:自动令AGC:自动调节（18dB最大）令ALC:自动se
14、c令电子快门：1/501/120,000令镜头:含镜头令工作温度:-1050度令工作湿度:85%令电源：DC12V1.2.9枪型摄像机参数：系统:PAL/NTSC分辨率:480线最低照度:0.08LuxFl.2扫描系统:PAL标准：625线，50帧/秒摄像器件：1/2SonysuperHADCCD像数:795（三）x596(V)同步系统：内同或电源同步视频幅度:VBSLOVP-p.(75欧姆复合视频信号)信噪比：48dB(AGCOFF)珈玛校正:0.45白平衡:菜单调节BLC:菜单调节AGC:菜单调节ALC:菜单调节电子快门:菜单调节镜头：12mm(另配)光圈控制：自动工作温度：-2055度工作湿度:85%电源:DC12V机型尺寸：100x50x5Omm(长宽高)
