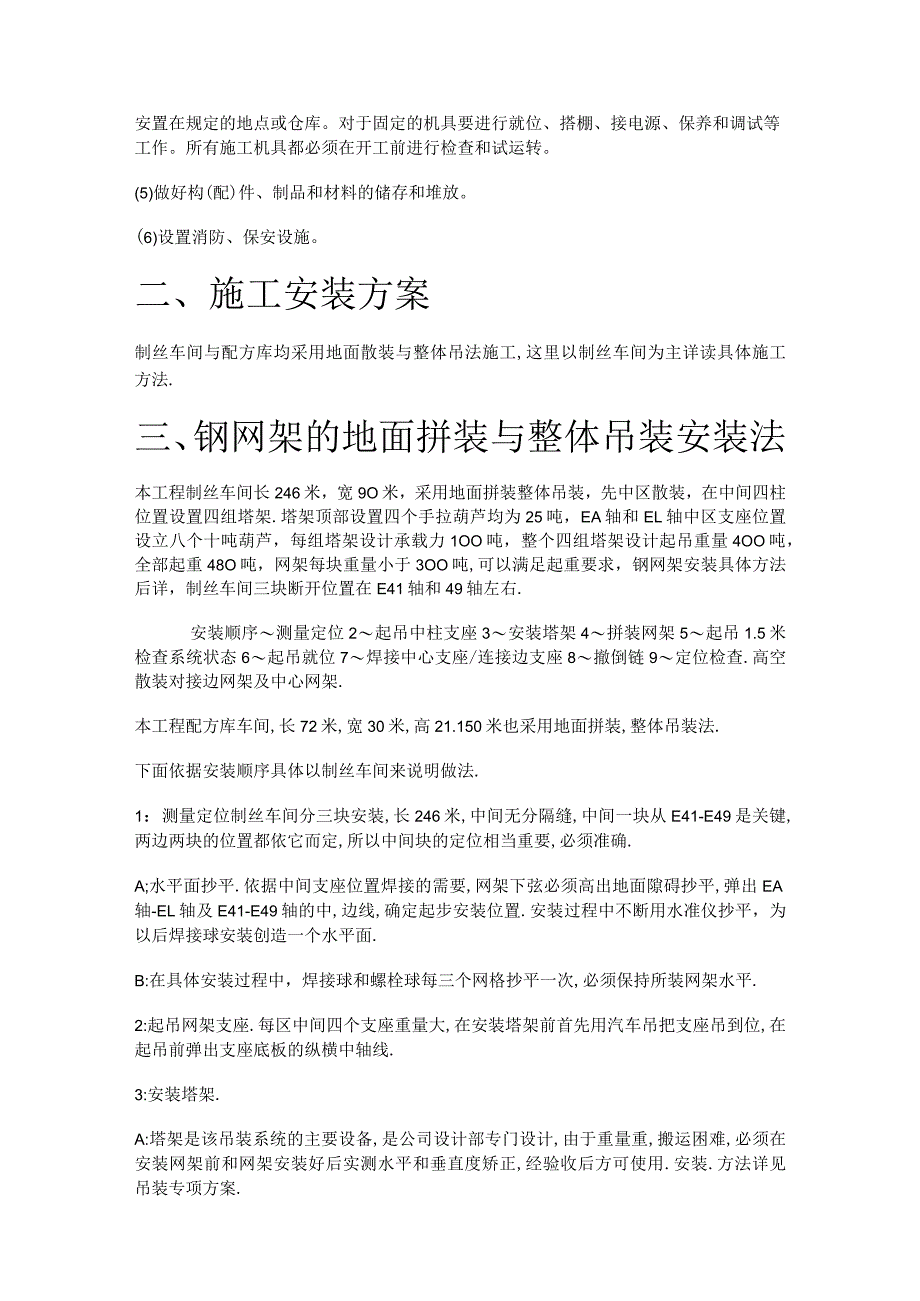

钢网架结构安装紧急施工实施方案.docx_第2页
第2页 / 共13页
钢网架结构安装紧急施工实施方案.docx_第3页
第3页 / 共13页
钢网架结构安装紧急施工实施方案.docx_第4页
第4页 / 共13页
钢网架结构安装紧急施工实施方案.docx_第5页
第5页 / 共13页
钢网架结构安装紧急施工实施方案.docx_第6页
第6页 / 共13页
钢网架结构安装紧急施工实施方案.docx_第7页
第7页 / 共13页
钢网架结构安装紧急施工实施方案.docx_第8页
第8页 / 共13页
钢网架结构安装紧急施工实施方案.docx_第9页
第9页 / 共13页
钢网架结构安装紧急施工实施方案.docx_第10页
第10页 / 共13页
亲,该文档总共13页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《钢网架结构安装紧急施工实施方案.docx》由会员分享,可在线阅读,更多相关《钢网架结构安装紧急施工实施方案.docx(13页珍藏版)》请在第壹文秘上搜索。

1、钢网架工程施工安装方案一、施工前准备(一)、现场总平面布置图本工程的总平面的主要布置内容为:A.项目经理部及安装工人的办公室、临时库房。B.材料运输通道和吊机吊装(开行)通道。C.原材料、设备、零部件的堆放场地。D.电源位置的确定和布置。E.对拼接场地、支承点及预埋件位置的测量。F.施工的分区及顺序。(二)、施工准备1、物料准备:材料、构(配)件、机具和设备是保证施工顺利的物资基础,这些物资的准备工作必须在工程开工之前完成。根据各种物资的需求量计划,分别落实货源,安装运输和准备,使其满足连续施工的要求。2、劳动组织准备施工队伍组织坚持合理、精干的原则,同时要根据施工组织设计制定的劳动力需要计划

2、确定,在组织安装队进入现场时要进行安全、防火和文明施工等方面的教育,并建立、健全工地的各项管理制度,按照组织设计制定的各项保证措施考核各岗位人员。3、施工现场准备(1)按照图纸要求进行施工前测量,测量记录要与图纸相符,如有不符,应复测,经设计方认可后共同解决后再进行施工。(2)搞好“四通一平,即路通、水通、电通、通信通和平整场地。(3)搭建临时设施,为正式开工准备好生产、办公、生活、居住和储存等临时用房。(4)安装调试施工机具。按照施工机具需要,安排计划,组织施工机具进场,将施工机具安置在规定的地点或仓库。对于固定的机具要进行就位、搭棚、接电源、保养和调试等工作。所有施工机具都必须在开工前进行

3、检查和试运转。(5)做好构(配)件、制品和材料的储存和堆放。(6)设置消防、保安设施。二、施工安装方案制丝车间与配方库均采用地面散装与整体吊法施工,这里以制丝车间为主详读具体施工方法.三、钢网架的地面拼装与整体吊装安装法本工程制丝车间长246米,宽9O米,采用地面拼装整体吊装,先中区散装,在中间四柱位置设置四组塔架.塔架顶部设置四个手拉葫芦均为25吨,EA轴和EL轴中区支座位置设立八个十吨葫芦,每组塔架设计承载力1OO吨,整个四组塔架设计起吊重量4OO吨,全部起重48O吨,网架每块重量小于3OO吨,可以满足起重要求,钢网架安装具体方法后详,制丝车间三块断开位置在E41轴和49轴左右.安装顺序测

4、量定位2起吊中柱支座3安装塔架4拼装网架5起吊1.5米检查系统状态6起吊就位7焊接中心支座/连接边支座8撤倒链9定位检查.高空散装对接边网架及中心网架.本工程配方库车间,长72米,宽30米,高21.150米也采用地面拼装,整体吊装法.下面依据安装顺序具体以制丝车间来说明做法.1:测量定位制丝车间分三块安装,长246米,中间无分隔缝,中间一块从E41-E49是关键,两边两块的位置都依它而定,所以中间块的定位相当重要,必须准确.A;水平面抄平.依据中间支座位置焊接的需要,网架下弦必须高出地面隙碍抄平,弹出EA轴-EL轴及E41-E49轴的中,边线,确定起步安装位置.安装过程中不断用水准仪抄平,为以

5、后焊接球安装创造一个水平面.B:在具体安装过程中,焊接球和螺栓球每三个网格抄平一次,必须保持所装网架水平.2:起吊网架支座.每区中间四个支座重量大,在安装塔架前首先用汽车吊把支座吊到位,在起吊前弹出支座底板的纵横中轴线.3:安装塔架.A:塔架是该吊装系统的主要设备,是公司设计部专门设计,由于重量重,搬运困难,必须在安装网架前和网架安装好后实测水平和垂直度矫正,经验收后方可使用.安装.方法详见吊装专项方案.B:安装固定架.为防止塔架工作过程中侧向位移,在塔架竖向安装三处与混凝土柱连接的固定支撑.三处分别为塔架底部1米为一处固定支撑,5米加一处固定支撑,9米加一处固定支撑.C:刻竖直标尺,为控制起

6、吊过程中网架水平度,在塔架和柱上刻出标度线,起吊时依标尺线控制整块网架起吊过程的速度和水平度。4:拼装网架该网架安装,采取在地面拼装。其操作流程为:一一放线、验线安装下弦平面网格安装上弦倒三角网格安装下弦正三角网格.调整、紧固焊接球.A、放线及基础检查方法一一临时支点的位置、数量、支点高度应统一安排,从南侧第一球格开始,支点下部应适当加固,要保证支点下基础强度可靠,保证不下沉。B、安装下弦平面网架一一将第一跨间的支座安装就位,对好柱顶轴线、中心线,用水平仪对好标高,有误差应予修正。一一安装第一跨间下弦球、杆,组成纵向平面网格。一一排好临时支点,保证下弦球的水平度,如有起拱要求时,应在临时支点上

7、找出坡底。安装第一单元间的腹杆与上弦球,一般是第一个锥为一球四腹杆的小单元,就位后与下弦球拧入、固定。第二个锥起为先装一球一弦杆二腹杆的三角锥,然后填入另外两根腹杆,逐步循环安装完第一单元的网架。一一检查网架、网格尺寸,检查网架纵向尺寸与矢高。检查网架位置,如有出入,可以调整临时支点的位置和高低,以校准网架位置尺寸C、安装上弦倒三角网格(推锥)网架第二单元起采.方法用边继安装组装。从边跨开始首先将一球一上弦二腹杆的三角锥,以后为一球二上弦二腹杆的四角锥。将二斜腹杆支撑在下弦球上,在上方拉紧上弦杆,使上弦杆逐步靠近已安装好的上弦球(推锥),拧入。D、调整、紧固一一散装法安装网架,应随时测量检查网

8、架质量,检查下弦网格尺寸及对角线,检查上弦网格尺寸及对角线,检查网架纵向长度、横向长度、网格矢高。在各临时支点未拆除前还能调整。一一每区网架安装完成后,应随时检查网架轴线与建筑基础轴线是否偏离,并应随时调整,检查该区网架的纵横长度与理论大小比较。5:起吊每区网架安装完成后检查无误,开始起吊,设专人指挥,统一行动,起吊1.5米后,停下检查,内容如下:A:用水准仪在18个位置18个点测出标高,找出相对高差,判定挠度大小.B:系统检查.检查每支点,拉点,葫芦,是否都正常工作,如有异常,立即停止吊装,没有疑问后再继续吊装.吊装时多检查几次,确保无误后,再起吊.6:起吊到位,每升高1.5米,重复以上检查

9、程序,无误后,继续起吊,注意尽量均匀起吊,每组依据标尺,尽量保持行动一致,速度一致,指挥员必须认真负责协调一致,监测人员跟踪监测.7:网架起吊到指定标高后,停止,开始安装中心支座,边支座,连接中心支座周围杆件,并进行焊接,焊完后统一检查验收.8:撤倒链.边支座与中心支座安装合格后,撤除塔架与所有倒链,注意撤除先后顺序,掌握先装后拆,后装先拆原则,逐步完成.9;定位检查.以上工作都做完后,再次检查整区网架的轴线位移,标高等,确保无误后,再安装下一区块网架.10;高空散装对接区.重复以上程序,安装每区网架,吊到指定位置,然后两区空中对接.四、安全措施方案1、进入现场的所有员工必须正确佩戴安全帽,安

10、全帽的规格、着色、编号,由安全管理部进行统一规范,并建立发放登记台帐。2、高处作业人员必须人手一条安全带。3、高处作业的安全设施必须经过验收通过,方可进行下道工序的作业。4、所有高处作业人员必须经体检合格后方可从事高空作业,作业时必须系挂好安全带。5、焊接时,要制作专用挡风斗,对火花采取严密的处理措施,以防火灾、烫伤等;下雨天不得进行露天焊接作业,焊接作业区网架下不准有人来回走动。6、施工中的电焊机、气瓶、打磨机等必须采取固定措施存放于平台上,不得摇晃滚动。7、防火、紧急救护和消防紧急报警等标志牌应醒目、齐全,稳定牢固,统一规格。8、严格执行作业指导书和施工前交底制度,严禁无措施未交底进行施工

11、。9、临时搭设架子工实行统一管理。脚手架必须由持证架子工搭设、维护和拆除,做到挂牌使用,工作用量较少。10、现场集中作业场所氧、乙快气瓶采取分别装笼运输与使用。11、电焊机采用集装箱布置,电(火)焊皮线、电源线布设合理、规范。12、特种作业务必持证上岗,且所持证件必须是专业对口、有效期内及市级以上的有效证件。13、认真做好安全检查,做到有制度有记录(按“三宝原则进行),根据国家规范、施工方案要求内容,对现场发现的不安全隐患即时进行整改。14、坚持班前安全教育制度,且班组每日活动有记录。15、对于“三违人员必须进行严厉批评教育和惩处。16、按国家要求设立安全标语、安全色标及安全标志。17、按规定

12、挂设安全网,除随施工高度上升的安全网以外,每隔三层设固定安全网。由于生产现场条件所限,不能设网的则根据有关要求编制专项安全措施。18、施工用电严格执行建筑施工现场临时用电安全技术规范,有专项临电施工组织设计,强调突出线缆架设及线路保护,严格采用三级配电二级保护的三相五线制TN-S供电系统,做到一机一闸一漏电,漏电保护装置必须灵敏可靠。19、施工机具一律要求做到“三必须,电焊机必须采取防雨措施,焊把、把线绝缘良好,且不得随地拖拉。20、现场防火制定专门的消防措施。按规定配备有效的消防器材,指定专人负责,实行动火审批制度,权限交由安全负责人。对广大劳务工进行防火安全教育,努力提高其防火意识。21、

13、对所有可能坠落的物体要求:所有物料应堆放平稳,不妨碍通行和装卸,工具应随手放入工具袋,作业中的走道、通道板和登高用具、临边作业部位必须随时清扫干净;拆卸下的物料及余料和废料应及时清理运走,不得随意乱置乱堆或直接往下丢弃;传递物体禁止抛掷。一旦发生物体坠落及打击伤害要写出书面报告,并按有关规定加重处罚。五、楝条的制作安装(一)楝条的加工制丝车间和配方库网架的主次楝条采用螺栓连接,长度选用12m长。次楝条采用C型镀锌棵条.暂未见到施工图1、制作加工C型楝条的原材料材质、规格、外观、构件的几何尺寸、构件表面质量等均应符合国家有关材质要求、钢结构工程施工及验收规范标准及设计要求。2、为保证原材料的材质

14、符合设计要求,应按批次随机抽取试样进行试验,材质符合有关标准规定后才能使用。橡条为自动生产线一次投料,一次成型。棵条加工由檄条成型机一次加工完成,成型后的樵条必须进行端部磨平整理,在厂内棵条的主要检验内容有:长度:不大于2mm,高度不大于lmm,弯曲:不大于1/1000具不大于3mm,外观不允许存在肉眼可见的损伤。樵条加工后采用钢结构捆轧包装。3、防腐涂装工序:按工艺涂装要求和设计要求进行油漆涂装(热浸锌)。(二)楝条的安装1、根据本系统工程屋面板制作安装标准及网架支托盘标高的测量数据,确定各楝条定位点的高差是否需调整,若需调整,则用所需调整量的钢板予以调高处理。数量不超过三块,块与块之间采用

15、焊接处理.使整个楝条面按安装标准达到基本平滑。垫块在安装前须除锈,涂装处理按楝条的涂装要求。2、金属屋面板系统的定位安装主要是楝条在支托盘上的定位,安装应严格按照批准的设计图纸进行。并安装定位线弹在网架支托盘上。(1)、主楝条的定位安装主楝条焊接在网架支托盘上表面。主楝条定位方法如下:以网架支托盘中心线(放线弹出的定位线),为主楝条的安装线。在每个支托盘上楝条的两侧各焊100min长,3mm厚的焊缝。在焊接过程中要采取减小变形的措施,先对称点焊,检查橡条的角度,合格后再焊接,不合格的要校正角度。点焊要牢固。焊条直径为2.5mm,焊条型号为J422。焊接时电流要适当,焊缝成形后不能出现气孔和裂纹,也不能出现咬边和焊瘤,焊缝尺寸应达到设计要求,焊波应均匀,焊缝成型应美观。(2)、楝托板及次楝条的定位安装橡托板的定位:根据次楝条的橡距和主楝条相交的线为橡托板安装线(放线弹出的定位线)。在主模条定位线上焊接橡托板,本工程的次橡条为镀锌槐条,用普通M12螺栓和橡托板连接。(3)、防腐处理暂未看到图纸焊接后应对焊缝及其四周进行防腐处理,防腐材料选用符合设计要求的油漆涂料,要求涂刷两道。防腐前清除干净焊缝表面的药皮和污物。六、不锈钢天沟安装本工程为1.5mm厚不锈钢保温天沟改普通钢板天沟。根据我公司对屋面的初
