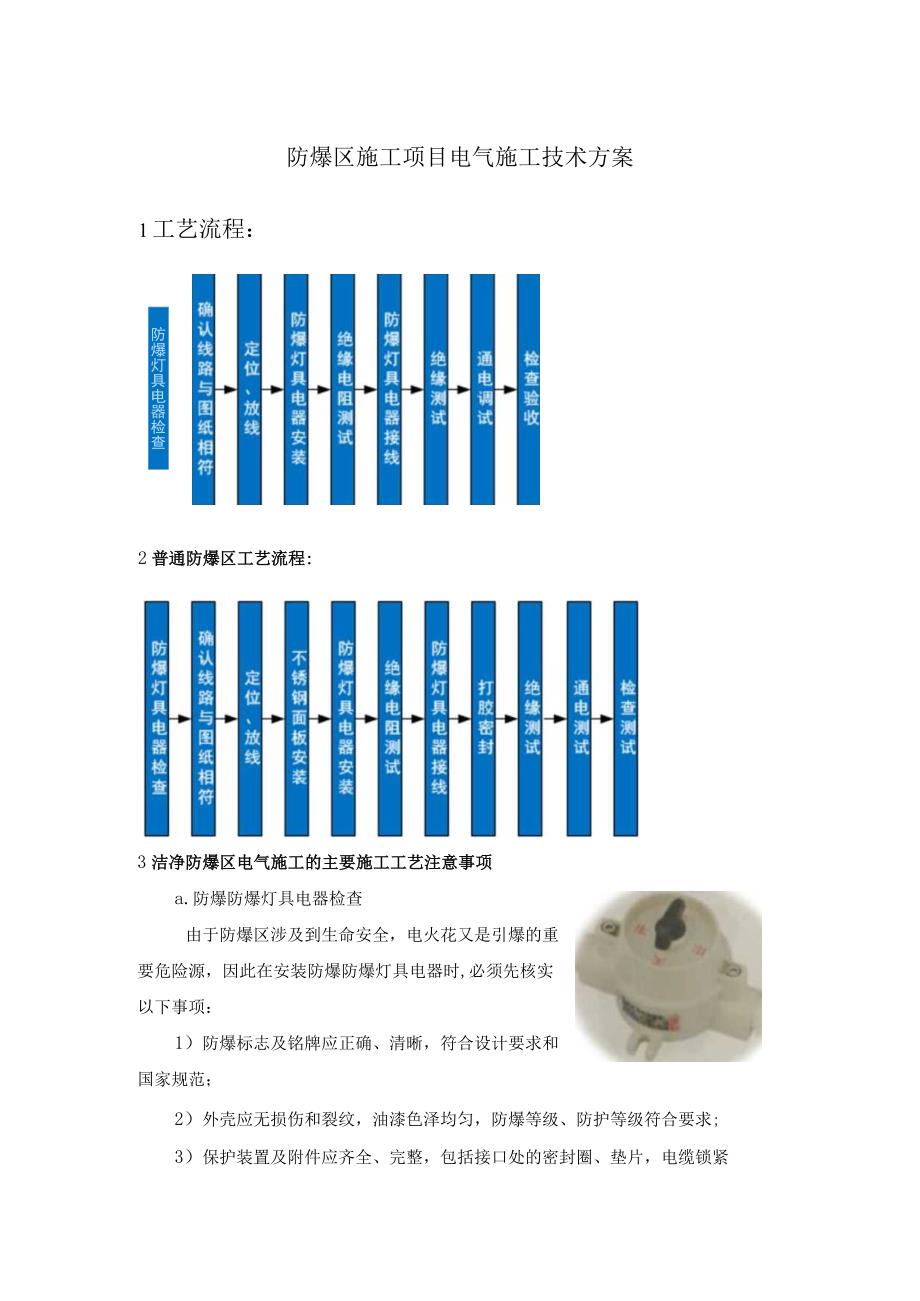

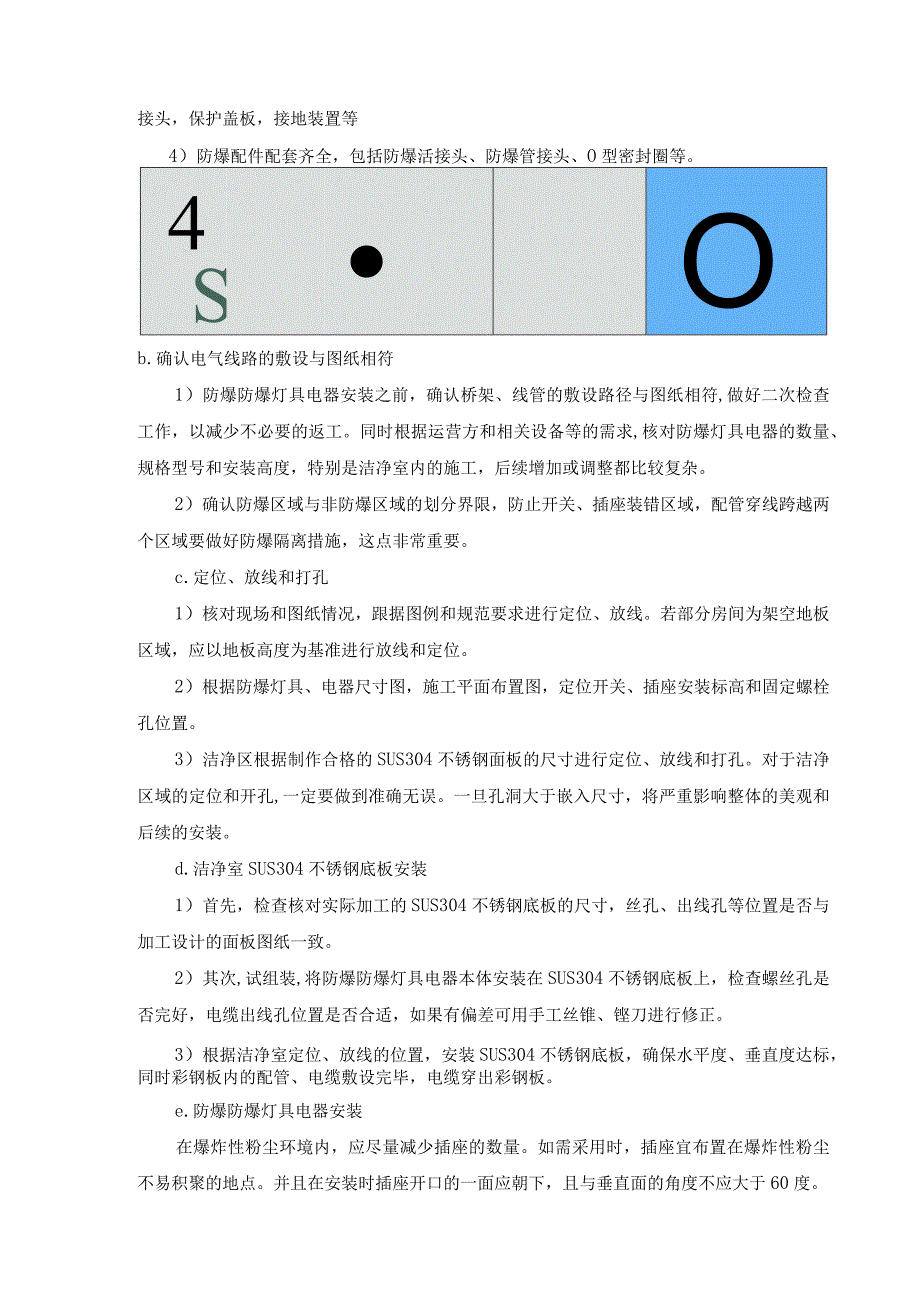

1、防爆区施工项目电气施工技术方案1工艺流程:防爆灯具电器检查2普通防爆区工艺流程:3洁净防爆区电气施工的主要施工工艺注意事项a.防爆防爆灯具电器检查由于防爆区涉及到生命安全,电火花又是引爆的重要危险源,因此在安装防爆防爆灯具电器时,必须先核实以下事项:1)防爆标志及铭牌应正确、清晰,符合设计要求和国家规范;2)外壳应无损伤和裂纹,油漆色泽均匀,防爆等级、防护等级符合要求;3)保护装置及附件应齐全、完整,包括接口处的密封圈、垫片,电缆锁紧接头,保护盖板,接地装置等4)防爆配件配套齐全,包括防爆活接头、防爆管接头、O型密封圈等。4SOb.确认电气线路的敷设与图纸相符1)防爆防爆灯具电器安装之前,确认
2、桥架、线管的敷设路径与图纸相符,做好二次检查工作,以减少不必要的返工。同时根据运营方和相关设备等的需求,核对防爆灯具电器的数量、规格型号和安装高度,特别是洁净室内的施工,后续增加或调整都比较复杂。2)确认防爆区域与非防爆区域的划分界限,防止开关、插座装错区域,配管穿线跨越两个区域要做好防爆隔离措施,这点非常重要。c.定位、放线和打孔1)核对现场和图纸情况,跟据图例和规范要求进行定位、放线。若部分房间为架空地板区域,应以地板高度为基准进行放线和定位。2)根据防爆灯具、电器尺寸图,施工平面布置图,定位开关、插座安装标高和固定螺栓孔位置。3)洁净区根据制作合格的SUS304不锈钢面板的尺寸进行定位、
3、放线和打孔。对于洁净区域的定位和开孔,一定要做到准确无误。一旦孔洞大于嵌入尺寸,将严重影响整体的美观和后续的安装。d.洁净室SUS304不锈钢底板安装1)首先,检查核对实际加工的SUS304不锈钢底板的尺寸,丝孔、出线孔等位置是否与加工设计的面板图纸一致。2)其次,试组装,将防爆防爆灯具电器本体安装在SUS304不锈钢底板上,检查螺丝孔是否完好,电缆出线孔位置是否合适,如果有偏差可用手工丝锥、铿刀进行修正。3)根据洁净室定位、放线的位置,安装SUS304不锈钢底板,确保水平度、垂直度达标,同时彩钢板内的配管、电缆敷设完毕,电缆穿出彩钢板。e.防爆防爆灯具电器安装在爆炸性粉尘环境内,应尽量减少插

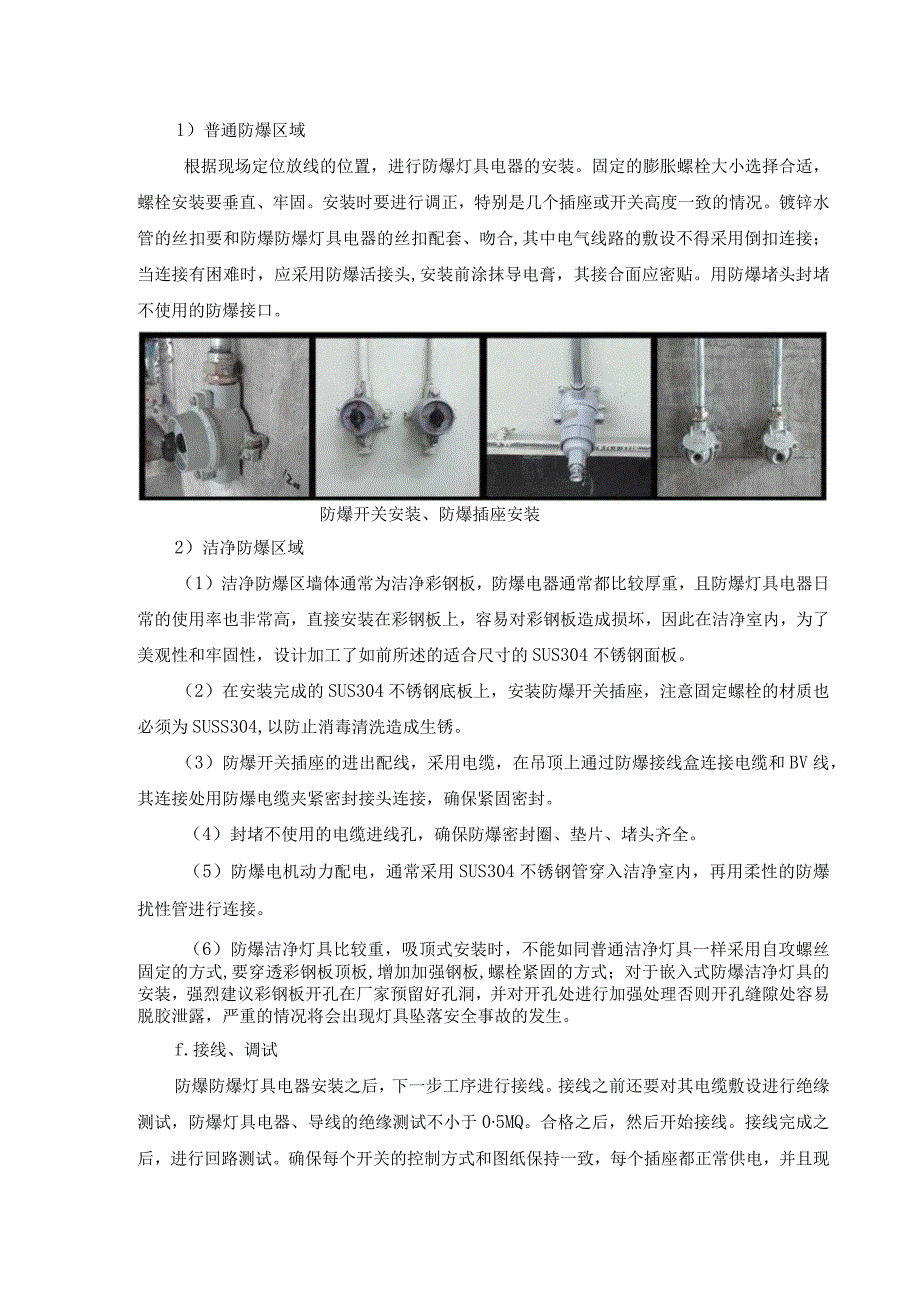

4、座的数量。如需采用时,插座宜布置在爆炸性粉尘不易积聚的地点。并且在安装时插座开口的一面应朝下,且与垂直面的角度不应大于60度。1)普通防爆区域根据现场定位放线的位置,进行防爆灯具电器的安装。固定的膨胀螺栓大小选择合适,螺栓安装要垂直、牢固。安装时要进行调正,特别是几个插座或开关高度一致的情况。镀锌水管的丝扣要和防爆防爆灯具电器的丝扣配套、吻合,其中电气线路的敷设不得采用倒扣连接;当连接有困难时,应采用防爆活接头,安装前涂抹导电膏,其接合面应密贴。用防爆堵头封堵不使用的防爆接口。防爆开关安装、防爆插座安装2)洁净防爆区域(1)洁净防爆区墙体通常为洁净彩钢板,防爆电器通常都比较厚重,且防爆灯具电器
5、日常的使用率也非常高,直接安装在彩钢板上,容易对彩钢板造成损坏,因此在洁净室内,为了美观性和牢固性,设计加工了如前所述的适合尺寸的SUS304不锈钢面板。(2)在安装完成的SUS304不锈钢底板上,安装防爆开关插座,注意固定螺栓的材质也必须为SUSS304,以防止消毒清洗造成生锈。(3)防爆开关插座的进出配线,采用电缆,在吊顶上通过防爆接线盒连接电缆和BV线,其连接处用防爆电缆夹紧密封接头连接,确保紧固密封。(4)封堵不使用的电缆进线孔,确保防爆密封圈、垫片、堵头齐全。(5)防爆电机动力配电,通常采用SUS304不锈钢管穿入洁净室内,再用柔性的防爆扰性管进行连接。(6)防爆洁净灯具比较重,吸顶
6、式安装时,不能如同普通洁净灯具一样采用自攻螺丝固定的方式,要穿透彩钢板顶板,增加加强钢板,螺栓紧固的方式;对于嵌入式防爆洁净灯具的安装,强烈建议彩钢板开孔在厂家预留好孔洞,并对开孔处进行加强处理否则开孔缝隙处容易脱胶泄露,严重的情况将会出现灯具坠落安全事故的发生。f.接线、调试防爆防爆灯具电器安装之后,下一步工序进行接线。接线之前还要对其电缆敷设进行绝缘测试,防爆灯具电器、导线的绝缘测试不小于05MQ。合格之后,然后开始接线。接线完成之后,进行回路测试。确保每个开关的控制方式和图纸保持一致,每个插座都正常供电,并且现场回路与图纸保持一致。g.爆炸性环境内保护接地爆炸性气体环境中应设置等电位联结
7、,所有裸露的装置外部可导电部件应接入等电位系统;并且在爆炸危险区域不同方向,接地干线应不少于两处与接地体连接。其中,爆炸性环境1区、20区、21内的所有设备以及爆炸性环境2区、22区内除照明灯具以外的其他设备应采用专用的接地线。爆炸性环境的照明灯具,可利用有可靠电气连接的金属管线系统作为接地线。h.打胶密封防爆洁净区内的防爆灯具电器接线、测试完毕后,要进行打胶密封处理:主要包括SUS304不锈钢底板的边沿与彩钢板之间的部位;电缆出线孔部位,出线孔处要安装0型圈后,再进行打胶密封;SUS304不锈钢板上的螺丝孔洞处等。i.验收在安装、接线及调试之后,会同业主或管理公司进行验收,对于其提出的不合理
8、的地方进行完善,并且做好验收记录,签字确认。4电气防爆基本措施宜将正常运行时产生火花、电弧和危险温度的电气设备和线路,布置在爆炸危险性较小或没有爆炸危险的环境内。电气线路的设计、施工应根据爆炸危险环境物质特性,选择相应的敷设方式、导线材质、配线技术、连接方式和密封隔断措施等。a.采用防爆的电气设备。在满足工艺生产及安全的前提下,应减少防爆电气设备的数量。如无特殊需求,不宜采用携带式电气设备。b.按有关电力设备接地设计技术规程规定的一般情况不需要接地的部分,在爆炸危险区域内仍应接地,电气设备的金属外壳应可靠接地。c.设置漏电火灾报警和紧急断电装置。在电气设备可能出现故障之前,采取相应的补救措施或者自动切断爆炸危险区域的电源。d.安全使用防爆电气设备。正确地划分爆炸危险环境类别,正确地选型、安装防爆电气设备,正确地维护检修防爆电气设备。e.散发较空气重的可燃气体、可燃蒸气的甲类厂房以及有粉尘、纤维爆炸危险的乙类厂房,应采用不发火花的地面。采用绝缘材料作整体面层时,应采取防静电措施。散发可燃粉尘、纤维的厂房内表面应平整、光滑,并易于清扫。
