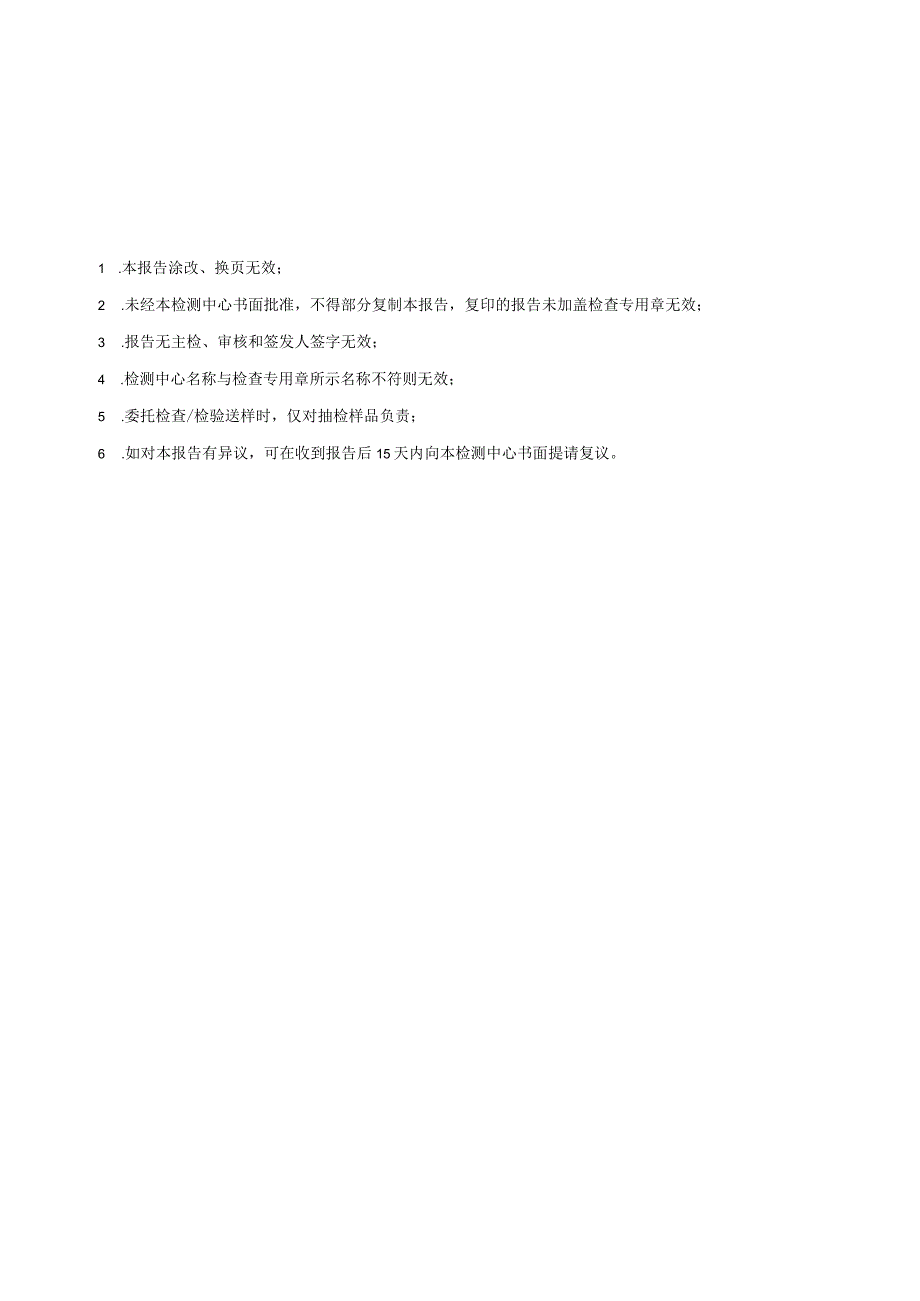

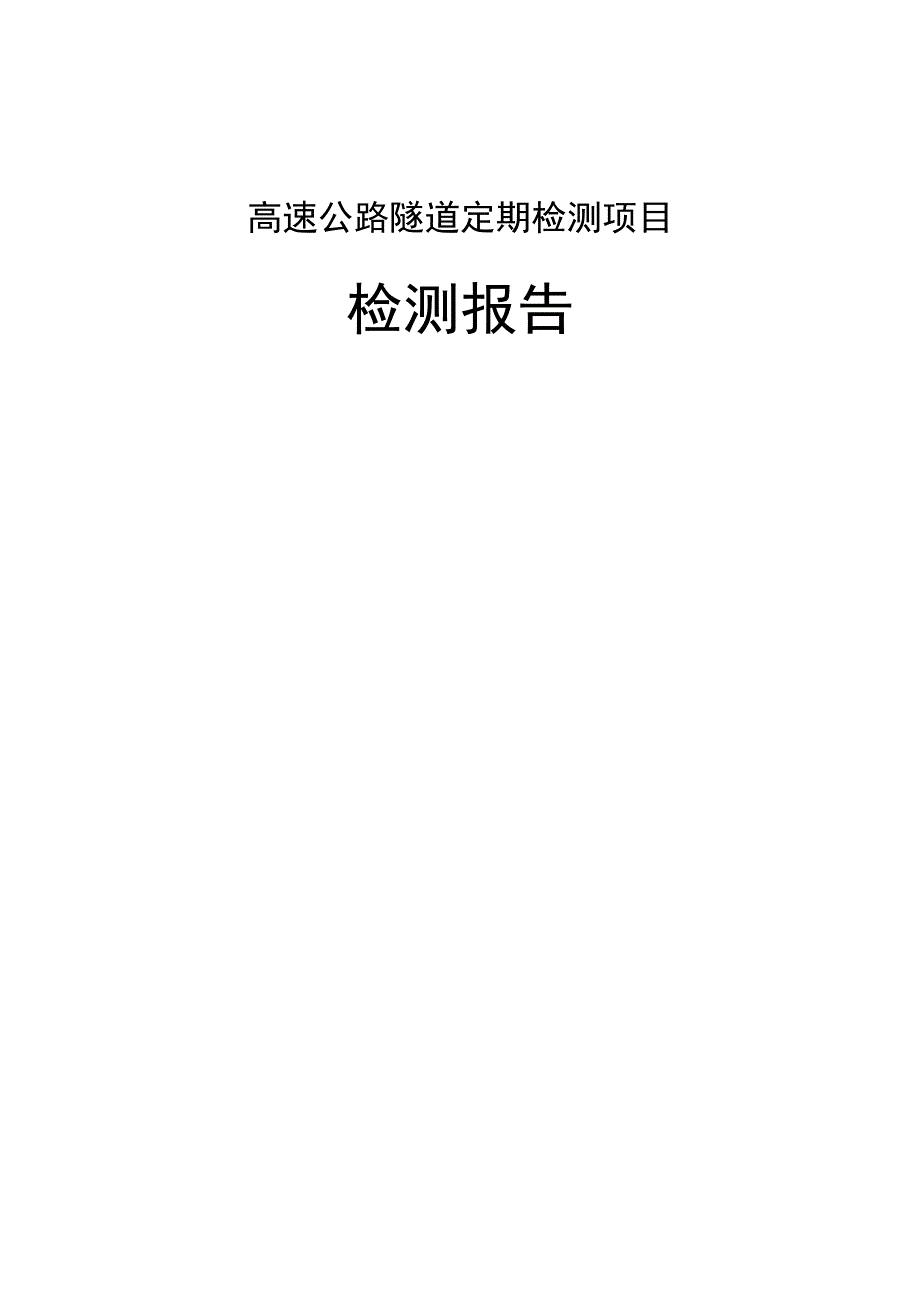

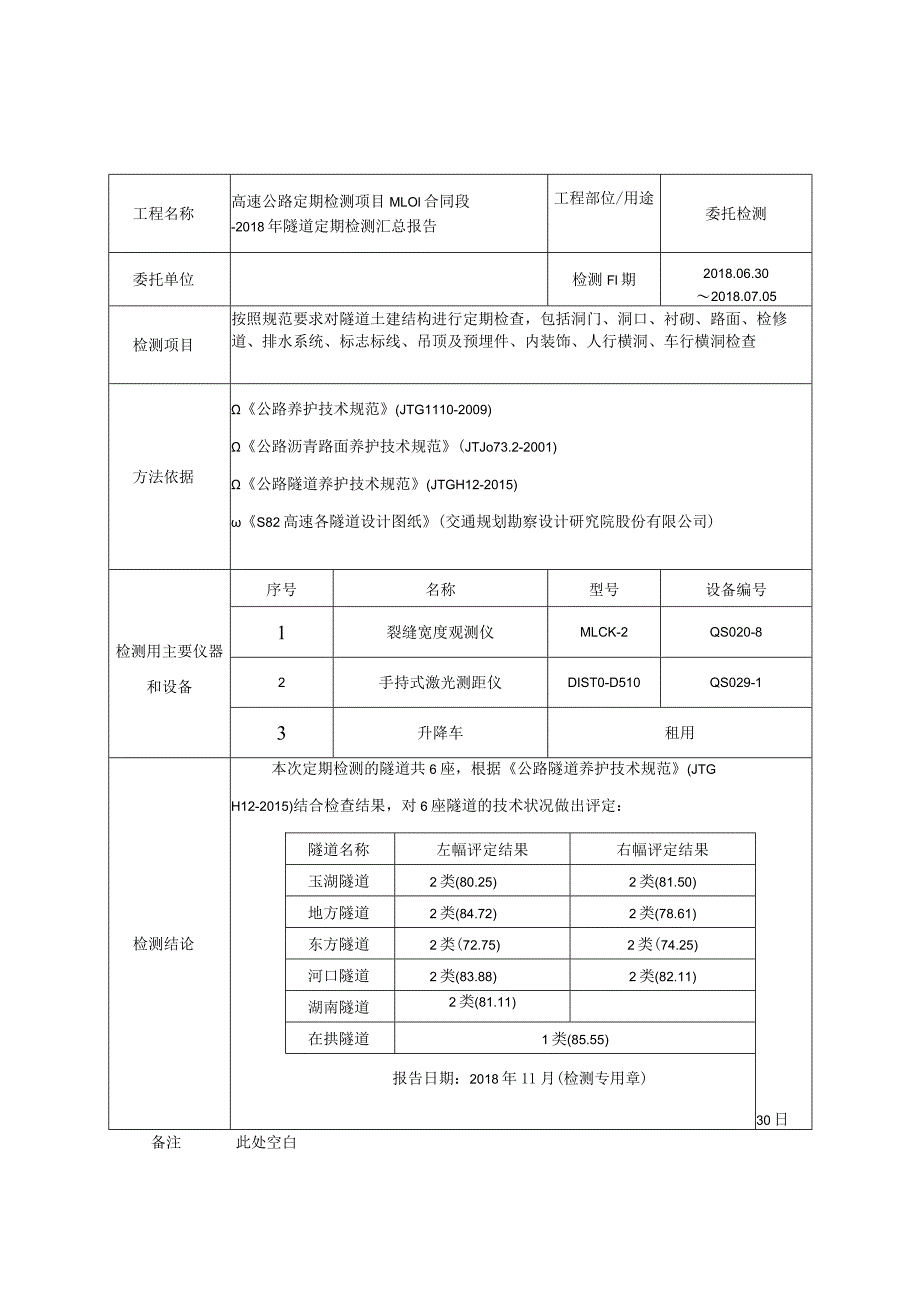

1、高速公路隧道定期检测项目检测报告1 .本报告涂改、换页无效;2 .未经本检测中心书面批准,不得部分复制本报告,复印的报告未加盖检查专用章无效;3 .报告无主检、审核和签发人签字无效;4 .检测中心名称与检查专用章所示名称不符则无效;5 .委托检查/检验送样时,仅对抽检样品负责;6 .如对本报告有异议,可在收到报告后15天内向本检测中心书面提请复议。工程名称高速公路定期检测项目MLOl合同段-2018年隧道定期检测汇总报告工程部位/用途委托检测委托单位检测Fl期2018.06.302018.07.05检测项目按照规范要求对隧道土建结构进行定期检查,包括洞门、洞口、衬砌、路面、检修道、排水系统、标

2、志标线、吊顶及预埋件、内装饰、人行横洞、车行横洞检查方法依据公路养护技术规范(JTG1110-2009)公路沥青路面养护技术规范(JTJo73.2-2001)公路隧道养护技术规范(JTGH12-2015)S82高速各隧道设计图纸(交通规划勘察设计研究院股份有限公司)检测用主要仪器和设备序号名称型号设备编号1裂缝宽度观测仪MLCK-2QS020-82手持式激光测距仪DIST0-D510QS029-13升降车租用检测结论本次定期检测的隧道共6座,根据公路隧道养护技术规范(JTGH12-2015)结合检查结果,对6座隧道的技术状况做出评定:隧道名称左幅评定结果右幅评定结果30日玉湖隧道2类(80.2

3、5)2类(81.50)地方隧道2类(84.72)2类(78.61)东方隧道2类(72.75)2类(74.25)河口隧道2类(83.88)2类(82.11)湖南隧道2类(81.11)在拱隧道1类(85.55)报告日期:2018年11月(检测专用章)备注此处空白主检:审核:签发:报告编制说明报告编号报告内容016(058)高速公路定期检测项目MLOl合同段一2018年MQI评定报告016(059)高速公路定期检测项目MLOl合同段一2018年路面检测报告016(060)高速公路定期检测项目MLOl合同段一2018年西溪河特大桥016(061)高速公路定期检测项目MLOl合同段一2018年松河特大桥

4、016(062)高速公路定期检测项目MLOl合同段一2018年隧道汇总报告016(063)高速公路定期检测项目MLOl合同段一2018年玉湖隧道016(064)高速公路定期检测项目MLOl合同段一2018年地方隧道016(065)高速公路定期检测项目MLOl合同段一2018年东方隧道016(066)高速公路定期检测项目MLOl合同段一2018年河口隧道016(067)高速公路定期检测项目MLOl合同段一2018年湖南隧道016(068)高速公路定期检测项目MLOl合同段一2018年在拱隧道1工程概况62检查目的及依据72. 1检查目的73. 2检查依据73检查内容、方法及仪器设备84. 1土建

5、结构检查内谷85. 2土建结构技术状况评定标准83.3检测主要仪器设备104隧道评定结果统计115隧道外观检查结果125.1 隧道洞口检查结果125.2 隧道洞门检查结果135.3隧道衬砌检查结果145.4隧道路面检查结果195.5隧道排水系统检查结果205.6隧道检修道检查结果215.7吊顶及预埋件检查结果225.8 内装饰225.9 隧道标志、标线检查结果235. 10人、车行横洞检查结果246隧道衬砌病害原因分析266. 1衬砌裂缝267. 2衬砌渗漏水307重点关注病害及处治建议317.1 重点关注衬砌裂缝318. 2病害处治建议31附录A:检测时间和环境描述331工程概况本次本次高速

6、公路定期检测项目ML01合同段需要进行定期检测的隧道共6座:玉湖隧道、地方隧道、东方隧道、河口隧道、湖南隧道、在拱隧道。其中长隧道2座,中隧道3座,短隧道1座。长隧道中隧道短隧道图1-1隧道统计图(按隧道座数统计)(以下空白)2检查目的及依据2.1 检查目的为保证隧道结构的交通安全,按规定周期对隧道土建结构的基本技术状况进行定期的全面检查。通过定期检查,系统掌握隧道结构的基本技术状况,评定隧道结构物的功能状态,为制订养护工作计划提供依据。2.2 检查依据本隧道检测评定主要依据以下规范、规程:Ea公路隧道养护技术规范(JTGHl22015)Ea公路养护技术规范(JTGF602009)Ea公路沥青

7、路面养护技术规范(JTJo7322001)mS82高速各隧道设计图纸(交通规划勘察设计研究院股份有限公司)(以下空白)3检查内容、方法及仪器设备3.1土建结构检查内容本项目要求按照公路隧道养护技术规范(JTGH12-2015)对地方隧道土建结构实施定期检查和技术状况评定。根据公路隧道养护技术规范(JTGHI22015)464节的相关规定,隧道土建结构定期检查的主要内容如下表3/M:表3/M土建结构定期检查的内容序号项目名称检查内容1洞口山体滑坡、岩石崩塌的征兆及其发展趋势;边坡、碎落台、护坡道的缺口、冲沟、潜流涌水、沉陷、塌落等及其发展趋势护坡、挡土墙的裂缝、断缝、倾斜、鼓肚、滑动、下沉的位置

8、、范围及其程度,有无表面风化、泄水孔堵塞、墙后积水、地基错台、空隙等现象及其程度2洞门墙身裂缝的位置、宽度、长度、范围或程度结构倾斜、沉陷、断裂范围、变位量、发展趋势洞门与洞身连接处环向裂缝开展情况、外倾趋势混凝土起层、剥落的范围和深度,钢筋有无外露、受到锈蚀墙背填料流失范围和程度3衬砌衬砌裂缝的位置、宽度、长度、范围或程度,墙身施工缝开裂宽度、错位量衬砌表层起层、剥落的范围和深度衬砌渗漏水的位置、水量、浑浊、冻结状况4路面路面拱起、沉陷、错台、开裂、溜滑的范围和程度;路面积水、结冰等的范围和程度5检修道检修道毁坏、盖板缺损的位置和状况;栏杆变形、锈蚀、缺损等的位置和状况6排水系统结构缺损程度

9、,中央窖井盖、边沟盖板等完好程度,沟管开裂漏水状况;排水沟(管)、积水井等淤积堵塞、沉沙、滞水、结冰等状况7吊顶及各种预埋件吊顶板变形、缺损的位置和程度;吊杆等预埋件是否完好,有无锈蚀、脱落等危及安全的现象及其程度;漏水(挂冰)范围及其程度8内装饰表面脏污、缺损的范围和程度;装饰板变形、缺损的范围和程度等9标志、标线、轮廓标外观缺损、表面脏污状况,连接件牢固状况、光度是否满足要求等3.2土建结构技术状况评定标准根据公路隧道养护技术规范(JTGH12-2015),隧道土建结构技术状况评定应根据定期检查资料,综合考虑洞门、结构、路面和附属设施等个方面影响,分为1类、2类、3类、4类、5类。评定应先

10、逐洞、逐段对隧道土建结构各分项技术状况进行状况值评定,在此基础上确定各分项技术状况,再进行土建结构技术状况评定。表3.2-1公路隧道土建结构技术状况评定分类描述及评定分类界限值技术状况评定类别技术状况评分JGCI评定类别描述1类85完好状态。无异常情况,或异常情况轻微,对交通安全无影响2类70,85轻微破损。存在轻微破损,现阶段趋于稳定,对交通安全不会有影响3类55,70中等破损。存在破坏,发展缓慢,可能会影响行人、行车安全4类40,55严重破损。存在较严重破坏,发展较快,已影响行人、行车安全5类40危险状态。存在严重破坏,发展迅速,已危及行人、行车安全隧道土建结构技术状况评分JGCl按下式计

11、算:式中,”为分项权重;JGaj为分项状况值,值域0、4。分项状况值按JGa下式计算:JGClj=max(JGaij)式中,/GC/为各分项检查段落状况值;,为检查段落号,按实际分段数量取值。土建结构各分项权重按下表取值。表3.2-2土建结构各分项权重表分项分项权重分项分项权重洞口15检修道2洞门5排水设施6衬砌结构破损30吊顶及预埋件10渗漏水10内装饰2路面15交通标志、标线5隧道土建结构技术状况评定时,当洞口、洞门、衬砌、路面和吊顶及预埋件项目的评定状况值达到3或4时,对应土建结构技术状况应直接评为4类或5类。在隧道土建结构技术状况评定中,有下列情况之一时,隧道土建结构技术状况评定应评为

12、5类隧道:隧道洞口边仰坡不稳定,出现严重的边坡滑动、落石等现象。隧道洞门结构大范围开裂、砌体断裂、脱落现象严重,可能危及行车道内的通行安全。隧道拱部衬砌出现大范围开裂、结构性裂缝深度贯穿衬砌混凝土。隧道衬砌结构发生永久变形,且有危及结构安全和行车安全的趋势。地下水大规模涌流、喷射,路面出现涌泥沙或大面积严重积水等威胁交通安全的现象。隧道路面发生严重隆起,路面板严重错台、断裂,严重影响行车安全。隧道洞顶各种预埋件和悬吊件严重锈蚀或断裂,各种桥架和挂件出现严重变形或脱落。3.3检测主要仪器设备根据所掌握的资料和现场踏勘情况,结合本工程的特点,投入激光测距仪、裂缝宽度观测仪等仪器设备,主要仪器设备见

13、表3.31。表331隧道检测主要仪器设备序号名称型号设备编号1裂缝宽度观测仪MLCK-2QS020-82手持式激光测距仪DISTO-D510QS029-103升降车租用(以下空白)4隧道评定结果统计本次隧道定期检查共计6座隧道,根据公路隧道养护技术规范(JTGH12-2015)及现场检测结果进行隧道技术状况评定。表4-1隧道评定结果统计表序号隧道名称桩号类型左幅评定结果右幅评定结果等级变化2017年2018年2017年2018年1玉湖隧道K28+680长隧道2类(84.18)2类(80.25)2类(82.65)2类(81.50)不变2地方隧道K48+142中隧道2类(84.94)2类(84.7

14、2)2类(78.12)2类(78.61)不变3东方隧道K40+629长隧道2类(80.10)2类(72.75)2类(80.10)2类(74.25)不变4河口隧道K33+113中明道2类(83.52)2类(83.88)1类(86.64)2类(82.11)左幅不变右幅降低5湖南隧道K35+282中隧道2类(80.68)2类(81.11)2类(84.94)2类(81.11)不变6在拱隧道K7+832短隧道1类(86.93)1类(85.55)-不变(以下空白)5隧道外观检查结果5.1 隧道洞口检查结果本次所检6座隧道中,玉湖隧道、地方隧道、河口隧道洞口存在病害,其余隧道洞口均未见明显异常。照片5.1-1东方隧道左隧出洞口未见异常照片5.1-2河口隧道右隧进洞
