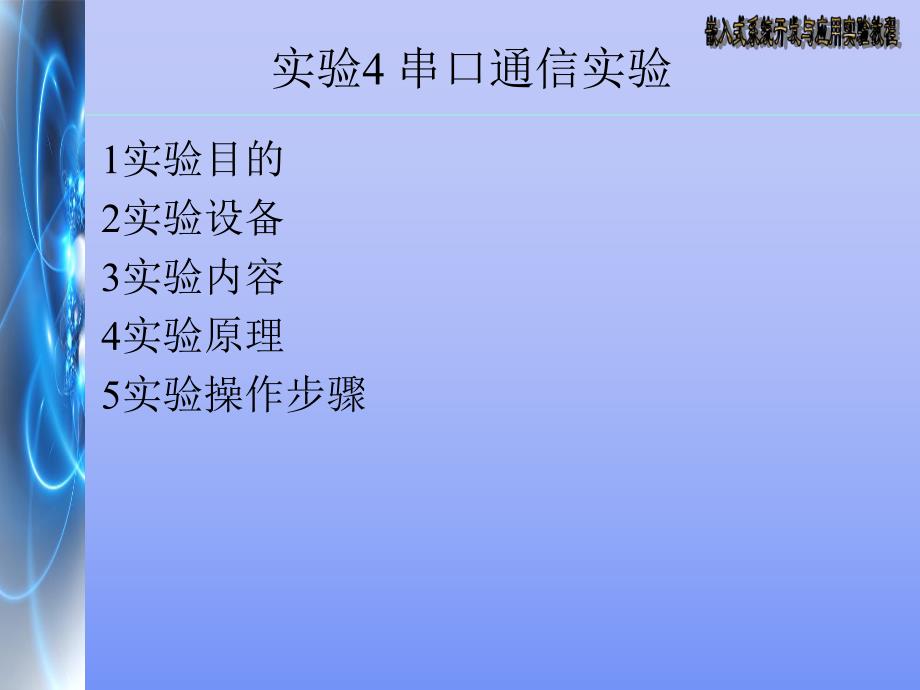

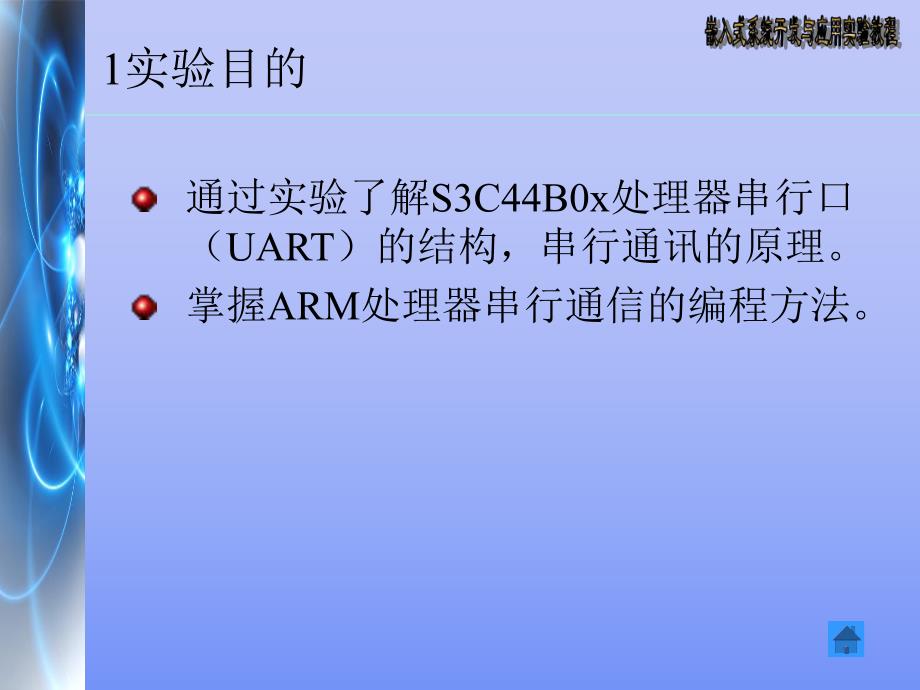

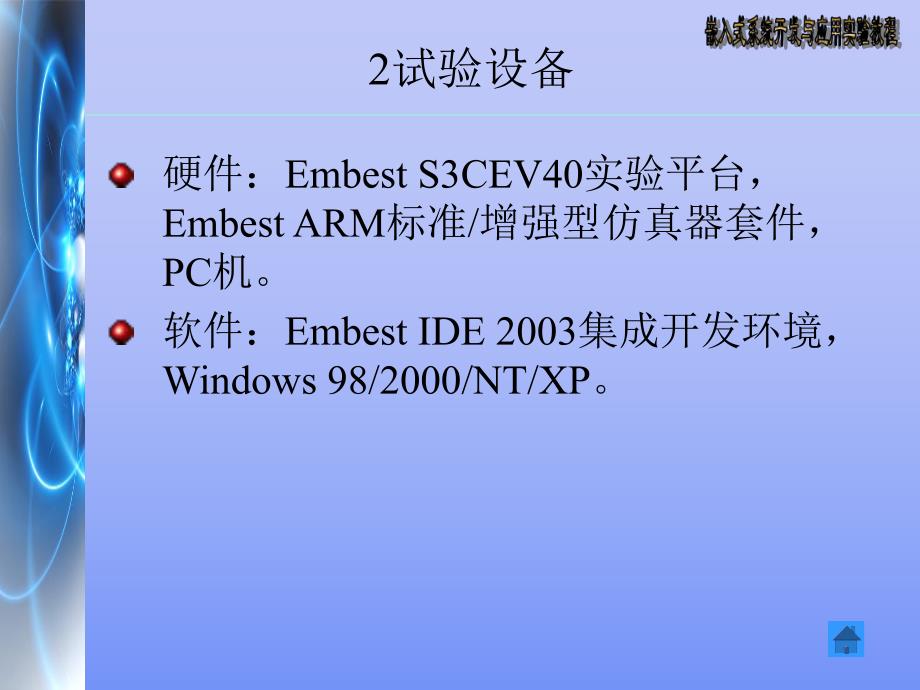

1、实验4 串口通信实验1实验目的2实验设备3实验内容4实验原理5实验操作步骤1实验目的通过实验了解S3C44B0 x处理器串行口（UART）的结构，串行通讯的原理。掌握ARM处理器串行通信的编程方法。2试验设备硬件：Embest S3CEV40实验平台，Embest ARM标准/增强型仿真器套件，PC机。软件：Embest IDE 2003集成开发环境，Windows 98/2000/NT/XP。3实验内容学习S3C44B0X的UART相关寄存器的功能，熟悉S3C44B0X系统硬件的UART相关接口。编写S3C44B0X处理器的串口通信程序。S3CEV40监视串行口，并将接收到的字符回送。4实验
2、原理1.S3C44B0X串行通讯（UART）单元S3C44B0X UART 单元提供两个独立的异步串行通信口，皆可工作于中断和DMA模式。最高波特率达115.2Kbps。每一个UART单元包含一个16字节的FIFO，用于数据的接收和发送。S3C44B0X UART包括可编程波特率，红外发送/接收，一个或两个停止位，5bit/6bit/7bit/或8bit数据宽度和奇偶校验。实验原理3.UART操作简介 发送数据帧和接受数据帧都是是可编程的。一个数据帧包含一个起始位，5到8个数据位，一个可选的奇偶校验位和1到2位停止位，停止位通过行控制寄存器ULCONn配置。接收器还可以检测过速错，奇偶校验错，
3、帧错误和传输中断，每一个错误均可以设置一个错误标志。实验原理4.与UART有关的寄存器 UART行控制寄存器ULCONn UART控制寄存器UCONn 发送寄存器UTXH和接收寄存器URXH 波特率分频寄存器UBRDIV UART Block Diagram(with FIFO)UART LINE CONTROL REGISTERUART CONTROL REGISTERUART FIFO CONTROL REGISTERUART MODEM CONTROL REGISTERUART TX/RX STATUS REGISTERUART ERROR STATUS REGISTERUART FIF
4、O STATUS REGISTERUART MODEM STATUS REGISTERUART TRANSMIT HOLDING(BUFFER)REGISTER&FIFO REGISTERUART RECEIVE HOLDING(BUFFER)REGISTER&FIFO REGISTERUART BAUD RATE DIVISION REGISTER波特率的产生 波特率由一个专用的UART波特率分频寄存器（UBRDIVn）控制，计算公式如下：UBRDIVn=(round_off)(MCLK/(bps x 16)-1 其中：MCLK是系统时钟。UBRDIVn的值必须在1到（216-1）之间。例如
5、：在系统时钟为40MHz，当波特率为115200时，UBRDIVn=(int)(40000000/(115200 x 16)+0.5)-1 =(int)(21.7+0.5)1 =22-1=21 实验原理5.RS232接口电路在本实验中，串口电路如下图所示，开发板上提供两个串口DB9。其中UART1为主串口，可与PC或MODOM进行串行通迅。UART0只采用二根接线RXD和TXD，因此只能进行简单的数据传输及接收功能。全接口的UART1采用MAX3243E作为电平转换器，简单接口的UART0则采用MAX3221E作为电平转换器。5实验操作步骤1.准备实验环境。使用Embest仿真器连接目标板，使
