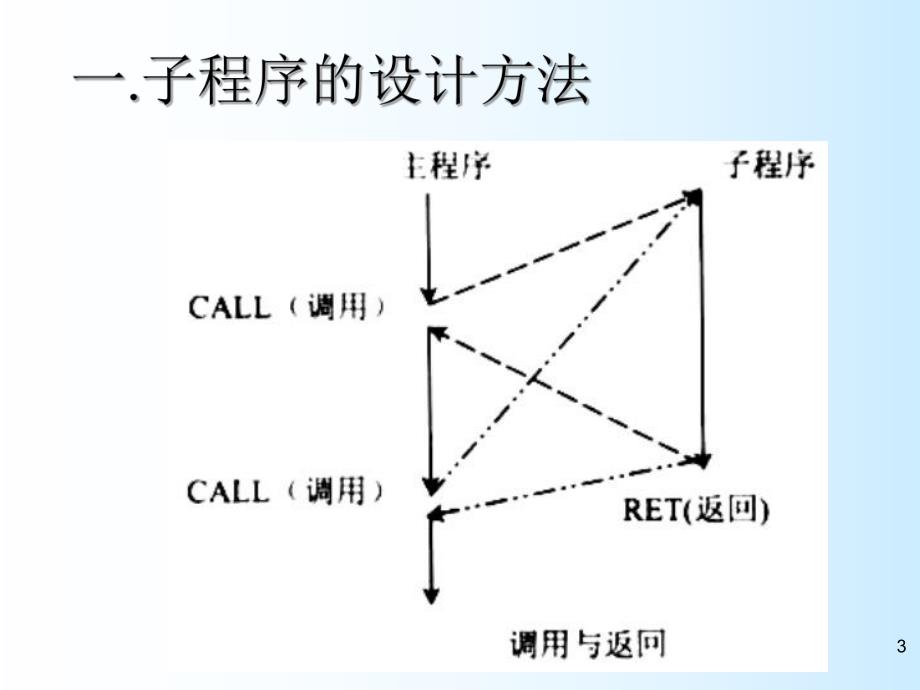

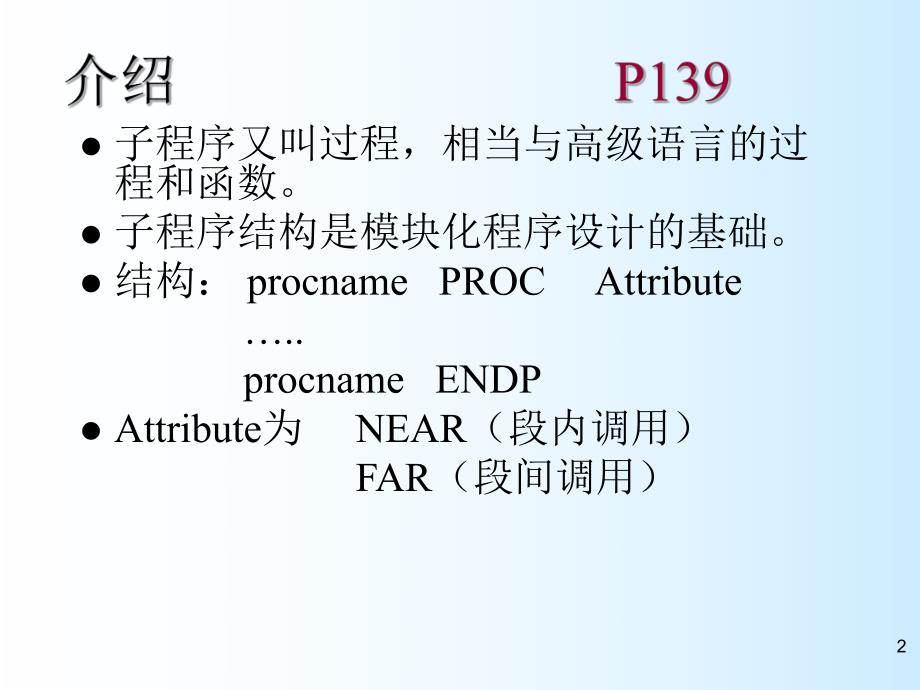

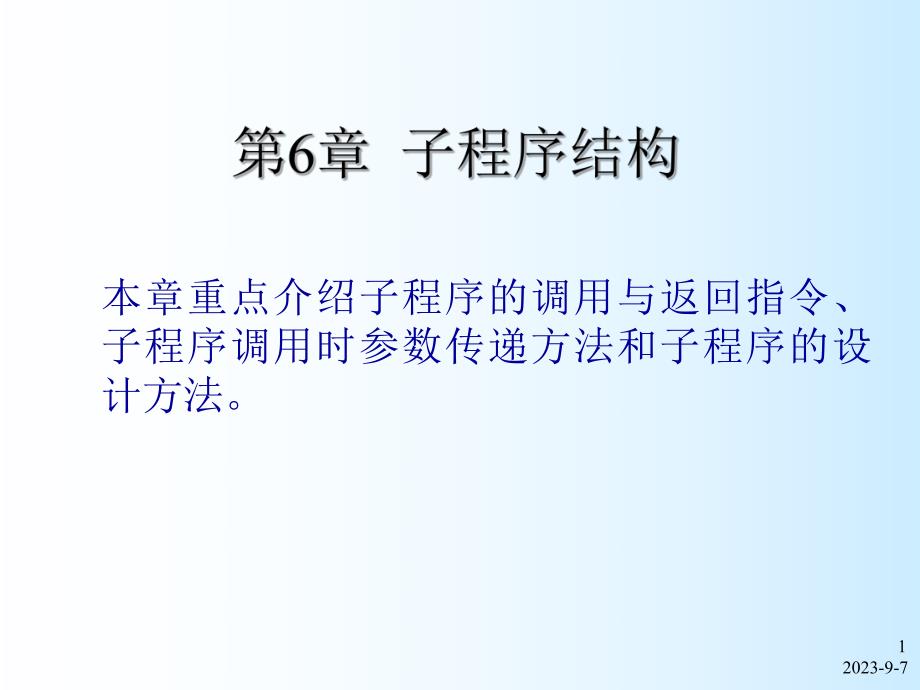

1、2023-9-71本章重点介绍子程序的调用与返回指令、子程序调用时参数传递方法和子程序的设计方法。2l子程序又叫过程，相当与高级语言的过程和函数。l子程序结构是模块化程序设计的基础。l结构：procname PROC Attribute .procname ENDP lAttribute为NEAR（段内调用）FAR（段间调用）34l1.子程序的调用和返回子程序的调用和返回P140l calll 格式：CALL 目标地址l 功能：暂停正在执行的程序，转去执行相应的子程序，目标地址给出调用于程序的入口地址。l 在子程序执行完后，由子程序中的RET指令返回至CALL指令的下一条指令继续执行。为此，C
2、ALL指令同时需要把断点地址(即CALL指令的下条指令的CS和IP)入栈保护lCALL指令不影响标志位，但应特别注意在于程序中对相关寄存器的保护。lCALL指令实质上是一条特殊的、带返回的无条件转移指令。5CALL指令目标地址的形成方式与JMP指令完全类似，即有段内直接调用、段内间接调用、段间直接调用与段间间接调用四种方式。直接调用其目标地址直接出现在CALL指令中，间接调用其目标地址存放在指令所指向的寄存器或内存单元中。6格式格式：CALL NEAR PTR 标号功能功能：首先将断点的IP值压入推栈，再将从指令中得到的子程序相对偏移量加到IP，然后根据IP转相应子程序执行。如：CALL OU
3、TPUT;段内直接调用子程序output7格式格式：CALL REG|MEM功能功能：首先将断点的IP值压入堆栈，再将子程序的地址偏移量送入IP，然后根据IP转相应子程序执行。子程序的地址偏移量为指令中指定的16位通用寄存器或存储单元值。如：CALL BX CALL WORD PTR BX8格式格式：CALL FAR PTR 标号功能：功能：首先把断点的CS值压入堆栈，并将于程序的段地址送入CS再把断点的IP值压入堆栈，把子程序的地址偏移量送入IP。然后根据CS：IP转相应于程序执行。如：CALL FAR PTR OUTPUT;段间直接调用子程序OUTPUT 9格式格式：CALL DWORD
4、PTR MEM功能功能：首先把断点的CS压入堆栈，并将指令中指定的双字存储器的第二个字的内容送入CS；再把断点的IP压入堆栈，再将双字指针的第一个字的内容送入IP。然后根据CS：IP转相应子程序执行。如：CALL DWORD PTR BX CALL DWROD PTR MEM3210返回指令RET通常作为一个子程序的最后一条指令，用以返回到调用这个于程序的主程序断点处继续执行。与调用指令相对应，返回指令RET也有段内返回与段间返回两种形式。是段内返回，还是段间返回，汇编程序能自动确定，并形成相应的返回指令。返回指令有两种格式：11格式一：RET 格式一为不带偏移量的返回。若是段内的RET指令(
5、机器码为C3HC2H)，只返回主程序断点处的IP值。即从堆栈弹出一个字送入IP，且SP加2。然后返回CS：IP处继续执行程序。此时的返回也称近返回。若为段间的RET指令(机器码为CBHCAH)，则要返回主程序断点处的段地址和IP值。将从堆栈弹出一个字送CS，SP+2SP，再从堆栈弹出一个字送Cs，同时SP加2。然后返回CS：IP处继续执行程序。此时RET也称远返回。12格式二：RET n格式二为带偏移量的返回，与格式一完全类似，只是在修改堆栈指针时需增加SPSP+n处理。n一般为偶数，格式二适合主程序向于程序利用堆栈传递参数的情况。在利用堆栈传递参数时，主程序先将参数压入堆栈，在于程序中将参数
6、取出，为找到正确的返回地址，保持堆栈平衡，应将堆栈指针修正。返回指令RET对标志位无影响。13l用展转相除法 在我们编程中用的最多方法就是展转相除法了，展转相除法是古希腊求两个正整数的最大公约数的也叫欧几里德算法，用较大的数除以较小的数，结果的余数和被除数构成新的一对数，继续做上面的除法，直到大数被小数求尽。14GYSPROC PUSHAX PUSHBX PUSHDXG1:XOR DX,DX DIVBX CMP DX,0 JZEXIT MOV AX,BX MOV BX,DX JMPG1EXIT:MOV CX,BX POPDX POPBX POPAX RETGYSENDP15 调用程序和子程序之
7、间的信息传送叫参数传送。la.通过寄存器传送参数（约定寄存器法）P104 例1：十进制到十六进制数的转换(BX)。流程图 开始调用DECIBIN调用crlf调用binihex调用CRLF结束从键盘取得十进制数，保存在BX中显示回车和换行用十六进制形式显示BX中的数16;从键盘输入十进制数，然后按十六进制显示DATA SEGMENTDATA ENDS ;同学们掌握各段的结构STACK SEGMENT PARA STACK STACK DB 100H DUP(?)STACK ENDSCODE SEGMENT ASSUME CS:CODE,DS:DATA,SS:STACK ;分配段址,但不会给段寄存
8、器付值17START:MOV AX,DATA MOV DS,AX ;给段寄存器DS付值 call DECIBIN call binihex;子程序调用 call crlf MOV AH,4CH INT 21H ;主程序的返回方式一(DOS功能调用返回)18DECIBIN proc near push ax push cx pushf mov bx,0newchar:mov ah,1 ;键盘输入 int 21h sub al,30h jl exit ;9退出 cbw xchg ax,bx mov cx,10 mul cx xchg ax,bx add bx,ax jmp newchar exit
9、:popf pop cx pop ax ret DECIBIN endp19binihex proc near push ax push cx push dx pushf mov ch,4rotate:mov cl,4 rol bx,cl mov al,bl and al,0fh add al,30h ;09 cmp al,3ah jl printit add al,7h ;AFprintit:mov dl,al mov ah,2 int 21h dec ch jnz rotate mov dl,H mov ah,2 int 21h popf pop dx pop cx pop ax retb
10、inihex endp20crlf PROC NEAR push ax push dx pushf mov dl,0dh mov ah,2 int 21h mov dl,0ah mov ah,2 int 21h popf pop dx pop ax retcrlf ENDPCODE ENDS END START21lb.如果过程和调用程序在同一模块中，则过程可直接访问模块中的变量。（约定变量法）Data segment ary dw 100 dup(?)count dw 100 sum dw?Data endscode segment main proc far assume cs：code，
11、ds：data start:push ds sub ax,ax push ax mov ax,data mov ds,ax 22l l call near ptr proaddl l ret lmain endplProadd proc nearl push axl .lProadd endplCode endsl end start23lc.通过地址表传送参数地址（约定存储器法）建立一个地址表,把要传送的参数存在地址表中,然后把地址表的首地址通过寄存器BX传送到子程序。mov table,offset num mov table+2,offset n mov table+4,offset t
12、otal mov bx,offset table call proadd24ld.通过堆栈传送参数或参数地址（堆栈法）采用在主程序里把参数地址保存到堆栈中,在子程序里从堆栈中取出参数以达到传送参数的目的。注:用BP保存原来的SP的值,以便取得堆栈中的地址.25le.多个模块之间的参数传送问题 (1)外部符号 PUBLIC symbol,在一个模块中定义的符号在提供给其他模块使用时,必须用PUBLIC定义.EXTRN symbol name:type,在另一模块中定义而在本模块中使用的符号必须用EXTERN伪操作。如符号为变量，则类型为BYTE/WORD/DWORD；如符号为标号或过程名，则类型
13、为NEAR/FAR26P153主程序CALL PROC-A子程序AProc_aCall proc_bret子程序BProc-bret27子程序的代码部分通常有如下结构：(1)保护现场：(2)根据入口参数，获取要处理的数据；(3)进行数据的加工处理；(4)根据出口参数，将处理后的数据送至指定区域；(5)恢复现场；(6)返回主程序。28子程序中往往还包含有该子程序调用的详细说明，用以向使用考提供足够的信息。子程序说明通常包括如下内容：(1)子程序名称；(2)子程序功能；(3)入口参数：(4)出口参数；(5)使用的寄存器和存储单元：(6)调用的其他子程序；(7)子程序调用示范。29【例】编写回车换行子程序。在要求显示多个字符、数字的场合，常常要用到换行显示，将其定义为一子程序。子程序代码如下：CRLF PROC NEAR PUSH AX PUSH DX MOV AH,02H MOV DL,0AH INT 21H MOV AH,02H MOV DL,0DH INT 21H POP DX POP AX RETCRLF ENDP
