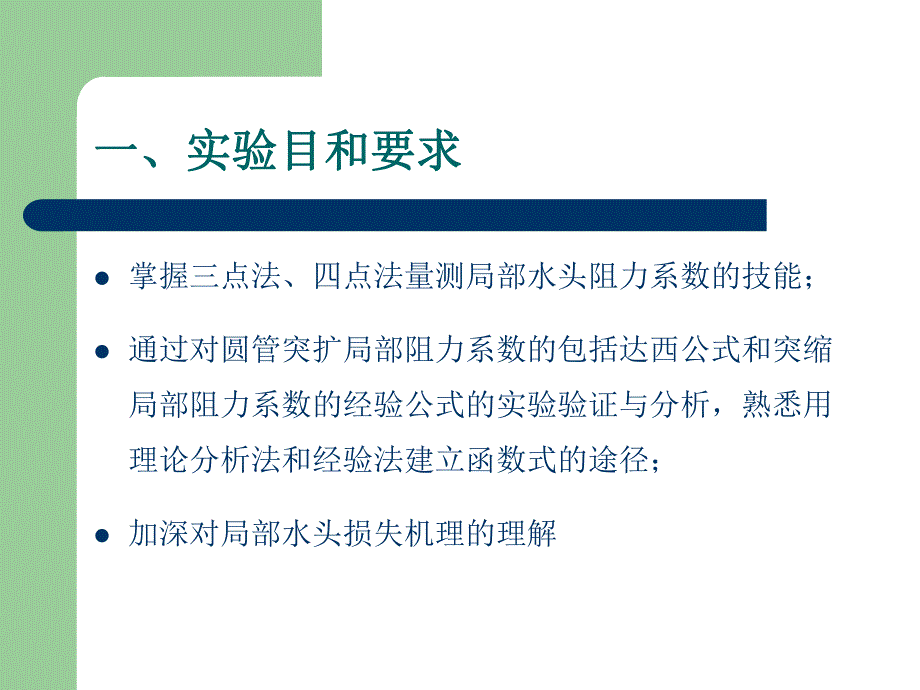

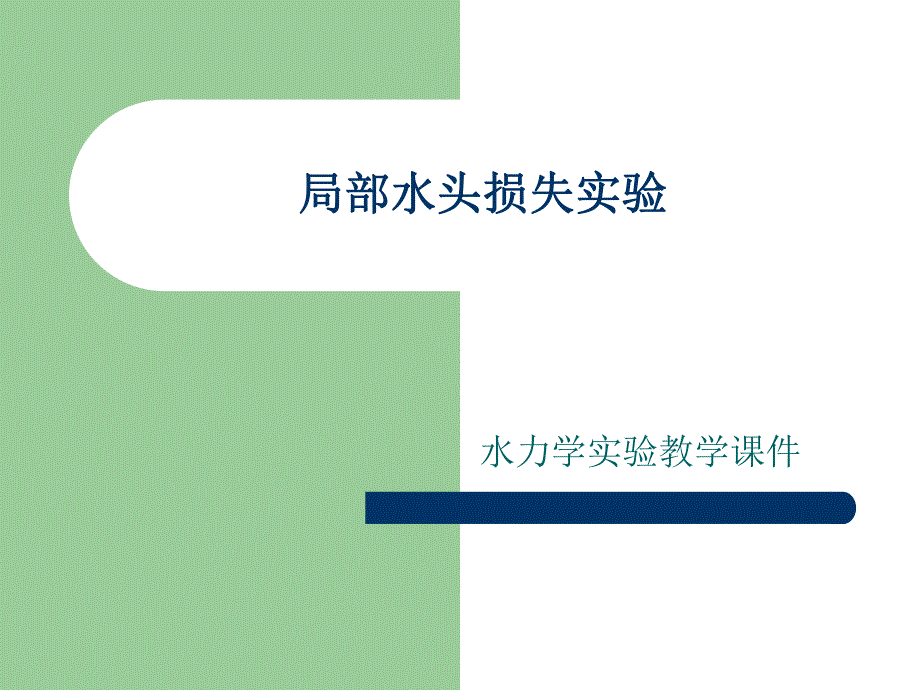

1、局部水头损失实验局部水头损失实验水力学实验教学课件一、实验目和要求一、实验目和要求 l掌握三点法、四点法量测局部水头阻力系数的技能;l通过对圆管突扩局部阻力系数的包括达西公式和突缩局部阻力系数的经验公式的实验验证与分析,熟悉用理论分析法和经验法建立函数式的途径;l加深对局部水头损失机理的理解二、实验原理二、实验原理实验管道由小 大 小三种管道组成,共设有六个测压孔,测孔1-3和3-6分别测量突扩和突缩的局部阻力系数。二、实验原理二、实验原理写出局部阻力前后两断面的能量方程,根据推导条件,扣除沿程水头损失可得:1、突扩断面采用三点法计算,测点1-2点间的距离为2-3点间的距离的一半,故根据实测,

2、建立1-1,2-2两端面能量方程。1 22 3/2ffhh即:理论值:l2、突缩断面 本实验采用四点法计算。4-B点间距与3-4点间距相等;B-5点间距与5-6点间距相等。故:根据实测,建立B点突缩前后两端面能量方程:43 455 6;fBffBhhhh又由突缩断面局部水头损失的经验公式有:三、实验方法与步骤三、实验方法与步骤 1.开启开关,待水箱内出现溢流后,关闭流量调节阀。2.排气。打开排气阀,排除管内气体(流量调节阀处于关闭状态);局部气泡的排除:打开流量调节阀或用洗耳球向侧压架内加气,可排除管道内局部气体(1管除外)。三、实验方法与步骤三、实验方法与步骤3检验测压管液面是否齐平(流量调

3、节阀处于关闭状态);否则,需排气调平。4.开始实验 打开流量调节阀至流量Q最大,而且在测量范围内(即测压管读数在可读范围内),记录流量、测压管读数;改变流量Q,重复上述实验。四、实验记录四、实验记录1记录、计算有关常数(如管径、长度等);2整理、记录计算表:四、实验记录四、实验记录3.将实测将实测值与理论值(突扩)或公认值(突缩)比较。值与理论值(突扩)或公认值(突缩)比较。五、实验分析与讨论五、实验分析与讨论1.结合实验成果,分析比较突扩与突缩在相应条件下的局部损失大小关系。2.结合流动仪演示的水力现象,分析局部阻力损失机理如何?产生突扩与突缩局部阻力损失的主要部位在哪里?怎样减小局部阻力损失?
