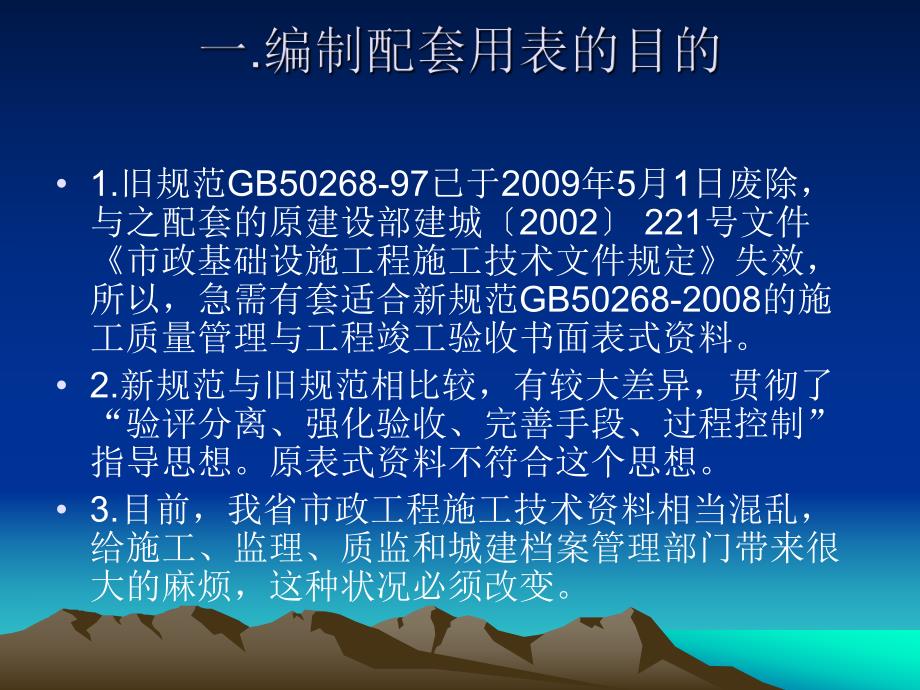

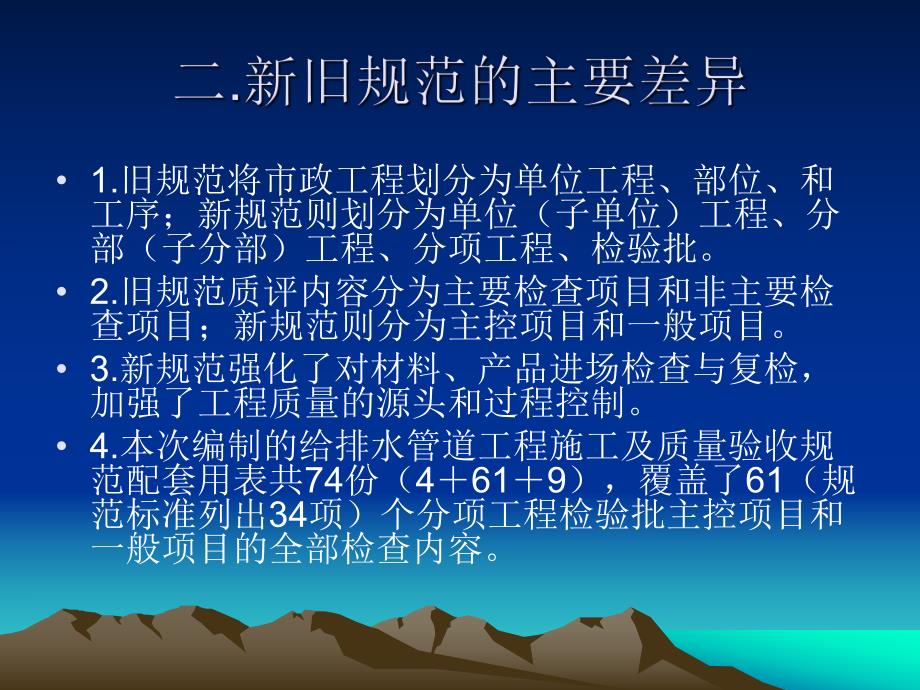

1、 1.旧规范GB50268-97已于2009年5月1日废除，与之配套的原建设部建城2002 221号文件市政基础设施工程施工技术文件规定失效，所以，急需有套适合新规范GB50268-2008的施工质量管理与工程竣工验收书面表式资料。2.新规范与旧规范相比较，有较大差异，贯彻了“验评分离、强化验收、完善手段、过程控制”指导思想。原表式资料不符合这个思想。3.目前，我省市政工程施工技术资料相当混乱，给施工、监理、质监和城建档案管理部门带来很大的麻烦，这种状况必须改变。1.旧规范将市政工程划分为单位工程、部位、和工序；新规范则划分为单位（子单位）工程、分部（子分部）工程、分项工程、检验批。2.旧规范
2、质评内容分为主要检查项目和非主要检查项目；新规范则分为主控项目和一般项目。3.新规范强化了对材料、产品进场检查与复检，加强了工程质量的源头和过程控制。4.本次编制的给排水管道工程施工及质量验收规范配套用表共74份（4619），覆盖了61（规范标准列出34项）个分项工程检验批主控项目和一般项目的全部检查内容。1.给排水管道工程验收由检验批、分项工程、分部工程、单位工程组成；其具体划分，国家标准GB50268-2008附录A（P172）已作出规定。2.实际操作中可以根据工程规模将一项或多项同类工程组合成一个或多个单位工程。3.分部工程应按工程的结构部位或特点、功能、工程量进行划分。4.分项工程应按
3、主要工艺、工种、材料来划分。通常由一个或几个检验批组成。5.检验批应根据施工、质量控制和专业验收需要来划分；在规范质量验收标准中已有部分规定。1.工程质量验收应在施工单位自检的基础上，按检验批、分项工程、分部工程、单位工程的顺序进行。（自检合格、验收人员资格符合、资料完整正确、工程结构外观检查符合规范和设计文件要求。）2.检验批质量验收应符合规定（4条）。规范P83.分项工程质量验收应符合规定（2条）。P84.分部工程质量验收应符合规定（4条）。P95.单位工程质量验收应符合规定（5条）。P96.其他相应规定（10条）。P7-8 1）在涉及开槽管道、非开槽管道、泵站等单位（子单位）工程质量检查
4、中，都要进行观感质量检查。质量评定分为：好、一般和差三种，附录G.0.1参考了混凝土结构工程施工质量验收规范GB50204-2002第8.1.1条的相关规定。2）混凝土结构渗漏水程度评定按F.0.3规定执行。主控项目是指工程中对质量、安全、卫生、环主控项目是指工程中对质量、安全、卫生、环境保护和公众利益起决定性作用的检验项目。境保护和公众利益起决定性作用的检验项目。1.土方工程主控项目2.开槽施工管道主体结构工程主控项目3.不开槽施工管道主体结构工程主控项目4.沉管和桥管主体结构工程主控项目5.管道附属构筑物工程主控项目6.管道功能性试验规定（水压、闭水、闭气、供水管冲洗与消毒）规范中强制性条
5、文必须严格执行规范中强制性条文必须严格执行 1.1.0.3（材料品质）2.3.1.9（进场物品必须验收）3.3.1.15（工序交接、隐蔽工程）4.3.2.8（不合格必须返工）5.9.1.0（给水管必须水压合格）6.9.1.11（雨污管必须严密性试验合格）1.根据建设部工程建设文件应该建立电子文档文件要求。2.方便检索、整理、建档。3.有利于电子计算机管理。4.提升企业信息化水平。5.编码识别 使用八位码00000000：分部、子分部、分项、检验批依次各二位；凡是无子分部工程的，第3.4位编码就为00。1.综合表（1）检验批质量检验记录（2）分项工程质量验收记录分项工程质量验收记录汇总表（3）分
6、部（子分部）工程质量验收记录分部（子分部）工程质量验收汇总表（4）单位工程质量（竣工）验收记录单位工程质量（竣工）验收汇总表（1）土方工程用表（2）管道基础用表（3）金属管主体结构用表（4）钢筋混凝土管主体结构用表（5）化学建材管主体结构用表（6）管渠工程用表（7）暗管主体结构用表（8）沉管、管桥主体结构用表（9）管道附属构筑物用表1.检查（核查）用表（1）施工准备情况检查表（2）质量（安全）保证体系审查表（3）强条执行情况检查表（4）单位工程质量控制资料核查表（5）单位工程结构安全和使用功能检验资料核查表（6）单位工程观感质量检查表（1）注水法试验记录表（2）管道闭水试验记录表（3）管道闭气
7、试验记录表（4）几点说明：1）试验前应做好专项方案。2）试验前应掌握规范和设计要求。3）试验用计量器具必须精确有效，数据要复核。4）给水管道冲洗、消毒用水和剂必须符合要求、符合程序。5）试验时必须做好安全管理工作。浙江省住房和城乡建设厅建城发2011142号文件指出，给水排水构筑物工程施工及验收规范(GB50141-2008)技术资料的统一用表不再另行发布，可采用城市桥梁工程和给水排水工程施工与质量验收技术资料中分部、分项和检验批中的相应表式。本次印制的浙江省统一用表中没有给水排水构筑物工程的内容。1.规范GB50141-2008中的1.0.33.1.103.1.163.2.87.3.12（4
8、）8.1.6条款为强制性条文，必须严格执行。2.施工测量应符合工程测量规范GB50026和城市测量规范CJJ8。有特殊要求的还应符合相关特殊规定。3.基坑开挖和支护必须编制专项安全方案，并且通过审查和批准方可组织实施。4.进、出水管渠工程质量验收应符合GB50268-2008相应规定。5.水上施工应编制专项安全方案，并且获得水域管理部门批准。6.水处理构筑物的防水层质量验收还应符合GB50208要求。7.泵房工程质量验收还应符合国家现行标准建筑工程施工质量验收统一标准GB50300和机电设备安装的相关现行规范要求。1.由于本人知识水平有限，再加上准备时间仓促，虽然本人都参加了浙江省统一配套用表的编制工作，但是总觉得有挂一漏万之感，诚恳希望在座的各位提出意见批评指正，下次讲课时予以补充和纠正。2.祝各位身体健康、工作顺利、事业有成。3.谢谢大家。
