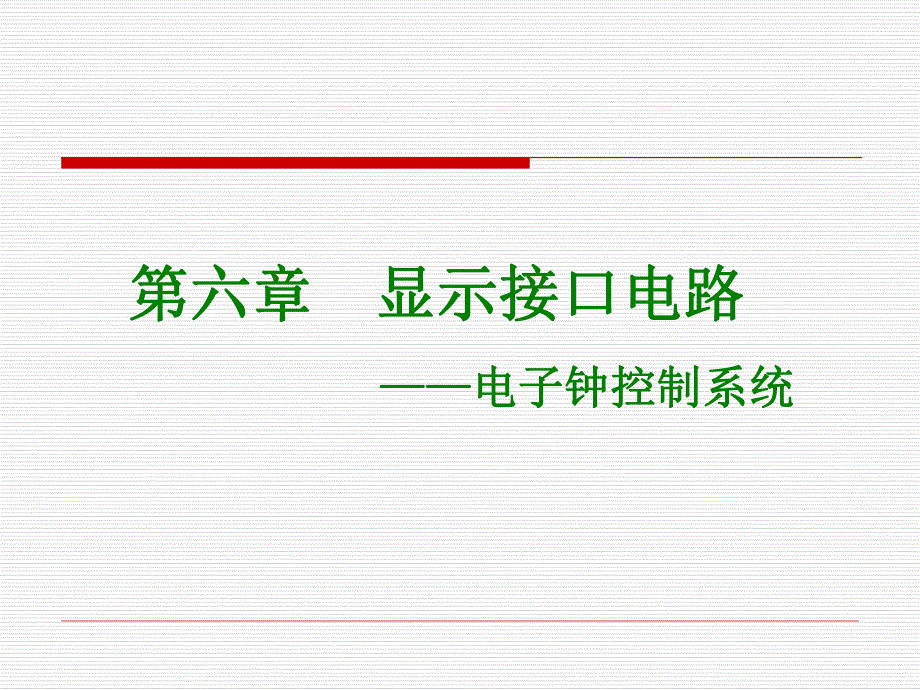

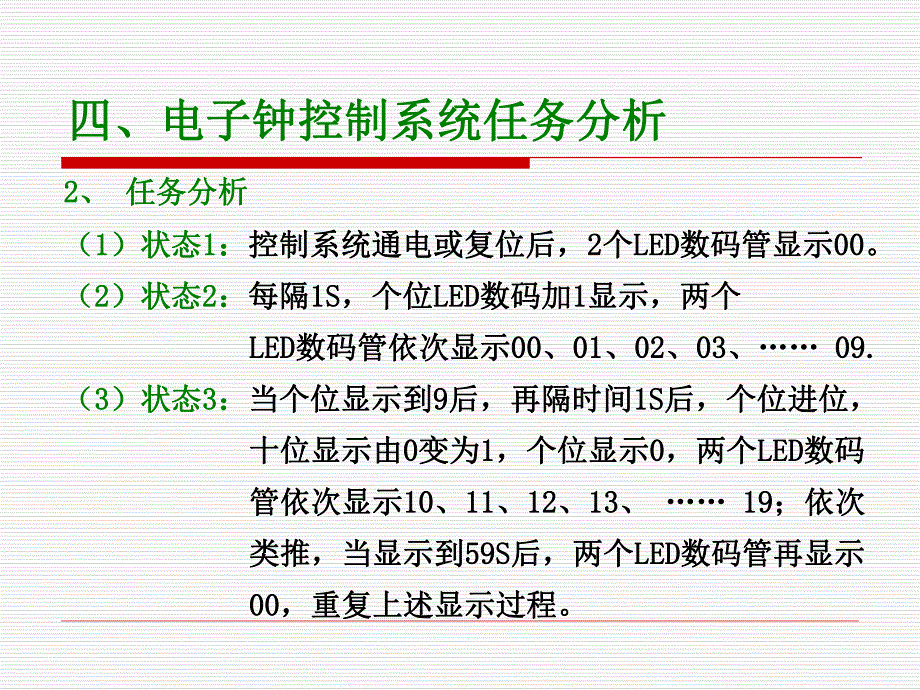

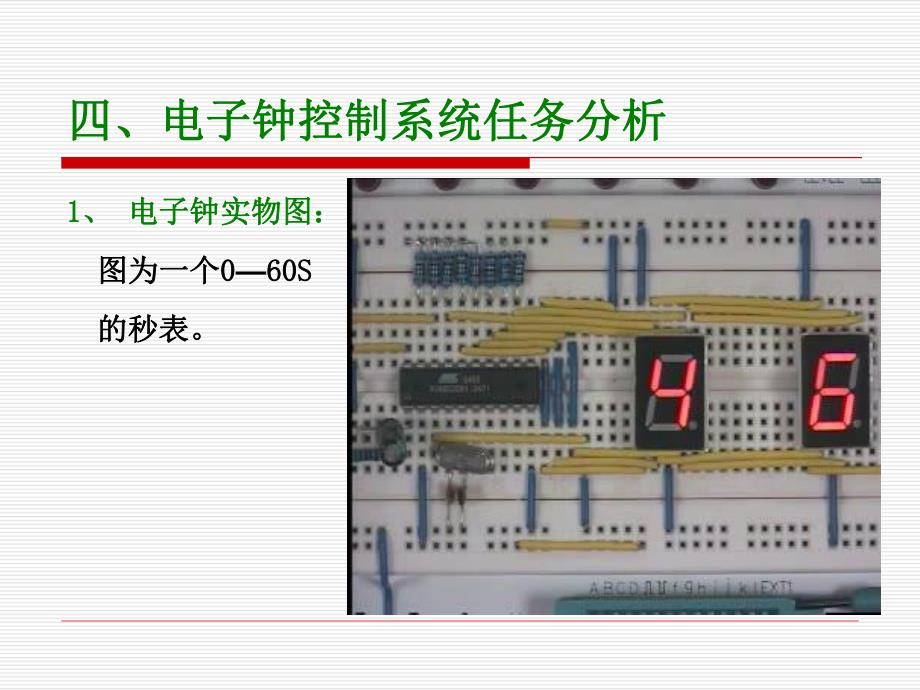

1、第六章第六章 显示接口电路显示接口电路 电子钟控制系统电子钟控制系统四、电子钟控制系统任务分析四、电子钟控制系统任务分析1 1、电子钟实物图：电子钟实物图：图为一个图为一个0 060S60S 的秒表。的秒表。四、电子钟控制系统任务分析四、电子钟控制系统任务分析2 2、任务分析任务分析（1 1）状态）状态1 1：控制系统通电或复位后，控制系统通电或复位后，2 2个个LEDLED数码管显示数码管显示0000。（2 2）状态）状态2 2：每隔每隔1S1S，个位，个位LEDLED数码加数码加1 1显示，两个显示，两个 LEDLED数码管依次显示数码管依次显示0000、0101、0202、0303、09
2、.09.（3 3）状态）状态3 3：当个位显示到当个位显示到9 9后，再隔时间后，再隔时间1S1S后，个位进位，后，个位进位，十位显示由十位显示由0 0变为变为1 1，个位显示，个位显示0 0，两个，两个LEDLED数码数码 管依次显示管依次显示1010、1111、1212、1313、19 19；依次；依次 类推，当显示到类推，当显示到59S59S后，两个后，两个LEDLED数码管再显示数码管再显示 0000，重复上述显示过程。，重复上述显示过程。四、电子钟控制系统任务分析四、电子钟控制系统任务分析3 3、硬件控制线路、硬件控制线路 四、电子钟控制系统任务分析四、电子钟控制系统任务分析4 4、
3、项目所需元器件、项目所需元器件（1 1）电工电子实验箱。）电工电子实验箱。（2 2）2 2个共阴极个共阴极LEDLED数码管。数码管。（3 3）晶振）晶振12M12M，启振电容，启振电容30pf230pf2个，复位电容个，复位电容22uf,22uf,电阻若干。电阻若干。5 5、项目所涉及的知识内容、项目所涉及的知识内容（1 1）LEDLED动态和静态显示。动态和静态显示。（2 2）89C205189C2051单片机显示装置设计。单片机显示装置设计。（3 3）C51C51显示程序的设计与应用。显示程序的设计与应用。五、电子钟控制系统五、电子钟控制系统1 1、硬件控制线路、硬件控制线路五、电子钟控
4、制系统五、电子钟控制系统2 2、控制流程图、控制流程图Y开始程序初始化显示秒个位1S时间到N延时延时显示秒十位秒十位加1，个位清01S标志位清0，秒个位加1秒个位=10秒十位=6秒十位清0NNYY主程序流程图主程序流程图五、电子钟控制系统五、电子钟控制系统2 2、控制流程图、控制流程图中断服务程序流程图中断服务程序流程图中断服务程序入口TH0、TL0时间常数返回YN计数初值加1=201S标志位清0五、电子钟控制系统五、电子钟控制系统3 3、控制软件设计、控制软件设计#includereg51.h#includereg51.h unsigned char i,j,m;unsigned char
5、i,j,m;unsigned char count=0;unsigned char count=0;bit flag=1;bit flag=1;unsigned char a=0 x3f,0 x06,0 x5b,0 x4f,0 x66,unsigned char a=0 x3f,0 x06,0 x5b,0 x4f,0 x66,0 x6d,0 x7d,0 x07,0 x7f,0 x6f;0 x6d,0 x7d,0 x07,0 x7f,0 x6f;sbit p30=P30;sbit p30=P30;sbit p31=P31;sbit p31=P31;五、电子钟控制系统五、电子钟控制系统 void
6、second(void)interrupt 1 using 1void second(void)interrupt 1 using 1 TH0=50000/256;TH0=50000/256;TL0=50000%256;TL0=50000%256;count+;count+;if(count=20)if(count=20)flag=0;flag=0;count=0;count=0;五、电子钟控制系统五、电子钟控制系统 main()main()TMOD=0X01;TMOD=0X01;TH0=50000/256;TH0=50000/256;TL0=50000%256;TL0=50000%256;E
7、A=1;ET0=1;EA=1;ET0=1;TR0=1;TR0=1;P1=a0;P1=a0;p30=0;p31=0;p30=0;p31=0;while(1)while(1)for(i=0;i6;i+)for(i=0;i6;i+)for(j=0;j10;j+)for(j=0;j10;j+)五、电子钟控制系统五、电子钟控制系统 while(flag)while(flag)P1=aj;P1=aj;p30=1;p31=0;p30=1;p31=0;for(m=0;m100;m+);for(m=0;m100;m+);P1=ai;P1=ai;p30=0;p31=1;p30=0;p31=1;for(m=0;m100;m+);for(m=0;m100;m+);flag=1;flag=1;
