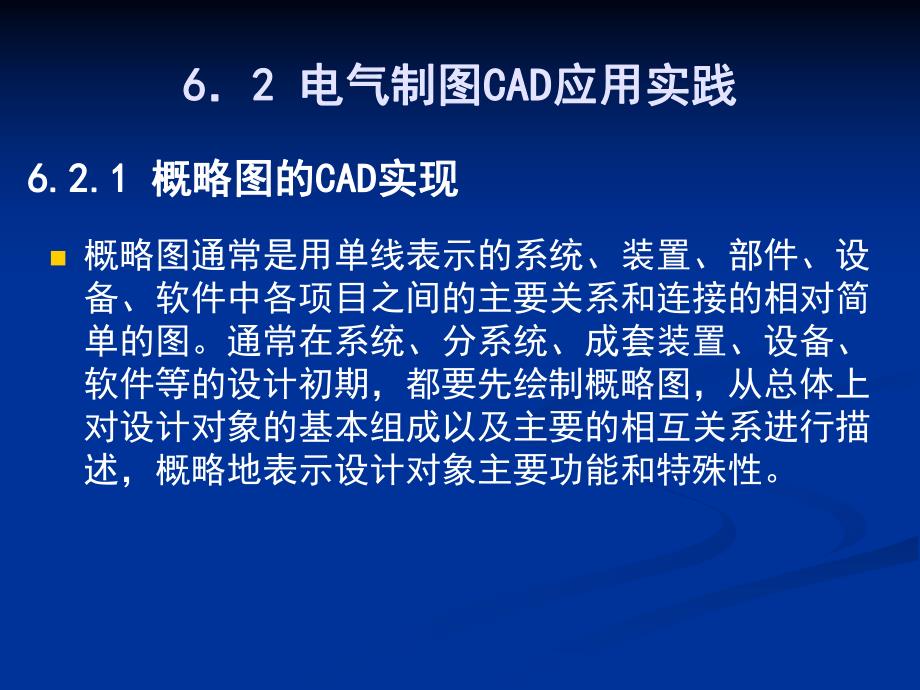

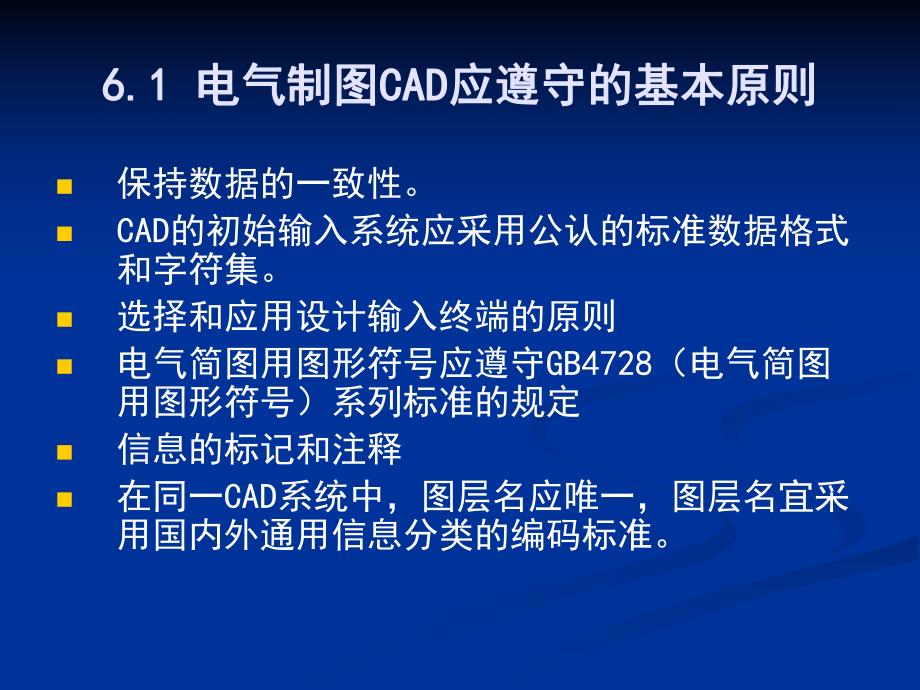

1、6.1 6.1 电气制图电气制图CADCAD应遵守的基本原则应遵守的基本原则 n保持数据的一致性。nCAD的初始输入系统应采用公认的标准数据格式和字符集。n选择和应用设计输入终端的原则n电气简图用图形符号应遵守GB4728（电气简图用图形符号）系列标准的规定n信息的标记和注释n在同一CAD系统中，图层名应唯一，图层名宜采用国内外通用信息分类的编码标准。6 62 2 电气制图电气制图CADCAD应用实践应用实践n概略图通常是用单线表示的系统、装置、部件、设备、软件中各项目之间的主要关系和连接的相对简单的图。通常在系统、分系统、成套装置、设备、软件等的设计初期，都要先绘制概略图，从总体上对设计对象
2、的基本组成以及主要的相互关系进行描述，概略地表示设计对象主要功能和特殊性。6.2.1 6.2.1 概略图的概略图的CADCAD实现实现绘制某轧钢厂的概略图，如图6.1所示图6.1 某轧钢厂的概略图6.2.1 6.2.1 概略图的概略图的CADCAD实现实现（1）绘制的基本过程是首先画出各框，再画出各框的连接线，然后标注文字（2）观察该图，发现有许多相同的图形，因此，在绘图中可大量应用复制命令；（3）绘图时，可从中间的矩形开始绘制，然后根据相对位置画出其他图形；（4）在绘图时，用AutoCAD提供的“极轴”和“对象追踪&对象捕捉”功能来定位，可大大提高绘图效率。6 6、2 2、2 2 电气概略图
3、的电气概略图的CADCAD实现实现n电气概略图中的各元件，如发电机、变压器、导线、开关、用电器等，流过的电流一般都是主电流或一次电流，这些设备又称为一次设备（注意：这里的“一次”不是指变压器的一次侧！）。所以，常见的电气概略图又特指一次设备或按一定次序连成的电气图，故又习惯称为一次电路图或主结线图。绘制某小型企业供电电气系统的概略图，如图6.2所示（1）观察图形，发现该图是由电气元件、触点和线段组成，因此，在绘图中可应用复制命令；（2）在画一些元件时，可先绘制出元件图形，再通过移动、复制、镜像、旋转等编辑功能和对象捕捉的方法把它放到合适的位置。对初学者来说，应避免试图一次画到位的习惯，要灵活应
4、用CAD中丰富的编辑功能，这样可以提高绘图效率和准确性；（3）绘图时，应先把一条支路完整准确的画出来，然后根据相对位置用多重复制方法画出其他图形；（4）对那些大致相同，略有不同的图形，应先用复制方法画出，再对其进行局部的调整和修改。6 6、2 2、2 2 电气概略图的电气概略图的CADCAD实现实现6.2.3 6.2.3 接线图的接线图的CADCAD实现实现 n接线图是反映电气装置或设备之间及其内部独立结构单元连接关系的接线文件，接线文件应当包含的主要信息是，能够识别用于接线的每个连接点，和接在这些连接点上的所有导线。因此，接线图的视图应能最清晰地表示出各个元件的端子位置及连接。绘制如下图6.
5、3所示的单元接线图（1）观察图形，发现该图形都是一些平行直线，似乎可以用“偏移”命令画最快，但由于直线要连接到正确位置上,因此，用“偏移”命令绘制直线，会使下一步的编辑非常繁杂。（2）在本图中绘制直线时，应大量应用“对象追踪&对象捕捉”功能直接在画直线的过程中准确定位。（3）用AutoCAD绘图时，应仔细看图，根据图形选择最佳操作，就可使图画得又快又好。6.2.3 6.2.3 接线图的接线图的CADCAD实现实现 6.2.4 6.2.4 电路图的电路图的CADCAD实现实现 n电路图是用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部基本组成和连接关系，而不考虑其实际位置的一种简图
6、。n电路的布局应遵守以下原则：绘制如下图6.4示的电路图。图6.4 电路图示例（1）电路图的特点是有大量的电器元件重复出现，比较适合用AutoCAD建块、插入块的方法来绘制。（2）对于相似的元件图形符号，可先复制已画好的元件符号，再用各种编辑命令根据各种元件的图形进行修改，这样可以提高绘图速度。（3）若把元器件块建成外部图形块，就可以在画其他类似的电路时重复使用，大大提高了绘图效率。6.2.4 6.2.4 电路图的电路图的CADCAD实现实现 6 62 25 5 位置图的位置图的CADCAD实现实现 n位置文件是借助于物件的简化外形、物件的主要尺寸和（或）它们之间的距离以及代表物件的符号来说明
7、物体的相对位置或绝对位置和（或）尺寸的图形。绘制如图6.2.5所示的电气设备配置位置图。图6.5、场地布置图示例（1）室外场地电气设备配置位置图是在建筑总平面图的基础上绘制出来的，在AutoCAD中，通过分层绘制该图非常方便。（2）该图比较复杂，可应用AutoCAD 所提供的丰富的操作功能和技巧来绘制；（3）绘图时，可从中间的矩形开始绘制图形，然后根据相对位置画出其他图形；（4）画图中的探照灯时，可先画一个探照灯并把它建块，再用等分插入该图块的方法（DIVIDE命令），这样来绘制可大大提高绘图速度。（5）由于图中的图形对象之间有许多是线性平行关系，因此，绘制本图时可大量运用偏移命令。6 62 25 5 位置图的位置图的CADCAD实现实现
