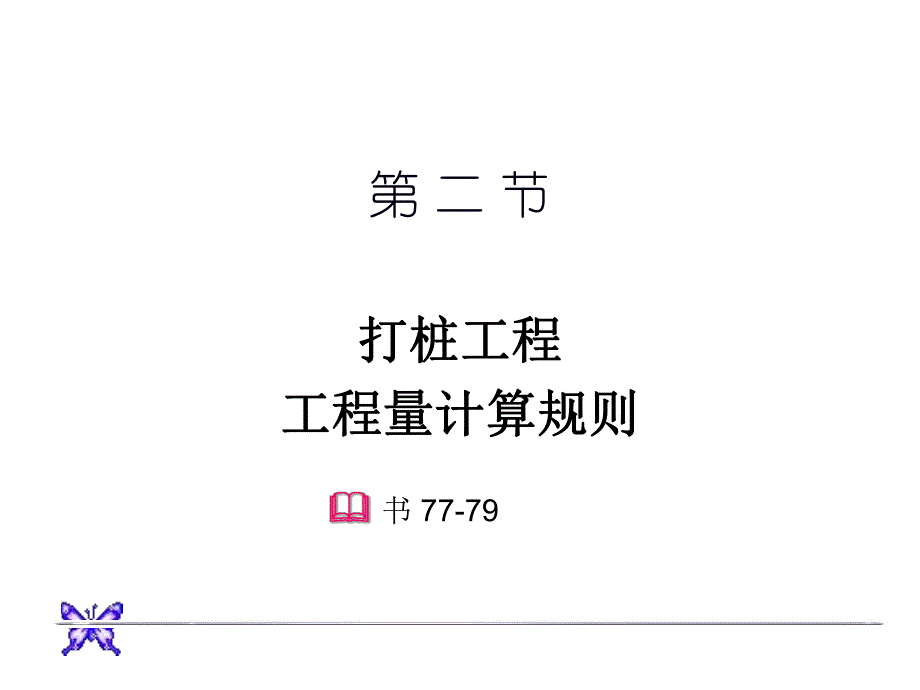

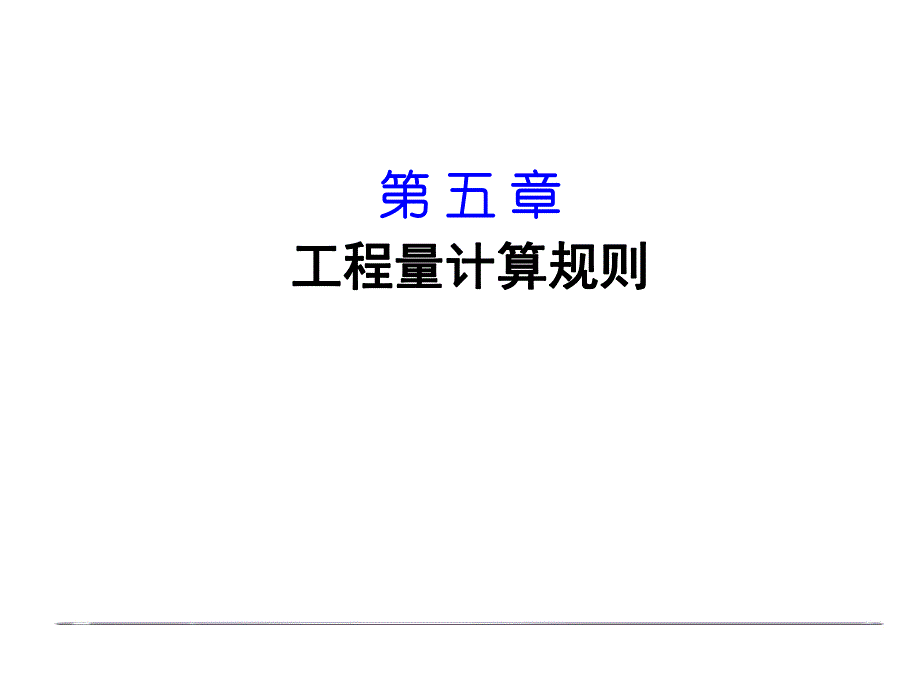

1、 第第 五五 章章 工程量计算规则工程量计算规则 第 二 节 打桩工程打桩工程工程量计算规则工程量计算规则书 77-79沉沉管管灌灌注注夯夯扩扩桩桩长螺旋桩长螺旋桩土方体积、土方运输、桩壁及钢筋、桩的钢筋笼、桩砼体积土方体积、土方运输、桩壁及钢筋、桩的钢筋笼、桩砼体积（长度或根数）、凿桩头（长度或根数）、凿桩头看到承台我们想到哪看到承台我们想到哪些工程量些工程量土方挖、运、挡土板、打夯、土方挖、运、挡土板、打夯、垫层体积、垫层模板、承台垫层体积、垫层模板、承台体积、承台模板体积、承台模板一、桩与地基基础工程的清单列项：010201001 预制钢筋砼桩010201002 接桩010201003
2、砼灌注桩010202001 砂石灌注桩 010203001 地下连续墙010203002 振冲灌注碎石010203003 地基强夯010203004 锚杆支护 适用范围：适用于一般工业与民用建筑工程的桩基础，不适用水工建筑、公路桥梁工程。工程内容：打预制钢筋混凝土桩、打、拔钢板桩、灌注桩、（人工挖孔桩、钢筋笼安装、凿桩头）、接桩以及边坡稳定。定额1、清单工程量计算规则：1）、打预制钢筋砼桩的体积，按设计图示尺寸以桩长度（包括桩尖）或根数计算 2）、锚杆支护按设计图示尺寸以支护面积计算。二、列项后正确理解和计算：项目特征：1.土壤类别2.单桩长度、根数3.桩截面4.板桩面积5.管桩填充材料种类6
3、.桩倾斜度7.砼强度等级8.防护材料种类计量单位：m/根工程内容：1.桩制作、运输2.打桩.试验桩、斜桩3.送桩4.管桩填充材料5.清理、运输第六章 第二节 打桩和脚手架工程工程量计算规则三、打桩工程工程量计算规则：1、打预制钢筋砼桩的体积，按设计桩长（包括桩尖，不扣除桩尖虚体积）乘以桩截面面积计算。2、钻孔灌注桩，按设计桩长（包括桩尖，不扣除桩尖虚体积）增加0.25m超灌乘以设计断面面积计算。扩底部分并入桩体积内计算。打孔灌注桩：（超灌长度设计明确，预算时取0.5m）第六章 第二节 打桩和脚手架工程工程量计算规则 3、人工挖孔桩：1）、土方量按设计图示包括桩护壁外径的断面面积乘以设计深度计算
4、。2）、桩芯砼按设计桩芯断面面积乘以设计桩长加0.2m计算。3）、桩护壁按设计图示，桩孔断面面积减桩芯砼断面面积乘以支护深度计算。4）、扩底部分并入桩芯体积内计算。第六章 第二节 打桩和脚手架工程工程量计算规则 4、注意事项：1）、凿桩头：按桩截面积乘200mm长，以m3计算。2）、打试验桩按相应定额项目的人工、机械乘以系数2计算，套相应桩定额；3）、定额P62。工程量少时，人工机械乘以系数1.25。第六章 第二节 打桩和脚手架工程工程量计算规则例1 某桩基础工程共打预制钢筋混凝土方桩256根，桩长12.5m，其中桩尖0.5m，桩截面为300300mm，试计算打预制钢筋混凝土方桩工程量。解 打
5、预制钢筋混凝土方桩工程量为：清单工程量是12.5256=3200m或者256根V=0.30.312.5256=288.00m3第六章 第二节 打桩和脚手架工程工程量计算规则例2 某桩基础工程共打预制钢筋混凝土方桩120根，桩长9.5m，其中桩尖0.5m，桩截面为250250，若需硫磺胶泥接桩，接桩数量共100个，试计算打预制钢筋混凝土方桩工程量和接桩的工程量。解答：V=0.250.259.5120=71.25m3 断面为250 250，用硫磺胶泥接混凝土桩的工程数量为100个。0.250.25 100=6.25m2清单工程量是9.5120=1140m或者120根，接桩100个湖南消耗量标准湖南
6、消耗量标准桩桩 基基 础础 工工 程程 说说 明明 一、一、桩基础消耗量标准适用于一般工业与民用建筑工程的桩基础，不适用于水工建筑、公路桥梁工程。二、桩基础消耗量标准中机械成孔的预制、灌注桩的土壤级别的划分应根据工程地质资料中的土层构造和土壤物理、力学性能有关指标，参考纯沉桩时间确定。凡遇有夹砂层者，应首先按砂层情况确定土级。无砂层者，按土壤物理力学性能指标并参考每米平均沉桩时间确定。用土壤力学性能指标鉴别土壤级别时，桩长在12m以内，相当于桩长的1/3的土层厚度应达到所规定的指标。12m以外，按5m厚度确定。土质鉴别见附表。三、人工挖孔桩的土壤类别划分，按第一章土石方工程中土壤及岩石（普氏）
7、分类表规定标准分类。四、预制桩沉桩，未包括接桩。如需接桩，除按相应打桩项目计算外，按设计要求另行计算接桩项目。五、打试验桩按相应项目的人工、机械乘以系数2.0计算。试验费用另行计算。六、消耗量标准中以打直桩为准，如打斜桩斜度在1：6以内者，按相应项目乘以系数1.25；如斜度大于1：6者，按相应项目人工、机械乘以系数1.43。七、消耗量标准中以平地（坡度小于150）打桩为准，如在堤坡上（坡度大于150）打桩时，按相应项目人工、机械乘以系数1.15。如在基坑内（基坑深度大于1.5m）打桩或在地坪上打坑槽内（坑槽深度大于1m）桩时，按相应定额项目人工、机械乘以系数1.11。八、在桩间补桩或强夯后的地
8、基打桩时，按相应项目人工、机械乘以系数1.15。九、打送桩时，可按相应打桩项目综合工日及机械台班乘以下表规定系数计算。送桩深度 系数2m以内 1254m以内 1434m以外 167十、夯扩桩按相应打孔灌注砼桩项目执行，其中人工、机械乘以系数1.15。十一、金属周转材料中包括桩帽、送桩器、桩帽盖、活瓣桩尖、钢管、料斗等属于周转性使用材料。十二、定额各种灌注的材料用量中，均已包括充盈系数和材料损耗。其中灌注砂石桩还包括级配密实系数。十三、桩少于下表工程量时，其人工、机械乘以系数1.25。工程量计算规则工程量计算规则一、计算打桩（灌注桩）工程量前应确定下列事项：确定土质级别：依据工程地质资料、沉桩试
9、验确定土质级别。确定施工方法、工艺流程，采用机型，桩、土壤泥浆运距。二、打预制钢筋砼桩的体积，按设计桩长（包括桩尖，不扣除桩尖虚体积）乘以桩截面面积计算。三、接桩：电焊接桩按设计接头，以个计算；硫磺泥接桩按桩断面以平方米计算。四、送桩按桩截面面积乘以送桩长度（即打桩架底到桩顶面高度或自桩顶面到自然地坪面另加0.5m）计算。按预制桩的设计长度套用相应定额。五、打孔灌注桩：（含洛阳铲）1混凝土桩、砂桩、碎石桩的体积，有承台（砂、石桩垫褥）的桩，按有承台（砂、石桩垫褥）与桩的交界面到桩端（包括桩尖，不扣除桩尖虚体积）的中轴线长度加超灌长度（超灌长度设计明确，预算时取0.5m），乘以设计截面面积计算；
10、没有承台（砂、石桩垫褥）的桩，按设计规定桩的桩、砂（石）部分长乘以设计截面面积计算。2复打桩，每复打一次按上述方法计算的单桩体积乘以1.70进行计算，复打工程量，按实际复打深度部分计量。3打孔时先埋入预制砼桩尖，再灌注砼者，桩尖按钢筋砼章节规定计算体积，灌注桩按设计桩长（自桩尖顶面到桩顶高度）乘以设计截面面积计算。4桩架900调面只适用轨道式、走管式、导杆、筒式柴油打桩机以次计算。六、钻孔灌注桩：1按设计图示桩长另加设计规定的超灌长度（设计未明确时，按0.25米计算）乘以设计断面面积以立方米计算。2泥浆运输按实际发生的签证的外运体积以立方米计算。七、人工挖孔桩：1土方按实际开挖的自然方以立方米
11、计算。2砖护壁、砼护壁工程量均按设计图纸规定的尺寸以立方米计算。3桩芯砼按设计图示桩长另加设计规定超灌长度（设计未明确时，无地下水时可按0.2米计算，有地下水采用水下灌注方法时可按0.5米计算）乘以设计断面平均面积以立方米计算。扩底部分并入桩芯砼体积。八、锚喷支护：1锚杆钻孔灌浆，按设计的钻孔长度以米计算。2钢筋、钢绞线锚杆，按设计图示尺寸确定的重量以吨计算。3喷护，按设计规定的展开面积以平方米计算。九、强夯地基均按设计规定的夯点（坑）计算面积，每夯点（坑）按4m2的工程量面积；低锤满拍按强夯区域最边夯点中心线外移1.5米边线所围的面积计算。两遍之间停歇台班，可按施工组织设计或签证计算停滞台班
12、数量。十、钢筋笼，按设计图示尺寸确定的质量以吨计算。十一、凿桩头按桩截面面积乘以超灌长度（预制桩按实际签证长度）以立方米计算。包括预制桩、灌注柱、钻（冲）孔桩、挖孔桩。第六章 第二节 打桩和脚手架工程工程量计算规则【例题1】某工程桩基础为柴油打桩机打沉管灌注桩，设计桩长12m，桩径500，砼为C25（20），每根桩钢筋用量为110，共有22根桩，试计算打桩工程的工程量。（采用活瓣桩尖，土为一级土）注：混凝土桩、砂桩、碎石桩的体积，有承台（砂、石桩垫褥）的桩，按有承台（砂、石桩垫褥）与桩的交界面到桩端（包括桩尖，不扣除桩尖虚体积）的中轴线长度加超灌长度（超灌长度设计明确，预算时取0.5m），乘以
13、设计截面面积计算；小于打孔灌注砼桩60，题属于小型工程，人工、机械应该乘以系数1.25。第六章 第二节 打桩和脚手架工程工程量计算规则【解】1、C25（20）沉管灌注桩工程量：3.140.252（12+0.5）22=53.97（m3）2、钢筋笼制作工程量：0.1122=2.42（t）3、套用定额计算单价时人工、机械应该乘以系数1.25。第六章 第二节 打桩和脚手架工程工程量计算规则【例题2】某工程桩基为钻冲孔灌注桩，共48根，每根桩长20m，桩径1m，砼为C20（40），每根桩钢筋笼设计重量为450，每四根桩上设置一个尺寸为880.8的独立桩承台，每个独立桩承台钢筋设计用量为3.35t，砼为C
14、20（40），试计算桩及承台的工程量。第六章 第二节 打桩和脚手架工程工程量计算规则注：钻冲孔灌注桩按设计图纸计算体积另加0.25乘以断面面积以立方米计算。在计算工程量时，桩长增加0.25m。未签证，凿桩头按桩截面积乘以200mm长以立方米计算。钢筋笼的钢筋是按照设计用量计算的本题未考虑泥浆外运及打桩机械的进出场费、安拆费等，若计算按定额有关规定进行计算。第六章 第二节 打桩和脚手架工程工程量计算规则【解】1、C20（40）钻冲孔灌注桩 钻（冲）孔径在100以内工程量：3.140.52（20+0.25）48=76.34（10m3）2、钢筋笼制作工程量：0.4548=21.60（t）3、凿截钻孔
15、灌注桩头工程量：3.140.520.248=7.54、桩承台工程量：880.8（484）=61.44（10m3）5、承台钢筋3.3512=40.2（t）第六章 第二节 打桩和脚手架工程工程量计算规则一）依据以下资料计算人工挖孔灌注桩与土方部分清单工程量和组价定额工程量，写出计算过程（不计算钢筋）；二）资料：1、下图为某住宅人工挖孔灌注桩基础图，桩个数为4根，桩身圆柱体部分长度16m。桩身部分长度14m，圆台部分1.9m。2、提供以下清单编码：人工挖孔灌注桩010201003。3、答案填入表格中，无计算过程表格中其他部分不给分。4、圆形放坡体积计算公式：V=1/3Hr2+(r+KH)2+r(r+
16、KH)其中：r半径（含工作面）H深度 K放坡系数5、球冠体体积公式：V=h2（R-h/3）其中R=（r2+h2）/2h r球冠断面半径 h球冠深度 第六章 第二节 打桩和脚手架工程工程量计算规则工工 程程 量量 计计 算算 表表清单编码清单编码项目名称项目名称工程量工程量单位单位计算式（写不下可附后，结果填入相应位置）计算式（写不下可附后，结果填入相应位置）人工挖孔灌注桩人工挖孔灌注桩1 1、挖桩土方挖桩土方2 2、人工运土方人工运土方 运距运距30m30m以内以内3 3、砼护壁砼护壁4 4、砼护壁砼护壁 模板模板5 5、挖孔桩挖孔桩 桩芯砼桩芯砼6 6、凿桩头凿桩头7 7、人工装碴人工装碴 自卸车自卸车运碴运碴 运距运距1km1km以内以内第六章 第二节 打桩和脚手架工程工程量计算规则【解答】1.挖桩土方 桩身部分：3.1416*（1.3/2）*（1.3/2）*14=18.58立方米圆台部分：V=1/3*3.1416*h（r*r+R*R+rR）=1/3*3.1416*1.9*（1/2）*(1/2)+(1.2/2)*（1.2/2）+(1/2+1.2/2)）=1.8069立方米球冠部分：
