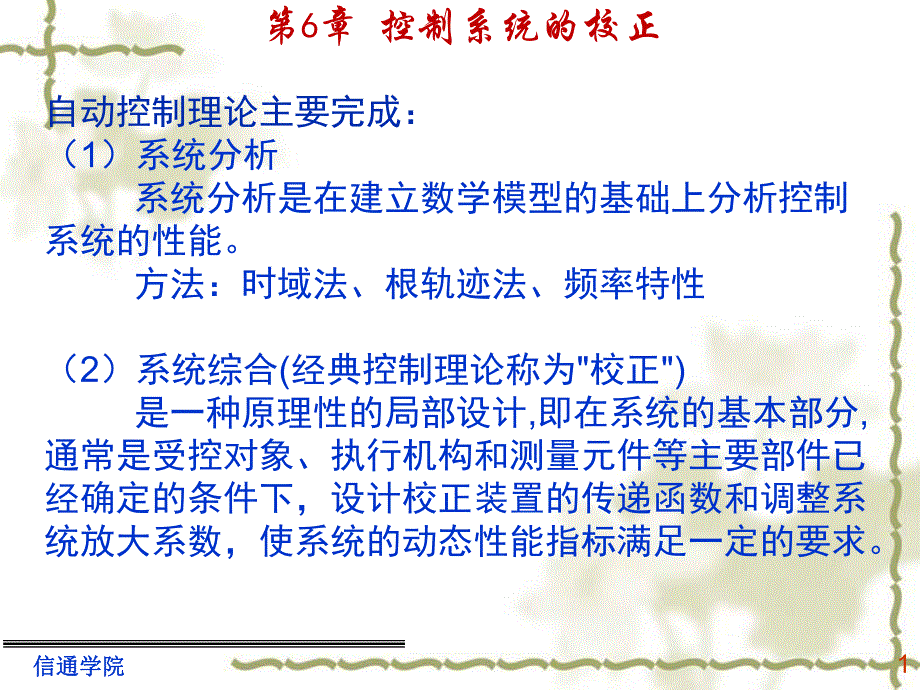

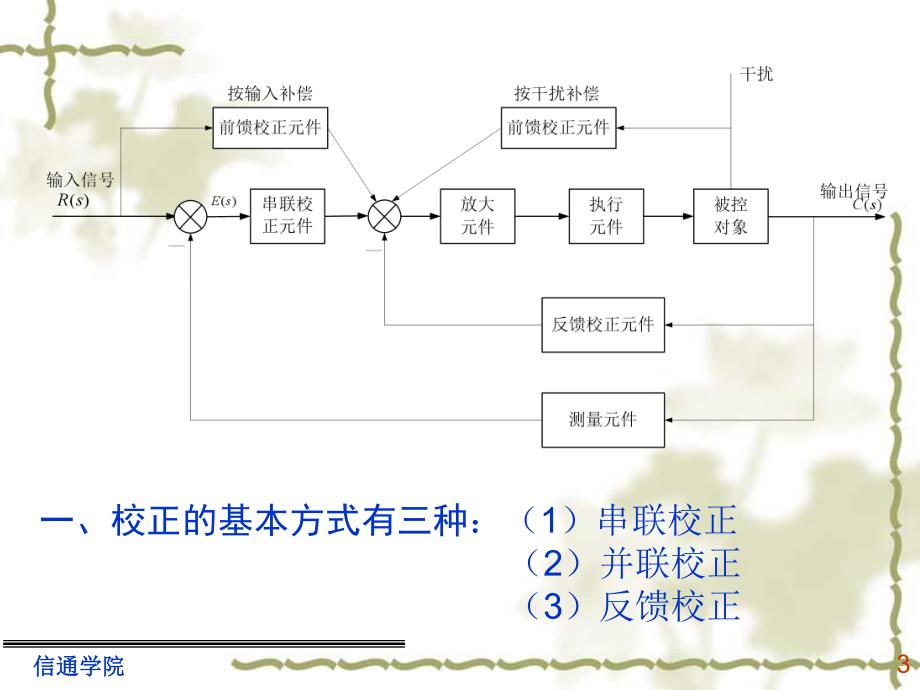

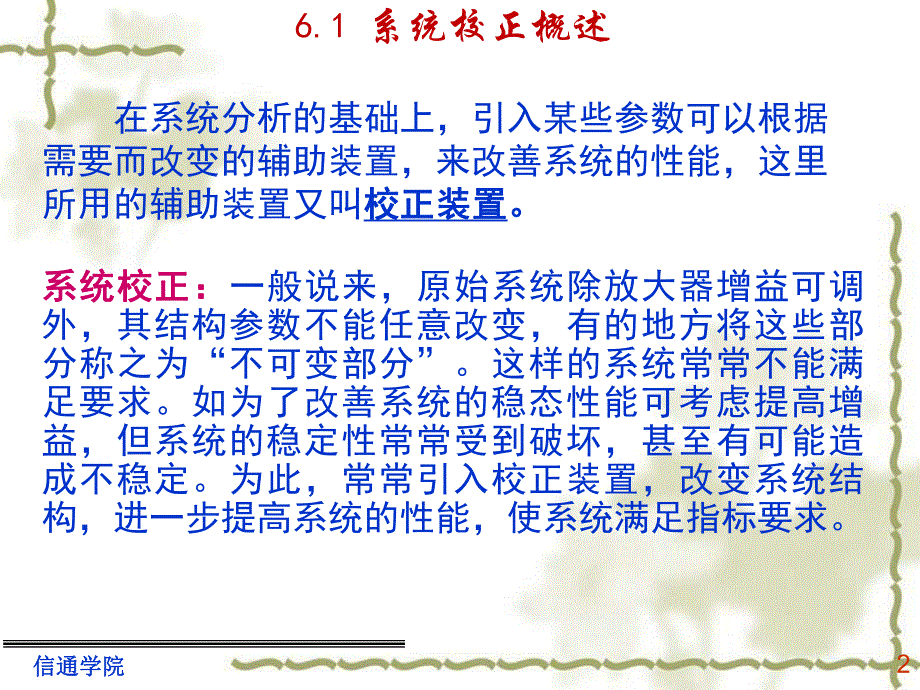

1、 信通学院信通学院1第6章 控制系统的校正自动控制理论主要完成：（1）系统分析 系统分析是在建立数学模型的基础上分析控制系统的性能。方法：时域法、根轨迹法、频率特性（2）系统综合(经典控制理论称为校正)是一种原理性的局部设计,即在系统的基本部分,通常是受控对象、执行机构和测量元件等主要部件已经确定的条件下，设计校正装置的传递函数和调整系统放大系数，使系统的动态性能指标满足一定的要求。信通学院信通学院6.1 系统校正概述 在系统分析的基础上，引入某些参数可以根据需要而改变的辅助装置，来改善系统的性能，这里所用的辅助装置又叫校正装置校正装置。系统校正：系统校正：一般说来，原始系统除放大器增益可调外
2、，其结构参数不能任意改变，有的地方将这些部分称之为“不可变部分”。这样的系统常常不能满足要求。如为了改善系统的稳态性能可考虑提高增益，但系统的稳定性常常受到破坏，甚至有可能造成不稳定。为此，常常引入校正装置，改变系统结构，进一步提高系统的性能，使系统满足指标要求。2 信通学院信通学院一、校正的基本方式有三种：（1）串联校正 （2）并联校正 （3）反馈校正3 信通学院信通学院（1）串联校正4 信通学院信通学院（2）并联校正5 信通学院信通学院（3）反馈校正6 信通学院信通学院(4)复合控制校正方式7 信通学院信通学院v,paKKKst二、控制系统的性能指标（校正依据）（1）稳态性能指标 稳态误差
3、系数 。反映系统控制精度（2）暂态性能指标 时域指标：调整时间 最大超调量 频域指标：开环 闭环%p8ch、brrM、信通学院信通学院开环频域指标：截止频率（幅值穿越频率）相稳定裕度 模稳定裕度h9c 信通学院信通学院闭环频域指标：频带 谐振频率 谐振峰值10rrMb 信通学院信通学院%,prM,scbt 直接或间接反映了系统暂态响应的快慢快慢。直接或间接反映了系统暂态响应的振荡振荡剧烈程度剧烈程度11 信通学院信通学院3(5%)snt 21%100%pe42424122arctan412cn 二阶系统指标互换：（1）时域指标（2）开环频域指标（3）闭环频域指标2242(1 2)244121b
