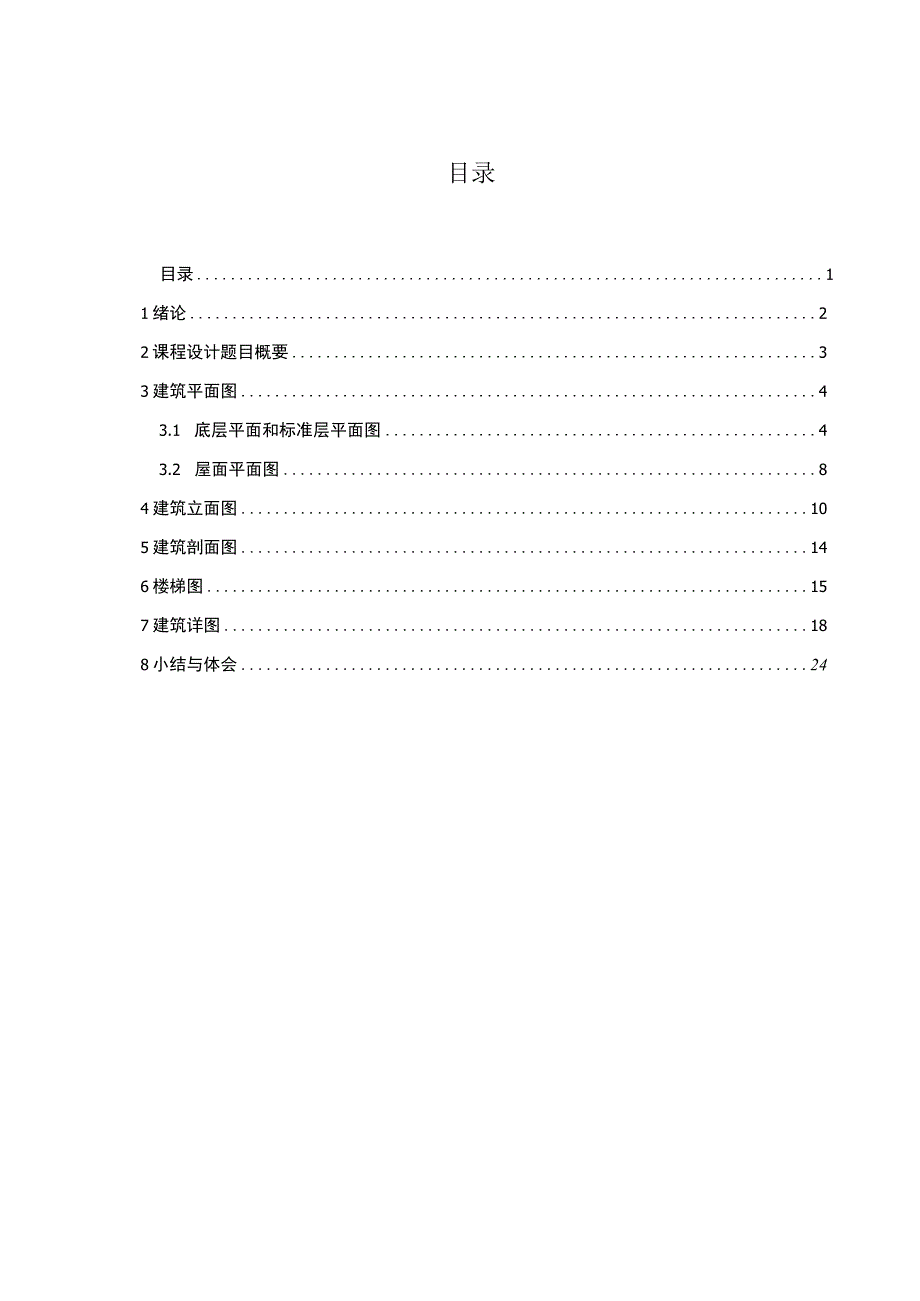

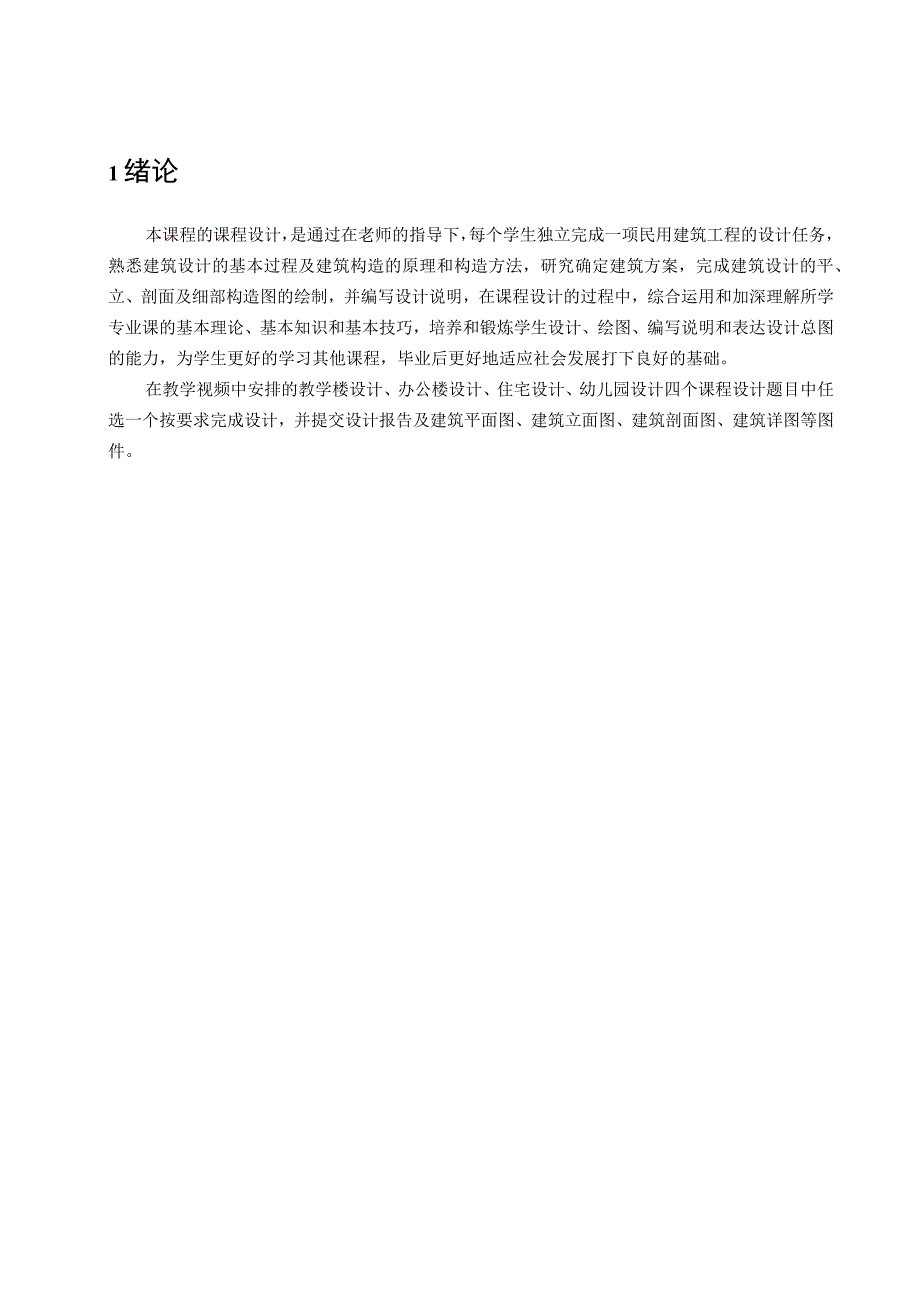

1、课程设计目录目录11绪论22课程设计题目概要33建筑平面图43.1 底层平面和标准层平面图43.2 屋面平面图84建筑立面图105建筑剖面图146楼梯图157建筑详图188小结与体会241绪论本课程的课程设计，是通过在老师的指导下，每个学生独立完成一项民用建筑工程的设计任务，熟悉建筑设计的基本过程及建筑构造的原理和构造方法，研究确定建筑方案，完成建筑设计的平、立、剖面及细部构造图的绘制，并编写设计说明，在课程设计的过程中，综合运用和加深理解所学专业课的基本理论、基本知识和基本技巧，培养和锻炼学生设计、绘图、编写说明和表达设计总图的能力，为学生更好的学习其他课程，毕业后更好地适应社会发展打下良好
2、的基础。在教学视频中安排的教学楼设计、办公楼设计、住宅设计、幼儿园设计四个课程设计题目中任选一个按要求完成设计，并提交设计报告及建筑平面图、建筑立面图、建筑剖面图、建筑详图等图件。2课程设计概要1 .建筑概况：本设计为二单元六层住宅，该建筑层数为6层，层高为2.8m。采用框架结构。建筑面积2316n?；占地面积380.48nA2 .建筑主要组成有：三室二厅每套起居室1个，阳台2个，卫生间1个，餐厅1个,厨房1个，卧室2个，书房1个。二室二厅每套起居室1个，阳台2个，卫生间1个，餐厅1个，厨房1个，卧室2个。3 .建筑交通组织：每层为一梯两户，每单元底层有1个楼梯入口。4 .主要指标：三室二厅每
3、户建筑面积：96.15m2；每户各主要功能用房的使用面积：起居室含餐厅：34.72m2；卧室一：15.86m2；卧室二：lO.Zlm?；书房：7.69m2；卫生间一：3.28m2；厨房：5.48m2；二室二厅每户建筑面积：86.37m2；每户各主要功能用房的使用面积：起居室（含餐厅）：29.53m2；卧室一：15.98m2；卧室二:12.10m2；卫生间一：5.09m2；厨房：4.35m2o3建筑平面图建筑平面图：包括底层平面、标准层平面图、屋顶平面图，比例1：100。3.1 底层平面和标准层平面图底层平面、标准层平面图应标注如下内容3.1.1 外部尺寸：外部尺寸一般分三道标注：最外面的一道是
4、外包尺寸，表示房屋的总长度和总宽度；中间一道尺寸表示定位轴线间的距离；最里面一道尺寸，表示门窗洞口门或窗间墙墙端等细部尺寸。底层平面图还应标注室外台阶、散水、明沟等尺寸。3.1.2 内部尺寸：包括房间内门窗洞、墙厚、门窗墙垛的大小位置及墙、柱与轴线的平面位置尺寸关系等。3.1.3 纵横定位轴线编号及门窗编号：门窗在平面图中，只能反映出它们的位置数量和洞口宽度尺寸，每个工程的门窗规格型号数量都应有门窗表说明，门代号用M表示，窗代号用C表示，并加注编号以便区分。3.1.4 标注房屋各组成部分的标高情况：如室内外地面楼面楼梯平台面室外台阶面阳台面等处都应当分别注明标高。对于楼地面有坡度时，通常用箭头
5、加注坡度符号表明。3.1.5 从平面图中可以看出楼梯的位置楼梯间的尺寸，起步方向楼梯段宽度平台宽度栏杆位置踏步级数楼梯走向等内容。3.1.6 在底层平面图中，常将建筑剖面图的剖切位置用剖切符号表达出。3.1.7 建筑平面图的下方标注图名及比例，底层平面图应附有指北针表明建筑的朝向。3.1.8 建筑平面中应表示出各种设备的位置尺寸规格型号等，它与专业设备施工图相配合供施工等用，有的局部详细构造做法用详图索引符号表示。1%斗|8三片ee!l99.ei姜芸)逊eKWfJ.8IH8l三I18-Is-M|胃.否国聚矍。二L三三*眼长2513.2 屋面平面图屋顶平面图上需要画的内容有：屋面排水示意：排水分
6、区和排水方向、排水坡度、屋面坡度。天沟、落水管位置、出屋面部分如排气道、屋顶造型等尺寸标注；屋面天窗尺寸及位置标注等。电梯机房、楼梯间、水箱、天窗的位置泛水、女儿墙、檐口等细部构造本屋面为不可上人屋面。课程话rU.QU-U.U.QU.oLa.529*G舄rOgLWM8?:二Si.二例861三HHHHHlM850。L二三la科2e面图1:100t面图Q5建筑剖面图建筑剖面设计比例1：100o建筑剖面用横剖面图和楼梯剖面图来表示房屋内部的结构形式分层及高度构造做法等情况。5.1 外部尺寸有三道：第一道是窗（或门）窗间墙窗台室内外高差等尺寸：第二道尺寸是各层的层高：第三道是总高度。承重墙要画定位轴线
7、，并标注定位轴线的间距尺寸。5.2 内部尺寸有两种：地坪楼面楼梯平台等标高：所能剖到的部分的构造尺寸。必需时要注写地面楼面及屋面等的构造层次及做法。5.3 表达清楚房屋内的墙面、顶棚、楼地面的面层，如踢脚线墙裙的装饰和设备的配置情况。5.4 剖面图的图名应与底层平面图上剖切符号的编号一致：和平面图相配合，也可以看清房屋的人口、屋顶天棚、楼地面、墙、柱、池、坑、楼梯、门窗各部分的位置组成构成用料等情况。-2.1902D,990亡G三SE厅43002050O1-1剖面图1：wo:Illl3F5.6005F11.2003F5.600S836F14.0008OJS1F知.0005F11.2001F0.
8、0002F2.8004F8.4002F2.80016,8006FMoOOSOJCUOJ4F8.400-SZfm16.800z180Q103002三三M1.7D9-i,蔻舄OJa甚局CU舄CU曾OJS耳OJ二-o烹年厅7Srl得AJ箔篇OJ局舄S?,：II1-1例1:100*.AIIS1Il戟BJB用号rMJS-1006楼梯图楼梯详图应尽可能将楼梯平面图、剖面图及踏步、栏杆等详图画在同一张图纸内，平、剖面图比例要一致，详图比例要大些。6.1 楼梯平面图：要画出首层、标准层（中间层）、顶层等平面图。表明楼梯间在建筑中的平面位置及有关定位轴线的布置；表明楼梯间、楼梯段、楼梯井和休息平面形式、尺寸、踏
9、步的宽度和踏步数，表明楼梯走向；各层楼地面的休息平台面的标高；在底层楼梯平面图中注出楼梯垂直剖面图的剖切位置及剖视方向等。6.2 楼梯剖面图：尺寸标注：总高尺寸：从室外地坪到女儿墙顶面或挑檐口的上表面。层高尺寸：室外地坪到底层地面，底层地面到上一层楼面，楼面到屋顶。门窗洞口的高度和窗台高，梁高。梯段长（步数X步宽）平台宽梯段高（步数X步高）标高：楼地面平台面室外地坪檐口上表面女儿墙压顶上表面雨蓬底面等。6.3 楼梯节点详图：包括踏步和栏杆的大样图，应表明其尺寸、用料、连接构造等。6.4 本工程中采用双跑楼梯：6.4.1 本住宅的楼梯，层高280Omm,确定步数18步6.4.2 踏步高度15.6
10、mm,踏步宽度b取280mm。6.4.3 楼梯段水平投影长度2240mm6.4.4 取梯井宽度为100mm,则楼梯的宽度115Omm6.4.5 中间休息平台的宽度为1260mm,楼梯平台宽度1300mm7建筑详图建筑详图：7.1 表示局部构造的详图，如楼梯详图、外墙身详图、门窗详图、其它构造节点等。7.2 表示房屋设备的详图，如厨房厕所浴室以及壁柜挂衣柜鞋柜碗柜灶台洗涤盆污水池垃圾道信报箱阳台晒衣架等详图。7.3 外檐详图实际上是建筑剖面图的局部放大图，用较大的比例（如1：20）画出。详图的线型要求与剖面图一样。在详图中，对屋面、楼面和地面的构造，应采用多层构造说明方法表示。7.4 在勒脚部分
11、，表示出房屋外墙的防潮、散水（防水和排水）的做法。7.5 在楼板与墙身连接部分，应表明各层楼板（或梁）的搁置方向与墙身的关系。7.6 在檐口部分，表示出屋顶的女儿墙、挑檐、屋顶承重、保温、防水及排水的构造。此外，表示出窗台、过梁（或圈梁）的构造情况。一般应注出各部位的标高、高度方向和墙身细部的大小尺寸。图中标高注写有两个或几个数字时，有括号的数字表示相邻上一层的标高。同时注意用图例和文字说明表达墙身内外表面装修的截面形式，厚度及所用的材料等。:二一二,.ff-1r208小结与体会本次课程设计，加深了我对建筑构造的认识和知识的运用，帮助我掌握了做设计应有的环节与步骤，也使我懂得了结合理论知识分析解决问题的方法。锻炼了我对CAD、天正等制图软件的使用能力。参考书籍1 .房屋建筑学(教材)2 .建筑构造3 .民用建筑防火规范及设计规范4 .建筑制图标准(GBJlO4-87)5 .建筑设计标准图集6 .教学建筑设计规范(JBJ67-89)7 .民用建筑设计通则(JBJ37-87)8 .建筑设计资料集(2-3)
