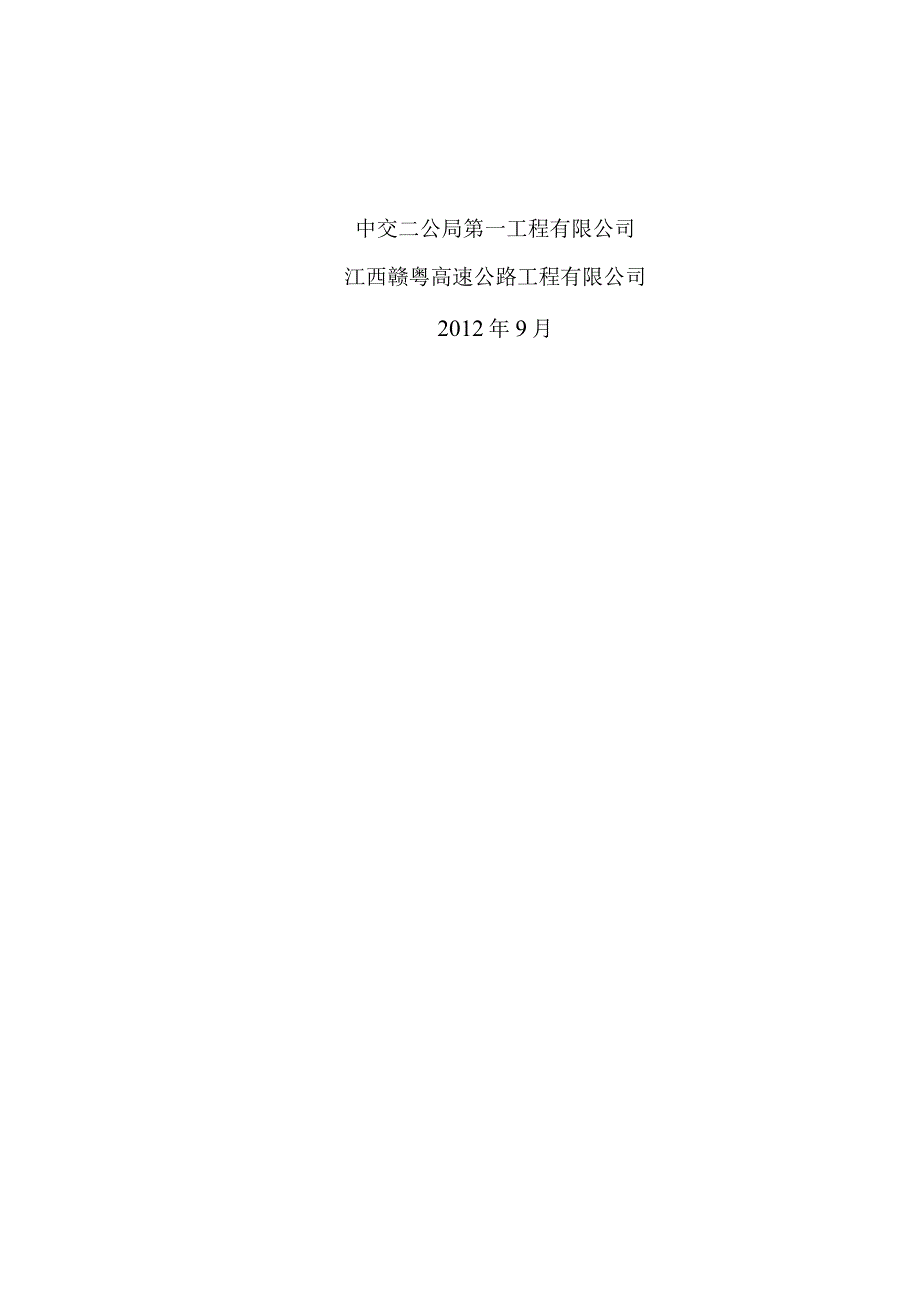

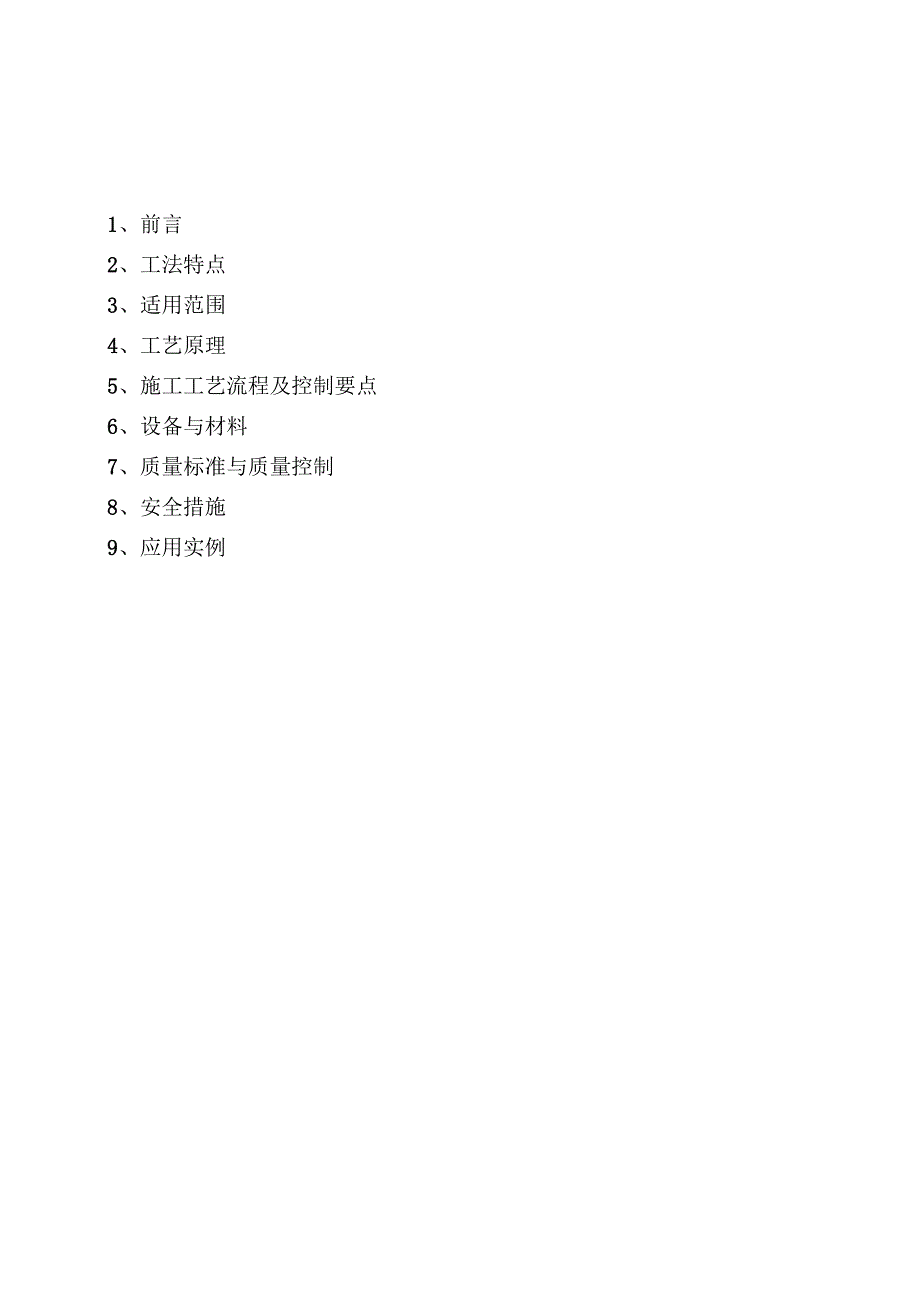

1、高墩（塔）液压爬模施工工法中交二公局第一工程有限公司江西赣粤高速公路工程有限公司2012年9月1、前言2、工法特点3、适用范围4、工艺原理5、施工工艺流程及控制要点6、设备与材料7、质量标准与质量控制8、安全措施9、应用实例高墩（塔）液压爬模施工工法第一完成单位：中交二公局第一工程有限公司第二完成单位：江西赣粤高速公路工程有限公司主要完成人：张钊陈干谢前光1、前言随着交通科技、材料科学的发展，桥梁跨径越来越大，墩（塔）越来越高。如何更快、更安全保证高耸构造物现浇钢筋混凝土施工成为当下研究的重点。爬模施工正是在此背景下研究改进的施工工艺，它是依附在建筑结构上，随着结构施工而逐层上升的一种模板体系
2、，综合了滑模、翻模施工的优点，具备工作平台大，操作简单，施工安全等优点。液压自动爬升模板系统是在爬模模板系统基础上发展出来的一种模板体系，它能够不依靠塔吊等吊具，具备自动爬升的能力。本工法通过高墩（塔）施工实践从液压自动爬模系统选择、安装、爬升原理、施工工艺、控制要点等进行了总结，为今后类似高耸建筑施工提供借鉴。2、工法特点液压爬升模板施工是一种技术先进的施工工艺，它综合了大模板和滑升模板的优点，其主要特点是：1）吸收了支模工艺的诸多优点，按常规方法浇筑混凝土，劳动组织和施工操作简便，混凝土表面质量易于保证。当新浇筑的混凝土脱模后，以油缸或千斤顶为动力，以导轨或支承杆为爬升轨道，模板可自行向上
3、爬升；2）可以从基础节段或任意层开始组装和使用爬升模板；3）无需塔吊反复装拆模板，能够自动爬升；4）钢筋可以提前绑扎，也可随升随绑，操作方便安全；5）施工操作平台大，并进行全封闭，安全可靠。6）模板体系采用木模板，重量轻，安装改制方便，能够适应变截面墩（塔）施工。7）液压爬模在工程质量、安全生产、施工进度、降低成本，提高工效和经济效益等方面均有良好的效果。3、适用范围适用于斜拉桥、悬索桥等钢筋混凝土桥塔以及类似高耸结构浇筑施工。4、工艺原理液压自动爬模系统的动力来源是本身自带的液压顶升系统，液压顶升系统包括液压油缸和上、下换向盒，换向盒可控制提升导轨或提升架体，通过液压系统可使模板架体与导轨间
4、形成互爬，从而使液压液压自动爬模系统稳步向上爬升，液压液压自动爬模系统在施工过程中无需其它起重设备，操作方便，爬升速度快，安全系数高。4. 1爬升原理：爬模系统的顶升运动通过液压油缸对导轨和爬架交替顶升来实现。碎达到一定强度（IOMPa）,以混凝土结构物做为爬模系统重力的承载体，利用自身的液压顶升系统和上下两个换向盒分别提升导轨和支架，实现架体与导轨的互爬。5. 2爬升工艺流程：混凝土浇筑完后一拆模后移一安装附墙装置一提升导轨一爬升架体一绑扎钢筋f模板清理刷脱模剂f埋件固定模板上f合模f浇筑混凝土。p_I=i,11慢升体.机第图47液压爬模施工流程图5、施工工艺流程及控制要点5.1液压爬模体系
5、组成液压爬模体系包括模板系统、埋件系统、支架系统、液压爬升系统。图57液压爬模总体构造图5.1.1模板系统由于是高空作业，一般采用轻质高强的模板体系，因此可首选木梁胶合板模板体系，该体系采用胶合板、木工字梁与双槽钢背楞相结合。其组装示意图如下：Il5.1.2埋件系统埋件系统主要由埋件板、高强螺杆、受力螺栓力螺栓、垫圈和爬锥可周转使用。埋件系统埋件板受力蛭栓爬椎yjK朱梁连接爪、垫圈和爬锥组成，其中受/高强螺栓埋件总成5.L3支架系统支架系统主要由三角架总成、后移部分、吊平台、埋件承重装置和导轨组成。5. 1.4液压爬升系统液压爬模板体系的爬升系统主要包括：埋件支座系统、导轨部分、液压系统组成。
6、图5-2液压爬模埋件支座图液压爬升系统主要由动力单元、液压油缸、配电柜等组成。上、下换向盒，是爬架和导轨之间进行力传递的重要部件,改变换向盒的方向，可以实现提升爬架或导轨的功能转换（如下图）。图5-3液压爬模轨道及液压油缸5. 3液压爬模体系安装5. 3.1模板拼装模板在拼装平台上拼装，按照先背楞后面板的顺序依次进行安装。6. 3.2架体安装(1)架体组装a.承重三脚架组装组装承重三脚架，如下图：b.后移装置组装后移装置组装见下图:后移装置图5-5后移装置组装示意图图5-6后移桁架组装示意图（2）安装流程a.安装承重三脚架将承重插销插在埋装组装好的承重三脚架挂到附墙挂座上，如下图所示:件挂座上
7、，吊承重三脚架就位，然后将安装插销插好。调整承重三脚架的垂直度，之后用钢管与承重三脚架立杆连接，使其处于稳定状态。图5-7安装承重三脚架b.安装主平台梁主平台梁为槽钢，它与承重三脚架通过销子连接，如下图:C.安装后移装置及主平台板安装后移装置时，需保证后移装置轴向与墙面垂直，后移装置与主平台梁通过专用连接件连接，后移装置安装完后，安装护拦钢管，如下图所示。主平台板采用50Innl厚木板。048钢管图5-9安装后移装置d.安装后移桁架及围护钢管先安装后移桁架，随后安装围护钢管，如图:图5T0安装后移桁架及维护钢管e.铺设后移桁架平台板平台梁为槽钢，平台板采用50rn厚木板。f.安装液压控制平台吊
8、架液压控制平台吊架安装如下图，吊杆与主平台梁连接。图571安装液压控制平台吊架g.安装液压控制平台护拦及铺设液压控制平台板h.安装液压油路液压件安装见下图，液压油路安装完成后，需要进行调试，调试由专人指导进行。图572安装液压油路i.安装导轨及首次爬升导轨安装如下图所示，先将导轨插入与承重三脚架连接的挂座间，导轨下降到一定的高度后，安装上一层挂座，通过液压系统回顶导轨，使导轨挂在上层挂座上，安装完后，进行首次爬模爬升。吊HnN 泰时核K-图57 3安装导轨及首次爬升j.安装吊平台吊架（与液压控制平台吊架相同）k.安装平台护拦及铺设吊平台板（与安装液压控制平台护拦及铺设液压控制平台板相同，但下面
9、需设防坠安全网。5.3.3埋件系统安装1、埋件安装图574预埋件预埋件埋设正确与否，对整个爬模安装至关重要。在爬锥与高强螺杆连接处，应涂抹黄油；在爬锥表面处均匀涂抹黄油，便于埋件拆除。预埋件固定在模板上，而不是固定在钢筋上，这有利于确保埋件的埋设位置，如下图所示：通过安装螺栓，将埋件固定在模板上，待墙体混凝土浇筑完后，取出安装螺栓，埋件仍留在墙体内。图575预埋件安装示意图一预埋件埋设时，为避免与墙体钢筋发生冲突，在绑扎墙体钢筋时，就应考虑钢筋要避开预埋件位置，如果立筋与埋件位置有冲突，需在绑筋时，调整立筋位置，也可在预埋件位置断筋，并采取相应加固措施。图576预埋件安装示意图二2、安装埋件挂
10、座混凝土浇筑完并达到IOMPa后，安装埋件座及埋件挂座，如下图图577预埋件挂座安装示意图5.3.4内平台安装内模架体与外模架体相同，架体及平台拼装顺序一致。5.3.5混凝土浇筑1、钢筋绑扎根据结构施工进度，插入钢筋绑扎施工。2、合模校正a.合模前将模板清理干净，刷好脱模剂，装好埋件系统。b测量模板拉杆孔的位置，是否与钢筋冲突。c将模板移位，贴近混凝土的表面。d.先将模板边缘用仪器或线坠校正模板的垂直度，确保垂直度与角度达到设计要求。e插好后齿轮销，穿好套管、拉杆，拧紧每根对拉螺杆。f.复查模板垂直，达到设计要求后紧固每根斜支撑。3、浇筑混凝土注意套管不宜过长，伸出模板背面20mm为宜。5.3
11、.6爬模流程混凝土浇筑完后一拆模后移一安装附装置一提升导轨一爬升架体一绑扎钢筋f模板清理刷脱模剂一埋件固定模板上一合模一浇筑混凝土a预埋件安装，将爬锥用承载螺栓固定在模板上，爬锥孔内抹黄油后拧紧高强螺杆，保证混凝土不能流进爬锥螺纹内。埋件板拧在高强螺杆的另一端。锥面向模板，和爬锥成反方向。b.埋件如和钢筋有冲突时，将钢筋适当移位处理后进行合模。c提升导轨，请将上下换向盒内的换向装置调整为同时向上。换向装置上端顶住导轨。出升架体时上下换向盒同时调整为向下，下端顶住导轨（爬升或提导轨液压控制台有专人操作，每根架子设专人看管是否同步，发现不同步，可调液压阀门控制）。e.导轨提升就位后拆除下层的附墙装
12、置及爬锥，周转使用。注：附墙装置及爬锥共3套，2套压在导轨下，1套周转。爬升流程为示意图，架体结构不一定与设计相同。详细操作步骤施工图后附。第一步安装模板完成浇筑混凝土施工人员在平台绑扎钢筋第四步合模完成浇筑混凝土第二步拆模、后移模板插导轨爬升第五步浇筑完成拆模第三步爬升到位安装吊平台开始合模第六步进入标准爬升阶段又一次浇筑混凝土提升导轨、爬升架体5.3.7测量控制及纠偏根据投测的点位控制爬模上口的位置,模板下口紧贴下一步墙体混凝土侧面。上层爬模根据下层墙体混凝土垂直度偏差方向进行反方向调整，达到纠偏效果和目的，使墙体混凝土垂直度控制在规范允许范围内。5.3.8爬模拆除介1 -一书H图5-16
13、液压爬模拆除流程图a、先将模板拆除并吊下。b、拆除主平台以上的模板桁架系统，吊下。C、抽出导轨吊下。d、拆除液压装置及配电装置并吊出。e、操作人员位于吊平台上将下层附墙装置及爬锥拆除。f、用吊升设备吊下主梁三脚架和吊平台，卸下附墙装置及爬锥，并修补好爬锥洞。5.4控制要点5.4.1架体组装1、架体运至现场后，组织专门组装班组，并由技术和安全部门进行施工技术、安全交底；2、按照图纸的设计顺序即设计要求进行爬架的组拼。3、安装过程由专人负责，必须经工程、质检和安全部门验收合格后才能正式使用；4、组装完成后，铺置底笼，外周边兜底封闭布设安全网。5.4.2导轨的爬升1、爬模承载体受力处混凝土的强度大于
14、IOMPa;上部爬升悬挂件安装完成;清洁爬升导轨，导轨表面涂上润滑油；液压油缸上、下顶升装置方向一致向上;2、经确认爬升条件具备后，打开液压油缸的进油阀门，启动液压控制柜，拆除导轨顶部插销，开始导轨的爬升；3、当导轨顶升到位后，按从右到左插上爬升导轨顶部插销，以确保锁定装置到位。下降导轨顶部插销与悬挂件完全接触；4、导轨爬升完成后，关闭油缸进油阀门，关闭控制柜，切断电源。5.4.3爬架架体及模板爬升1、清理爬架上的荷载；改变液压油缸上下顶升弹簧装置状态，使其一致向下；解除塔柱与爬架的连接件；完成前节段混凝土螺栓孔的修补；2、经确认爬架爬升条件具备后，打开液压油缸的进由阀门，启动液压控制柜，拔去安全插销，开始爬架爬升；3、当爬架爬升两个行程后，拔除悬挂插销；4、当爬架顶升到位后，应及时插上悬挂插销及安全插销。关闭油缸
