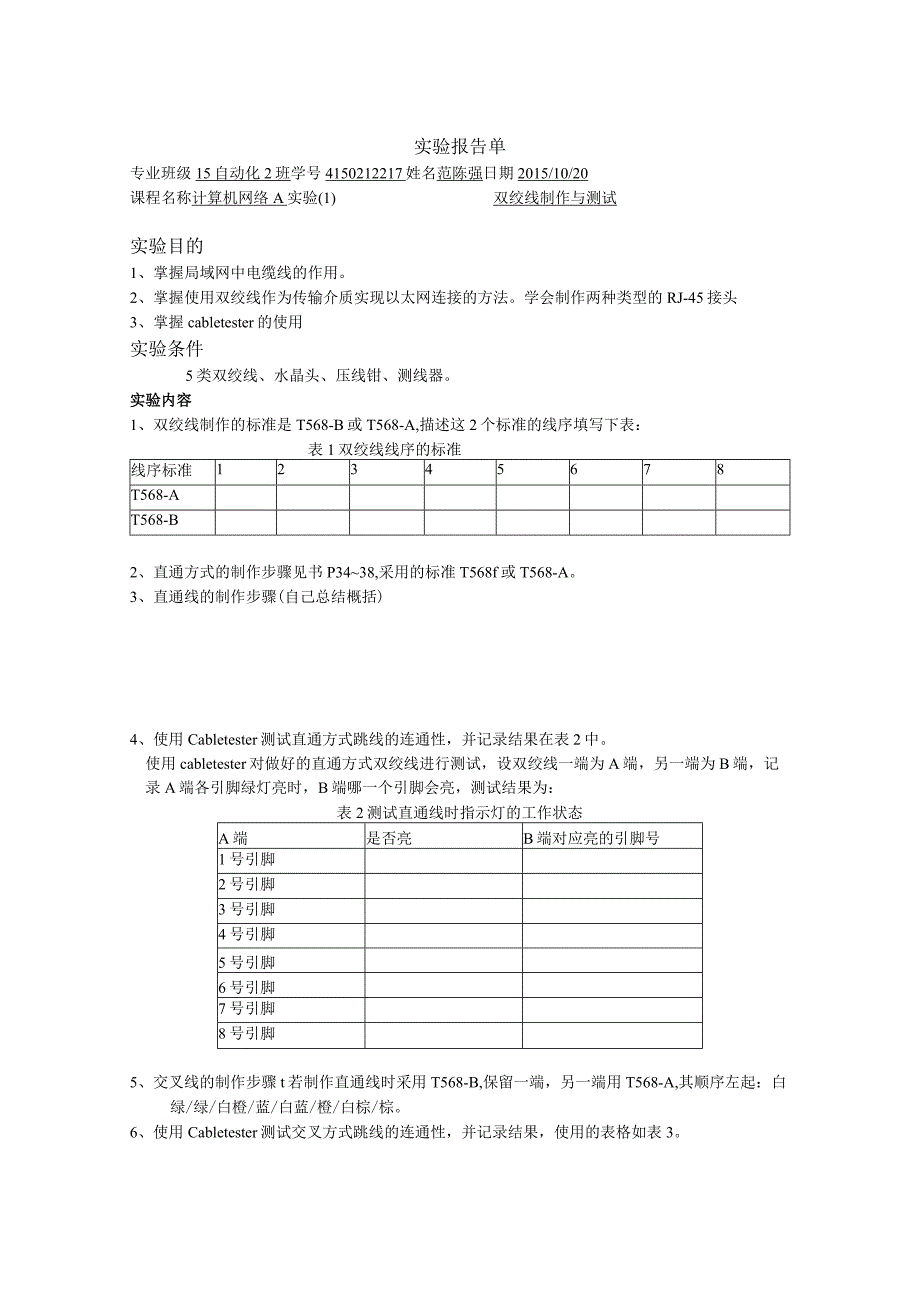

1、实验报告单专业班级15自动化2班学号4150212217姓名范陈强日期2015/10/20课程名称计算机网络A实验(1)双绞线制作与测试实验目的1、掌握局域网中电缆线的作用。2、掌握使用双绞线作为传输介质实现以太网连接的方法。学会制作两种类型的RJ-45接头3、掌握cabletester的使用实验条件5类双绞线、水晶头、压线钳、测线器。实验内容1、双绞线制作的标准是T568-B或T568-A,描述这2个标准的线序填写下表：表1双绞线线序的标准线序标准12345678T568-AT568-B2、直通方式的制作步骤见书P3438,采用的标准T568f或T568-A。3、直通线的制作步骤(自己总结概
2、括)4、使用Cabletester测试直通方式跳线的连通性，并记录结果在表2中。使用cabletester对做好的直通方式双绞线进行测试，设双绞线一端为A端，另一端为B端，记录A端各引脚绿灯亮时，B端哪一个引脚会亮，测试结果为：表2测试直通线时指示灯的工作状态A端是否亮B端对应亮的引脚号1号引脚2号引脚3号引脚4号引脚5号引脚6号引脚7号引脚8号引脚5、交叉线的制作步骤t若制作直通线时采用T568-B,保留一端，另一端用T568-A,其顺序左起：白绿/绿/白橙/蓝/白蓝/橙/白棕/棕。6、使用Cabletester测试交叉方式跳线的连通性，并记录结果，使用的表格如表3。表3测试交叉线时指示灯的工作状态A端是否亮B端对应亮的引脚号1号引脚2号引脚3号引脚4号引脚5号引脚6号引脚7号引脚8号引脚7、实验过程是否出现问题，如何解决？8、对本次实验有何建议？进阶练习下列设备之间的连接应使用上面制作哪种双绞线？(1) PC与交换机相连(2) 交换机和交换机相连(3) 交换机和集线器相连(4) PC机与路由器相连(5) 交换机与路由器相连实验体会
