1、PLC基本技能实操实训一PLC认知实训一、实训目的1 .了解PLC软硬件结构及系统组成2 .掌握PLC外围直流控制及负载线路的接法及上位计算机与PLC通信参数的设置二、实训设备序号名称型号与规格数量备注1.可编程控制器实训装置THPFSL-1/212.实训导线3号若干3.SC-09通讯电缆1三菱4.计算机1自备三、PLC外形图给出端口四、控制要求1 .认知三菱FX系列PLC的硬件结构，详细记录其各硬件部件的结构及作用;2 .打开编程软件，编译基本的与、或、非程序段，并下载至PLC中；3 .能正确完成PLC端子与开关、指示灯接线端子之间的连接操作；4 .拨动KO、Kl,指示灯能正确显示；五、功能

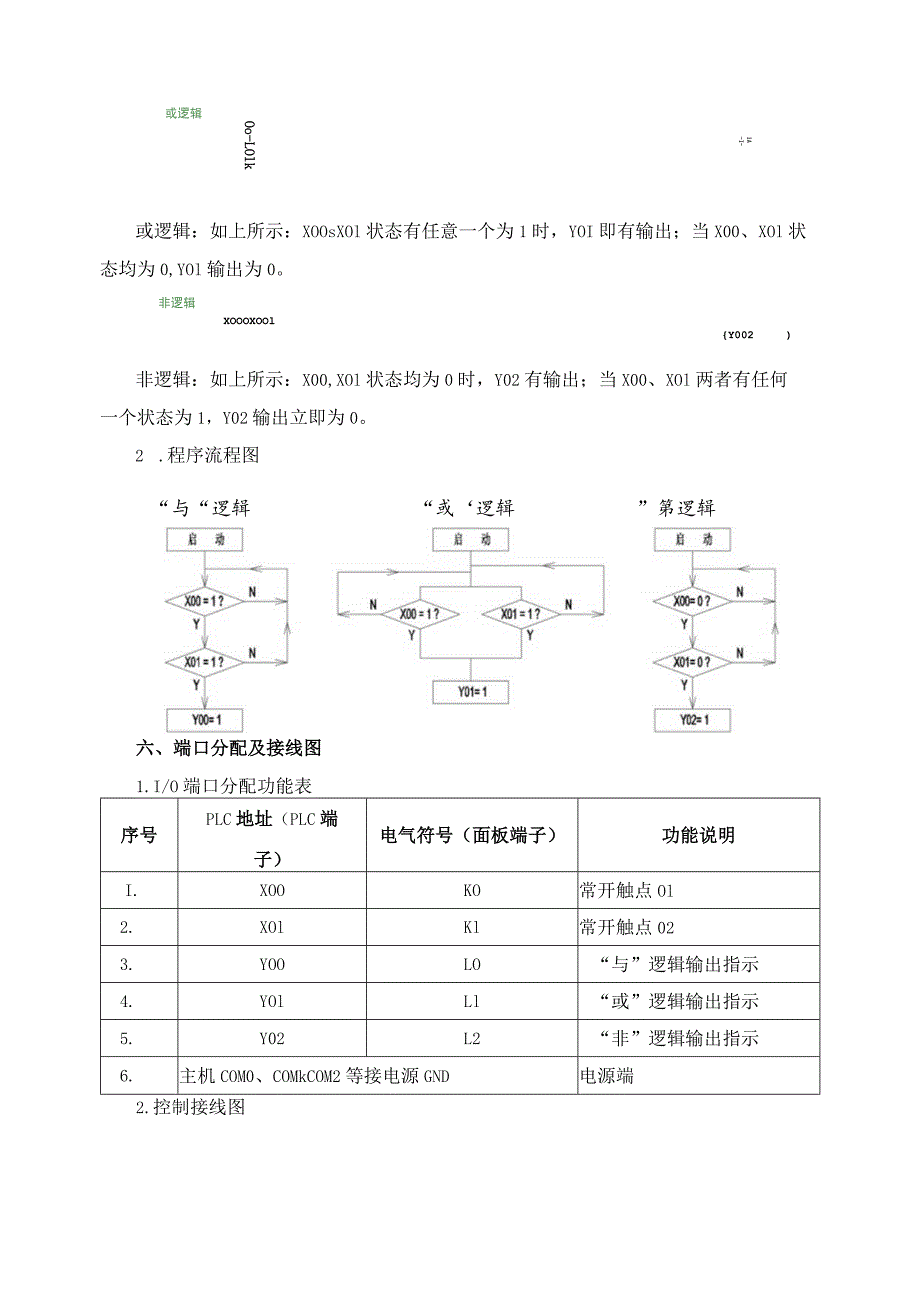

2、指令使用及程序流程图1 .常用位逻辑指令使用与逻辑XOOOXOOl0-II1I(Y000与逻辑：如上所示：X00.XOl状态均为1时，YOO有输出；当X00、XOl两者有任何一个状态为0,Yoo输出立即为0。或逻辑1A-I-Oo-LOlk或逻辑：如上所示：XOOsXOl状态有任意一个为1时，YOI即有输出；当X00、XOl状态均为0,YOl输出为0。非逻辑Y002)XOOOXOOl非逻辑：如上所示：X00,XOl状态均为0时，Y02有输出；当X00、XOl两者有任何一个状态为1，Y02输出立即为0。2 .程序流程图“与“逻辑“或逻辑”第逻辑六、端口分配及接线图1.I/O端口分配功能表序号PLC

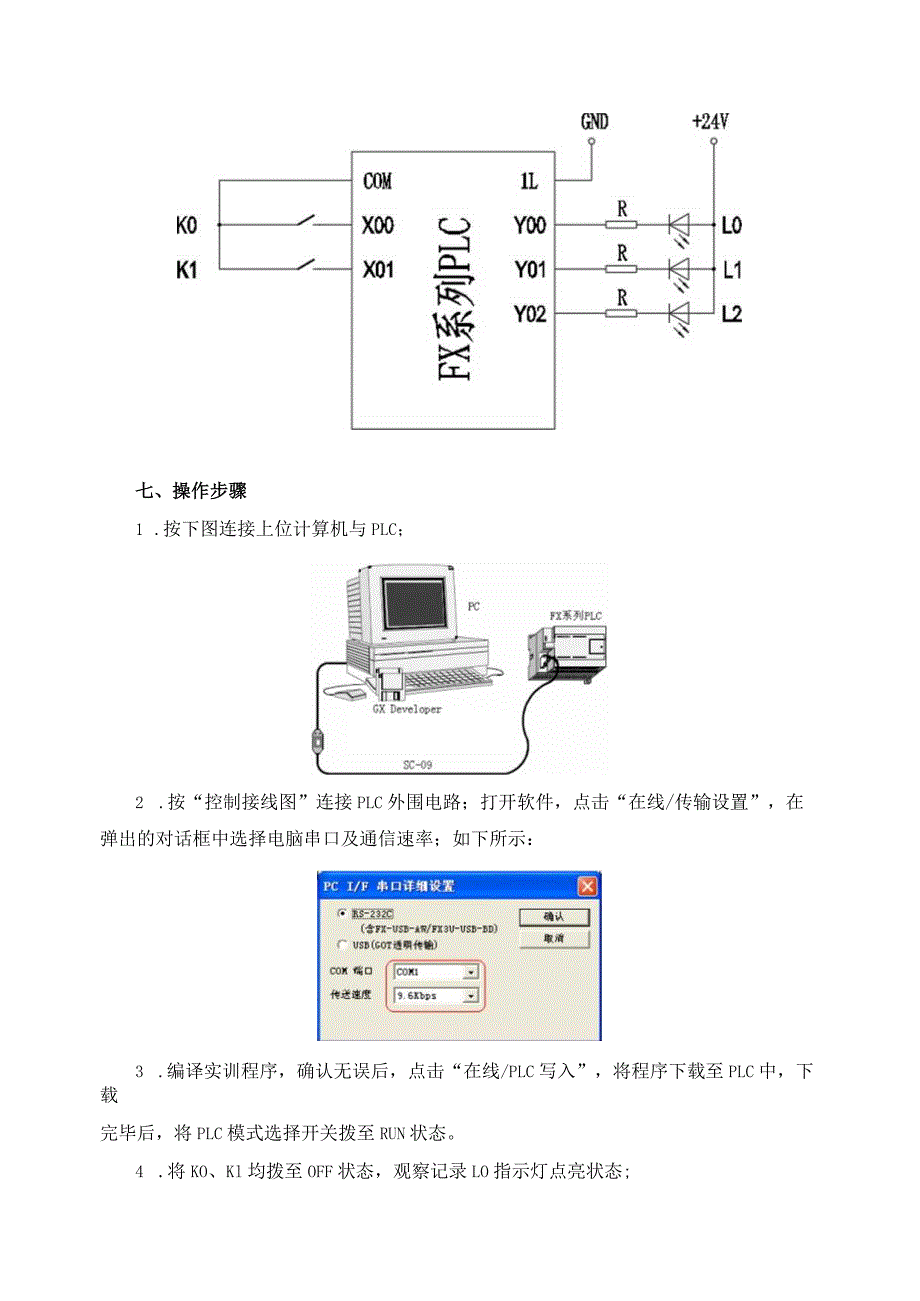

3、地址（PLC端子）电气符号（面板端子）功能说明I.XOOKO常开触点Ol2.XOlKl常开触点023.YOOLO“与”逻辑输出指示4.YOlLl“或”逻辑输出指示5.Y02L2“非”逻辑输出指示6.主机COM0、COMkCOM2等接电源GND电源端2.控制接线图七、操作步骤1 .按下图连接上位计算机与PLC；2 .按“控制接线图”连接PLC外围电路；打开软件，点击“在线/传输设置”，在弹出的对话框中选择电脑串口及通信速率；如下所示：3 .编译实训程序，确认无误后，点击“在线/PLC写入”，将程序下载至PLC中，下载完毕后，将PLC模式选择开关拨至RUN状态。4 .将KO、Kl均拨至OFF状态，观察记录LO指示灯点亮状态;5 .将KO拨至ON状态，将Kl拨至OFF状态，观察记录Ll指示灯点亮状态;6 .将KO、Kl均拨至ON状态，观察记录L2指示灯点亮状态；八、实训总结1 .详细描述FX系列PLC的硬件结构2 .总结出上位计算机与FX系列PLC通信参数的设置方法
