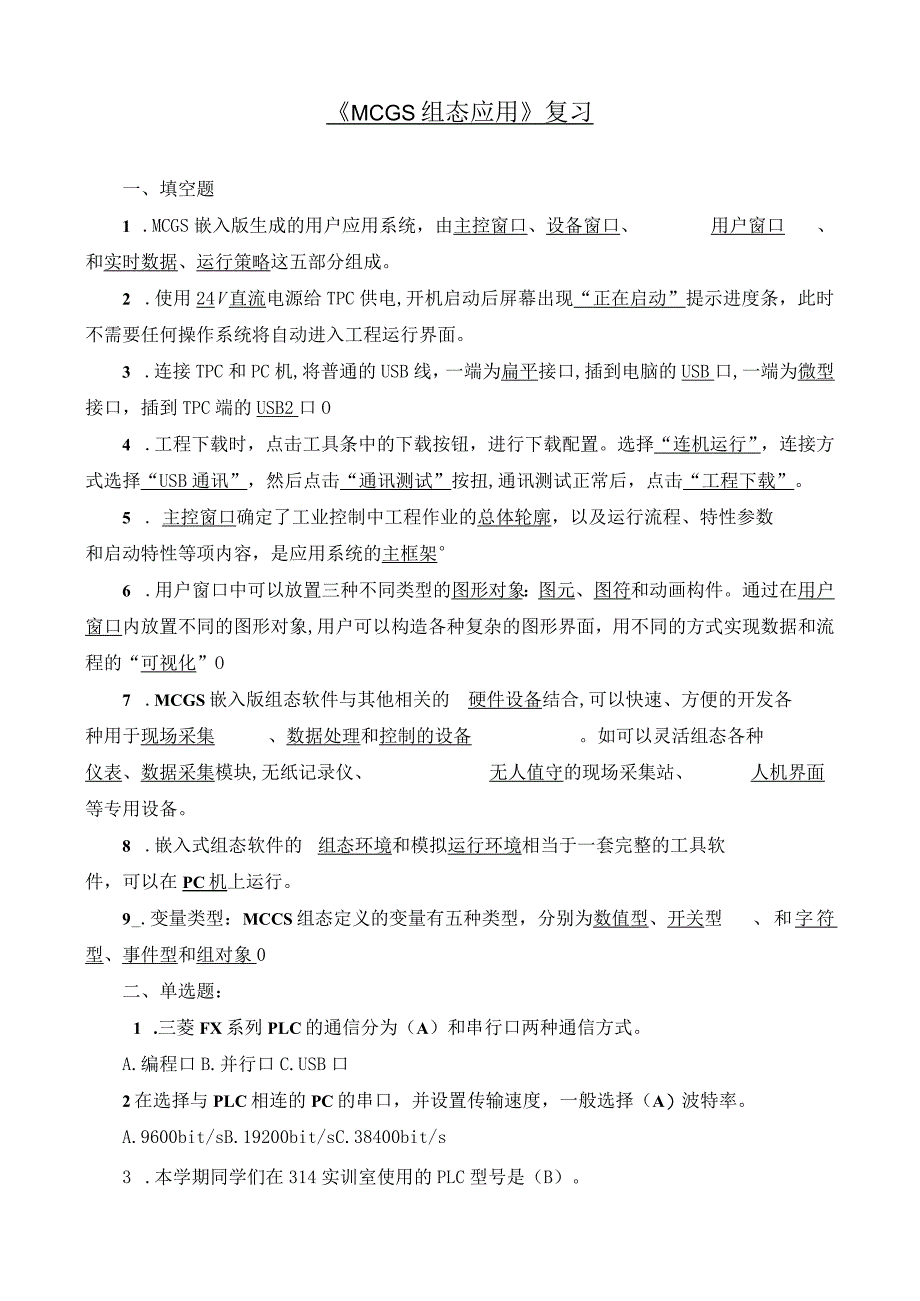

1、MCGS组态应用复习一、填空题1 .MCGS嵌入版生成的用户应用系统，由主控窗口、设备窗口、用户窗口、和实时数据、运行策略这五部分组成。2 .使用24V直流电源给TPC供电,开机启动后屏幕出现“正在启动”提示进度条，此时不需要任何操作系统将自动进入工程运行界面。3 .连接TPC和PC机,将普通的USB线，一端为扁平接口,插到电脑的USB口,一端为微型接口，插到TPC端的USB2口O4 .工程下载时，点击工具条中的下载按钮，进行下载配置。选择“连机运行”，连接方式选择“USB通讯”，然后点击“通讯测试”按扭,通讯测试正常后，点击“工程下载”。5 .主控窗口确定了工业控制中工程作业的总体轮廓，以及
2、运行流程、特性参数和启动特性等项内容，是应用系统的主框架6 .用户窗口中可以放置三种不同类型的图形对象：图元、图符和动画构件。通过在用户窗口内放置不同的图形对象,用户可以构造各种复杂的图形界面，用不同的方式实现数据和流程的“可视化”O7 .MCGS嵌入版组态软件与其他相关的硬件设备结合,可以快速、方便的开发各种用于现场采集、数据处理和控制的设备。如可以灵活组态各种仪表、数据采集模块,无纸记录仪、无人值守的现场采集站、人机界面等专用设备。8 .嵌入式组态软件的组态环境和模拟运行环境相当于一套完整的工具软件，可以在PC机上运行。9 .变量类型：MCCS组态定义的变量有五种类型，分别为数值型、开关型

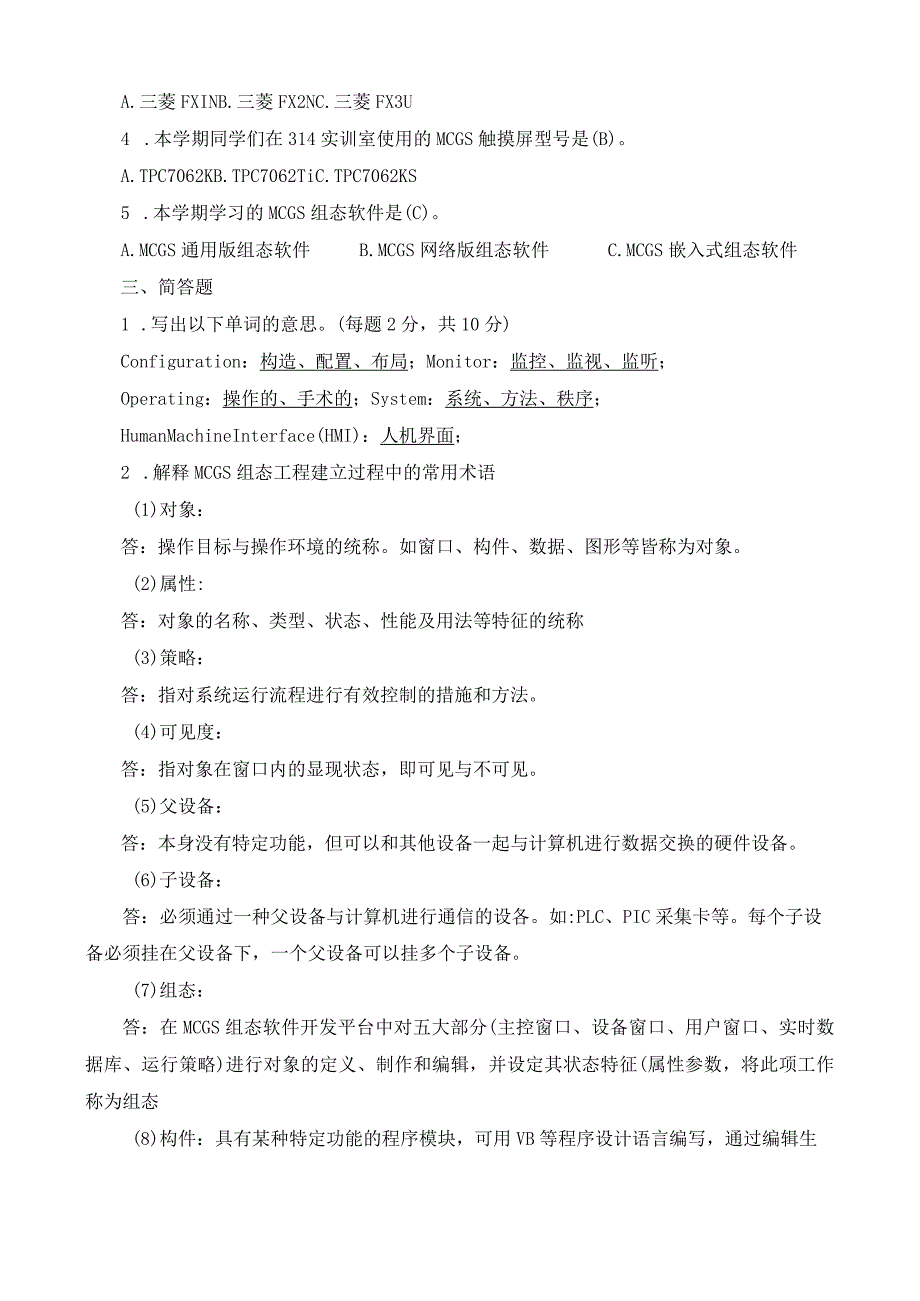

3、、和字符型、事件型和组对象0二、单选题：1 .三菱FX系列PLC的通信分为（A）和串行口两种通信方式。A.编程口B.并行口C.USB口2在选择与PLC相连的PC的串口，并设置传输速度，一般选择（A）波特率。A.9600bit/sB.19200bit/sC.38400bit/s3 .本学期同学们在314实训室使用的PLC型号是（B）。A.三菱FXINB.三菱FX2NC.三菱FX3U4 .本学期同学们在314实训室使用的MCGS触摸屏型号是(B)。A.TPC7062KB.TPC7062TiC.TPC7062KS5 .本学期学习的MCGS组态软件是(C)。A.MCGS通用版组态软件B.MCGS网络版
4、组态软件C.MCGS嵌入式组态软件三、简答题1 .写出以下单词的意思。(每题2分，共10分)Configuration：构造、配置、布局；Monitor：监控、监视、监听；Operating：操作的、手术的；System：系统、方法、秩序；HumanMachineInterface(HMI)：人机界面；2 .解释MCGS组态工程建立过程中的常用术语(1)对象：答：操作目标与操作环境的统称。如窗口、构件、数据、图形等皆称为对象。(2)属性:答：对象的名称、类型、状态、性能及用法等特征的统称(3)策略：答：指对系统运行流程进行有效控制的措施和方法。(4)可见度：答：指对象在窗口内的显现状态，即可见

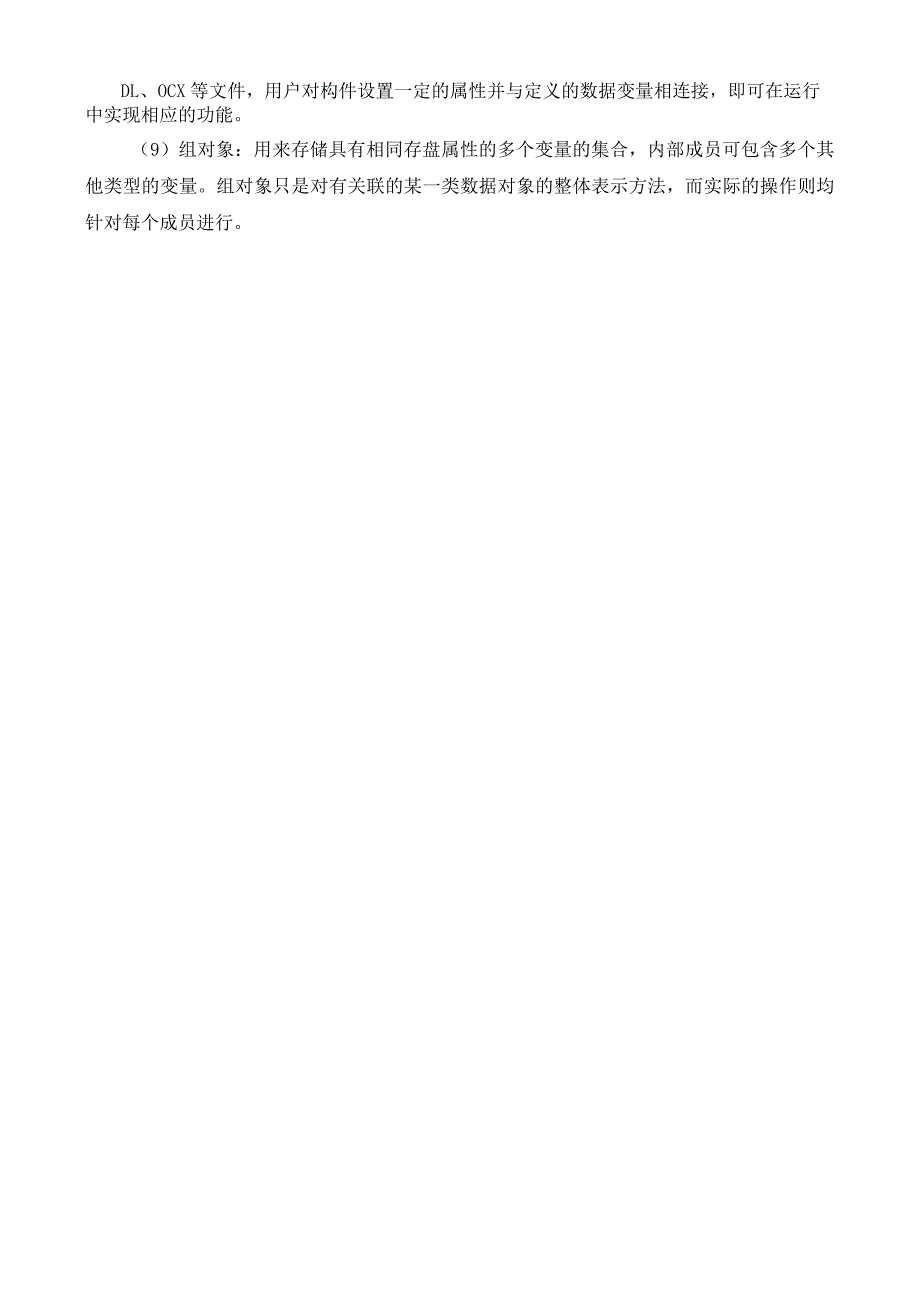

5、与不可见。(5)父设备：答：本身没有特定功能，但可以和其他设备一起与计算机进行数据交换的硬件设备。(6)子设备：答：必须通过一种父设备与计算机进行通信的设各。如:PLC、PIC采集卡等。每个子设备必须挂在父设备下，一个父设备可以挂多个子设备。(7)组态：答：在MCGS组态软件开发平台中对五大部分(主控窗口、设备窗口、用户窗口、实时数据库、运行策略)进行对象的定义、制作和编辑，并设定其状态特征(属性参数，将此项工作称为组态(8)构件：具有某种特定功能的程序模块，可用VB等程序设计语言编写，通过编辑生DL、OCX等文件，用户对构件设置一定的属性并与定义的数据变量相连接，即可在运行中实现相应的功能。（9）组对象：用来存储具有相同存盘属性的多个变量的集合，内部成员可包含多个其他类型的变量。组对象只是对有关联的某一类数据对象的整体表示方法，而实际的操作则均针对每个成员进行。
