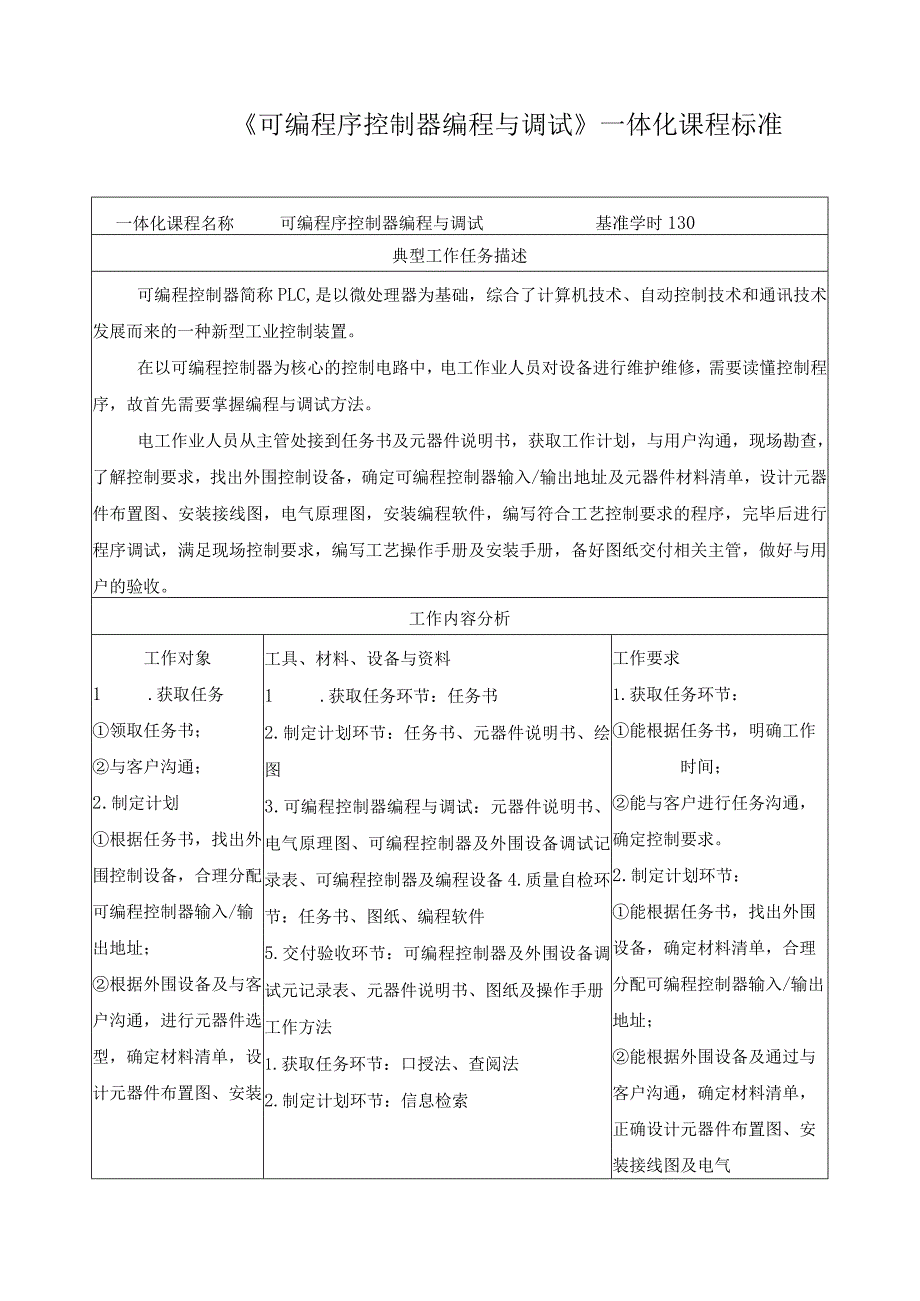

《可编程序控制器编程与调试》一体化课程标准.docx_第1页
第1页 / 共7页

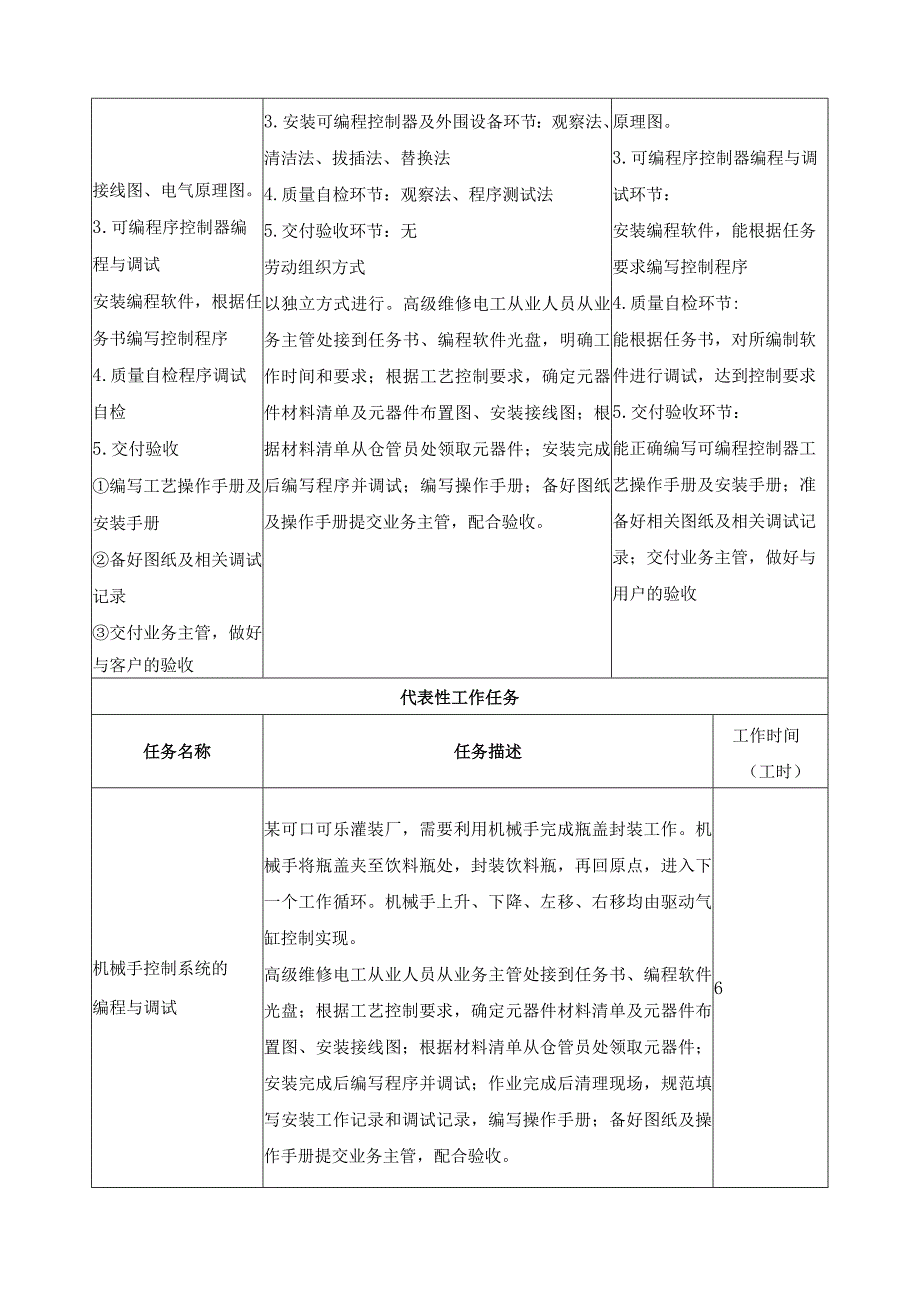

《可编程序控制器编程与调试》一体化课程标准.docx_第2页
第2页 / 共7页

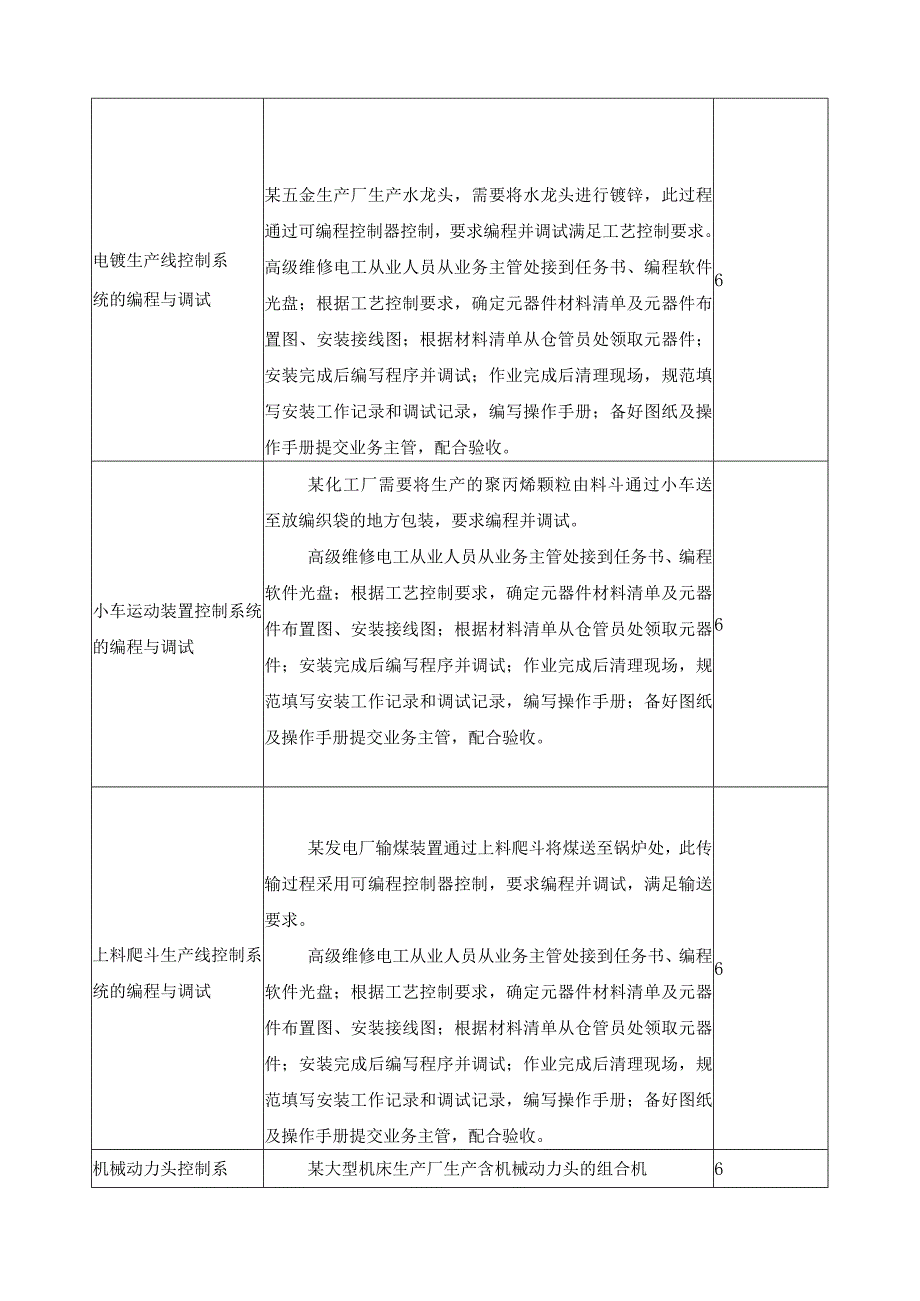

《可编程序控制器编程与调试》一体化课程标准.docx_第3页
第3页 / 共7页
《可编程序控制器编程与调试》一体化课程标准.docx_第4页
第4页 / 共7页
《可编程序控制器编程与调试》一体化课程标准.docx_第5页
第5页 / 共7页
《可编程序控制器编程与调试》一体化课程标准.docx_第6页
第6页 / 共7页
《可编程序控制器编程与调试》一体化课程标准.docx_第7页
第7页 / 共7页
亲,该文档总共7页,全部预览完了,如果喜欢就下载吧!
资源描述

《《可编程序控制器编程与调试》一体化课程标准.docx》由会员分享,可在线阅读,更多相关《《可编程序控制器编程与调试》一体化课程标准.docx(7页珍藏版)》请在第壹文秘上搜索。

1、可编程序控制器编程与调试一体化课程标准一体化课程名称可编程序控制器编程与调试基准学时130典型工作任务描述可编程控制器简称PLC,是以微处理器为基础,综合了计算机技术、自动控制技术和通讯技术发展而来的一种新型工业控制装置。在以可编程控制器为核心的控制电路中,电工作业人员对设备进行维护维修,需要读懂控制程序,故首先需要掌握编程与调试方法。电工作业人员从主管处接到任务书及元器件说明书,获取工作计划,与用户沟通,现场勘查,了解控制要求,找出外围控制设备,确定可编程控制器输入/输出地址及元器件材料清单,设计元器件布置图、安装接线图,电气原理图,安装编程软件,编写符合工艺控制要求的程序,完毕后进行程序调

2、试,满足现场控制要求,编写工艺操作手册及安装手册,备好图纸交付相关主管,做好与用户的验收。工作内容分析工作对象1 .获取任务领取任务书;与客户沟通;2 .制定计划根据任务书,找出外围控制设备,合理分配可编程控制器输入/输出地址;根据外围设备及与客户沟通,进行元器件选型,确定材料清单,设计元器件布置图、安装工具、材料、设备与资料1 .获取任务环节:任务书2 .制定计划环节:任务书、元器件说明书、绘图3 .可编程控制器编程与调试:元器件说明书、电气原理图、可编程控制器及外围设备调试记录表、可编程控制器及编程设备4.质量自检环节:任务书、图纸、编程软件5.交付验收环节:可编程控制器及外围设备调试元记

3、录表、元器件说明书、图纸及操作手册工作方法1.获取任务环节:口授法、查阅法2.制定计划环节:信息检索工作要求1.获取任务环节:能根据任务书,明确工作时间;能与客户进行任务沟通,确定控制要求。2.制定计划环节:能根据任务书,找出外围设备,确定材料清单,合理分配可编程控制器输入/输出地址;能根据外围设备及通过与客户沟通,确定材料清单,正确设计元器件布置图、安装接线图及电气接线图、电气原理图。3 .可编程序控制器编程与调试安装编程软件,根据任务书编写控制程序4 .质量自检程序调试自检5 .交付验收编写工艺操作手册及安装手册备好图纸及相关调试记录交付业务主管,做好与客户的验收3 .安装可编程控制器及外

4、围设备环节:观察法、清洁法、拔插法、替换法4 .质量自检环节:观察法、程序测试法5 .交付验收环节:无劳动组织方式以独立方式进行。高级维修电工从业人员从业务主管处接到任务书、编程软件光盘,明确工作时间和要求;根据工艺控制要求,确定元器件材料清单及元器件布置图、安装接线图;根据材料清单从仓管员处领取元器件;安装完成后编写程序并调试;编写操作手册;备好图纸及操作手册提交业务主管,配合验收。原理图。3 .可编程序控制器编程与调试环节:安装编程软件,能根据任务要求编写控制程序4 .质量自检环节:能根据任务书,对所编制软件进行调试,达到控制要求5 .交付验收环节:能正确编写可编程控制器工艺操作手册及安装

5、手册;准备好相关图纸及相关调试记录;交付业务主管,做好与用户的验收代表性工作任务任务名称任务描述工作时间(工时)机械手控制系统的编程与调试某可口可乐灌装厂,需要利用机械手完成瓶盖封装工作。机械手将瓶盖夹至饮料瓶处,封装饮料瓶,再回原点,进入下一个工作循环。机械手上升、下降、左移、右移均由驱动气缸控制实现。高级维修电工从业人员从业务主管处接到任务书、编程软件光盘;根据工艺控制要求,确定元器件材料清单及元器件布置图、安装接线图;根据材料清单从仓管员处领取元器件;安装完成后编写程序并调试;作业完成后清理现场,规范填写安装工作记录和调试记录,编写操作手册;备好图纸及操作手册提交业务主管,配合验收。6电

6、镀生产线控制系统的编程与调试某五金生产厂生产水龙头,需要将水龙头进行镀锌,此过程通过可编程控制器控制,要求编程并调试满足工艺控制要求。高级维修电工从业人员从业务主管处接到任务书、编程软件光盘;根据工艺控制要求,确定元器件材料清单及元器件布置图、安装接线图;根据材料清单从仓管员处领取元器件;安装完成后编写程序并调试;作业完成后清理现场,规范填写安装工作记录和调试记录,编写操作手册;备好图纸及操作手册提交业务主管,配合验收。6小车运动装置控制系统的编程与调试某化工厂需要将生产的聚丙烯颗粒由料斗通过小车送至放编织袋的地方包装,要求编程并调试。高级维修电工从业人员从业务主管处接到任务书、编程软件光盘;

7、根据工艺控制要求,确定元器件材料清单及元器件布置图、安装接线图;根据材料清单从仓管员处领取元器件;安装完成后编写程序并调试;作业完成后清理现场,规范填写安装工作记录和调试记录,编写操作手册;备好图纸及操作手册提交业务主管,配合验收。6上料爬斗生产线控制系统的编程与调试某发电厂输煤装置通过上料爬斗将煤送至锅炉处,此传输过程采用可编程控制器控制,要求编程并调试,满足输送要求。高级维修电工从业人员从业务主管处接到任务书、编程软件光盘;根据工艺控制要求,确定元器件材料清单及元器件布置图、安装接线图;根据材料清单从仓管员处领取元器件;安装完成后编写程序并调试;作业完成后清理现场,规范填写安装工作记录和调

8、试记录,编写操作手册;备好图纸及操作手册提交业务主管,配合验收。6机械动力头控制系某大型机床生产厂生产含机械动力头的组合机6统的编程与调试床,能完成对中等尺寸的工件多轴或单轴的钻、扩、较、键等。组合机床通过可编程控制器进行控制,现通过编程完成钻孔功能。高级维修电工从业人员从业务主管处接到任务书、编程软件光盘;根据工艺控制要求,确定元器件材料清单及元器件布置图、安装接线图;根据材料清单从仓管员处领取元器件;安装完成后编写程序并调试;作业完成后清理现场,规范填写安装工作记录和调试记录,编写操作手册;备好图纸及操作手册提交业务主管,配合验收。两种液体混合控制系统的编程与调试某食品厂生产食用油,其中一

9、种花生调和油配方为:花生油45%,精炼米糠油55%,维生素0.1%,要求通过可编程控制器控制完成混合过程。高级维修电工从业人员从业务主管处接到任务书、编程软件光盘;根据工艺控制要求,确定元器件材料清单及元器件布置图、安装接线图;根据材料清单从仓管员处领取元器件;安装完成后编写程序并调试;作业完成后清理现场,规范填写安装工作记录和调试记录,编写操作手册;备好图纸及操作手册提交业务主管,配合验收。6交通信号灯控制系统的编程与调试某十字路口交通信号灯通过可编程控制器完成东西南北指示灯控制。高级维修电工从业人员从业务主管处接到任务书、编程软件光盘;根据工艺控制要求,确定元器件材料清单及元器件布置图、安

10、装接线图;根据材料清单从仓管员处领取元器件;安装完成后编写程序并调试;作业完成后清理现场,规范填写安装工作记录和调试记录,编写操作手册;备好图纸及操作手册提交业务主管,配合验收。6课程目标学习完本课程后,学生应当能够胜任设计电气图纸,编写材料清单,掌握可编程序控制器安装、编程与调试,正确使用电工工具及仪器仪表,严格遵守电工作业规范和“6S”管理规定。包括:1 .能根据任务书、工作计划,安排工作任务2 .能与客户进行任务沟通3 .能根据任务书,合理分配可编程控制器输入/输出地址,并确定材料清单,能正确设计元器件布置图,绘制安装接线图4 .能根据任务领取并审核相关线材和元器件,正确准备所需工具,根

11、据任务安装元器件并接线,并会安装编程软件,能根据任务要求编写控制程序5 .能根据任务书,对所编制软件进行调试,达到任务所需控制要求6 .能编写可编程控制器工艺操作手册及安装手册;7 .能准备相关图纸及相关调试记录,并将项目交付业务主管,做好与用户的验收学习内容本课程的主要学习内容包括:1 .技术资料查阅能力2 .沟通能力3 .硬件设计低压电器及传感器认知、气动/液压控制、电机控制、图纸设计标准、CPM2A地址分配。4 .可编程控制器安装及程序编写可编程控制器接线、CX-P编程软件、编程指令、编程方法5 .编程调试方法通过观察法、替换法、软件测试法诊断与排除常见故障6 .操作手册及安装手册编写7

12、 .职业素质的养成待客礼仪、沟通技巧、职业操守(诚实守信、守时等)。参考性学习任务序号名称学时1机械手控制系统的编程与调试262电镀生产线控制系统的编程与调试263小车运动装置控制系统的编程与调试134上料爬斗生产线控制系统的编程与调试135机械动力头控制系统的编程与调试136两种液体混合控制系统的编程与调试137交通信号灯控制系统的编程与调试26教学实施建议1 .教学组织建议在真实工作情境或模拟工作情境下运用行动导向教学理念实施教学,采取2人/组的分组教学形式,学习和工作过程中注重学生职业素养的培养。2 .教学资源(1)场地与设备建议配置可编程控制实训室(1生/工位),实训室须具备良好的照明

13、和通风条件,分为集中教学区、分组实训区、信息检索区、工具存放区、材料存放区、成果展示区,并配备多媒体教学设备。(2)工具与材料建议按工位配备十字螺丝刀、一字螺丝刀、斜口钳、尖嘴钳、剥线钳、压线钳、扎带、号码管、电笔、万用表、编程软件等工具和材料。(3)教学资料建议教师课前准备元器件说明书、调试记录表,必要时向学生提供。教学考核要求采用过程性考核和终结性考核相结合的方式。1.过程性考核采用自我评价、小组评价和教师评价相结合的方式进行考核;让学生学会自我评价,教师要善于观察学生的学习过程,参照学生的自我评价、小组评价进行总评并提出改进建议。(1)课堂考核:出勤、学习态度、课堂纪律,小组合作与展示等

14、情况;(2)作业考核:工作页的完成、课后练习等情况;(3)阶段考核:纸笔测试、实操测试、口述测试。2.终结性考核学生根据任务情境中的要求,编制可编程控制器工艺操作手册,并按照企业标准规范,在规定时间内完成具体工艺控制电气设计,完成后的设计满足客户需求。考核任务案例:电动机顺序起停电路的设计与调试【情境描述】某企业要实现工厂三台电机的控制,控制要求:按下起动按钮,按Ml-M2-M3R的顺序起动,间隔时间5秒,按下停止按钮,按M3-M2-Ml的顺序停止,间隔时间10秒。试编制PLC控制程序。同时通过七段数码管显示运行台数。【任务要求】请你根据任务的情境描述,在半天内完成:1.根据任务的情境描述,列出需向客户询问的信息;2 .根据工艺控制要求写出I/O地址表,并写出理由;3 .进行硬件设计,绘制元器件布置图、安装接线图;4 .进行软件设计;5 .完成设备调试,交付客户验收确认。【参考资料】作业过程中,你可以使用所有的常见资料。例如:工作页、教材、产品说明书和安装手册等。
