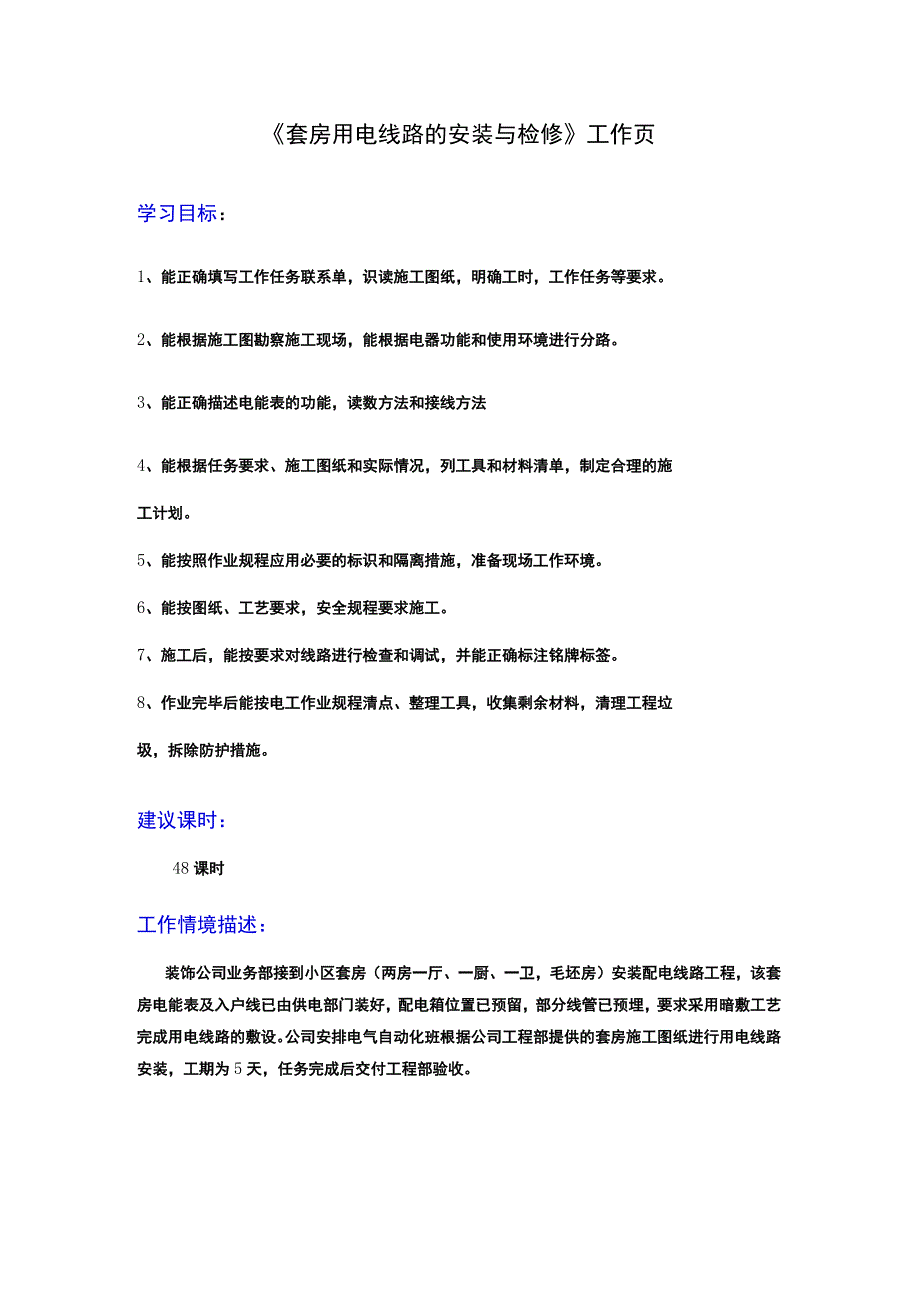

1、套房用电线路的安装与检修工作页学习目标：1、能正确填写工作任务联系单，识读施工图纸，明确工时，工作任务等要求。2、能根据施工图勘察施工现场，能根据电器功能和使用环境进行分路。3、能正确描述电能表的功能，读数方法和接线方法4、能根据任务要求、施工图纸和实际情况，列工具和材料清单，制定合理的施工计划。5、能按照作业规程应用必要的标识和隔离措施，准备现场工作环境。6、能按图纸、工艺要求，安全规程要求施工。7、施工后，能按要求对线路进行检查和调试，并能正确标注铭牌标签。8、作业完毕后能按电工作业规程清点、整理工具，收集剩余材料，清理工程垃圾，拆除防护措施。建议课时：48课时工作情境描述：装饰公司业务部

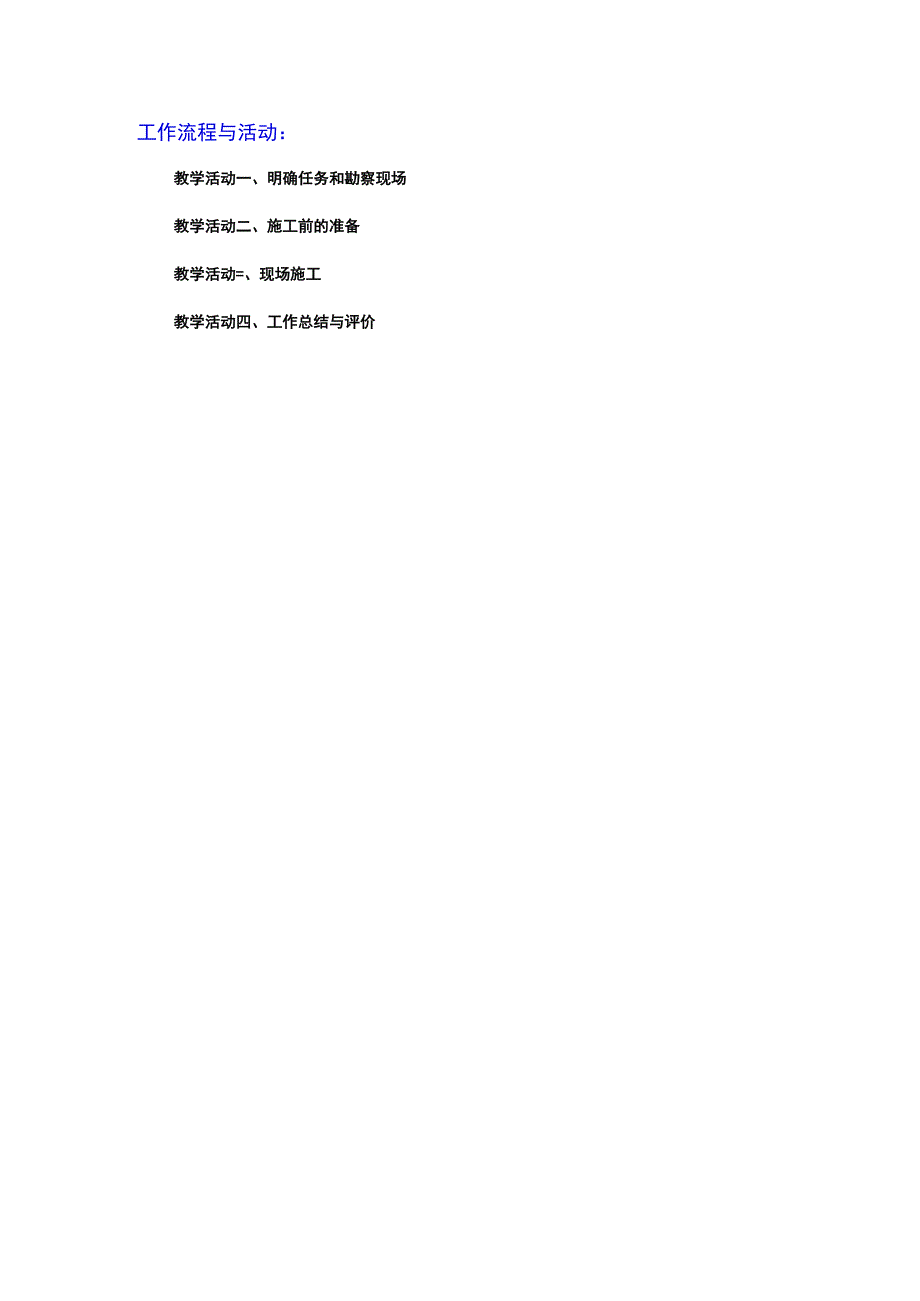

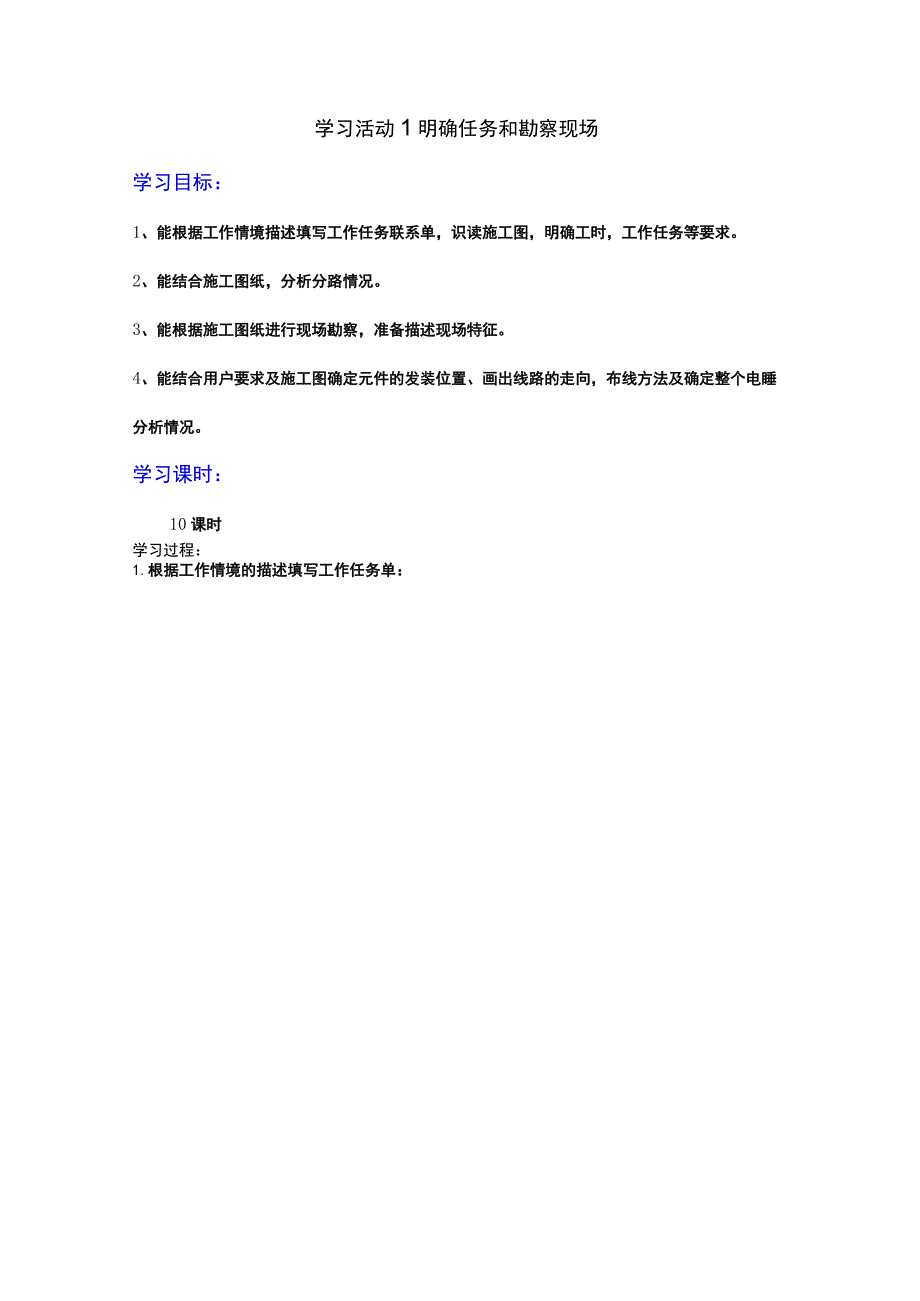

2、接到小区套房（两房一厅、一厨、一卫，毛坯房）安装配电线路工程，该套房电能表及入户线已由供电部门装好，配电箱位置已预留，部分线管已预埋，要求采用暗敷工艺完成用电线路的敷设。公司安排电气自动化班根据公司工程部提供的套房施工图纸进行用电线路安装，工期为5天，任务完成后交付工程部验收。工作流程与活动：教学活动一、明确任务和勘察现场教学活动二、施工前的准备教学活动=、现场施工教学活动四、工作总结与评价学习活动1明确任务和勘察现场学习目标：1、能根据工作情境描述填写工作任务联系单，识读施工图，明确工时，工作任务等要求。2、能结合施工图纸，分析分路情况。3、能根据施工图纸进行现场勘察，准备描述现场特征。4、
3、能结合用户要求及施工图确定元件的发装位置、画出线路的走向，布线方法及确定整个电睡分析情况。学习课时：10课时学习过程：1.根据工作情境的描述填写工作任务单：维修工作单编号：流水号：填表日期:报装项目安爰地点安装内容工艺要求报装单位报装时间报装单位负责人联系电话安装单位计划工时安装单位负责人联系电话开始时间结束时间实际工时安装单位审核意见审核人签名审核时间报装单位验收意见验收入签名验收时间二、阅读施工图纸，明确任务要求1 .根据原始平面图，计算出该套房的面积。2、根据平面布置图，分别描述客户卧室、厅、厨房、卫生间的家居布置情况。3、根据电路布置图，查阅相关资料,说明该套房涉及几种插座？分别是什么
4、？它们的数量各是多少？敷线方式分别是怎样的？4、根据照明电路图，查阅相关资料，该套房有哪几种灯和开关？它们的数量各是多少？开关的敷线方式分别是怎样的？5、统计该套房所涉及的元器件的规格和数量及安装位置，填写在下表中。安装部位电器元件规格型号数量安装位置厅（客厅、餐厅）卧室厨房卫生间三、套房用电线路的分路1、从施工图纸中找出配电箱的位置。它的施工图纸中的哪张图张中？用什么符号表示的？2、通常套房建好后，一般电源引线已经引出，配电箱的位置也是已经固定好的，若客户要求更改位置，新选定的位置应满足什么要求？3、结合已掌握的知识和技能，查找相关资料，回答以下问题。(1)套房用电线路的分路中，每一单相回路
5、最大电流值、每一分路用电设备数量和总容量分别有什么规定？(2)、从配电箱分路：一般一路i一路、一路、一路,空调根据匹数可单走一路或多路(多个空调)插座,中途并联,厨房若安装电热水器，则电热水器可以单走一路。在分路控制的原则基础上再考虑节约。4、根据施工图纸,结合以下家庭照明用电线路图，分析分路情况,将分析结果记录下来。客厅卧室1卫生间厨房他8四娼剧娼箫廖用_=1I接卧室2空调器插座一加I备用(1)、该套房用电线路具有路分路(2)、照明用电分路下的设备或元件有：(3)、插座用电分路下的插座种类和功能分别是：(4)、厨房用电分路下设备或元器件有：(5)、卫生间分路下设备或元器件有：(6)、客厅分路
6、下设备有：(7)、卧室分路下设备有：(8)、备用分路下设备有：(9)、备用分路的作用：四、勘查施工现场，描述现场的特征1、施工图纸中的哪些内容需要通过现场勘察完善？2、现场有哪些管道，是否与电管有交叉或并行，间距能否保证？3、如在厨房的二三插座下方遇见煤气管道时,二三插座的电线管与煤气管的距离应为多少才符合规范？根据施工安全要求，二三插座的电线管的最佳走向是怎样的？4、在勘察卫生间时，若发现电线管与热水管水平敷设，电线管在热水管上面或下面的距离应为多少？查找室内电气管线与配电设备与其他管道设备间的最小距离规定，分别应为多少？若是交叉敷设时，应该怎样才符合规定？电线管的走向该如何设计才最合理？5
7、、在勘察卫生间时,发现在电吹风插座下面有排水管，此时电线管的走向该如何设计才最合理？6、通过现场勘察发现施工图与现场有不符的地方应作何处理？能否直接更改图纸？为什么？7、通过勘察现场，应与客户、工作人员沟通以下问题，适宜施工的时间是何时？施工过程中，对左邻右舍是否有影响？如何解决？是否与其他工程同期施工？如何解决交叉施工问题？施工电源如何解决？将沟通结果记录下来。学习活动2:施工前的准备学习目标：1、能正确描述电能表的功能、读数方法和接线方法。2、能根据勘察结果和施工图纸，列举所需工具和材料清单。3、能根据勘察现场结果，制定工作计划。建议学时：4学时学习过程：一、认识电表表和配电箱1.一般情况
8、下，电能表在套房的建筑过程中已经由供电部门装好，但对于维修电工来说，仍需要对它的基本功能和特点有所了解。查阅相关资料，观察电表表实物，写出电能表的读数方法，并在下图中补全电能表的四个接线端子的接线畴。2、观察教室内配电箱实物，以及待安装的配电箱和配套材料，写出配电箱的主要组成二、选择导线根据现场勘察结果和任务要求,线路敷设应选用哪一种导线？估算用量。三、制定工作计划根搞王务要求和施工图纸，结合现场勘察的实际情况，制定小组工作计划。套房用电线路的安装与检修学习任务工作计划一、人员分工1.小组负责人：2 .小组成员及分工姓名分工二、工具及材料清单序号工具或材料名称单位数量备注三、工序及工期安装序号
9、工作内容完成时间备注四、安全防护措施四、评价以小组为单位，展示本组制定的工作计划，然合在教师点评基础上对工作计划进行修改完善,并根据以下评分标准进行评分。评分表评份内容分值评分自我评价小组评价教师评价计划制定是否有条理10计划是否全面、完善10人员分工是否合理10任务要求是否明确20工具清单是否正确、完整20材料清单是否正确、完整20团结协作10合计学习活动3：现场施工学习目标：1.能正确设置工作现场必要的标识和隔隔措施2、能按图纸、工艺要求、安全规程要求施工3、施工后，能按要求对线路进行检直和调试4、在作业完毕后能按电工作业规程清点、整理工具，收集剩余材料，清理工程垃圾，拆除防护措施。建议学
10、时：30学时学习过程：一、现场施工准备1 .本任务的施工涉及多个房间，和以往单一房间的施工相比，在准备工作和安全防范措施方面，应注意哪些问题？2,通过组间讨论，看看本组安排的准备工作和安全措施是否全面，将遗漏的补充在下面。二、线路施工套房用电叶线路的敷设过程和学习彳壬务六中中室照明线路基本相同，只是涉及线路设备更多，更为复杂，同时，涉及部份新的设备和工艺知识。1.配电箱的基本安装步骤如下，查阅相关资料，了解配电箱的安装方法，回答以下问题。(1)、支架和汇流排的安装需要注意哪些问题？(2)、漏电保护器、空气开关如何安装到导轨上？(3)、漏电保护器、空气开关与导线如何连接？2、若汇线盒属终端汇线盒
11、，内有七根抽头，应如何连接？若汇线盒属中间端，有下级分支电源，即盒内有九根抽头，又该如何连接？3、有线电视插座与电话线插座、网线插座敷设时可在同一线管中吗？为什么？4、施工中的地线应如何接线？5、按照规程规定，确认以下插座安装时的适宜高度。(1)、卫生间的插座应采用防溅式，不能设在装有淋浴器的侧墙上，高装高度为米左右。(2)、电饭煲、洗衣机等应采用单相孔带开关的插座。排气扇插座距地M；厨房插座距地为M；抽油烟机电源插座距地(3)、客厅电源插座位于电视机柜后，一般与有线电视插座、网络接口并装在一起，距地Mo(4)、客厅内空调插座为单相三孔带开关的产品，卧室中的空调插座安装高度距地M,采用带开关的
12、单相三孔插座。6、安装过程中遇到什么问题？是如何解决的？三、检查、调试和检修1.实训线路的检查与调试(1)、参考前面叙中的方法对线路的各部分分别进行直观检查和断电检查，将检查出的问题和处理方法记录下来。(2)、经检测无误后经教师同意，通电试验。线路接通后，是否正常工作？如果存在故障,在下表中记录故障现象,查阅相关资料，按照相应的检修方法进行检修。故障现象故障原因检修方法(3)、小组间交流讨论故障检修的过程,将其他小组中有价值的故障检修经验补充记录在上表中。2、线路检修知识的学习套房用电线路是维修电工工作中的一个常见的线路检修实例，通过小组间的交流讨论，结合以下问题，梳理线路检修的一般方法和技巧
13、，熟悉多种不同故障现象的检修过程。(1)若检测发现有一日光灯不亮，可能是什么原因？如何排查检修？(2)、若检测发现有一开关与插座联体开关不能关闭灯具电源，可能是什么原因？如何排查检修？(3)、检查单相三极插座时，将万用表置于交流250V档,两表棒分别插入相线与零线两孔内,万用表显示220V,再将零线一端的表棒插入接地孔内,些时显示为零，说明什么问题？(4)、查阅相关资料，结合检修实践，将下表补充完整。故障现象产生原因检修方法白炽灯灯泡忽亮忽灭灯泡发出强烈的白光，并瞬时烧毁日光灯光线抖动灯光闪烁或灯光管肉滚动镇流器有杂音或电磁声三、清理现场及交验1 .接电工作业规程，作业完毕后清点，整理工具，收集剩余材料，清理工程垃圾，拆阶乘防护措施。2 .该工作任务完成后，应在控制箱内张贴标签，张贴时应注意哪些内容？3 .交验前，应拍摄或绘制电路竣工图，为日后维修提供保障,电路俊工图中必须要标注施工后的元器件位置、尺寸。在下方空白处绘制或粘贴电路竣工图。4、小组间相互进行项目验收工作，填写套房用电线路施工项目验收报告。工程名称建设单位联系人地址电话施工单位联系人地址电话项目负责人施工周期工程概况现存问题完成时间改进措施验收结
