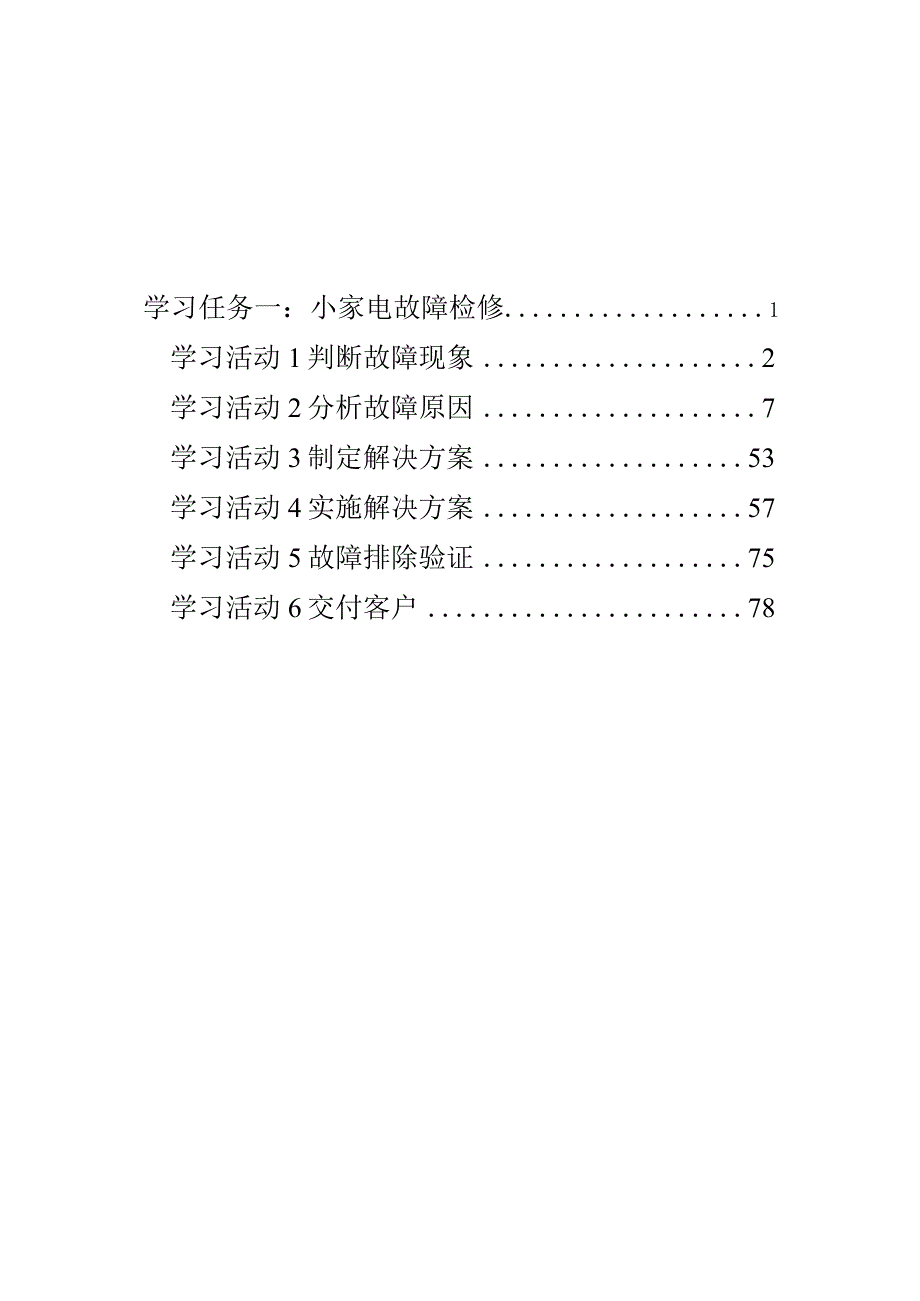

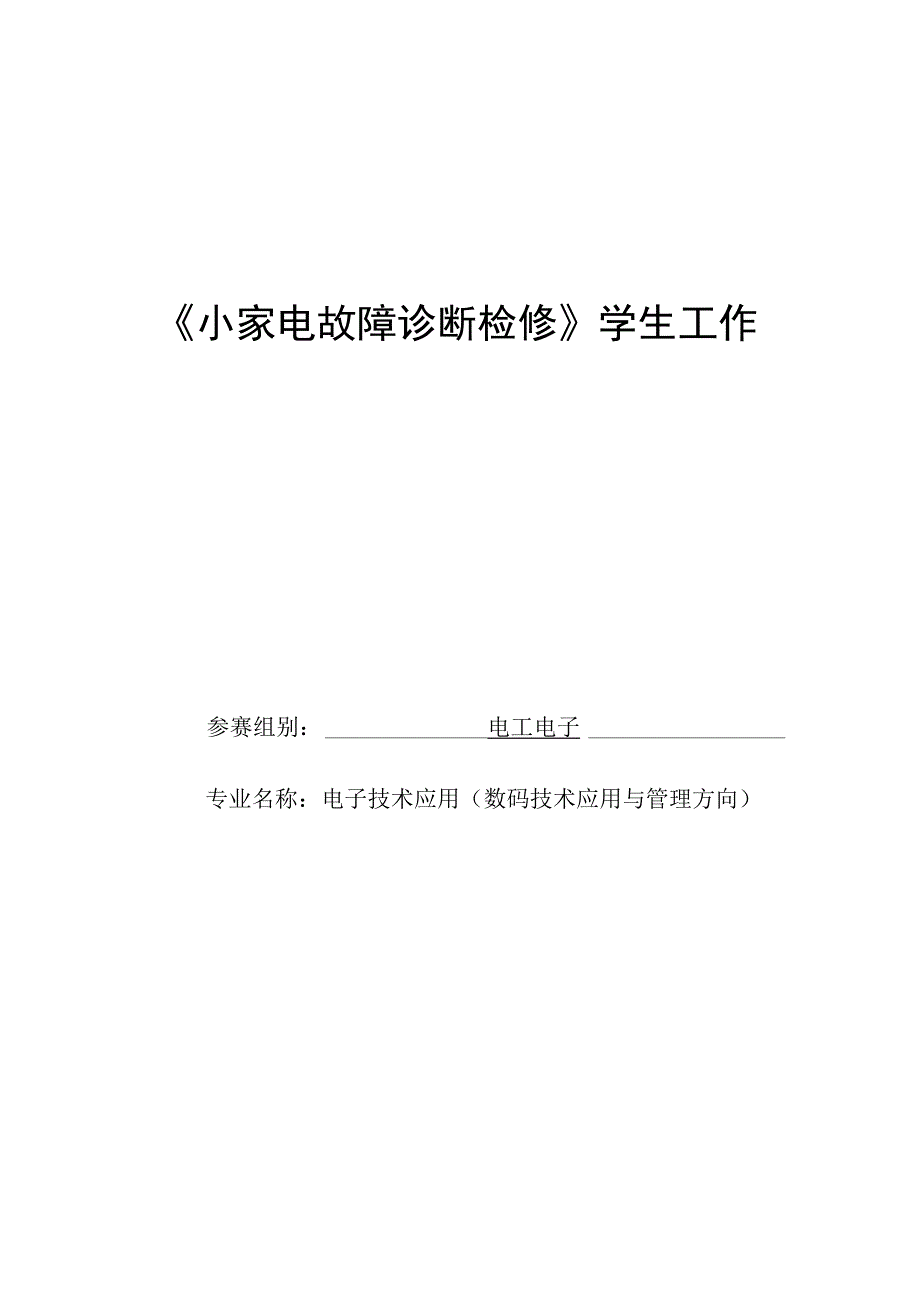

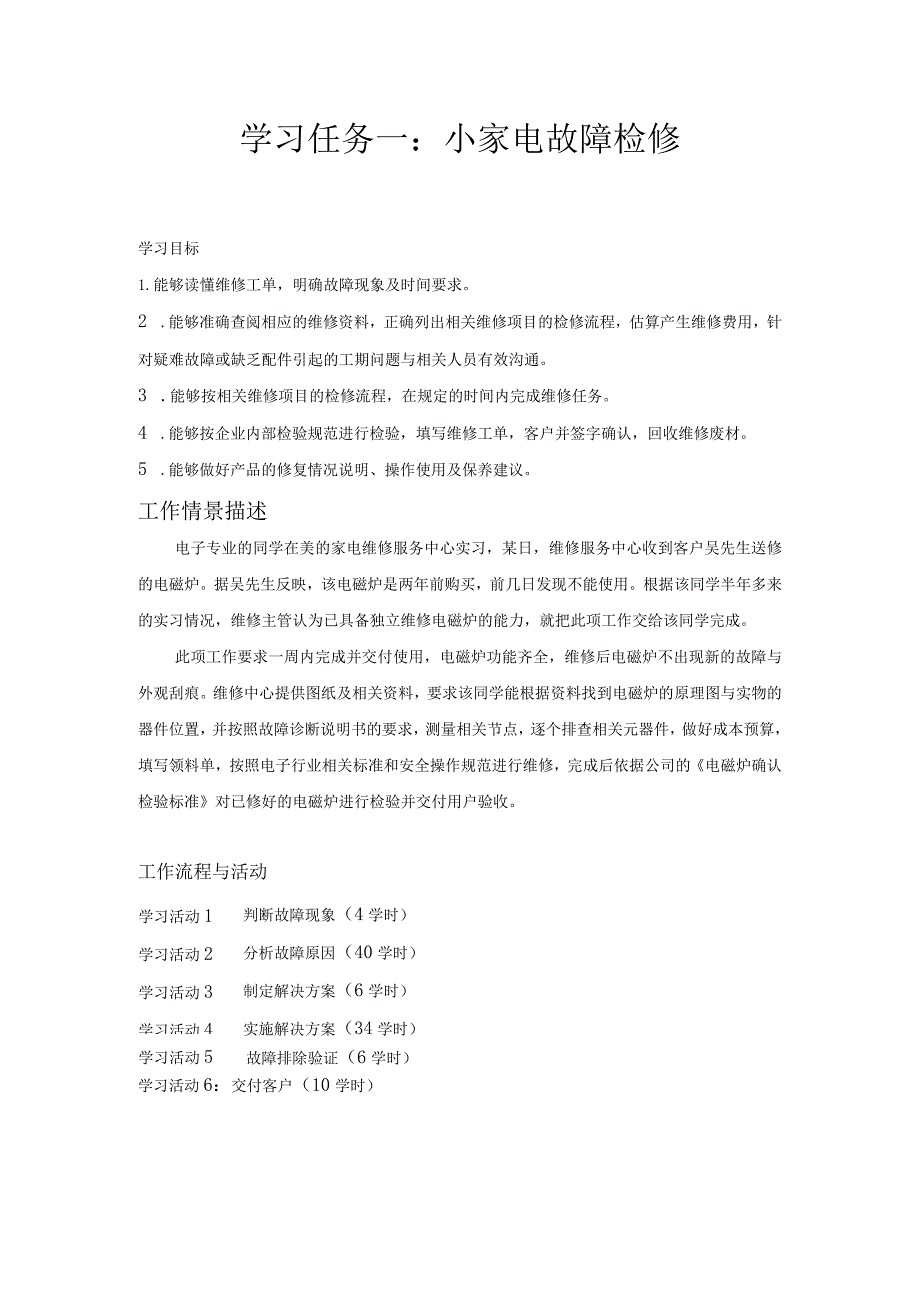

1、小家电故障诊断检修学生工作参赛组别：电工电子专业名称：电子技术应用（数码技术应用与管理方向）学习任务一：小家电故障检修1学习活动1判断故障现象2学习活动2分析故障原因7学习活动3制定解决方案53学习活动4实施解决方案57学习活动5故障排除验证75学习活动6交付客户78学习任务一：小家电故障检修学习目标1.能够读懂维修工单，明确故障现象及时间要求。2 .能够准确查阅相应的维修资料，正确列出相关维修项目的检修流程，估算产生维修费用，针对疑难故障或缺乏配件引起的工期问题与相关人员有效沟通。3 .能够按相关维修项目的检修流程，在规定的时间内完成维修任务。4 .能够按企业内部检验规范进行检验，填写维修工
2、单，客户并签字确认，回收维修废材。5 .能够做好产品的修复情况说明、操作使用及保养建议。工作情景描述电子专业的同学在美的家电维修服务中心实习，某日，维修服务中心收到客户吴先生送修的电磁炉。据吴先生反映，该电磁炉是两年前购买，前几日发现不能使用。根据该同学半年多来的实习情况，维修主管认为已具备独立维修电磁炉的能力，就把此项工作交给该同学完成。此项工作要求一周内完成并交付使用，电磁炉功能齐全，维修后电磁炉不出现新的故障与外观刮痕。维修中心提供图纸及相关资料，要求该同学能根据资料找到电磁炉的原理图与实物的器件位置，并按照故障诊断说明书的要求，测量相关节点，逐个排查相关元器件，做好成本预算，填写领料单
3、，按照电子行业相关标准和安全操作规范进行维修，完成后依据公司的电磁炉确认检验标准对已修好的电磁炉进行检验并交付用户验收。工作流程与活动学习活动1学习活动2学习活动3学习活动4判断故障现象（4学时）分析故障原因（40学时）制定解决方案（6学时）实施解决方案（34学时）学习活动5故障排除验证（6学时）学习活动6：交付客户（10学时）学习活动判断故障现象学习目标1、能读懂电磁炉维修工单，明确任务要求2、能查阅产品使用手册，掌握电磁炉使用方法3、能通过互联网和书籍查阅电磁炉组成框图及常见故障现象4、能规范填写维修工单，记录客户信息和产品型号、故障现象学习准备1、参考教材10本2、教学课件3、多媒体设备
4、（网络电脑、投影仪、展示台）4、白板及水笔5、电磁炉6套6、产品说明书学习地点一体化教室学习过程1电磁炉组成框图【动一动1】请同学们查阅资料，填写下图中各电路模块名称。【动一动2】电磁炉的电路部分主要包括两大模块：功率输出电路和检测控制电路，而由两大模块共同构成了电磁炉的电路和电路部分。其中，主电路部分主要是实现电磁炉的功能，并由检测电路对其O【动一动3】电磁炉的主电路包含电路、电路、电路、电路、电路、电路、电路、电路和电路。【动一动4】电磁炉中的检测电路主要包括电路、电路、电路、电路、电路、电路、电路和电路。【动一动5】通过互联网和书籍查阅，列出电磁炉常见故隙现象有哪些？2美的电磁炉C21-
5、SN216功能【动一动1根据电磁炉C21-SN216设备，说明此款电磁炉的面板功能有哪些？【动一动2】查阅美的电磁炉说明书和网络资料，回答问题。1.1 电磁炉的正确操作方法1.2 电磁炉的日常使用保养1.3 电磁炉的日常使用注意事项【动一动3】查阅美的电磁炉说明书，设备上电，熟练面板功能操作，缴交视频作业并抽组示范。3维修任务【动一动1请同学们认真观看电磁炉维修视频，记录维修过程一般包含的六个环节？【动一动2】根据提供的学习任务情景描述，用红色笔画出关键词。电子专业的同学在美的家电维修服务中心实习，某日，维修服务中心收到客户吴先生送修的电磁炉。据吴先生反映，该电磁炉是两年前购买，前几日发现不能
6、使用。根据该同学半年多来的实习情况，维修主管认为已具备独立维修电磁炉的能力，就把此项工作交给该同学完成。此项工作要求一周内完成并交付使用，电磁炉功能齐全，维修后电磁炉不出现新的故障与外观刮痕。维修中心提供图纸及相关资料，要求该同学能根据资料找到电磁炉的原理图与实物的器件位置，并按照故障诊断说明书的要求，测量相关节点，逐个排查相关元器件，做好成本预算，填写领料单，按照电子行业相关标准和安全操作规范进行维修，完成后依据公司的电磁炉确认检验标准对己修好的电磁炉进行检验并交付用户验收。【动一动3】每两位同学为一组，利用关键词，A同学向B同学讲解电磁炉维修任务单，完成后互换角色讲解，抽查两组同学示范。【
7、动一动4】识读维修工单，简要说明工单包含哪些项目？维修服务单Nqooooooi客户名称*联系电话*维修类型美的电磁炉C21-SN216材料明细序号名称数量单价金额维修内容电磁炉不通电（指示灯无任何反应），无法正常工作材料费工时费合计:大写金额维修人签字（章）目前工作状态：维修服务是否满意：完全正常基本正常口不正常非常满意满意一般口不满意客户签字：日期：年月日1公司存根(白)2客户存根联(红)【动一动5】通电确认电磁炉故除现象。【动一动6】根据电磁炉故障，初步填写维修工单（客户信息，产品类型及维修内容）。备注：学习活动评价表见附件1学习活动2分析故障原因学习目标1、能读懂电磁炉各功能电路，并分析
8、工作原理2、能检测电磁炉主要元器件质量好坏3、能根据故障现象，分析故障原因4、能阅读维修任务单，明确作业流程与规范及技术指标学习准备1参考教材10本2、教学课件和视频3、多媒体设备（网络电脑、投影仪、展示台）4、白板及水笔5.电磁炉6套6、电磁炉各主要元器件若干7、模拟万用表8.电磁炉维修手册、电路图纸学习地点一体化教室学习过程1电磁炉的工作流程【动一动1】根据电磁炉组成框图，小组讨论电磁炉主电路的工作流程，代表发【动一动2】根据电磁炉组成框图，小组讨论电磁炉检测电路的工作流程，代表友S。2电磁炉主要元器件2.1 桥式整流堆【动一动1】根据查阅资料，查看电磁炉C21-SN216主板，标出桥式整
9、流堆实物位置。【动一动2】桥式整流堆的作用是【动一动3】画出桥式整流堆的电路符号，并标注引脚功能。【动一动4】查阅资料，观看视频，用万用表检测桥式整流堆的性能，写出检测步骤。【动一动5】拍摄检测过程图片，以图文并茂形式制作出桥式整流堆性能检测作业指导书。知识链接：桥式整流堆的检测和代换1,桥式整流堆的检利和代换桥式整流塘是供电电路中的重要元器件,若该器件损坏，电磁炉就无法正常供电。桥式整流堆有4个引脚，中间两个引脚为交流输入端,两侧的引脚为直流输出端，左侧为匕流输出正端,右侧为H流输出负端CI使用万用表检测桥式整流堆输入端引脚阻值，先在电路板上检测，万用便调.至RXIkC挡,将红表笔、黑表笔任
10、意搭在中间两个引脚上，此时阻值应为无穷去。将红、黑表笔对调，再分别搭在中间两个引脚上,检测的阻值也是无穷大。下面检测桥式整流堆的输出端引脚阻值。万用表调至RXIkQ挡，将黑衣隹搭在桥式整流堆的口流输出正端.红灰笔搭在。流输出负端,检测直流输出端的反向阻值，阻值应为无穷大。将红、黑表空对调，红表竿:搭住桥式整流堆输出负端,一衣一搭在输出正端,检测其输出端正向阻值，该阻值应为IOkQ左右r为了更准确地判断桥式整流堆是否正常，可将桥式整流堆拆下后再检测。拆下后其交流输入端阻值仍为无穷大，输出端反向阻值也为无穷大，输出端正向阻值为HkCo在开路检测中，若任意两个引脚间阻值测量结果非常小，说明桥式整流堆
11、损坏，需要进行更换。桥式整流堆的拆卸比较复杂，应先将散热片与供电电路板、桥式整流堆和门拦食之的lft三皿比LL供电电路板与山皿WL也匚口,然后用吸用器和电烙铁将桥式整流堆焊下。将故障桥式整式堆流上后J用电一、烙铁和焊锡丝将同型号、性能良好的桥式整流堆焊回承处。2.2 电容【动一动6】根据查阅资料，查看电磁炉C21-SN216主板，标出+30OV滤波电容和高频谐振电容实物位置。【动一动7】滤波电容在电路中的作用是【动一动8】画出+30Ov滤波电容和高频谐振电容的电路符号，并标注其的主要参数。【动一动9】查阅资料，观看视频，用万用表检测无极性电容和电解电容的性能好坏并写出检测步骤。【动一动101拍
12、摄检测过程图片，以图文并茂形式制作出电解电容性能检测作业指导书。知识链接：电容器的检测和代换电容器的电容量等参数通常都会通过符号代码标识在电容外壳上，在电磁炉中，主要有电解电容、滤波电容和谐振电容。滤波电容和谐振电容的参数通常 标识任外壳侧面，主要包括电容量、 允出与无值和额定卜压等.使用万用表对电解电容进行检测之前,需要将其从电路板上拆下，将万用表,调至RXIOkC挡，黑衣系搭/1：电容正极,红衣笔搭,电容负极的一瞬间，万.用表交流输入电流中的泄波电容属于无极性电容,可用万用表判断其好坏。将万用表调至RXIkn挡,红、慝我第任意搭在漉波电容的两个引脚处,发现指针向右摆动较大幅度，然后慢慢向左
13、移动，并停在一个固定位置彳将红、黑衣笔对调，搭在滤波电容的引脚上时,指针发生.同样的摆动情况,说明该滤波电容具有充放电过程，没有损坏谐振电容与滤波电容的检测方式相同，同样通过指针摆动情况判断其好坏电容器若发生故障，可通过电烙铁与啾锡器对其进行拆卸，然后将相同规格、性能良好的电容器焊回原处即可2.3 IGBT管（门控管）【动一动11】根据查阅资料，查看电磁炉C21-SN216主板，标出IGBT管实物位置。【动一动12IGBT管在电路中的作用是【动一动13】画出主板上IGBT管的电路符号，并标注其型号，说明是否带有阻尼二极管。【动一动14】查阅资料，观看视频，用万用表检测IGBT管的性能好坏，写出
14、检测步骤。【动一动15拍摄检测过程图片，以图文并茂形式制作出IGBT管性能检测作业指导书。知识链接：IGBT管的检测和代换下面介绍带有阻尼二极管的IGBT管检测方法。将万用表调至RXIkn挡，黑表笔搭在控制极（G），红表笔括在发射极（E），正常情况3测得阴值为IokC。然后将红、黑表单对调，黑衣笔搭在发射极（E）,红表笔搭在控制极（G）,测得阳值为65k。,该IGBT管的控制极与发射极之间的阻值检测完后，若检测数值与正常值没有较大差别，应继续检测控制极与集电极之间的阻值。将万用衣的黑表笔搭在集电极（C），红表笔格在控制极（G），测得阻值为50QkC.然后将万用表红、黑表笔对调，黑表笔搭在控制极（G）,红表笔搭在集电极（C）,测得限值为20kQ.若测时值与正常位差别过大，说明该IGBT管损坏.拆卸IGBT管与拆卸桥式整流堆的方法相同，这里.就不详细叙述了。拆下损坏的IGBT管后，将相同规格、性能良好的IGBT管焊I可原处即可.2.4 炉盘线圈【动一动16根据查阅资料，查看电磁炉C21-SN216内部结构，找出炉盘线圈实物。【动一动17炉盘线圈在电路中的作用是【动一动181电磁炉的炉盘线圈多由、和3部分构成。【动一动19查阅资料，观看视频，用万用表检测炉
