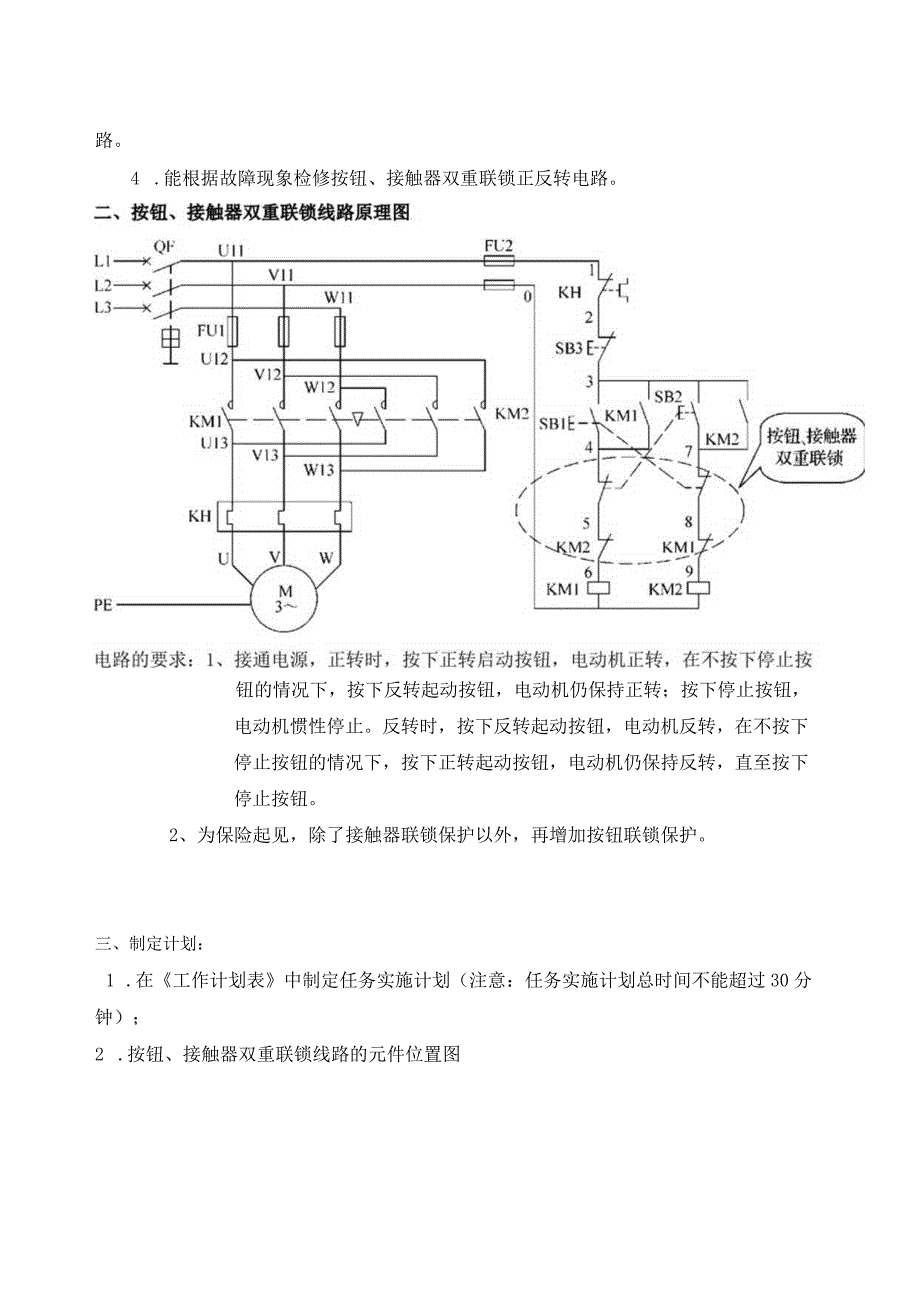

1、按钮、接触器双重联锁线路的安装及调试学习任务书按钮、接触器双重联锁线路的安装及调试任务单专业：机电一体化NO：设计用途签发日期工程地点完成日期负责人设计团队安装目的1、保障设备的运行安全安装要求1、电动机运行时有保护2、正转、反转独立完成情况负责人分管领导一、学习目标:1 .正确理解三相异步电动机按钮、接触器双重联锁正反转电路的工作原理。2 .能正确识读按钮、接触器双重联锁正反转电路的原理图、接线图和布置图。3 .会按照工艺要求正确安装三相异步电动机按钮、接触器双重联锁正反转控制电路。4 .能根据故障现象检修按钮、接触器双重联锁正反转电路。钮的情况下，按下反转起动按钮，电动机仍保持正转；按下停
2、止按钮，电动机惯性停止。反转时，按下反转起动按钮，电动机反转，在不按下停止按钮的情况下，按下正转起动按钮，电动机仍保持反转，直至按下停止按钮。2、为保险起见，除了接触器联锁保护以外，再增加按钮联锁保护。三、制定计划：1 .在工作计划表中制定任务实施计划（注意：任务实施计划总时间不能超过30分钟）；2 .按钮、接触器双重联锁线路的元件位置图四、每个工作小组讨论各自的工作计划，进行最优方案的决策，并将争议点记录在下面,写出解决方案。五、任务实施1 .学生完成对元器件的检查，并将元器件固定；2 .学生按照接线图，完成按钮、接触器双重联锁线路的接线3 .学生检查接线的正确性。（若有修改，请说明修改原因
